轮式工程装载作业设备三维结构设计

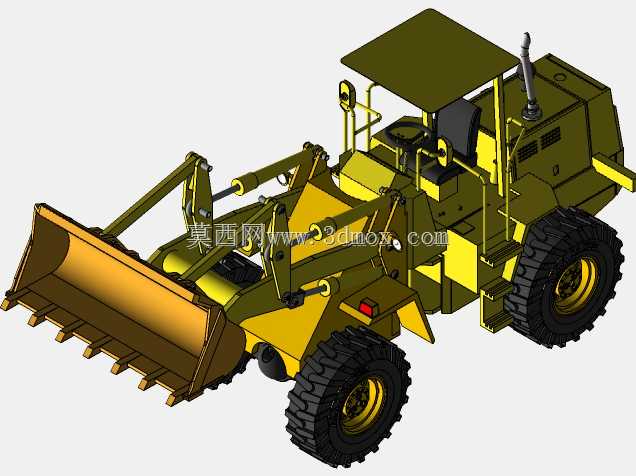

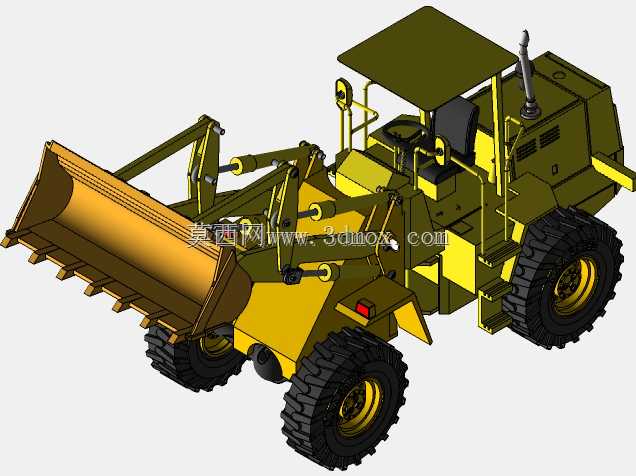

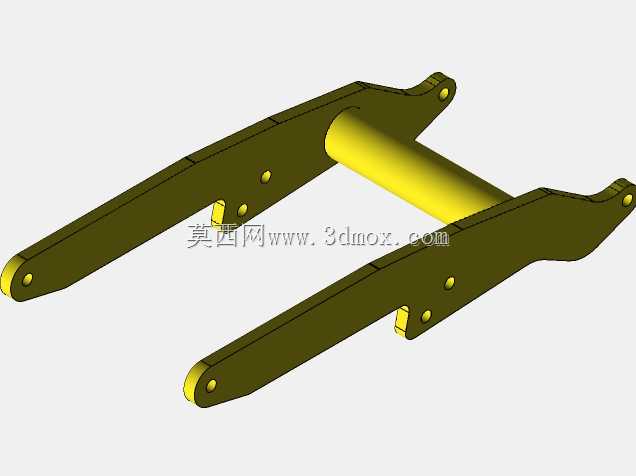

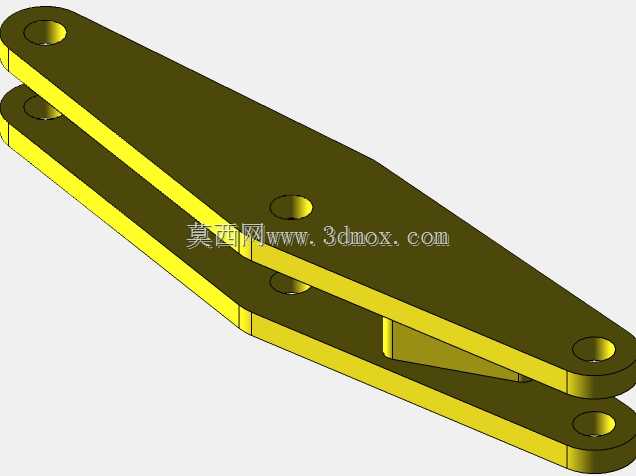

　　这款轮式装载作业设备的三维结构设计，核心围绕散料转运、场地平整、短距离物料驳运的实际工程场景搭建，在土石方作业、基建施工、矿山堆场、厂区物料周转等场景中，这类设备承担着散装物料铲装、轻度推平作业、辅助物料吊装的核心功能，是工程现场通用性极强的作业单元。从结构设计逻辑来看，整体采用前装工作装置+后驱动力舱的铰接式布局思路，工作装置端的动臂采用双摇臂反转六连杆结构，这种结构的选型核心是保证铲斗在举升全过程中保持接近平动的姿态，避免举升过程中物料洒落，同时在铲斗收斗位置能获得足够的掘起力，匹配不同硬度散料的铲装需求，动臂的铰接点位置经过反复校核，既保证最大举升高度下的卸料距离满足常规货运车辆的货箱高度边界，

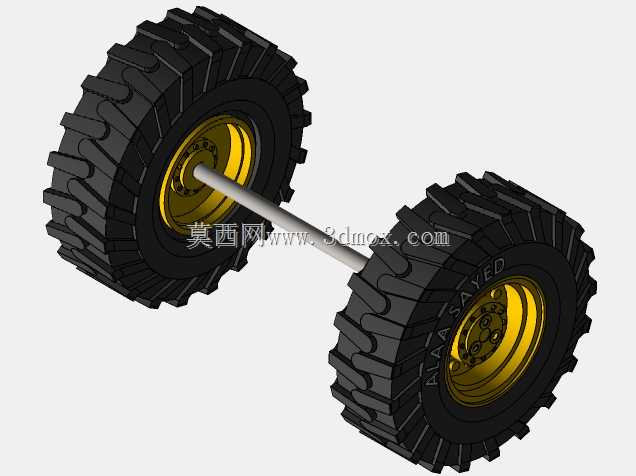

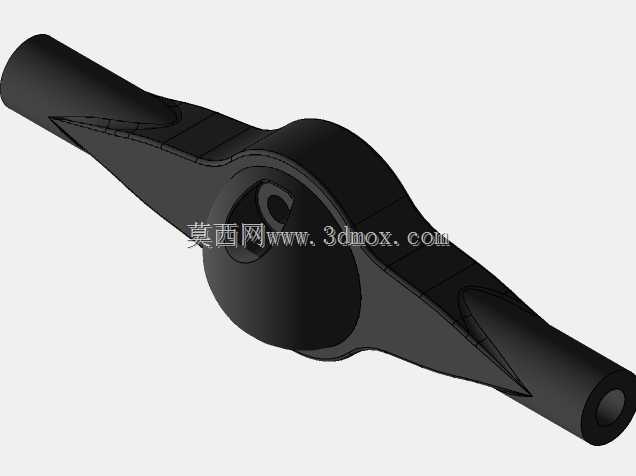

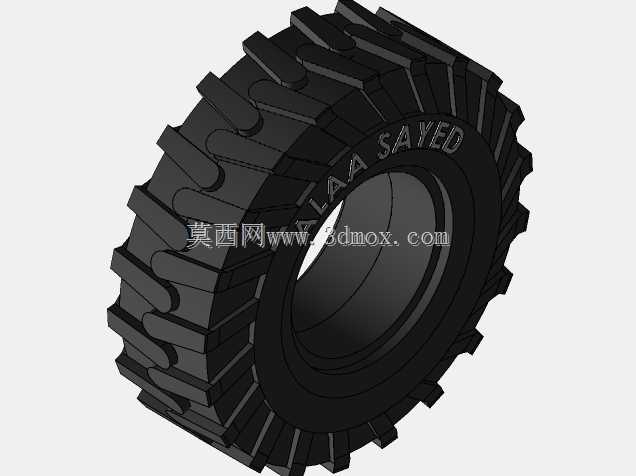

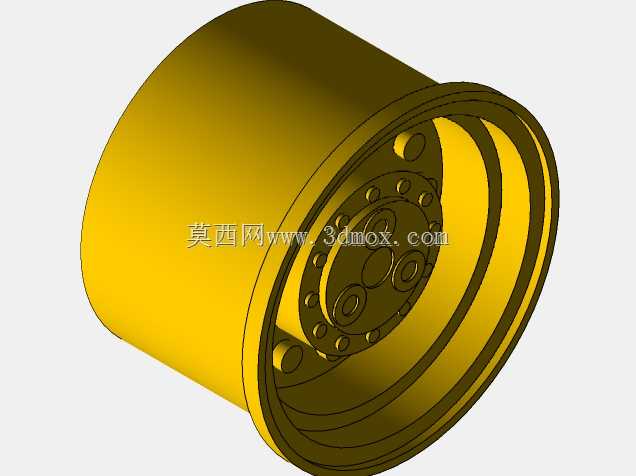

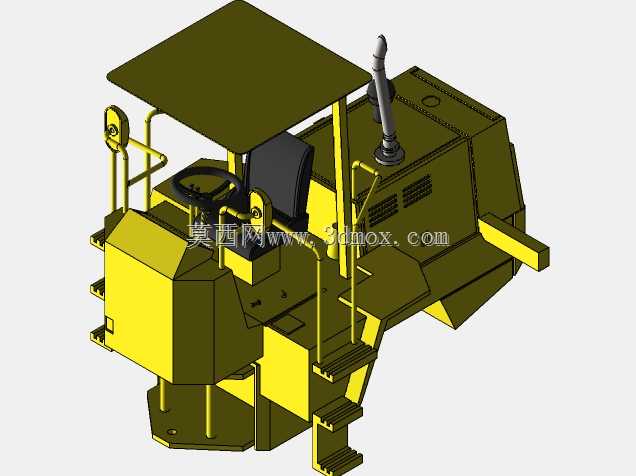

　　也兼顾了地面铲装时的下挖深度适配不平整场地的作业需求。行走系统采用大直径深花纹工程轮胎，轮距设计匹配常规施工便道的通行宽度，轮胎的接地比压参数经过核算，能够在松软砂石、泥土地面获得足够的抓地力，避免作业时打滑陷车，驱动桥采用刚性连接搭配摆动架结构，允许单侧车轮在不平路面有一定的上下摆动量，保证四轮在非硬化路面始终保持接地，提升复杂场地的通过性。驾驶区域采用开式顶棚设计，顶棚的支撑结构做了防落物的加强处理，操作位的视野经过布局优化，操作人员坐定后可以无遮挡观察铲斗刃口、前轮边缘以及后方动力舱的两侧盲区，减少作业时的视觉死角，操纵杆件的布置按照人机工程尺寸排布，常用的动臂升降、铲斗收放操纵杆布置在手臂自然下垂的操作范围内，

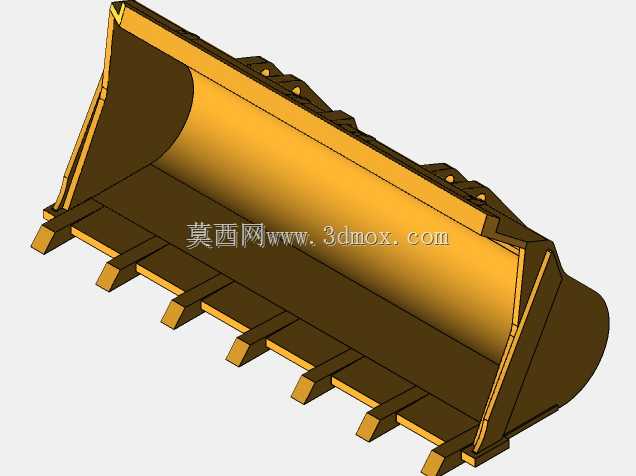

　　降低长时间作业的操作疲劳。动力舱布置在设备后部，一方面作为整机的配重平衡前端工作装置满载时的前倾力矩，不需要额外加装过多配重块就能保证满载举升时的整机稳定性，另一方面动力舱的散热进风方向避开了前端铲装作业的扬尘区域，减少作业时粉尘被吸入散热系统造成的堵塞问题，舱体的检修口预留了足够的操作空间，日常的滤芯更换、油液检查、管路检修不需要拆解过多覆盖件就能完成。铲斗部分的斗型采用弧形斗底设计，斗刃部分做了加厚处理并预留了斗齿安装位，斗齿的间距和突出长度经过匹配，既能在铲装硬质结块物料时通过斗齿插入料堆减小插入阻力，也能在平整场地作业时将斗齿拆下，用平直斗刃完成精细刮平作业，斗体两侧的挡边加高设计，减少大容积装载时物料从两侧撒漏的问题。

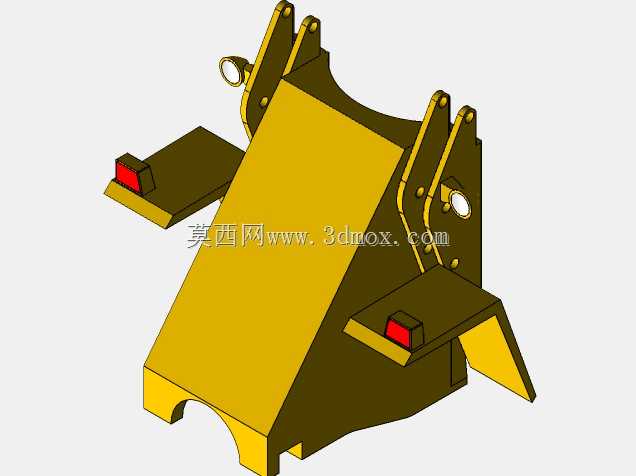

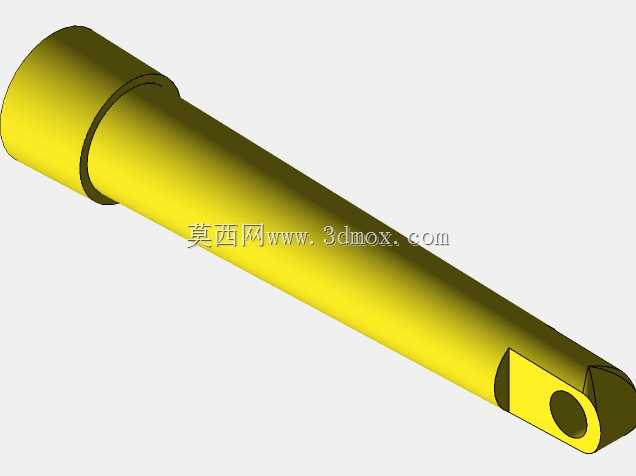

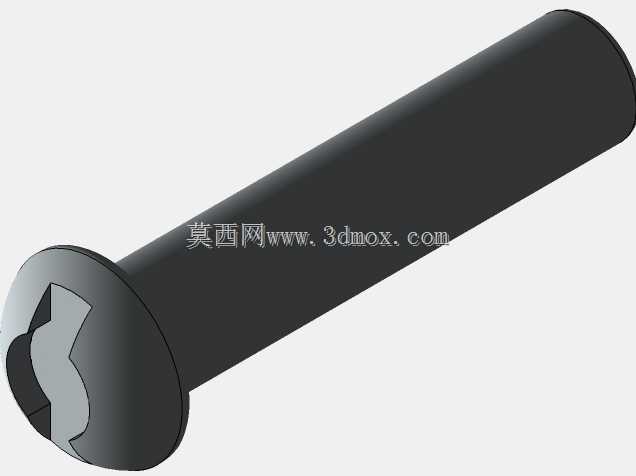

　　液压管路的布置沿着动臂结构的内侧走线，所有管路的弯曲半径都符合液压软管的最小弯曲要求，管路固定点间隔均匀，避免作业过程中管路晃动产生磨损，在动臂和车架铰接的位置预留了管路的活动余量，保证动臂全行程举升下降时管路不会被拉扯、挤压。整机的外形尺寸边界按照通用工程设备的转运要求设计，整机宽度控制在常规平板运输车辆的装载宽度范围内，转场运输时不需要拆解额外部件就能完成装车，整机长度在保证轴距足够获得行驶稳定性的前提下，缩小了转弯半径，适配狭小厂区、巷道内的作业转向需求，尾部的回转半径经过校核，在全转向状态下尾部不会超出轮距的投影范围，狭窄场地作业时不需要额外预留尾部的避让空间。从结构细节来看，所有铰接位置都预留了润滑脂加注通道，日常维护时可以在不拆解结构的情况下完成销轴的润滑，减少铰接部位的磨损量，车架部分采用箱型焊接结构，在受力集中的动臂铰接点、转向铰接点位置做了加强筋布置，能够承受铲装作业时的冲击载荷，避免长期重载作业出现车架变形开裂的问题。转向系统采用铰接式液压转向，转向力矩充足，原地转向时的转向角度足够，单车道宽度内就能完成掉头操作，制动系统采用行车制动+停车制动的双回路设计，行车制动作用在四轮，保证重载下坡时的制动可靠性，停车制动采用弹簧储能式结构，设备熄火停放在坡道时也能保持可靠制动，避免溜车风险。
