12mm规格带帽轻触按键结构设计

　　做小型电控面板、手持检测设备、嵌入式控制终端的结构设计时，最容易在操作元件的选型匹配上踩坑——很多工程师习惯直接调用通用按键模型，等到打样试装才发现，要么按键帽高度和面板沉台不匹配，按压行程卡滞，要么引脚定位和PCB焊盘孔位偏差，批量焊接时出现浮高、歪键的问题，甚至部分按键的按压力度参数和操作场景不匹配，频繁操作的工位用不了多久就出现触点失效、帽体脱落的故障。这款12mm规格的带帽触觉按键，建模时完全对照实物测绘参数结合公开元件规格表做的全细节还原，从底座的定位凸点到引脚的折弯角度，再到按键帽和底座的配合间隙，都完全贴合量产元件的实际尺寸，不管是做面板布局的干涉检查，还是做PCB封装的匹配验证，都能直接调用，不用再反复核对二维规格书调整尺寸。

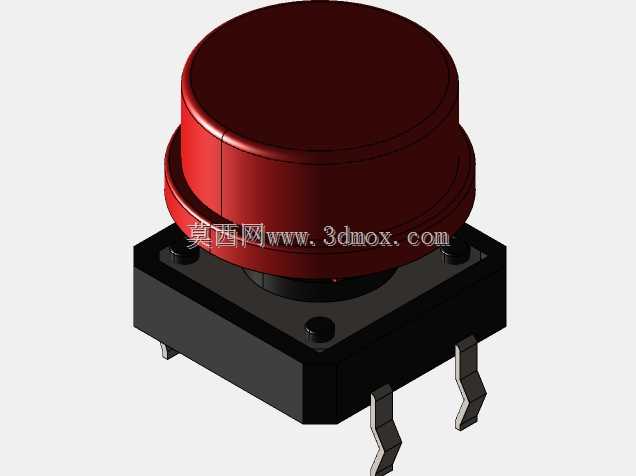

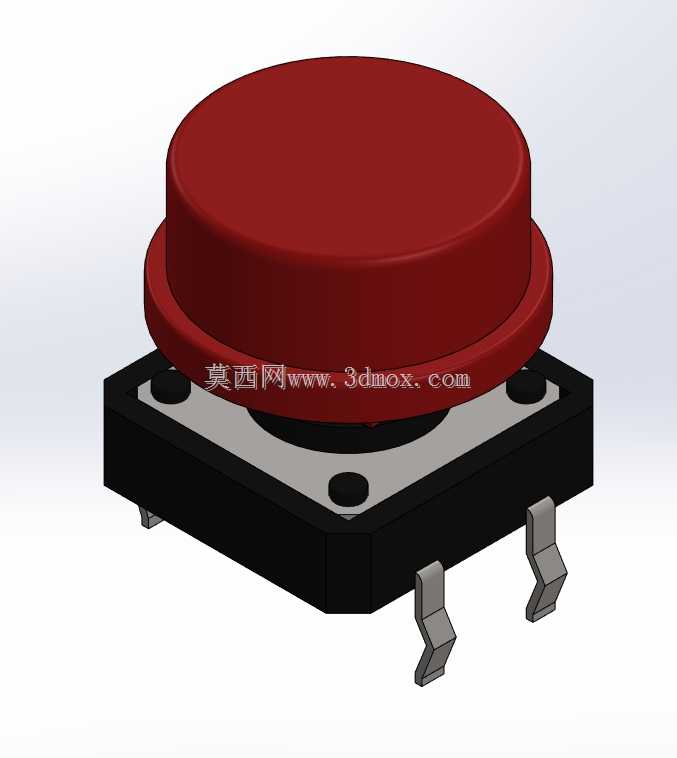

　　从实际应用场景来看，这类12mm方座带红帽的轻触按键，覆盖的设备范围极广：小型机床的操作副面板上的功能确认键、台式检测仪器的参数设置按键、工业手持终端的操作按键、民用小家电的功能选择键，甚至部分定制化工控模块的板载调试按键，都会用到这个规格的元件。它的核心功能是通过垂直按压实现电路的通断触发，属于瞬时接触式开关，松开后自动复位，不需要保持锁定状态，适合需要频繁触发、单次操作时长较短的控制场景，相比更大尺寸的按键，它占用的面板和PCB空间更小，适合按键排布密度较高的紧凑型面板设计；相比微型贴片轻触开关，它自带的红色按键帽直接高出底座一定高度，不需要额外加装延长按键杆，面板只需要开出对应尺寸的避让孔，就能让帽体露出面板表面，操作人员不需要借助工具，直接用手指就能完成按压操作，操作反馈清晰，按压到位时能感受到明确的段落触感，能有效避免误触发或者操作不到位的问题。

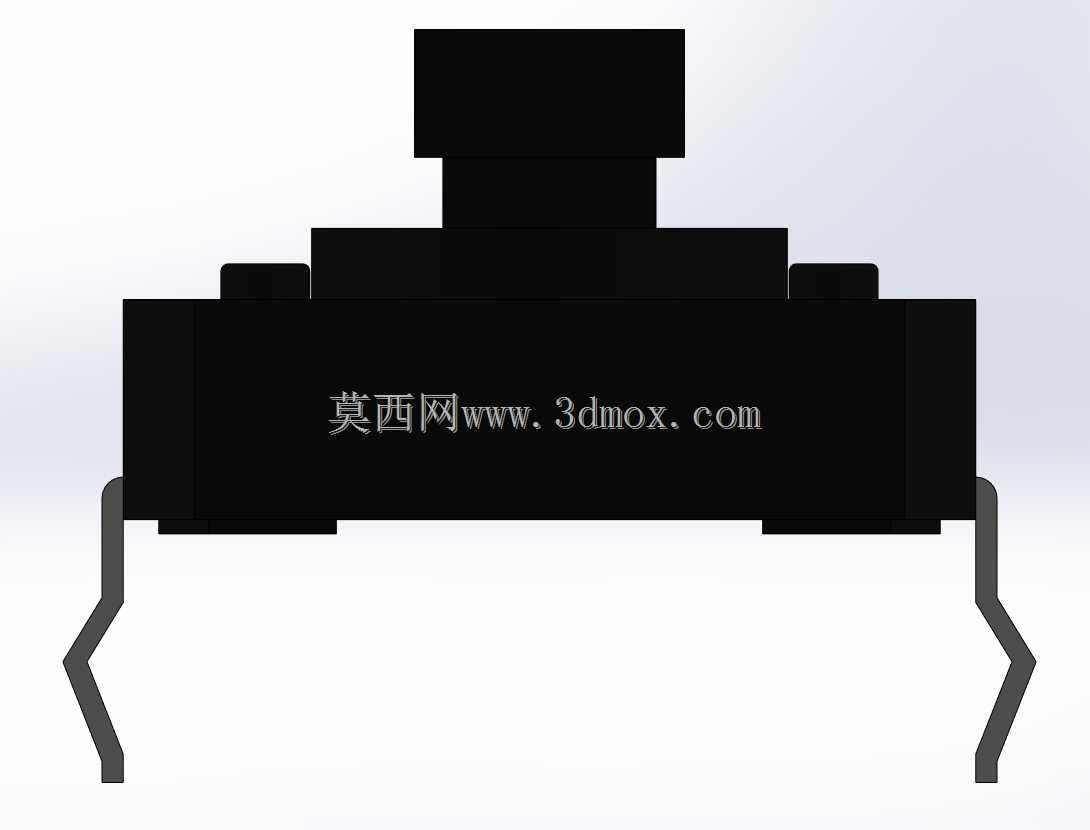

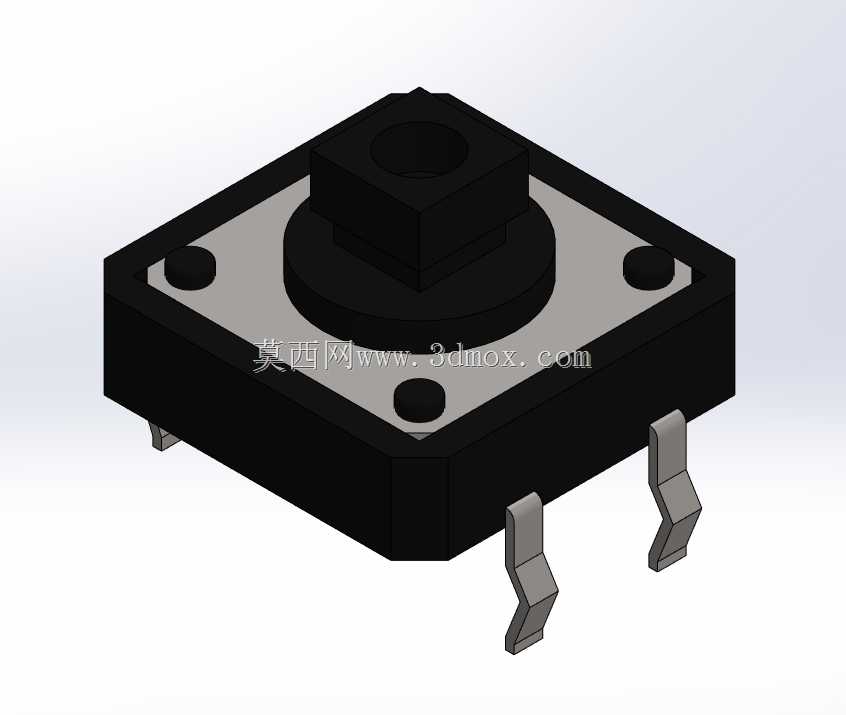

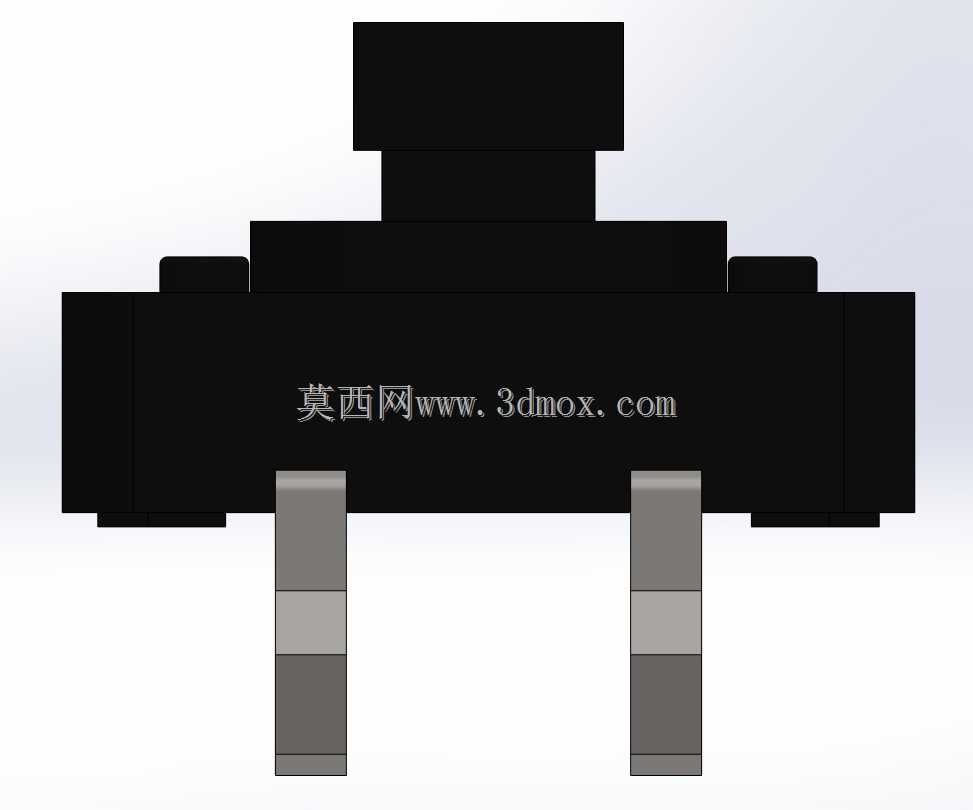

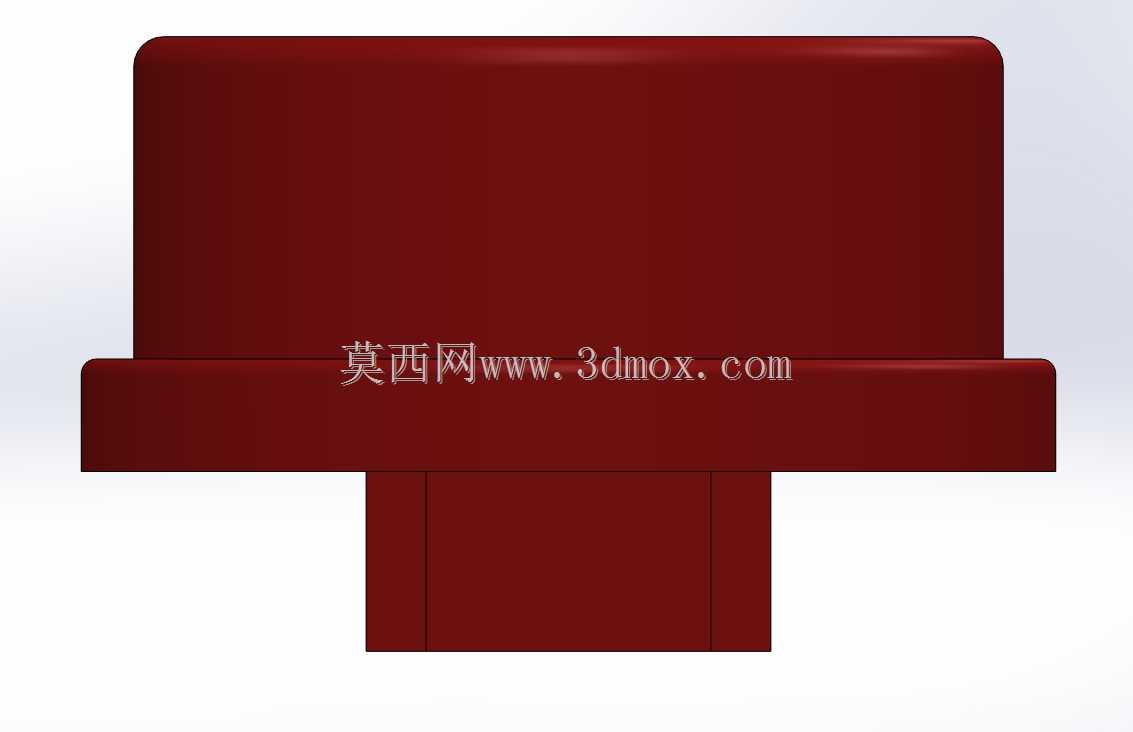

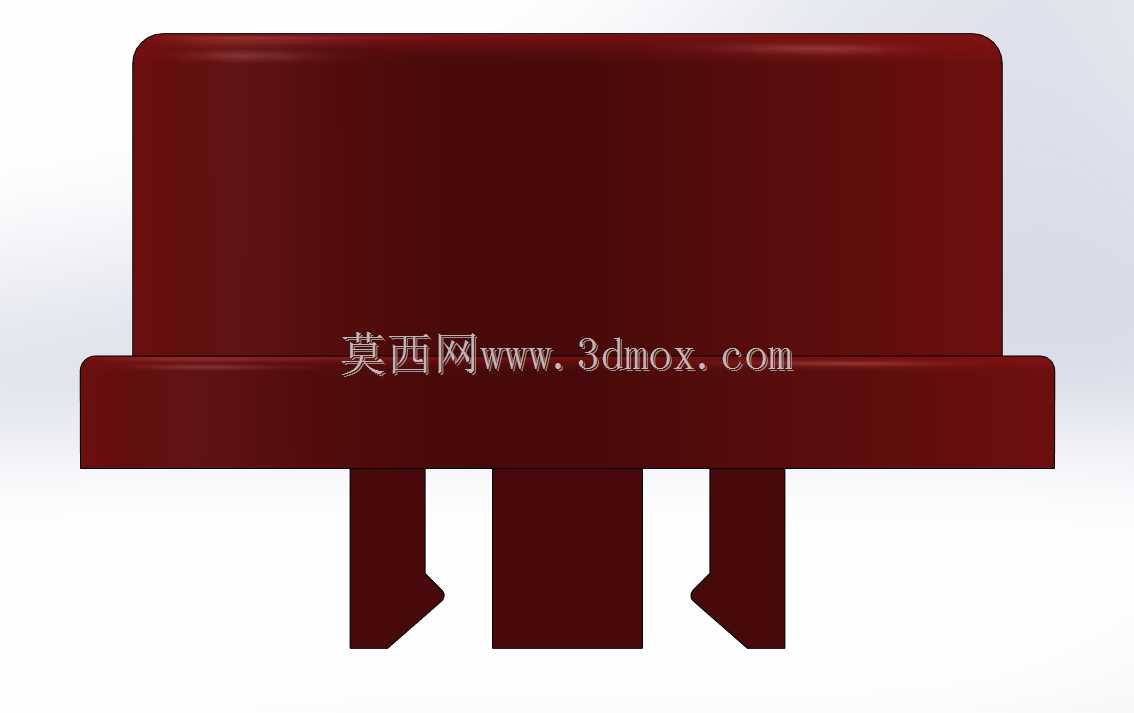

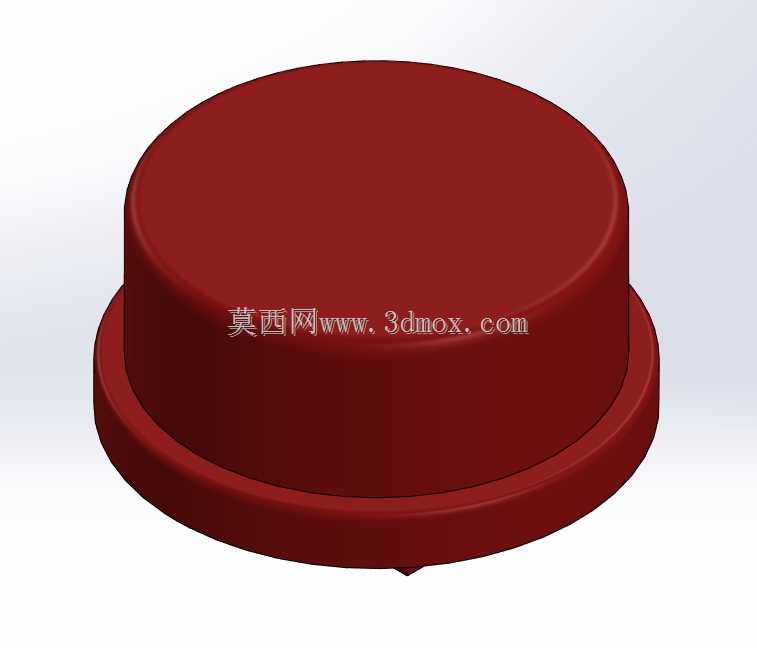

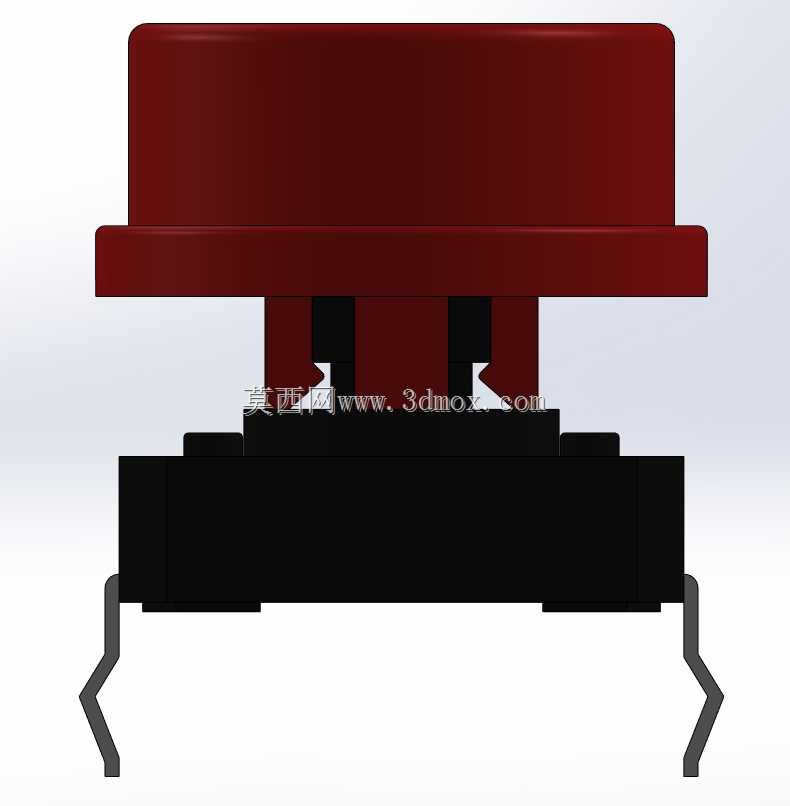

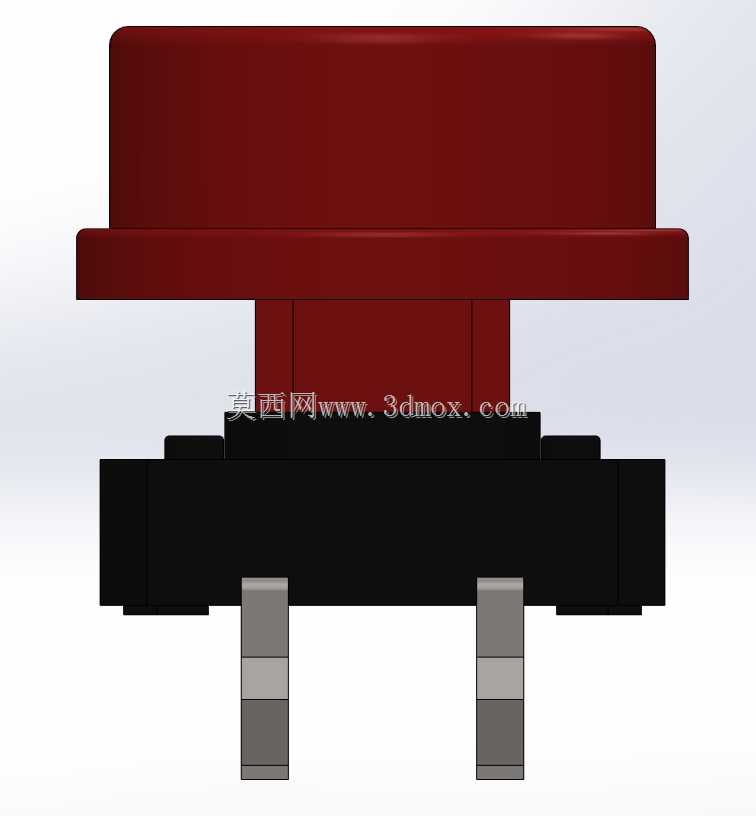

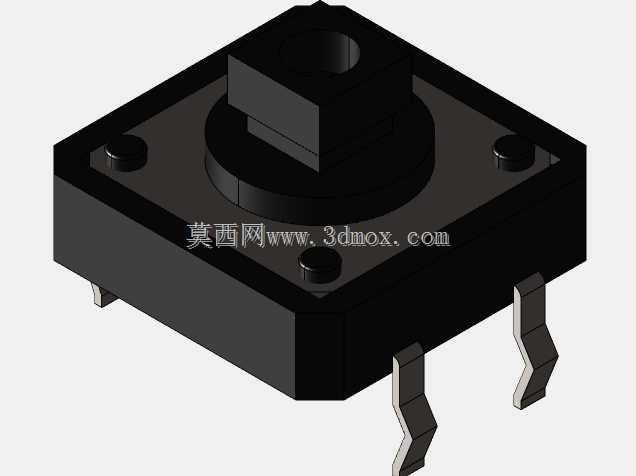

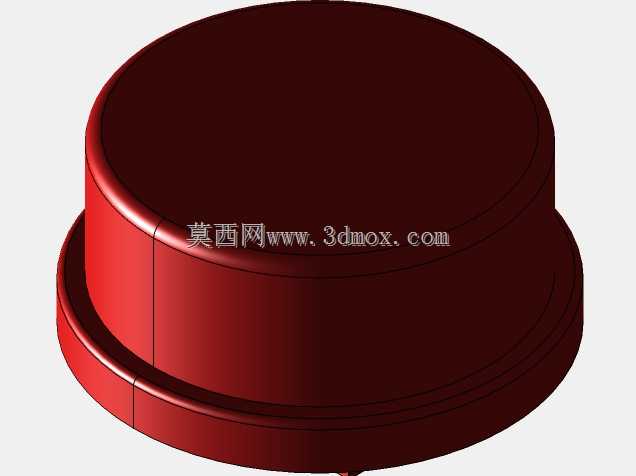

　　设计这款模型的时候，首先考虑的是安装边界的准确性：底座是标准12mm×12mm的方形结构，四个角做了小尺寸的倒角处理，避免安装时和PCB上的其他元件产生硬干涉，底座底部的四个定位柱，对应PCB上的两个定位孔和两个焊盘引脚，引脚的折弯角度、伸出长度、焊盘接触段的宽度，都完全按照实际元件的焊接要求做了还原，建模时特意留了引脚和焊盘之间的焊接间隙，做PCB装配仿真的时候不会出现过定义的报错。按键帽和底座的配合部分，做了对应的卡扣限位结构，按压行程控制在轻触开关的标准行程范围内，不会出现帽体脱出底座的情况，帽体顶部做了微凸的弧面处理，和手指指腹的接触弧度匹配，长时间按压也不会有明显的硌手感，红色的帽体颜色也符合工业设备上功能按键的常用配色规范，在灰色或者黑色的面板上辨识度很高，操作人员能快速定位到按键位置。

　　很多工程师做结构设计的时候，容易忽略按键和面板的配合间隙问题，要么间隙留小了，按键帽和面板孔壁摩擦，导致按压卡滞，按下去弹不回来；要么间隙留大了，面板和按键之间的缝隙不均匀，外观质感差，还容易进灰尘、切削液，影响开关的使用寿命。这款模型在建模时，特意把按键帽的外形尺寸、底座的安装高度、帽体高出底座的尺寸都做了精准还原，设计面板的时候只需要按照模型给出的外形尺寸，预留单边0.2mm的配合间隙，再根据面板厚度调整沉台深度，就能保证按键安装后，帽体高出面板表面的高度符合操作要求，按压时不会和面板产生摩擦。另外，模型的底座下方也预留了足够的焊盘空间，做PCB布局的时候，不需要额外调整周边元件的位置，只要按照引脚定位放置封装，就能满足焊接工艺的要求，不管是波峰焊还是手工焊接，都不会出现空间不足的问题。

　　从结构可靠性的角度来看，这类轻触按键的失效大多来自两个方面：一是按键帽和底座的配合结构磨损，长期按压后卡扣断裂导致帽体脱落；二是引脚焊接强度不足，频繁受力后引脚脱焊。这款模型还原的按键结构，底座上的卡扣位置做了加厚处理，按键帽的配合卡扣也对应做了加强筋设计，能承受至少上万次的按压操作不会损坏；引脚的折弯处做了圆弧过渡，没有应力集中的直角结构，焊接后引脚和PCB的结合强度更高，即使操作时按压力度偏大，也不容易出现引脚变形、脱焊的问题。另外，黑色的底座采用耐高温的工程塑料材质，能承受焊接时的高温，不会出现过炉后底座变形、按键卡滞的问题，红色帽体采用耐磨的塑料材质，长期按摩擦拭也不会出现明显的掉色、划痕，能长时间保持清晰的辨识度。

　　做设备的三维布局时，这类操作元件的模型精度直接影响后续的整机装配效率，要是模型尺寸不准，等到所有结构件都加工完成再发现按键装不上，就要返工修改面板或者PCB，不仅耽误项目进度，还会产生额外的加工成本。这款模型的所有尺寸都经过实物核对，不管是做静态的干涉检查，还是做操作过程的运动仿真，都能真实反映按键的实际安装状态，不需要设计人员再花时间去测绘元件、调整模型尺寸，能大幅缩短结构设计的周期，也能减少后续试装时出现的尺寸匹配问题。
