20mm轴径12位RS26波段旋转开关

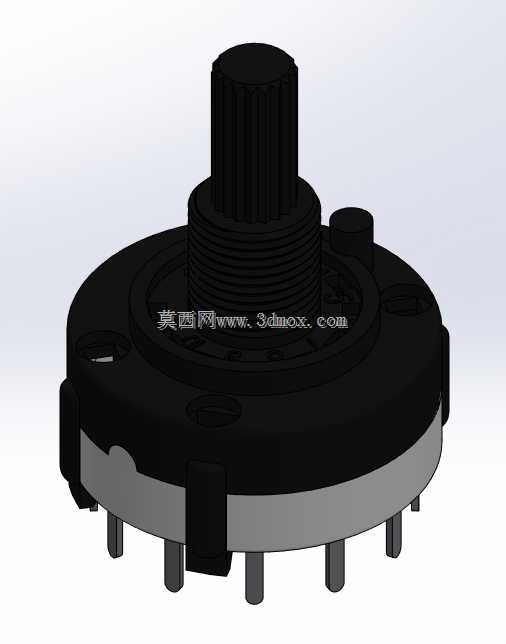

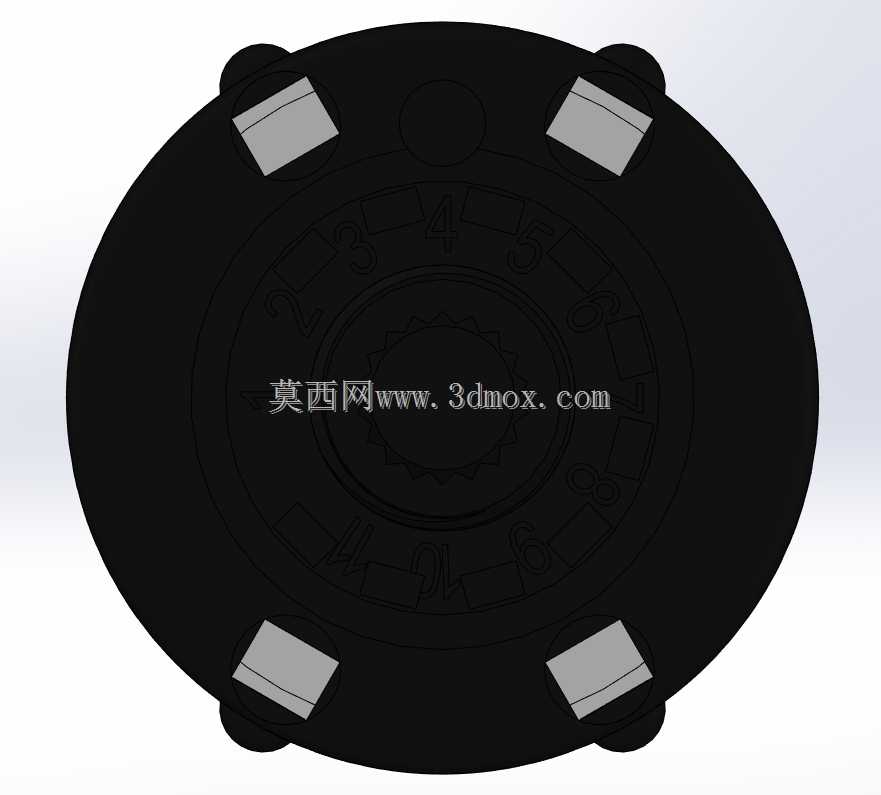

　　在民用小家电、工业控制操作台、音频设备档位切换、小型测试仪器的功能切换回路里，这类多档位旋转开关是十分常见的基础控制元件，承担着多回路信号切换、功率档位选择、功能模式转换的实际作用，相比按键式切换结构，旋转档位开关的操作手感更清晰，档位定位明确，能有效避免误触带来的功能误切换，在需要多档位明确选择的操作场景里适配性极强。这款RS26规格的旋转开关采用20mm直径的安装螺纹轴，滚花轴的设计是为了匹配旋钮帽的安装防滑需求，实际装配时旋钮帽套入滚花轴后，依靠轴面的滚花纹路提供足够的静摩擦力，避免旋钮操作时出现打滑空转的问题，轴段的螺纹结构用于穿过设备面板后通过配套螺母锁紧固定，安装时需要在面板上预留对应直径的安装过孔，锁紧后开关主体位于面板内侧，仅操作轴伸出面板外侧供用户操作。

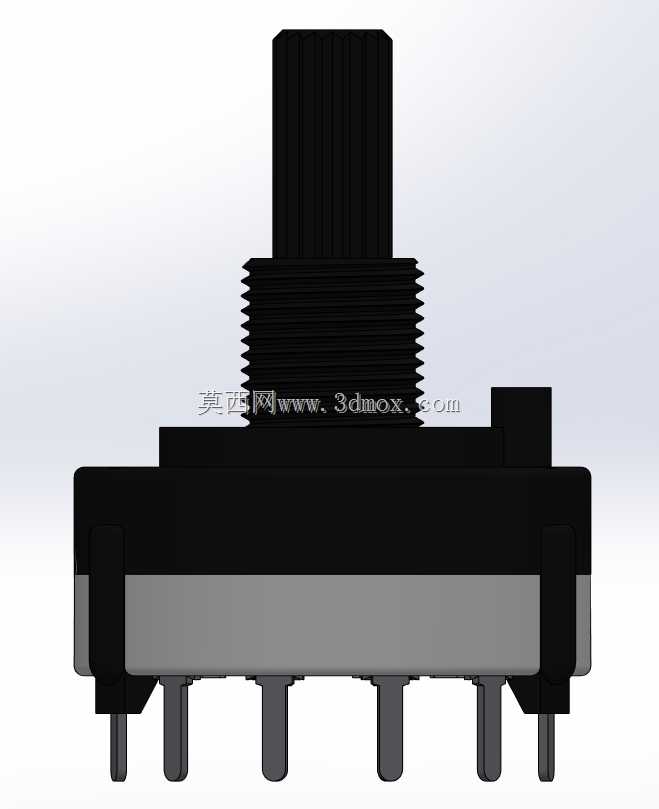

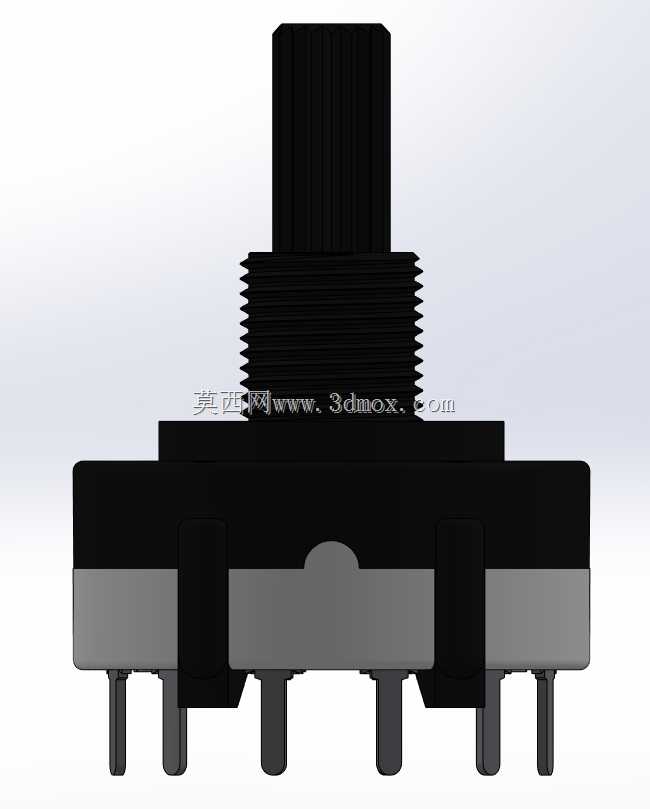

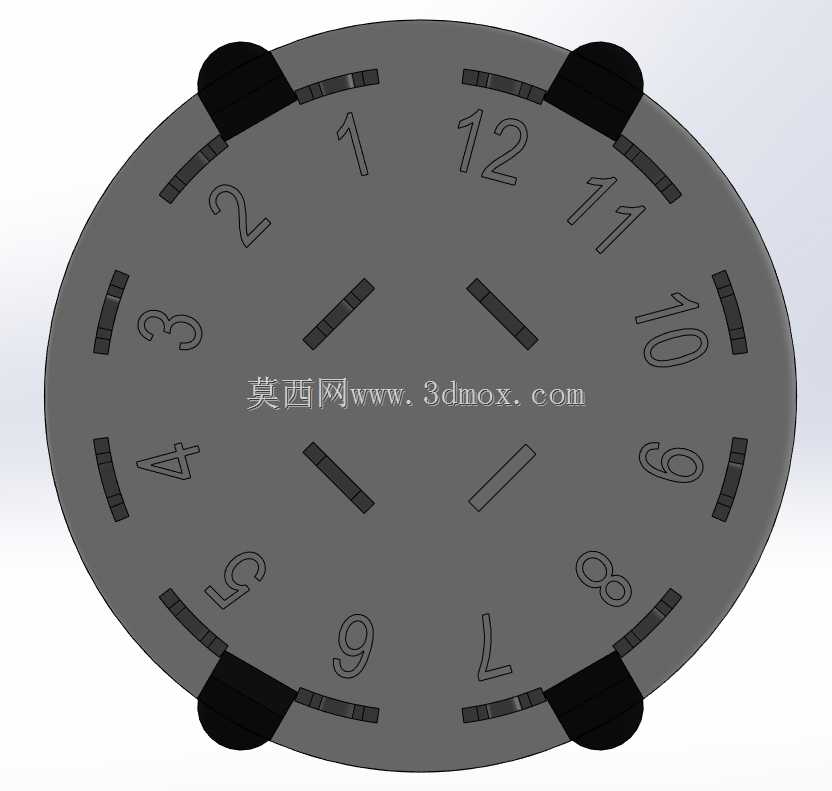

　　开关底部采用直插式引脚设计，引脚排布对应12个档位的回路接点，焊接在PCB板上时可以直接通过波峰焊完成固定，不需要额外的接线端子，能有效缩减装配工序的耗时，开关主体的基座采用耐高温绝缘工程塑料材质，既可以保证各引脚之间的绝缘性能，也能承受波峰焊过程中的短时高温，避免焊接过程中基座变形导致内部触点错位。从结构设计逻辑来看，这类旋转开关的内部采用动触点随转轴转动、定触点固定在基座上的接触结构，每旋转一个档位，动触点就会对应切换到下一组定触点，完成回路的通断切换，12位的档位设计可以覆盖绝大多数需要多档位选择的场景，比如风扇的风速档位调节、烤箱的温度档位选择、音频设备的输入源切换、工控设备的功能模式选择等场景都能适配。设计这款开关的三维模型时，首先要明确安装边界的尺寸约束：安装螺纹的公称直径、螺纹长度直接决定了可适配的面板厚度范围，滚花轴的直径、长度决定了可适配的旋钮帽规格，底部引脚的间距、伸出长度需要匹配PCB板的焊盘孔径与排布位置，这些安装接口尺寸是建模时需要优先保证的，一旦尺寸出现偏差，后续装配时就会出现无法安装、干涉卡滞的问题。开关外壳上的定位凸台是为了安装时卡在面板的定位缺口里，避免拧紧固定螺母时开关本体跟转，导致内部接线扭曲受力，建模时这个凸台的位置、尺寸也需要和实际零件保持一致，否则装配时会出现定位失效的问题。

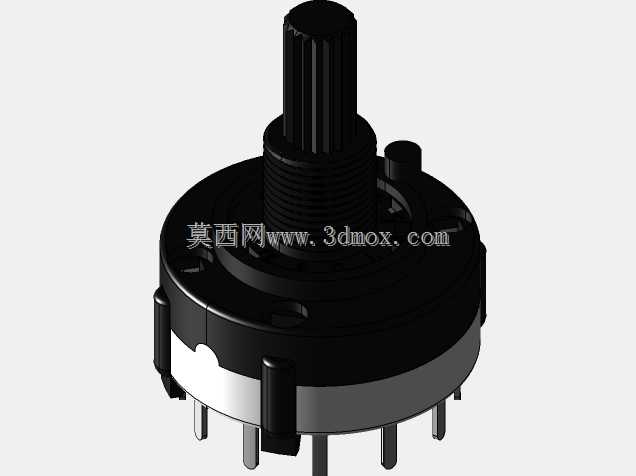

　　主体下部的环形金属圈是开关的基座加强结构，同时也能起到一定的屏蔽作用，减少外部电磁干扰对开关信号回路的影响，在小信号切换的场景里这个结构的作用会更明显。建模过程中对于没有公开精确尺寸的结构，比如滚花轴的齿形细节、内部触点的具体形状，都是基于实际零件的测绘近似值还原的，这些非安装接口的细节尺寸不会影响整体装配，只要保证外形比例协调、关键安装尺寸准确，就能满足结构设计阶段的选型校验、装配干涉检查的需求。在做设备结构设计时，选用这类旋转开关需要提前预留足够的内部安装空间，要考虑开关本体的直径、引脚伸出长度，同时还要预留焊接操作的空间，以及转轴转动时不会和周边结构件产生干涉，操作旋钮的转动行程范围内不能有其他凸起结构遮挡操作。

　　这类开关的操作力矩设计在合适的区间，既不会因为力矩太轻导致档位容易误碰偏移，也不会因为力矩太重导致操作手感生涩，档位切换时的清晰定位感能让操作人员明确感知到档位切换到位，不需要额外观察档位标识就能完成操作，在一些需要盲操作的场景里这个特性十分实用。从长期使用的可靠性角度来看，这类开关的触点采用耐磨导电材质，能承受多次旋转切换的磨损，保证长期使用后的接触可靠性，绝缘基座的抗老化性能也能满足设备全生命周期的使用需求，不会因为长期使用出现绝缘性能下降的问题。在三维建模过程中，还原这类零件的核心是抓准安装接口的关键尺寸，对于外观细节可以做适当的简化，但涉及到装配配合的尺寸必须严格和实物对齐，这样导出的模型才能用于实际的结构设计校验，帮助设计人员在虚拟装配阶段就发现潜在的干涉问题，减少后续打样修改的次数，缩短产品开发的周期。
