带保险丝一体式交流电源输入联锁开关

　　这类集成保险丝功能的交流电源联锁开关，是各类台式工业设备、测试仪器、小型机电装置上最常用的电源输入部件，日常做设备结构布局时，往往会把它布置在设备后侧靠近边角的位置，既方便外部电源线插拔操作，也能避免设备正面操作区的误触风险。和单独布置电源插座、独立保险丝座、分立电源开关的方案相比，这种一体化集成的部件能大幅减少机箱面板的开孔数量，降低面板加工的工序复杂度，同时内部接线路径更短，能减少交流走线在机箱内部的裸露长度，降低布线时的绝缘防护压力。

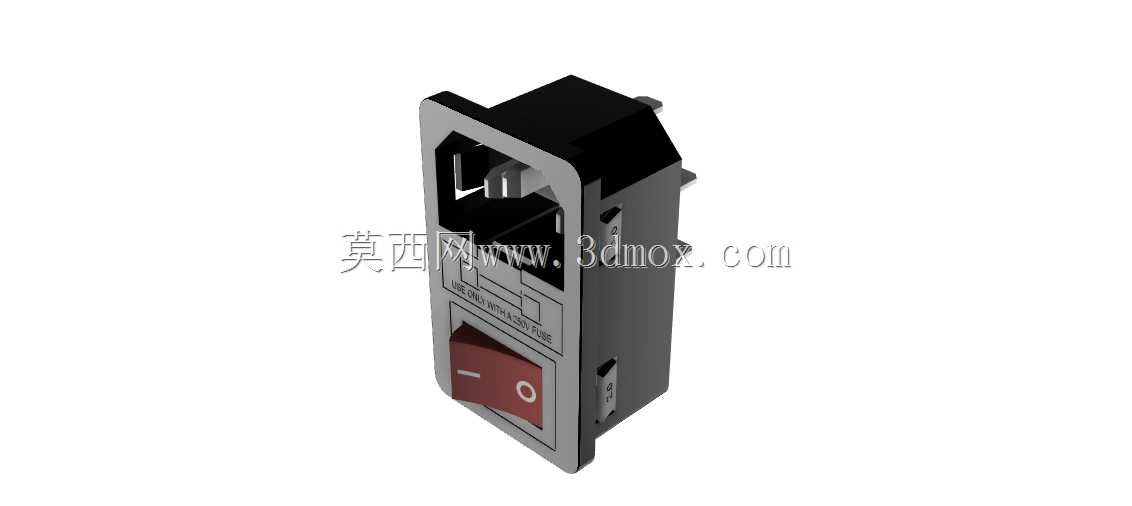

　　从实际功能逻辑来看，这个部件同时承担了三个核心作用：首先是作为交流市电的输入接口，匹配标准的品字电源线缆，和绝大多数通用设备的供电线缆兼容，不需要定制特殊接插件；其次是集成了过流保护的保险丝承载结构，内置的保险丝舱可以直接更换同规格保险管，当设备内部出现过流故障时，保险丝熔断切断输入回路，避免故障扩大烧毁内部器件，更换保险时不需要拆开设备整机外壳，直接从面板外侧就可以操作，大幅提升售后维护的效率；第三是自带的船型开关带联锁结构，开关拨到断开档位时，会同时切断火线和零线的输入回路，部分联锁结构还会在开关动作时同步触发内部的安全联锁信号，给设备内部控制回路提供电源通断的状态反馈，避免设备在带电状态下进行内部维护操作。

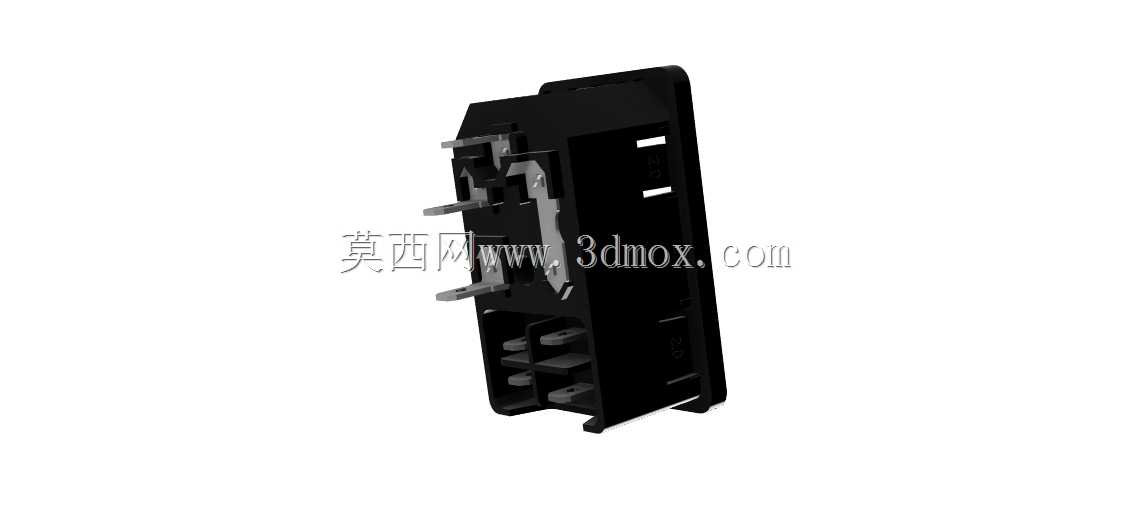

　　做结构设计选型时，首先要确认这个部件的安装边界，它采用卡扣式面板安装结构，面板上需要开出对应尺寸的矩形安装孔，卡扣从面板外侧卡入后，依靠自身的弹性卡扣压紧面板背面，不需要额外的螺丝固定，安装效率很高，安装时要注意预留开关拨动手柄的操作空间，以及外侧品字插座的插拔空间，通常在部件外侧要留出至少50mm的无遮挡空间，方便电源线插拔和开关操作，同时内侧要预留保险丝更换的操作空间，以及接线端子的走线空间，接线端子采用标准的快插接头，匹配常规的6.3mm插簧，接线时要注意火线、零线、地线的引脚定义，避免接错引发安全隐患。

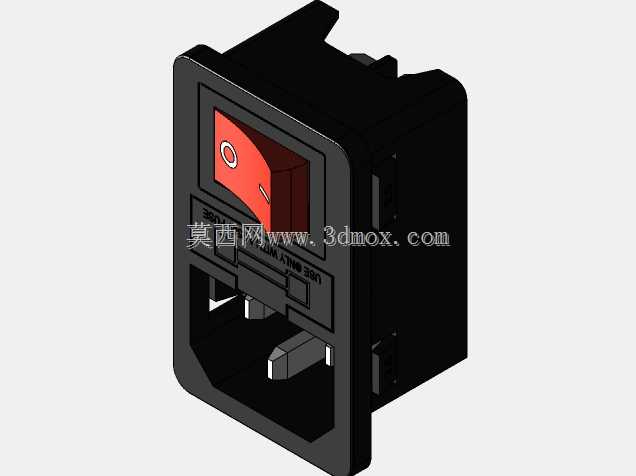

　　从外形结构来看，主体采用阻燃工程塑料注塑成型，外露的导电部分都做了绝缘防护，开关拨柄采用醒目的红色标识，标注了清晰的通断方向标识，操作人员可以快速识别电源的通断状态，品字插座的接地引脚做了加长设计，插入电源线时接地引脚会先接触导通，拔出时最后断开，满足电气安全的强制要求。保险丝舱设计在开关和插座之间的位置，采用抽屉式结构，更换保险时只需要用平口螺丝刀轻轻撬动就可以抽出保险座，更换完成后推回即可卡紧，不会出现保险座脱落的问题。

　　在实际设备应用中，这类部件的额定电流通常匹配常规的10A以内交流输入场景，适配220V市电供电的各类中小型设备，比如小型机床控制箱、台式测试仪器、工业控制终端、小型3D打印设备、桌面型加工设备等，相比分立的三个部件，一体化的结构能让设备面板的布局更整洁，同时减少部件之间的连线接点，降低接线故障的概率，提升设备整体的电气可靠性。做三维建模时，要准确还原卡扣的尺寸和弹性臂的结构，确保安装孔匹配时卡扣能顺利卡入，同时要准确还原各个引脚的位置和尺寸，方便后续做内部布线的干涉检查，还要还原开关拨柄的摆动行程，避免拨动手柄时和面板开孔或者周边其他部件产生运动干涉。
