自洁式不锈钢自吸离心泵结构设计

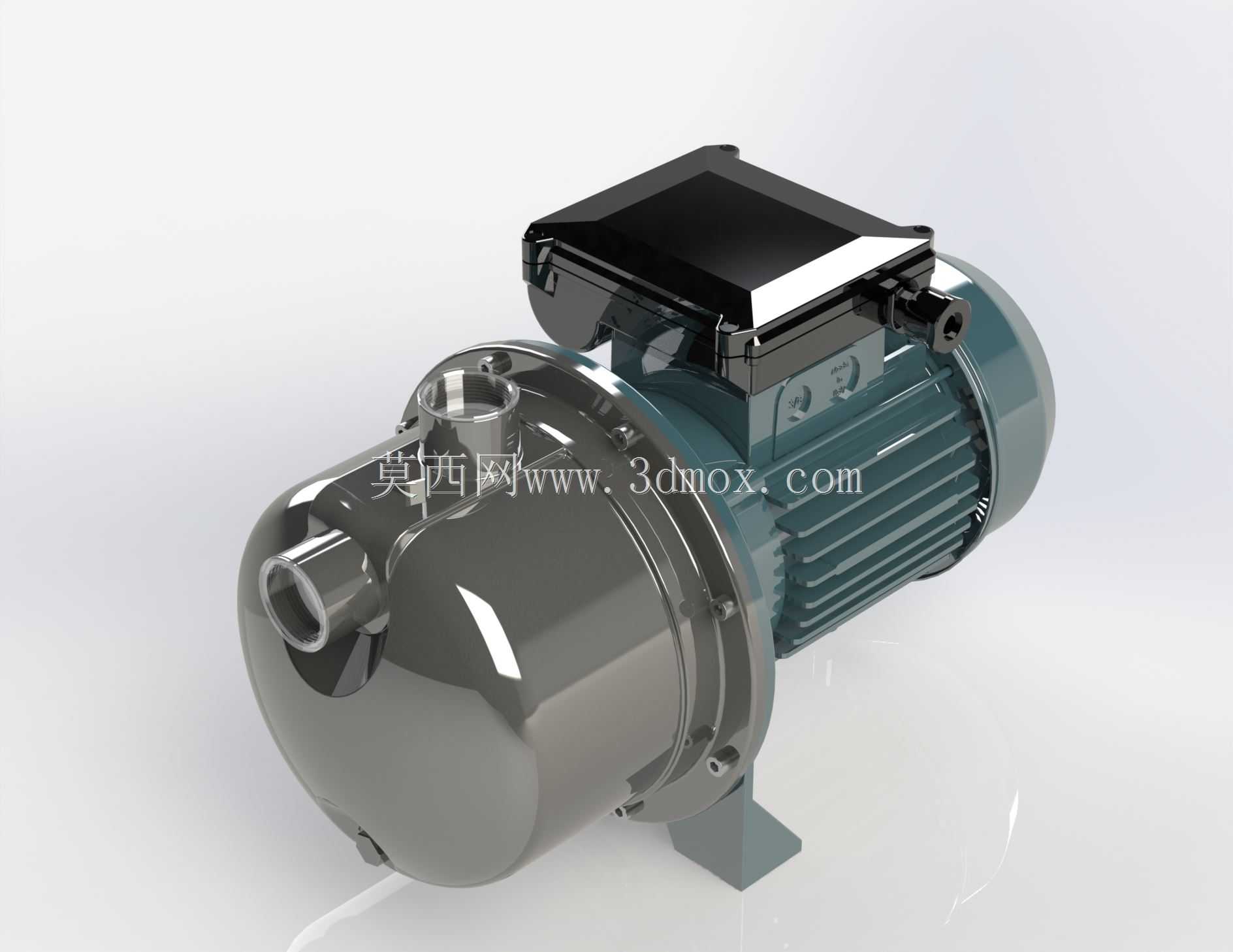

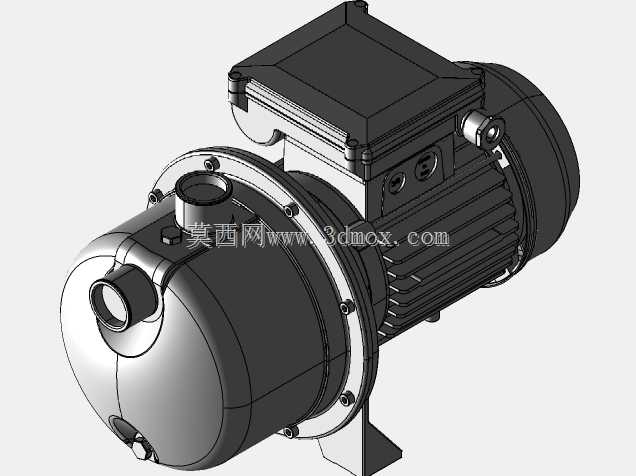

　　这款自吸式不锈钢离心泵的三维结构，完整还原了民用及轻工流体输送场景下常用的卧式自吸泵装配关系，建模过程中优先匹配了小型供水系统、净水处理、轻工流体输送环节的实际安装需求，没有做多余的装饰性结构，所有特征均围绕实际生产装配逻辑搭建。从应用场景来看，这类泵主要适配小型楼宇供水增压、净水设备前端取水、小型化工流体输送、食品级流体中转等工况，因为过流部分采用不锈钢材质，能够耐受常规弱酸弱碱流体的腐蚀，同时自吸结构不需要每次启动前人工灌泵，降低了零散取水场景下的操作复杂度，尤其适合液位低于泵安装位置的吸上式工况，吸程范围覆盖常规小型取水场景的3到6米需求，不需要额外配置引水装置。从功能特性来看，泵体的蜗壳流道采用等变截面设计，

　　建模时严格按照水力设计的流速变化规律做曲面过渡，避免流道内出现直角突变造成的水力损失，叶轮采用闭式结构搭配前后密封环，能够减少容积损失，自吸腔的气水分离室做了扩容设计，能够在首次灌泵后留存足够的引水，停机后不需要重复灌泵即可再次启动，电机与泵体采用直连式同轴结构，取消了联轴器的额外安装环节，整体同轴度更容易保证，运行时的振动量更小。设计思路上，首先确定了泵的进出口通径匹配常规民用管路的DN25规格，进出口方向采用水平轴向进水、垂直向上出水的布局，适配大多数管路安装的走向需求，泵脚的安装孔位按照标准电机的安装尺寸做同轴对齐，两个安装脚的间距预留了足够的螺栓操作空间，安装时不需要额外加工转接板，接线盒的位置设置在电机顶部，

　　做了倾斜的防水檐结构，能够避免滴水直接渗入接线端子，泵体的放水螺塞设置在蜗壳最低位置，冬季停机或者长期停用的时候可以排空泵腔内的存水，避免冻裂泵体。外形尺寸方面，整体长度控制在350毫米以内，泵体最大直径160毫米，电机部分外径130毫米，安装脚的底面到泵轴中心的高度为90毫米，进出口法兰的连接尺寸匹配标准PN10压力等级的螺纹连接规格，安装边界上预留了接线盒开盖操作的100毫米上部空间，泵体侧面预留了30毫米的管路安装操作空间，不需要额外扩大安装基坑。建模过程中对所有配合面做了公差匹配，泵体与电机端盖的配合止口采用H7/h6的过渡配合，密封环与叶轮的配合间隙控制在0.2到0.3毫米，既保证转动时不发生刮蹭，又能减少回流损失，

　　机械密封的安装腔尺寸完全匹配标准件的安装尺寸，替换密封件时不需要修改泵体结构，轴承位的尺寸按照标准深沟球轴承的安装公差设计，能够直接采购标准件装配。从结构细节来看，泵体的不锈钢外壳采用冲压焊接结构的特征还原，没有做多余的加强筋，依靠不锈钢板材的冲压成型刚度保证运行时的结构强度，电机外壳的散热筋做了等距排布，高度12毫米，能够保证自然风冷时的散热面积满足连续运行的温升要求，风罩的通风孔采用斜向开孔，能够避免水滴直接溅入电机内部，同时不影响通风量。在选型参考层面，这个模型的结构参数可以直接对应0.75kW功率等级的自吸泵参数，流量范围覆盖每小时2到6立方米，扬程范围20到40米，能够满足大多数小型供水场景的参数需求，安装时不需要额外做混凝土基础，直接通过膨胀螺栓固定在水平平台上即可，进出口管路需要做独立支撑，避免管路重量压在泵体法兰上造成密封面泄漏。
