内螺纹连接手动球阀结构三维设计

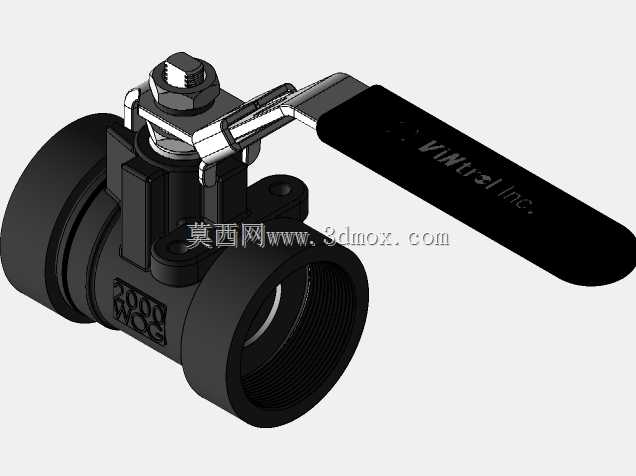

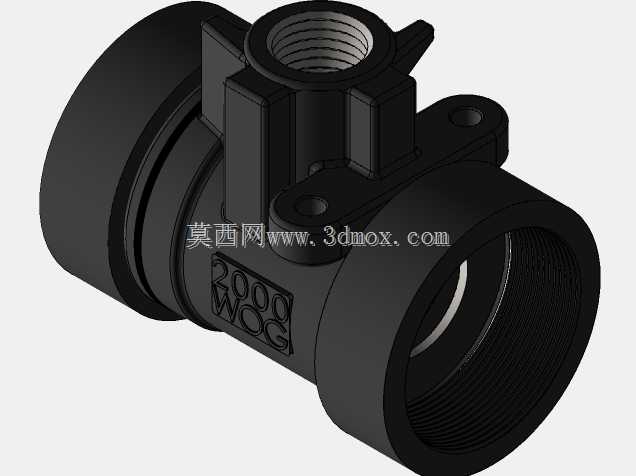

　　在民用给排水、化工流体输送、小型液压气动回路、暖通空调管路等场景中，手动球阀是应用频次极高的通断控制元件，这类阀件依靠带通孔的球体绕阀杆轴线旋转90度即可完成全开或全关动作，相比闸阀、截止阀，它的流阻更小、开关行程更短，密封性能在中低压工况下表现稳定，很适合需要频繁快速通断管路的作业场景。这款内螺纹式手动球阀的设计，首先围绕安装适配性做了边界考量，两端采用标准内螺纹接口，可直接对接同规格的外螺纹管路，无需额外焊接法兰，安装拆卸的操作门槛更低，适合小口径管路的现场装配作业，整体外形紧凑，手柄在全开状态下与管路轴线平行，全关状态下与管路轴线垂直，现场操作人员可直接通过手柄方位判断阀件通断状态，无需额外加装开度指示构件，

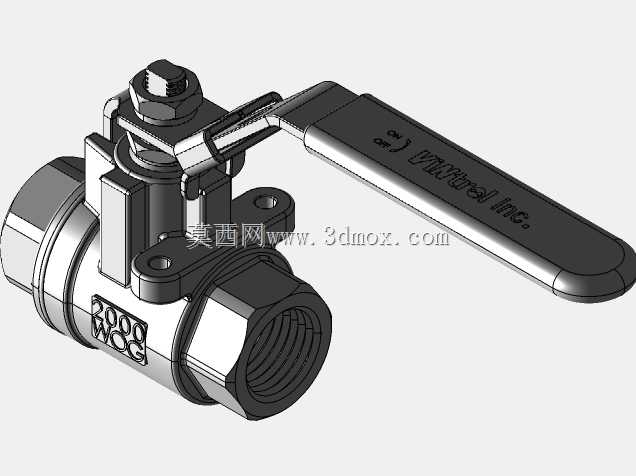

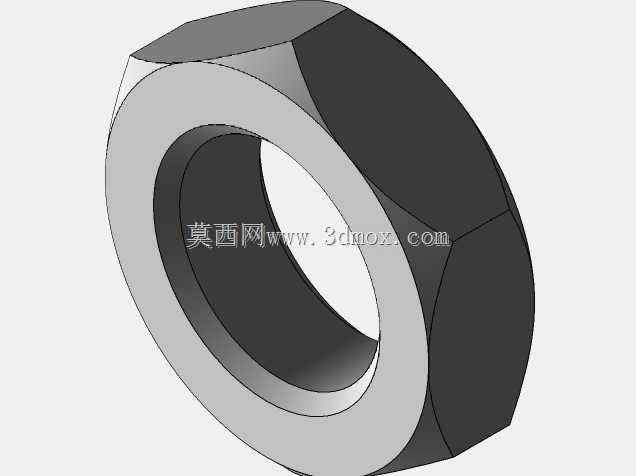

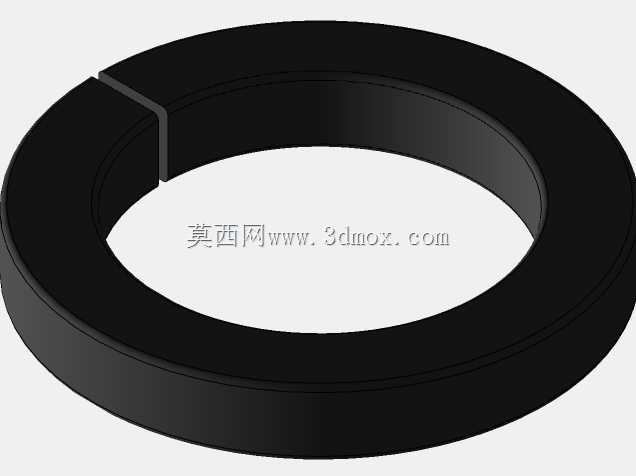

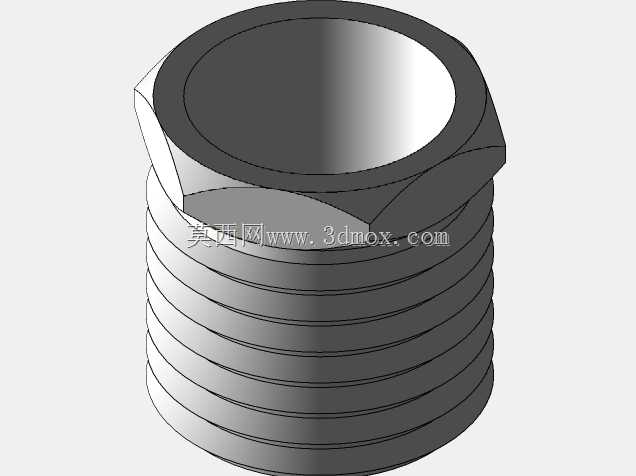

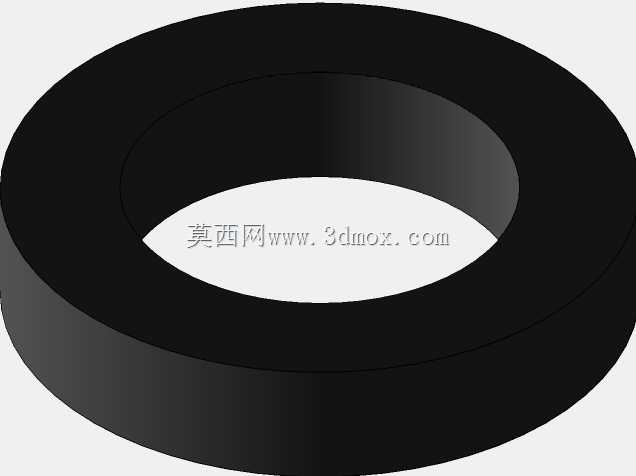

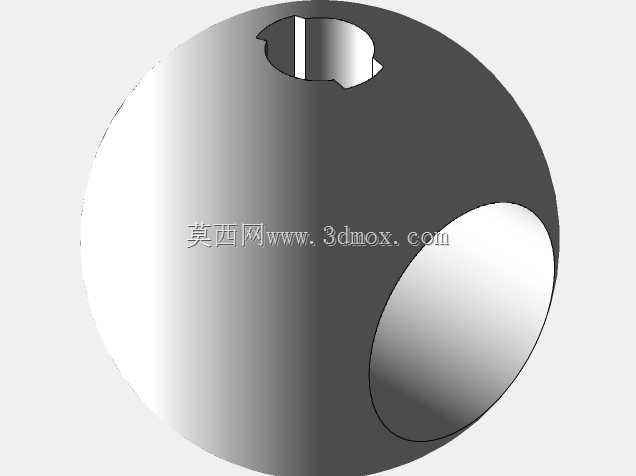

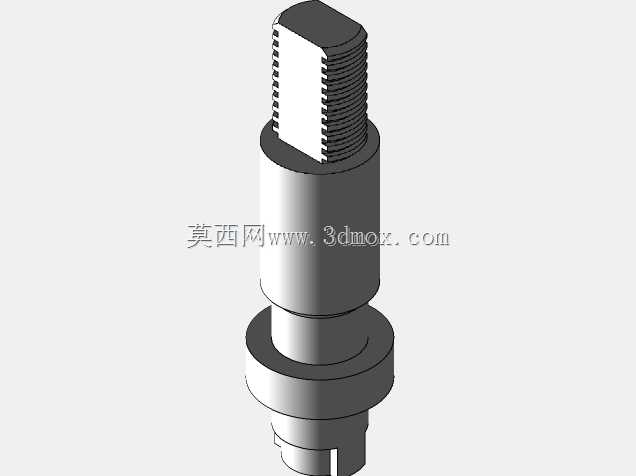

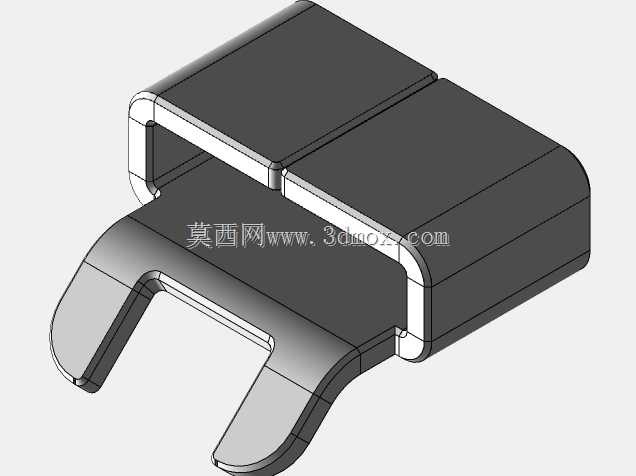

　　减少了冗余零件带来的故障点。从结构设计逻辑来看，整个阀件分为阀体、球体、阀杆、密封座、压盖、操作手柄几个核心部分，阀体采用分体式结构，中间通过螺栓锁紧，方便后期更换密封件或者清理球体表面附着的介质杂质，球体采用通孔直径与管路通径一致的全通径设计，介质流经时不会出现明显的节流效应，既降低了流阻损失，也避免了介质中的颗粒杂质在阀腔内部堆积卡滞。阀杆采用下装式结构，也就是从阀体内部向上穿出，配合压盖处的填料密封，即使在长期使用后填料出现磨损，介质压力也会将阀杆向上顶紧密封面，不会出现阀杆飞出的安全隐患，这一点在压力管路的阀件设计中是很关键的可靠性考量。密封座采用弹性密封材质，紧贴球体表面，在开关过程中密封面会产生一定的自紧效应，

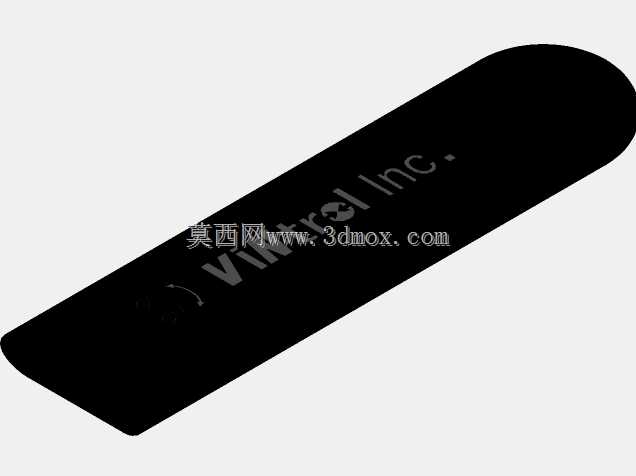

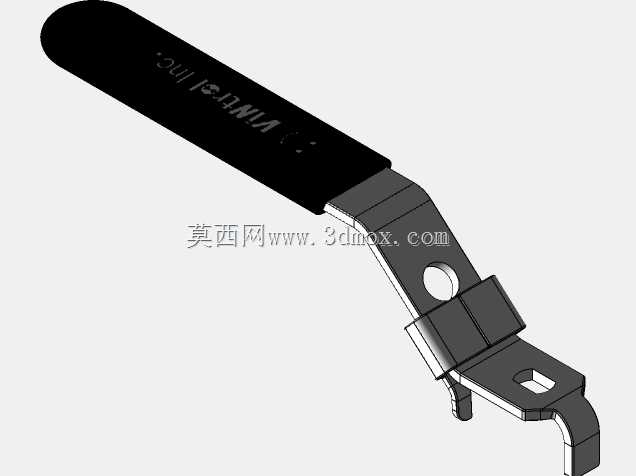

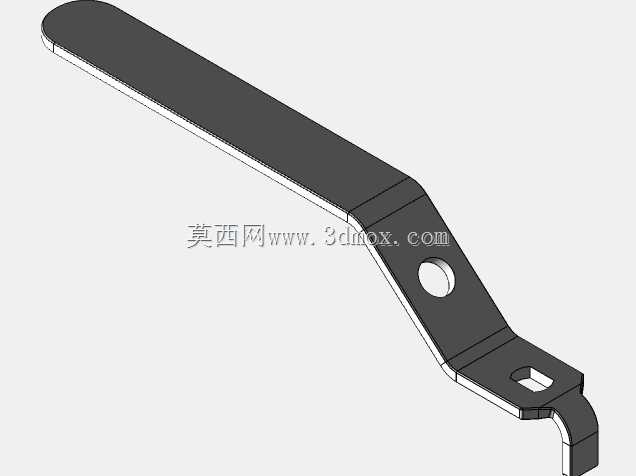

　　低压下也能保证可靠密封，相比金属硬密封结构，这种软密封结构的加工精度要求更低，启闭扭矩更小，手动操作时不需要借助额外的加力杆，单人即可轻松完成开关动作。操作手柄采用扁平长杠杆结构，力臂长度经过匹配，既保证操作时的力矩足够克服密封摩擦力，也不会因为力臂过长导致开关时用力过度损坏密封件，手柄表面做了防滑纹路处理，即使手上沾有油污或者水渍，也能稳定握持操作，不会出现打滑问题。在安装边界的尺寸控制上，整个阀件的结构长度、螺纹旋合长度、阀体最大外径、手柄转动所需的空间都做了适配性设计，安装后手柄转动范围内不会和周边的管路、支架产生干涉，阀体上预留的两个安装耳孔，可以在需要的位置加装固定支架，避免阀件在管路振动工况下出现接口松动的问题。

　　从实际使用的功能特性来看，这款球阀只能用于管路的通断控制，不能用来调节介质流量，如果长期在半开半关状态下工作，高速流动的介质会冲刷球体密封面，导致密封失效出现内漏，这也是在选型和使用时需要明确的应用边界。在三维建模过程中，各个零件的配合公差做了合理预留，比如球体和密封座的配合间隙、阀杆和阀体的配合间隙、压盖的锁紧行程，都按照实际机加工的公差等级做了设定，既不会因为间隙过大导致阀件晃动泄漏，也不会因为间隙过小导致装配困难、启闭卡滞。另外，阀体上标注的压力等级标识，直接和阀体的壁厚、螺纹强度做了匹配，保证在额定压力工况下，阀体不会出现开裂、螺纹脱扣的强度问题，所有棱角位置都做了工艺倒角，既避免装配时割伤密封件，也能去除机加工产生的毛刺，提升零件的装配顺畅度。
