法兰式手动水流控制球阀结构设计

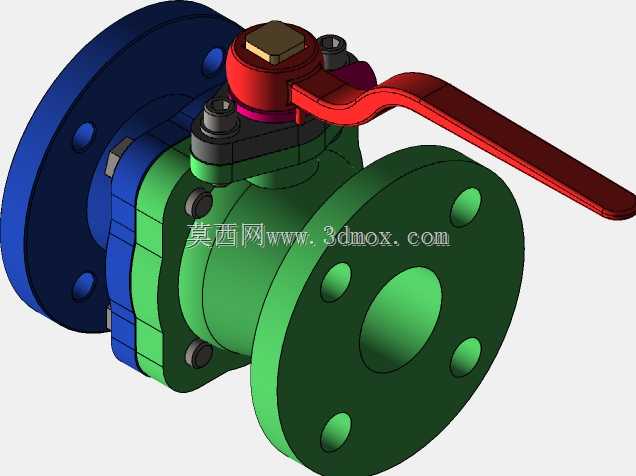

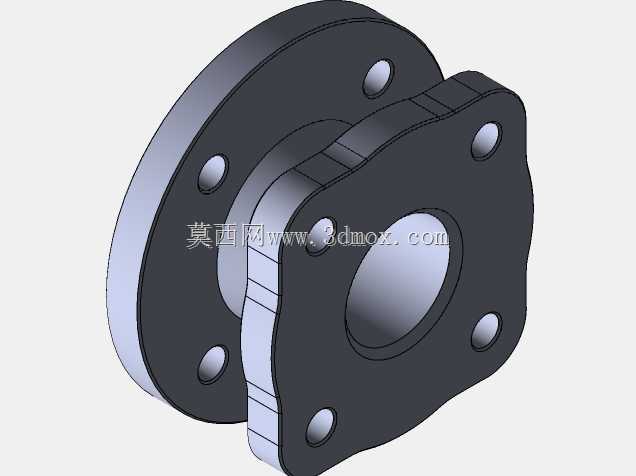

　　这款手动法兰球阀主要面向民用供水、工业循环水系统、小型给排水管路的通断控制场景，在实际工况中承担管路介质截断、导通的核心作用，相比闸阀、截止阀，其流阻更小，开关行程更短，适合需要频繁操作的管路节点。从结构拆解来看，整个阀门采用左右分体式法兰壳体设计，左侧为进水侧法兰端，右侧为出水侧法兰端，两个壳体通过周向均匀布置的螺栓实现紧固连接，中间夹持球形阀芯与密封件，这种分体结构的设计思路，核心是降低阀芯装配难度，同时方便后期密封件的更换维护，不用整体切割管路即可完成内部检修。从安装边界来看，两端法兰采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，可直接匹配同公称通径的管路法兰，安装时只需保证法兰端面密封垫对齐，对角拧紧螺栓即可完成固定，

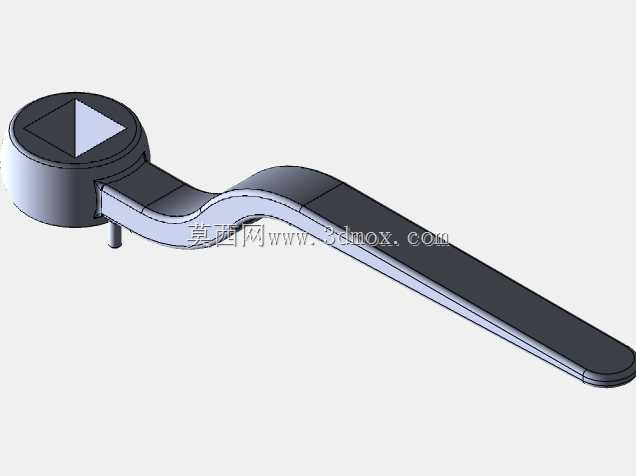

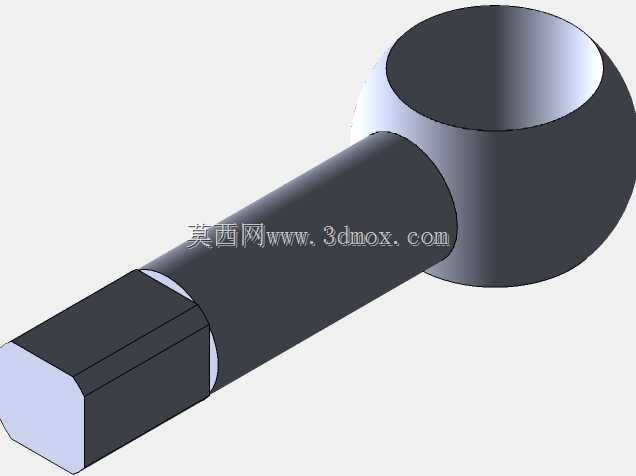

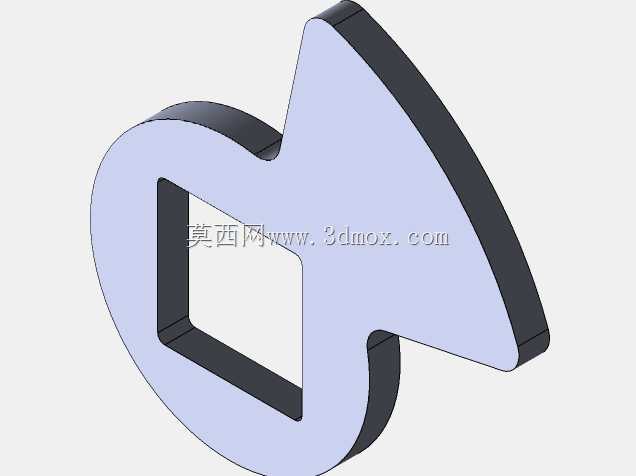

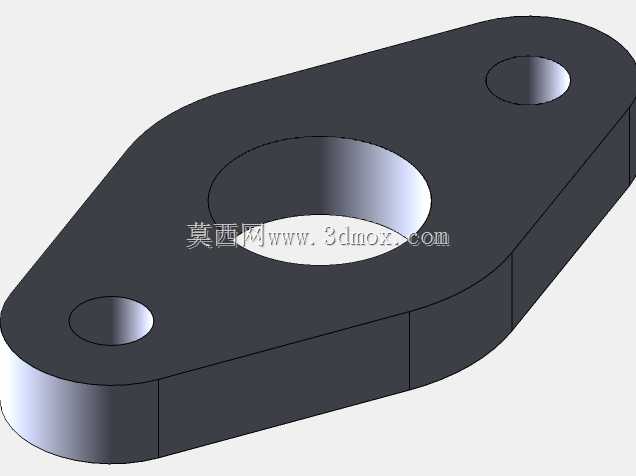

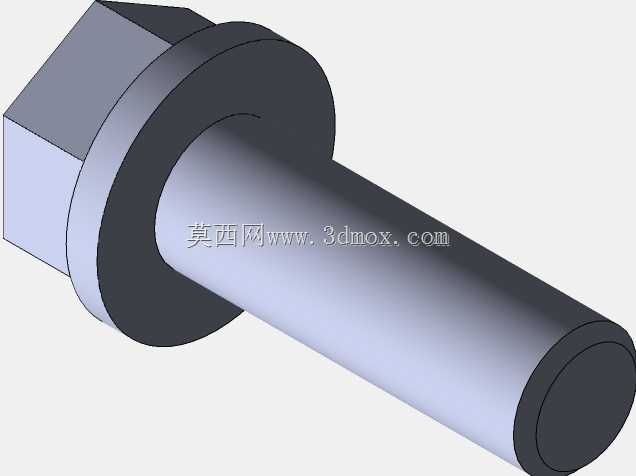

　　不需要额外的焊接或螺纹转换配件，适配性较强。阀芯采用通孔球形结构，通孔直径与管路通径保持一致，全开状态下介质流道完全平直，不会出现节流突变，能有效降低管路压损，减少水泵的输出能耗，这也是球阀在大流量供水场景中被广泛选用的核心原因。操作端采用加长杠杆式手柄，手柄与阀杆通过扁方结构实现扭矩传递，手柄表面做了防滑弯折处理，操作人员无需额外工具，徒手即可完成90度开关动作，手柄的转动角度通过壳体上的限位结构进行约束，能精准对应全开、全关两个位置，避免出现开关不到位导致的内漏或节流问题。阀杆部位采用下装式结构，阀杆从壳体内部向外穿出，配合多层密封填料实现介质密封，这种结构相比上装式阀杆，在介质压力作用下阀杆会被向外推压，能进一步压紧密封填料，

　　压力越高密封效果越好，有效避免阀杆处的外漏风险。在密封结构设计上，阀芯两侧采用弹性密封座，密封座采用耐磨耐水蚀的非金属材质，装配后密封座在预紧力作用下紧密贴合球面，即使介质中存在少量细小杂质，也能通过密封座的微量形变实现补偿密封，降低内漏概率。从零件加工角度来看，左右壳体的法兰端面与阀座安装孔的同轴度要求较高，建模时已经预留了合理的形位公差约束，球形阀芯的球面粗糙度要求控制在合理范围，保证开关动作顺滑无卡滞，螺栓、压盖等标准件均采用通用规格，方便后期备件采购更换。在实际选型应用中，这款球阀适合常温清水介质的工况，工作压力适配常规中低压供水管路，不能用于高温蒸汽、强腐蚀介质的管路场景，安装时需要注意手柄的操作空间，

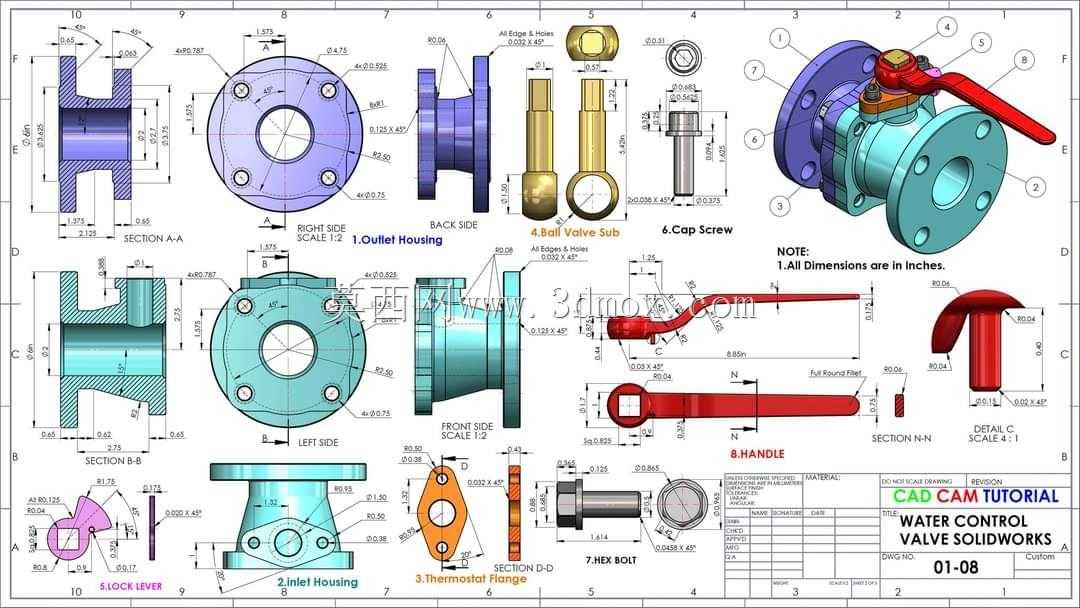

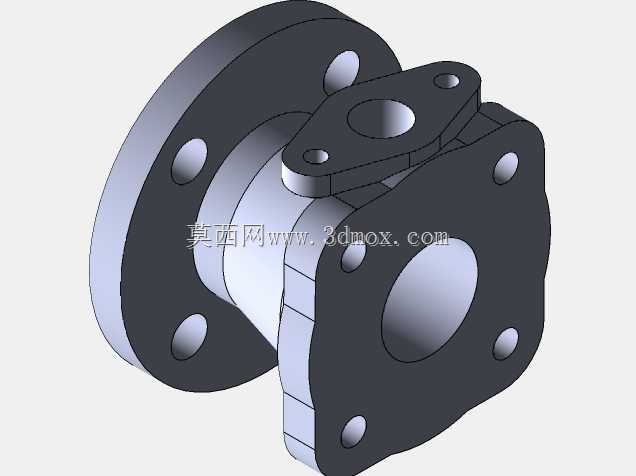

　　预留足够的转动角度空间，避免周边管路或设备阻挡手柄动作。整个模型完整还原了从单个零件到总装的全部结构细节，包括每个螺栓的安装位置、密封件的装配间隙、手柄的转动限位结构，对于管路设计人员做阀组布置、三维布管时的空间校核有较强的参考价值，也可作为机械专业学生学习阀门结构、装配约束的教学案例，建模时所有配合面均按照实际装配关系做了约束，可直接用于装配干涉检查、运动仿真，验证开关动作过程中是否存在零件碰撞问题。
