可旋转重型台虎钳结构设计

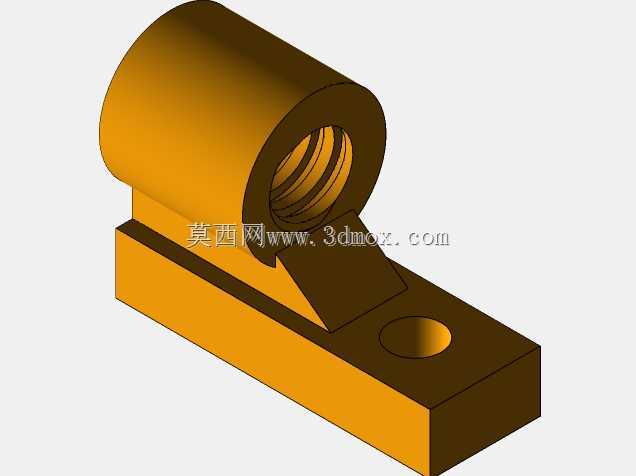

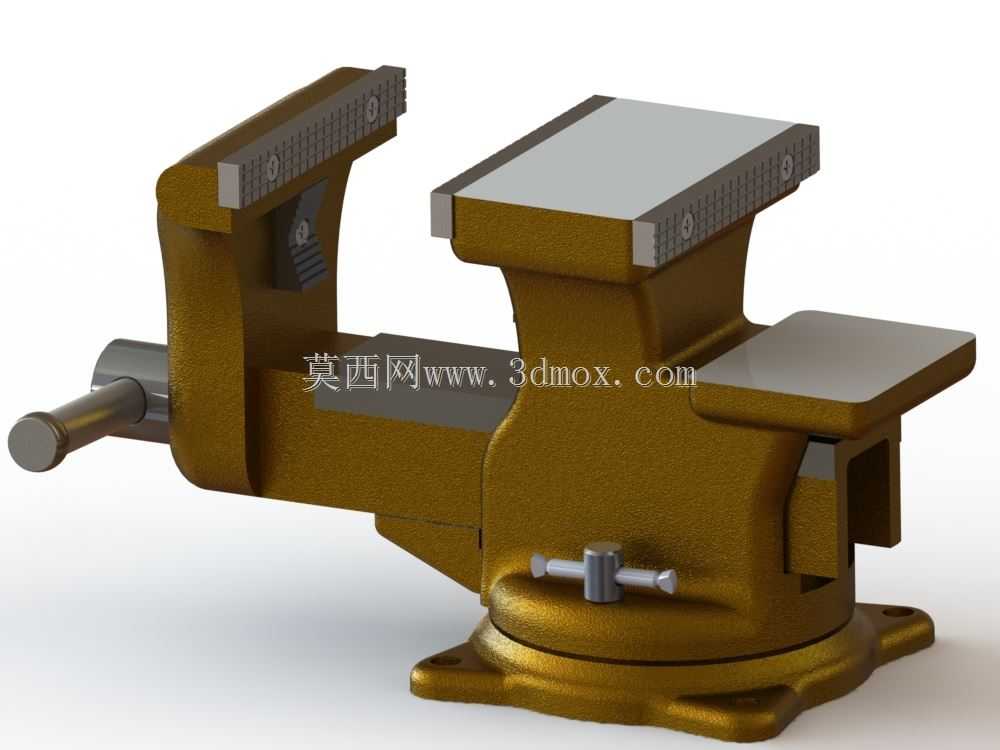

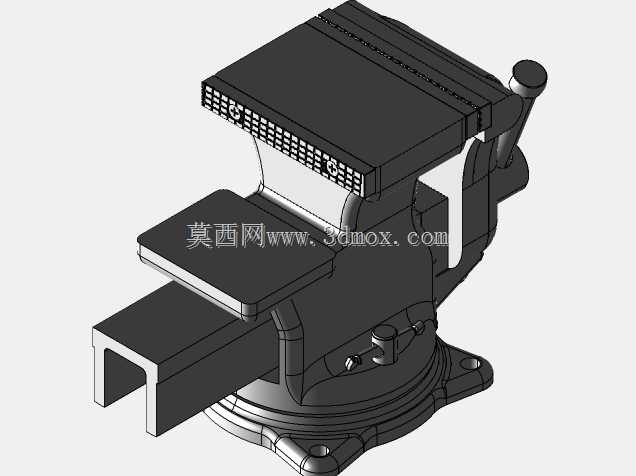

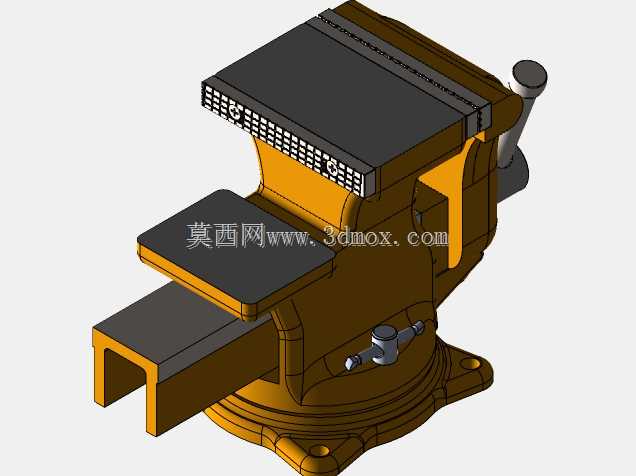

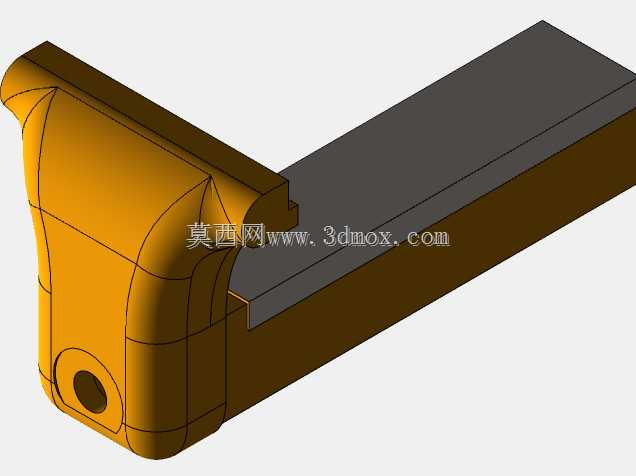

　　这款台虎钳的结构设计完全围绕车间实际夹持作业的刚性需求展开，日常在机加工工位、钳工装配台、模具维修区都能见到这类夹持设备的身影，不管是小型零件的锉削修配、钻孔攻丝定位，还是焊接作业时的工件固定，甚至是小型钣金件的弯折整形，都能通过它完成稳定装夹，避免加工过程中工件位移带来的尺寸偏差或安全隐患。从功能特性来看，它采用双平行钳口设计，固定钳身与活动钳身的钳口板都做了齿面防滑处理，夹持毛坯件时能通过齿牙嵌入工件表面形成足够摩擦力，避免大切削力下工件打滑；同时钳身上部集成了两个平面砧台，可直接作为小型零件敲击整形的承载面，不用额外搭配垫铁，减少工位辅助工具的摆放占用。活动钳身的进给采用梯形丝杠传动结构，这类传动副本身具备自锁特性，

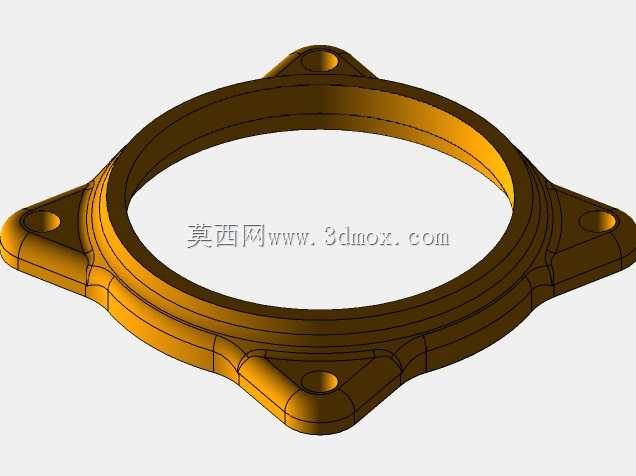

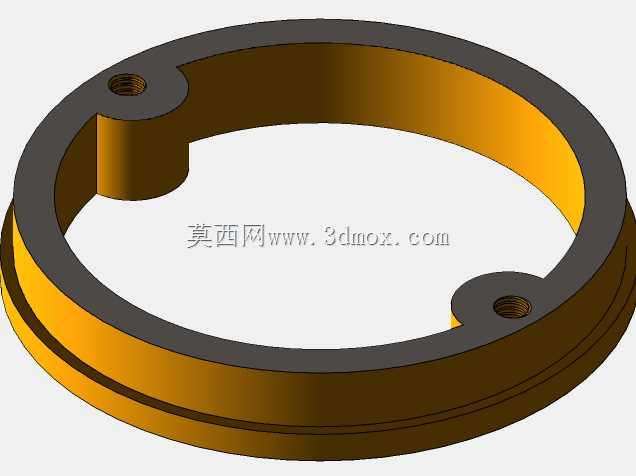

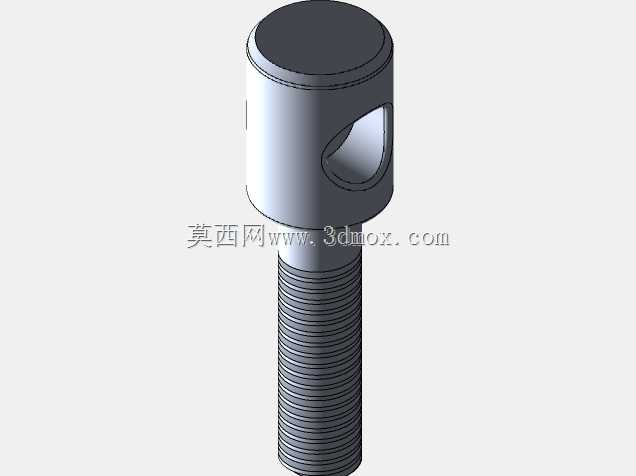

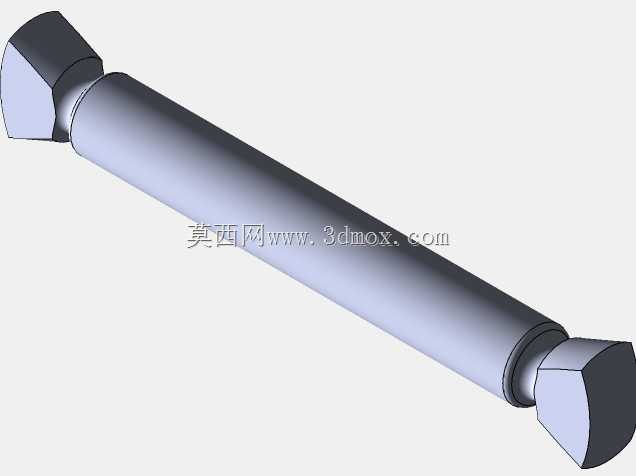

　　夹持到位后不会因为加工振动出现钳口松退的问题，丝杠端部搭配转动手柄，操作人员可以通过手柄长度获得足够的夹紧力矩，针对不同材质的工件，还能通过控制手柄转动力度调整夹紧力，避免薄壁件、软质金属件被夹变形。底座部分采用360度可旋转结构，通过底座侧边的锁紧手柄就能完成钳身角度的固定，加工过程中需要调整工件朝向时，不用反复松开工件重新装夹，只需要松开底座锁止结构转动钳身到合适角度再锁紧即可，能大幅减少重复装夹的辅助时间，提升工位作业效率；底座的安装法兰上预留了多个螺栓安装孔，可以直接通过螺栓将台虎钳固定在钳工工作台的台面上，安装边界需要匹配工作台的台面厚度，预留出丝杠伸出、手柄转动的操作空间，

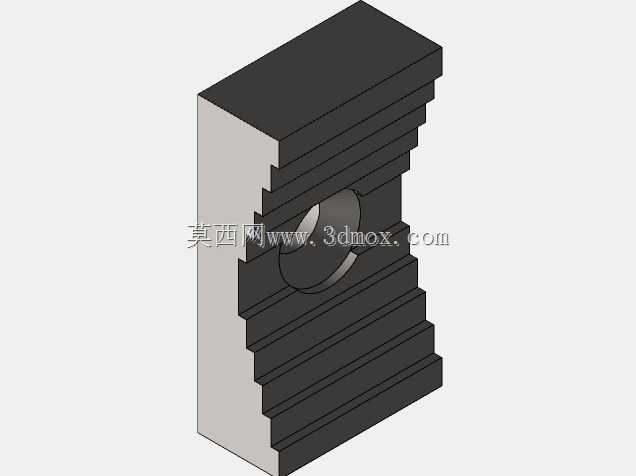

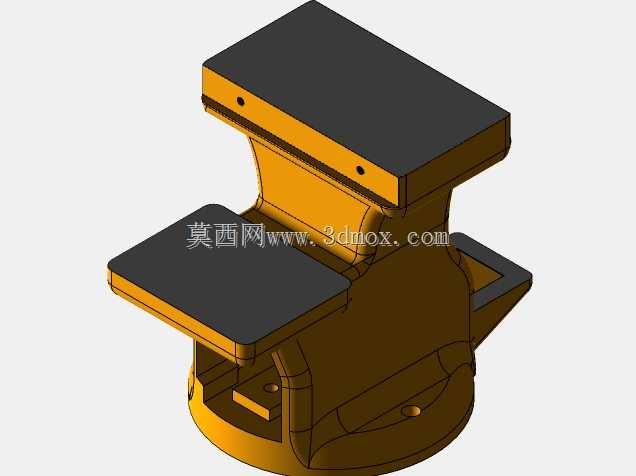

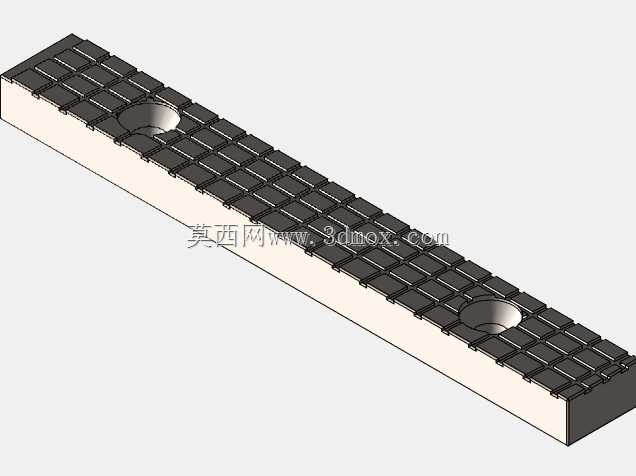

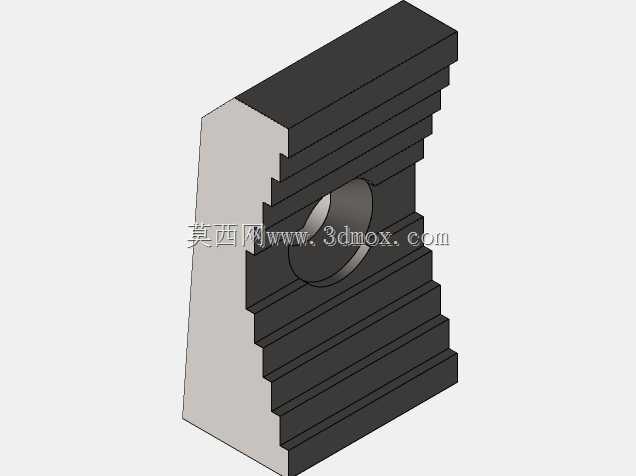

　　避免安装后手柄转动时与台边或其他工位器具产生干涉。从设计思路上，整个钳身采用一体式铸钢主体结构，壁厚分布充分考虑了夹持受力时的应力分布，在钳身与底座连接的转角位置、丝杠安装座位置都做了加强筋结构，避免大夹持力下出现钳身断裂或变形的问题；钳口板采用可拆卸设计，通过沉头螺钉固定在钳身上，长期使用齿面磨损后，可以直接更换钳口板，不用整体更换台虎钳，降低设备维护成本。针对不同的作业场景，钳口的开合行程覆盖了常规小型机械零件的夹持尺寸范围，从几毫米厚的薄板件到百余毫米宽的块状零件都能稳定装夹；旋转底座的锁紧结构采用偏心压紧原理，锁止时能让底座与安装面紧密贴合，保证加工过程中钳身不会出现晃动。在实际建模过程中，

　　各运动部件的配合间隙都按照实际装配公差做了预留，丝杠与螺母的配合、活动钳身与固定钳身的滑动导轨配合、底座旋转副的配合都符合实际加工装配的公差要求，既保证运动部件动作顺畅，又不会出现过大的间隙导致装夹精度下降。这类台虎钳作为机械加工工位最基础的工装夹具，其结构可靠性直接影响加工质量，设计过程中没有多余的冗余结构，所有结构都服务于稳定夹持、便捷操作、长寿命使用的核心需求，不管是用于钳工技能培训的教具演示，还是用于工装夹具的结构参考，都能完整还原实际设备的结构特点与运动逻辑。
