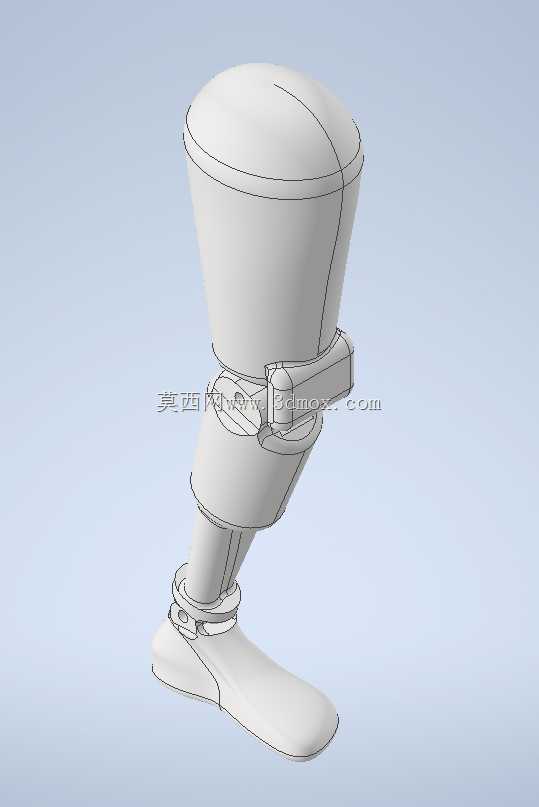

三自由度仿生腿部结构设计方案

　　这套仿生腿部结构的设计，最初是面向下肢外骨骼开发场景做的前置结构验证，核心是还原人体下肢从大腿残端承接、膝关节联动到踝关节支撑的完整运动链路，三个自由度的分配完全贴合人体下肢日常活动的运动范围，没有冗余的转动轴设计，避免后续外骨骼整机装配时出现运动干涉问题。从实际应用场景来看，这套结构既可以作为康复训练外骨骼的腿部承载基体，适配不同身高、不同残肢长度的用户做结构调整，也能作为动力外骨骼原型开发的结构参考，承接髋部驱动单元的动力输出，把扭矩传递到足部支撑端，满足平地行走、上下台阶、小幅度蹲起等常规动作的结构强度要求。

　　在功能特性设计上，大腿段采用上宽下窄的锥面承托结构，内壁预留了柔性衬垫的安装厚度，和残肢接触的边缘做了圆弧过渡处理，避免长期穿戴时对软组织造成压伤，锥面的锥度经过反复调整，既保证穿戴时的贴合度，也能在行走过程中分散垂直方向的载荷，不会出现局部应力集中的问题。膝关节位置的铰接结构没有采用外露的齿轮传动，而是把转动副内嵌在两段结构的衔接位置，外侧做了平滑的包覆造型，一方面能避免运动过程中衣物或者外部杂物卡入转动间隙，另一方面也能降低铰接位置的磕碰风险，转动副的阻尼预留了调节空间，后续可以根据使用需求加装阻尼片或者弹性复位件，匹配不同负重场景下的行走助力需求。小腿段的结构同样采用变截面设计，靠近膝关节的位置做了局部加厚，用来承接膝关节传递的弯曲载荷，往下逐渐收窄到踝关节位置，在保证结构强度的前提下尽可能降低整体重量，减少穿戴时的额外负重。踝关节位置采用了双段铰接的设计，除了前后方向的跖屈背屈自由度，还预留了小范围的内外翻转动余量，适配不平整路面行走时的角度自适应，足部的支撑面做了符合人体足底弧度的造型，预留了鞋垫和防滑鞋底的安装槽，和地面接触的位置做了平面度处理，保证站立时的支撑稳定性，不会出现局部应力过大导致的结构变形。

　　设计思路上全程围绕穿戴适配性和运动可靠性两个核心展开，没有做多余的装饰性结构，所有曲面造型都是为了适配人体轮廓或者优化应力分布。在做结构建模的时候，先从人体下肢的CT扫描数据提取了关键骨位点的坐标，确定三个自由度的转动中心位置，保证转动中心和人体下肢的生理转动中心完全重合，避免穿戴运动时出现牵扯感或者残肢与接受腔之间的相对滑移。大腿接受腔的开口尺寸参考了国内成年人群下肢残端的统计数据，预留了20mm的调节余量，可以通过增减衬垫厚度适配不同腿围的用户，膝关节的转动范围设置在0到135度之间，完全覆盖日常行走、坐立、上下台阶的活动角度，不会因为转动角度过大造成关节过伸损伤。踝关节的前后转动范围设置在背屈20度到跖屈40度之间，内外翻的活动余量控制在正负10度，既满足不平整路面的自适应需求，也不会因为活动范围过大造成踝关节扭伤。

　　从安装边界来看，整套结构的大腿段顶部预留了和髋部外骨骼框架连接的法兰接口，接口位置做了四个均布的安装孔，孔位间距和市面上主流的外骨骼髋部铝型材框架的安装尺寸完全匹配，不需要额外做转接件就能直接装配。膝关节的转动轴位置预留了动力输入的键槽接口，可以直接加装伺服电机或者谐波减速器做动力驱动，也可以换装被动阻尼件做成无动力康复辅具结构。小腿段的侧面预留了绑带安装的卡槽，不需要额外打孔就能固定穿戴绑带，卡槽的位置经过受力验算，刚好在小腿受力的中性层位置，绑带拉紧时不会造成结构变形。踝关节和足部的连接位置预留了力传感器的安装空间，可以后续加装足底压力传感器，采集行走过程中的足底压力分布数据，为外骨骼的动力控制提供数据支撑。整套结构的所有棱边都做了R3以上的圆角处理，没有尖锐的凸起，所有装配位置都预留了标准件的安装间隙，公差配合按照IT7级精度设置，3D打印或者机加工都能直接满足装配要求，不需要二次修配。在做结构强度校核的时候，按照100kg负重的工况做了静力学仿真，大腿接受腔的最大应力出现在和膝关节衔接的位置，数值远低于常用工程塑料的许用应力，小腿段的最大变形量控制在0.2mm以内，完全满足日常使用的刚度要求，不会因为长期负重出现结构蠕变。足部的支撑面做了防滑纹理的预留槽，装配橡胶防滑垫之后，在瓷砖、沥青路面等不同材质的地面上都能保证足够的摩擦力，不会出现行走打滑的问题。
