追风者ITX机箱水冷改装结构设计

　　本次呈现的是针对小尺寸ITX机箱的散热结构改装三维设计，核心解决SFF紧凑装机场景下长期存在的热节流痛点，这类小机箱常被用于桌面高性能计算、迷你工作站搭建、便携电竞主机配置等场景，用户对体积的严苛要求往往和硬件高负载散热需求形成直接矛盾，很多市售成品ITX机箱受限于外壳面板开孔率、内部风道走向限制，高负载下热量容易在腔体内部淤积，尤其是显卡、CPU这类高发热元件的热量无法快速导出，会触发硬件降频机制，直接影响运行稳定性。

　　设计过程中首先针对原机箱的气流路径做了全流程仿真验证，发现原结构仅支持单规格冷排顶部安装，且冷排上方的金属面板开孔面积不足，冷排排出的热空气有超过四成会在面板内侧形成涡流，重新回流到机箱腔体内部，同时显卡区域的热量因为没有独立的导风结构，会沿着主板托架缝隙扩散到电源仓区域，进一步抬升整机内部环境温度。针对这些问题，首先对后部排气区域做了结构扩容，重新设计了风扇罩结构，可兼容对应规格的高静压风扇，无需对外壳主体做破坏性修改即可完成装配，所有改装零件均适配原有安装孔位，用户可直接通过螺丝固定完成升级，不需要额外做打孔、切割等二次加工。

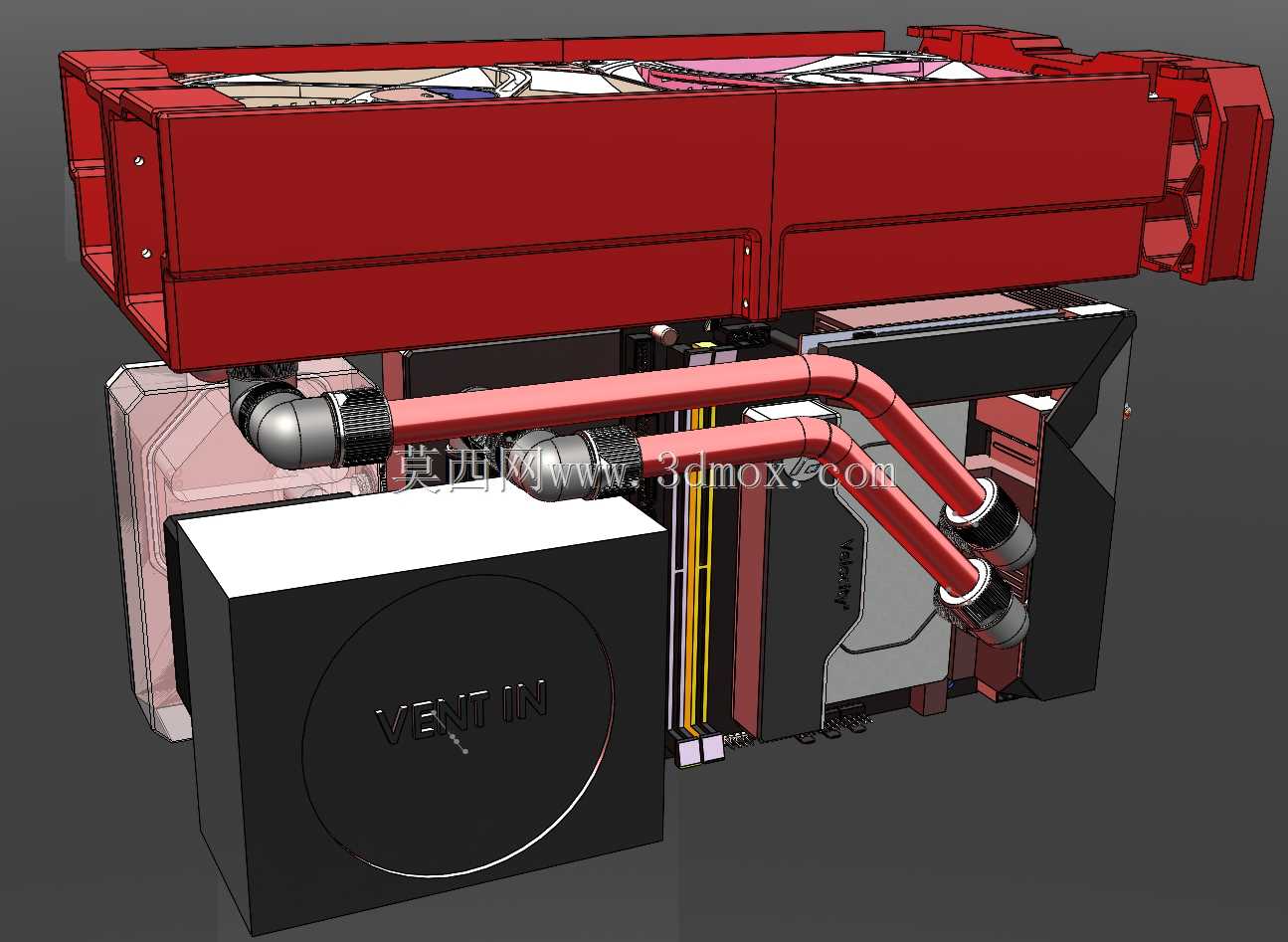

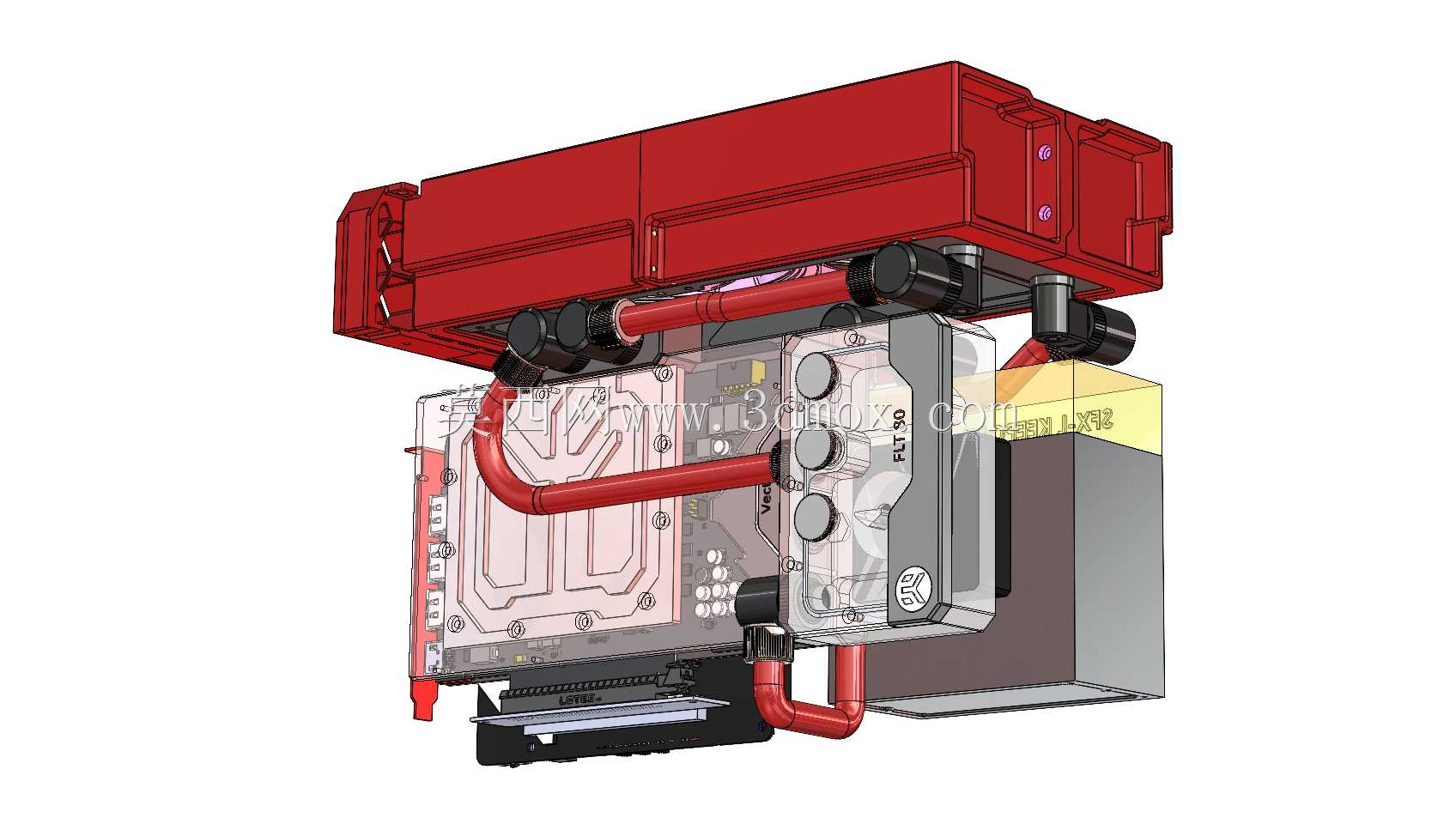

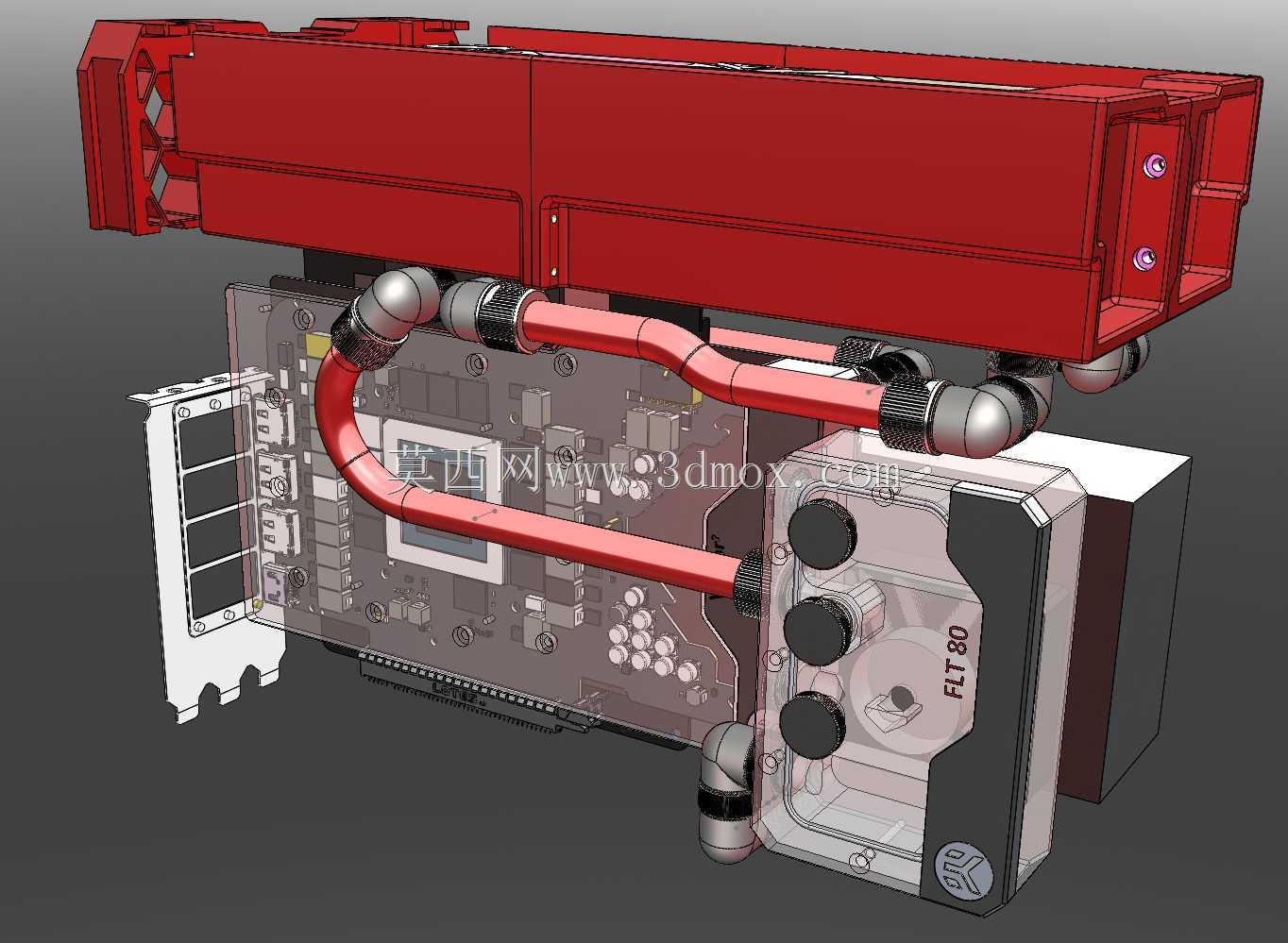

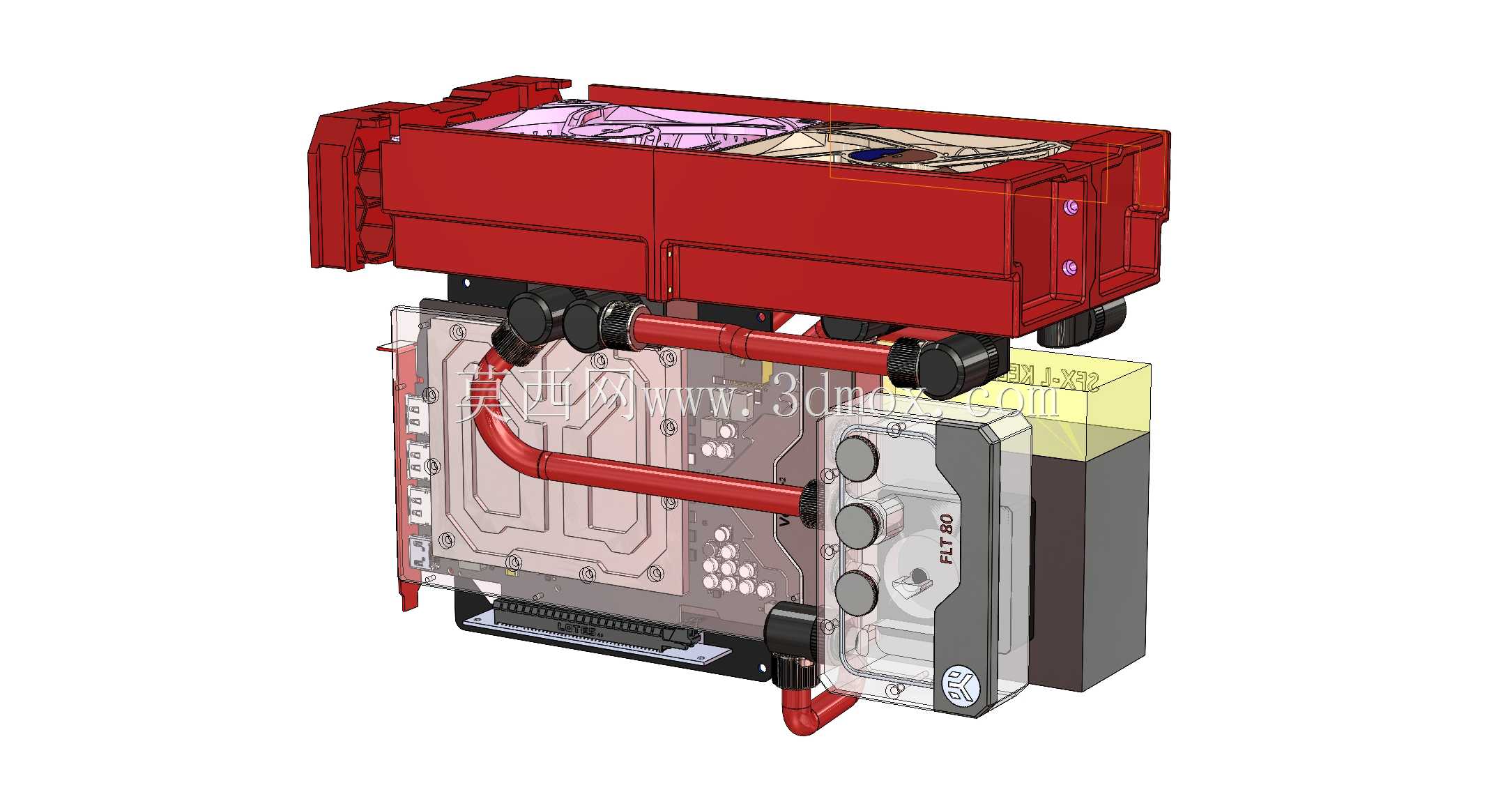

　　结构优化上特意调整了冷排安装位的间隙尺寸，给冷排和外壳面板之间预留了足够的泄压空间，避免热空气在冷排表面滞留，同时在风扇罩和外壳面板的衔接位置增加了密封结构，阻断热空气回流的路径，让高静压风扇吹出的气流可以全部穿过冷排鳍片，直接从外壳开孔排出到机箱外部。针对显卡区域的散热短板，额外设计了独立的导风通道结构，将显卡排出的热风直接引导到后部排气区域，避免热量在机箱下部淤积，同时重新规划了内部水冷管路的走线路径，避开核心气流通道，减少管路对风阻的影响，所有管路弯折半径均符合硬管、软管安装的最小半径要求，不会出现折管导致冷却液流量下降的问题。

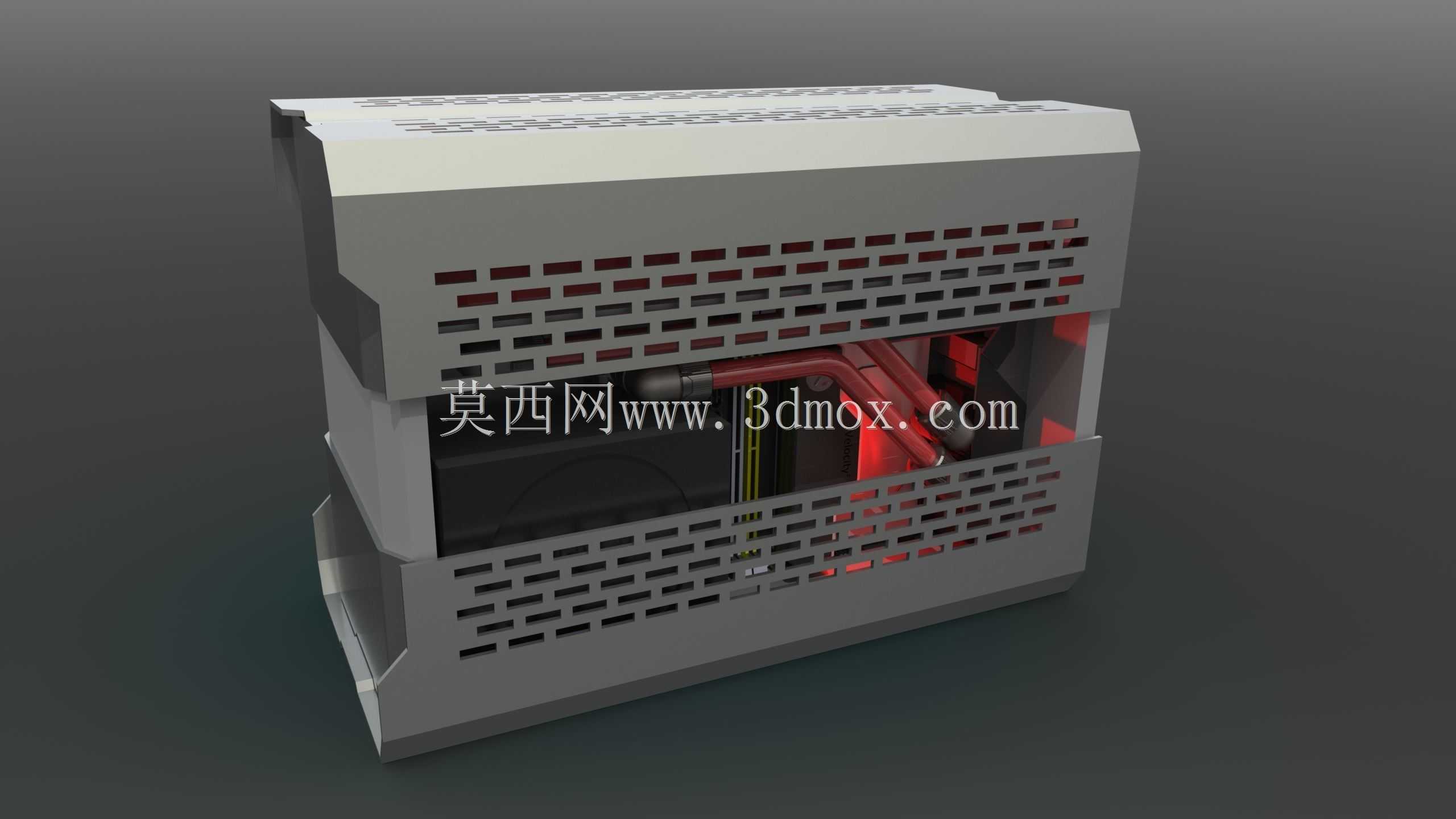

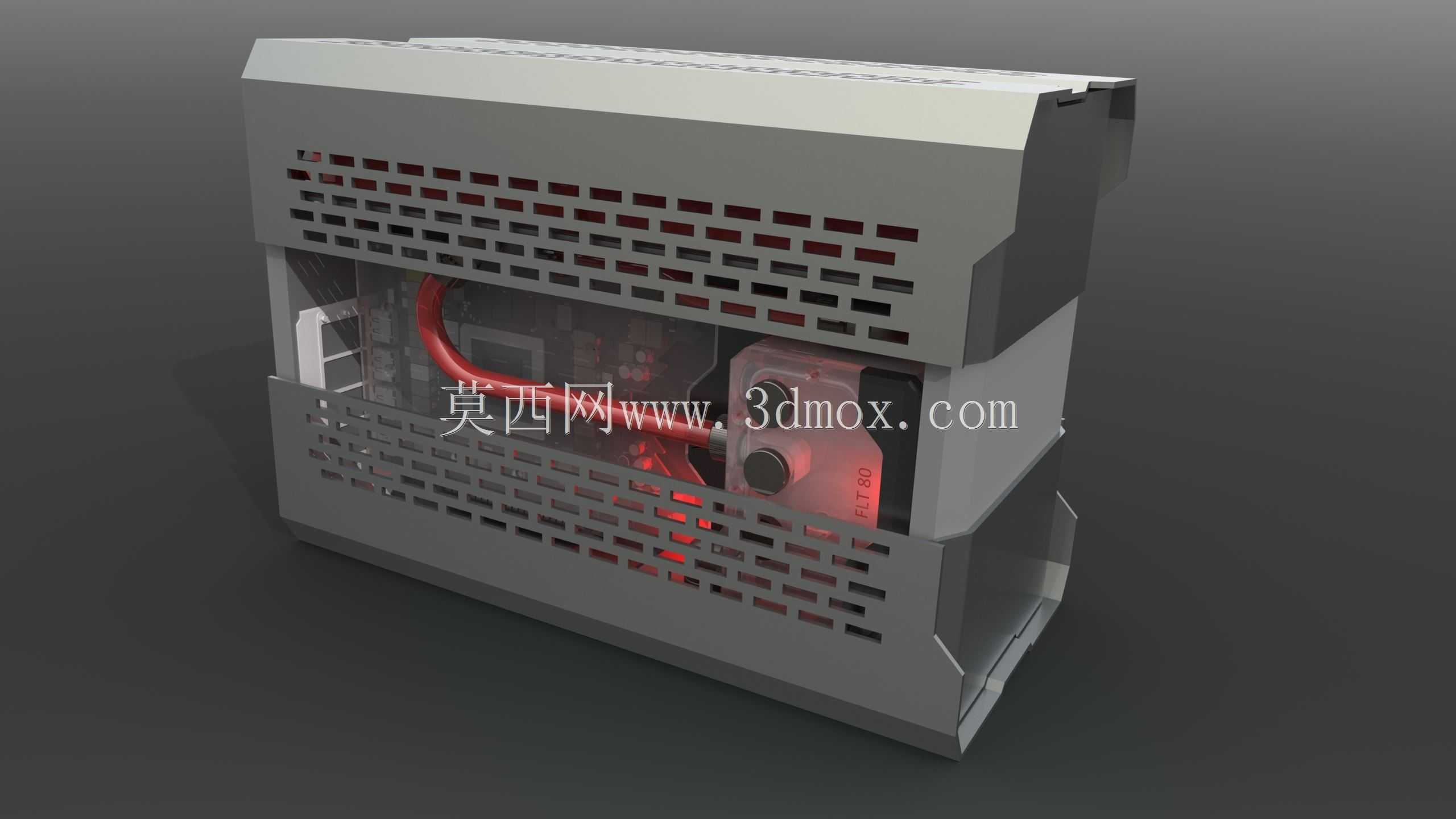

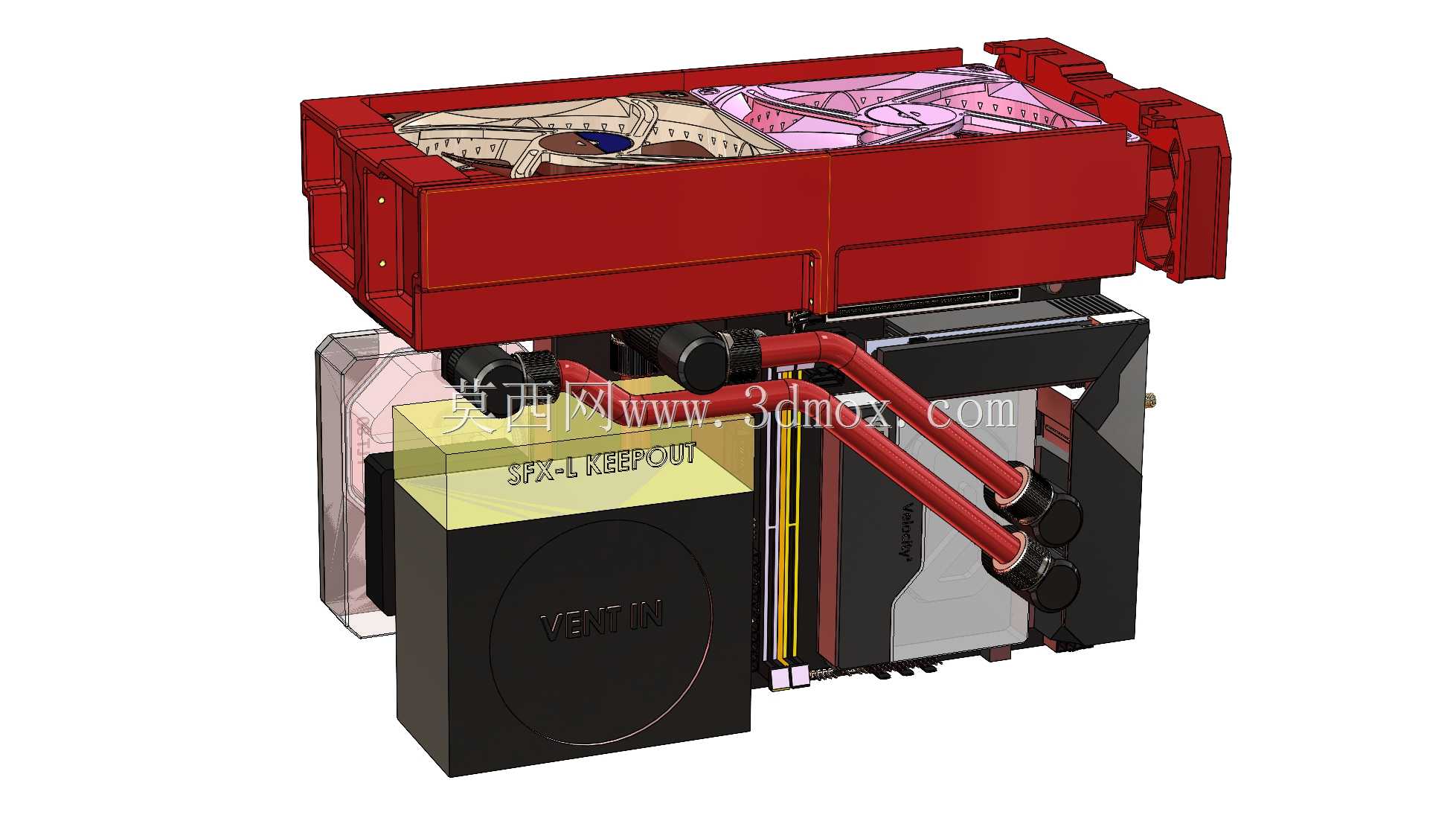

　　安装边界层面，所有改装结构均严格遵循原机箱的内部尺寸限制，不会额外增加机箱的外部长宽高尺寸，保留原机箱的便携性优势，冷排安装位兼容常规厚度的冷排产品，风扇固定位支持标准厚度的散热风扇，不会和内存、主板供电散热片、显卡供电接口等常见硬件产生干涉，显卡安装支架的调整也充分考虑了不同长度三风扇、双风扇显卡的安装需求，预留了足够的接线空间，用户在装配时不需要额外调整其他硬件的安装位置。

　　从实际散热逻辑来看，这套改装结构通过密封导风、扩容排气、路径优化三个维度的调整，让机箱内部形成完整的前进后出、下进上出的独立风道，冷排的换热效率可以得到充分发挥，高负载下硬件产生的热量可以被气流快速带出腔体，不会出现热量在内部循环的问题，能够让高性能硬件在小尺寸机箱内持续维持满负载运行状态，不会因为过热触发降频。结构设计上所有零件均做了壁厚优化，兼顾结构强度和轻量化要求，安装卡扣和固定孔位的公差控制在常规机加工、3D打印可实现的精度范围内，普通用户也可以自行完成零件制作和装配，不需要特殊的专业加工设备。
