25T红色阳极氧化铝制RC伺服摇臂结构

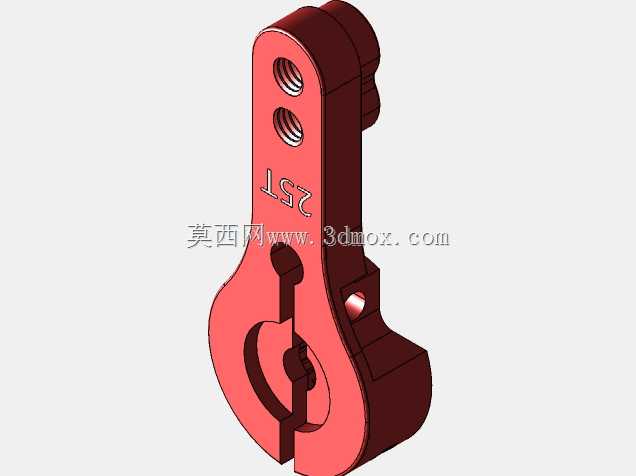

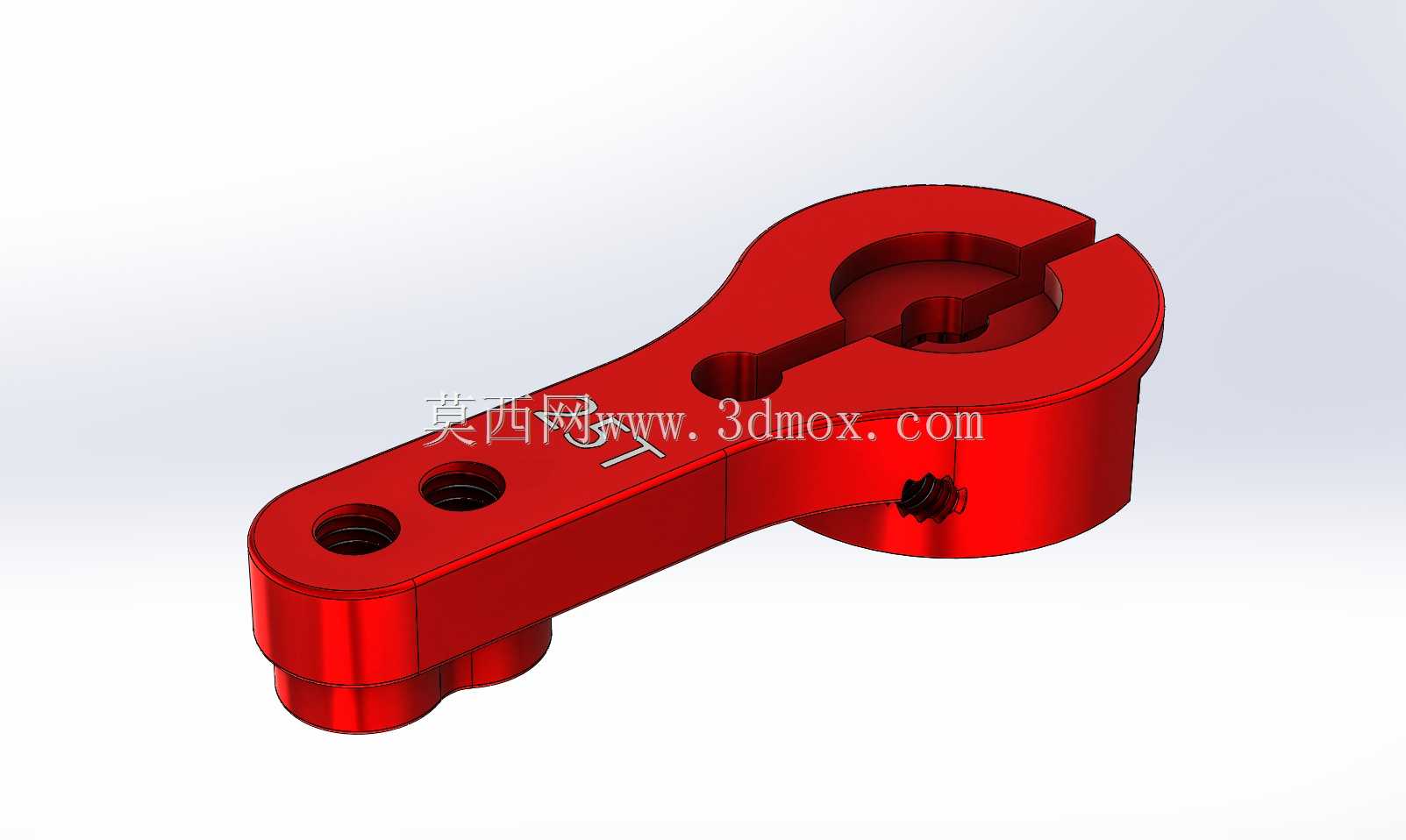

　　这款25T规格的伺服摇臂采用红色阳极氧化铝材质加工，核心应用场景覆盖遥控模型领域的越野RC车架、仿真攀爬车、平跑竞速车等各类需要舵机动力输出转换的结构中，作为舵机与转向、油门、刹车机构之间的动力传递连接件，承担着将舵机的旋转扭矩转化为执行机构往复摆动的核心作用，直接决定了遥控设备操控的响应精度与结构可靠性。

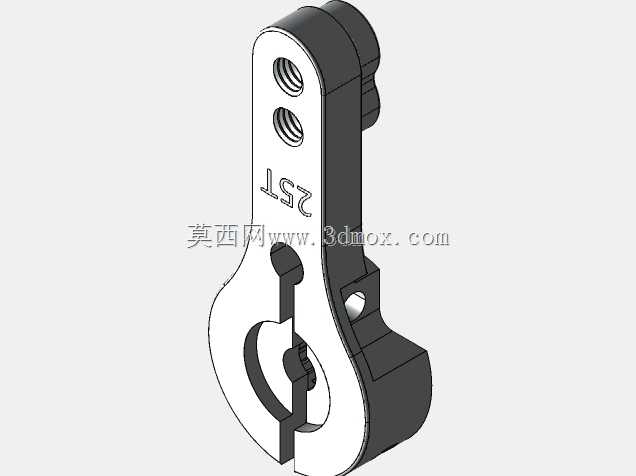

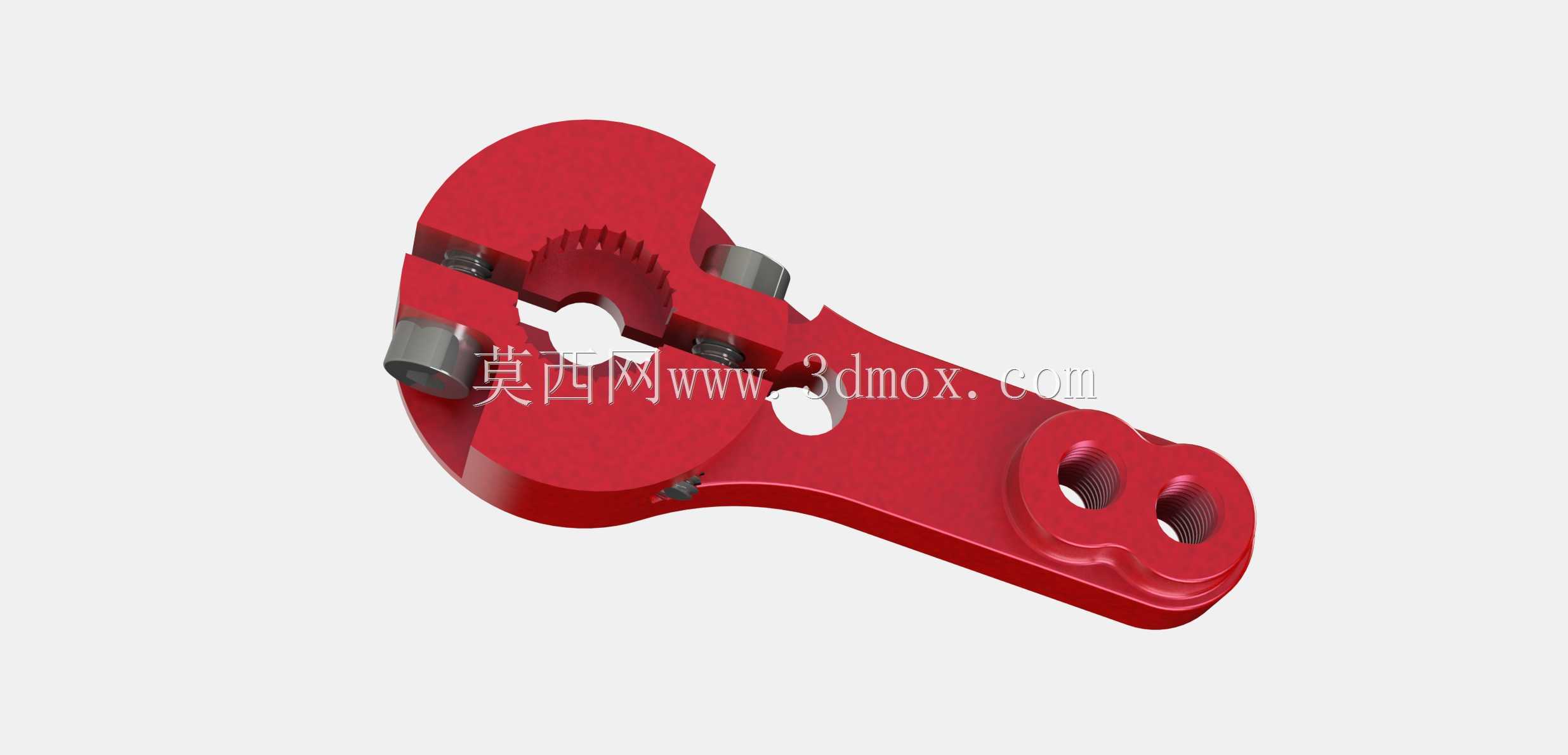

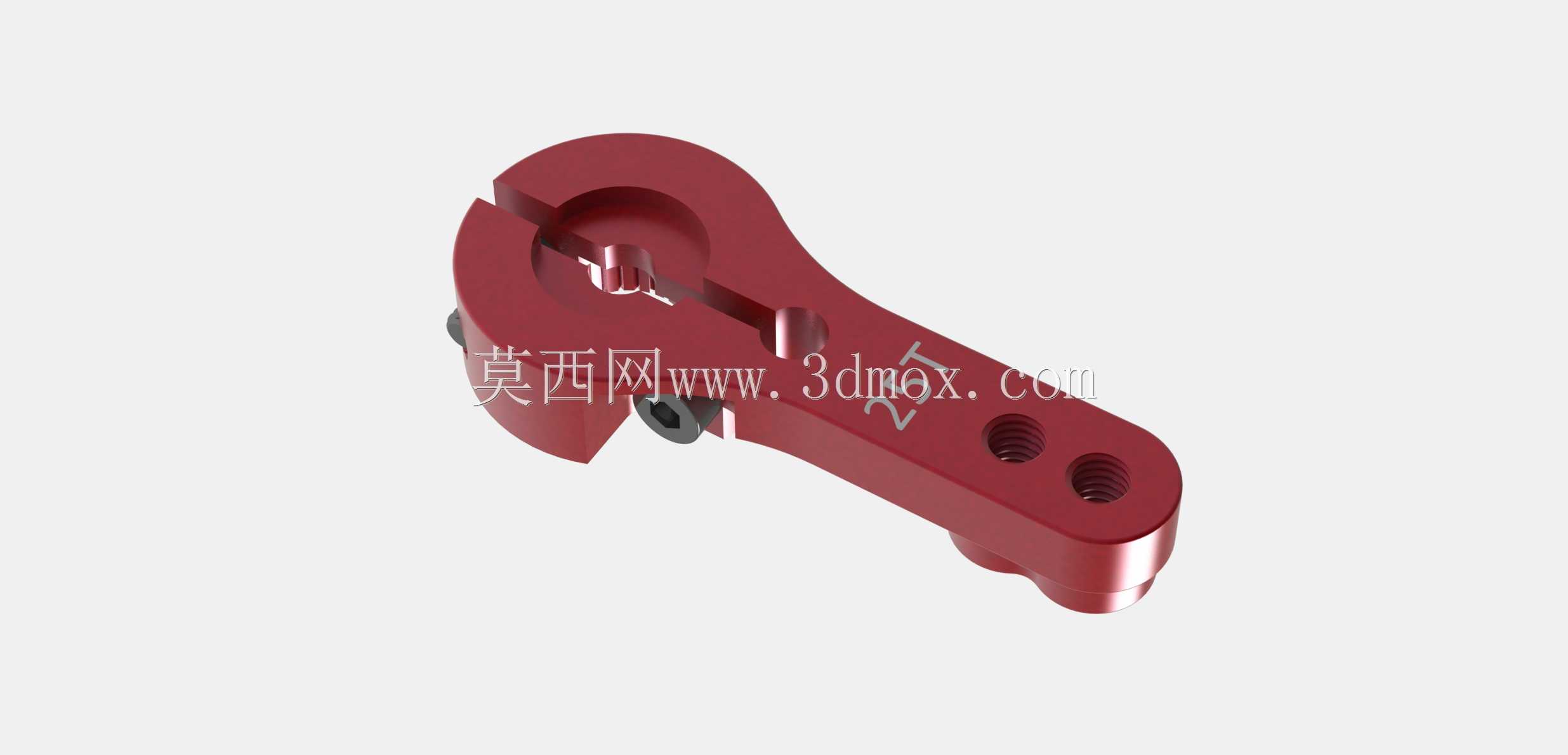

　　从实际使用场景来看，普通塑料材质的伺服摇臂在大扭矩舵机输出、越野飞坡冲击、频繁急打方向的工况下，很容易出现孔位滑牙、臂身断裂、夹紧位松脱的问题，这款铝制摇臂的设计正是针对这类失效点做了针对性优化。首先是与舵机输出轴配合的夹紧端，采用开缝式夹紧结构，搭配侧面锁紧螺钉，能够在25T标准花键轴上实现均匀的抱紧力，避免传统顶丝结构单点受力造成的花键磨损、轴孔打滑问题，安装时需要注意锁紧螺钉的拧紧力矩控制在合理范围，既要保证夹紧力足够抵消冲击载荷，又要避免力矩过大造成开缝处铝件塑性变形，失去夹紧弹性。

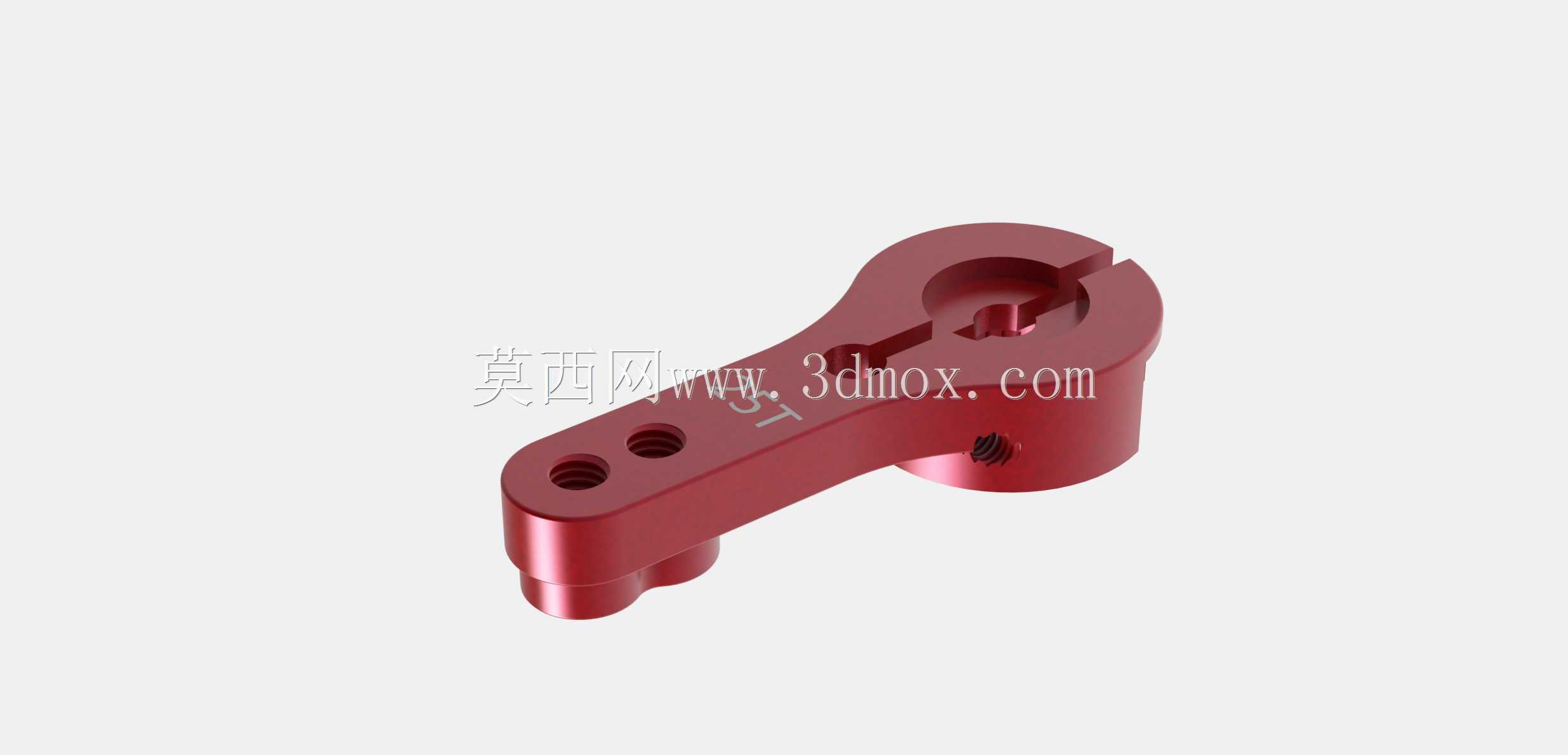

　　摇臂的主体结构采用等强度变截面设计，从夹紧端到末端安装位的厚度逐步过渡，既保证了扭矩传递路径上的结构刚度，又尽可能控制了零件自身重量，实际成品重量控制在3.6克左右，和同规格塑料摇臂的重量差控制在0.5克以内，不会给舵机增加额外的转动惯量负担，避免影响舵机的响应速度。臂身上预留的两个标准安装孔位，对应常用的M2球头扣安装尺寸，孔位位置经过实际样本测绘校准，和原厂塑料摇臂的安装孔距完全一致，可以直接替换同规格的原厂配件，不需要额外调整连杆长度，降低改装替换的调试成本。末端的双凸台结构是为了适配球头扣的安装限位，避免球头扣在摆动过程中出现轴向窜动，保证连杆传动的线性度，减少操控过程中的虚位。

　　设计过程中首先参照实际量产的铝制伺服臂样本进行逆向测绘，重点校准了25T花键孔的齿形参数、开缝宽度、安装孔位的同轴度与位置度，花键孔的尺寸公差按照H7级精度控制，既保证和标准舵机输出轴的配合间隙在合理范围，又不会因为过盈配合造成装配困难。表面的红色阳极氧化处理不仅是为了外观辨识度，更重要的是在铝件表面形成一层硬质氧化层，提升零件表面的耐磨性能与抗腐蚀能力，避免户外使用过程中泥水、灰尘造成的表面腐蚀与安装孔磨损。

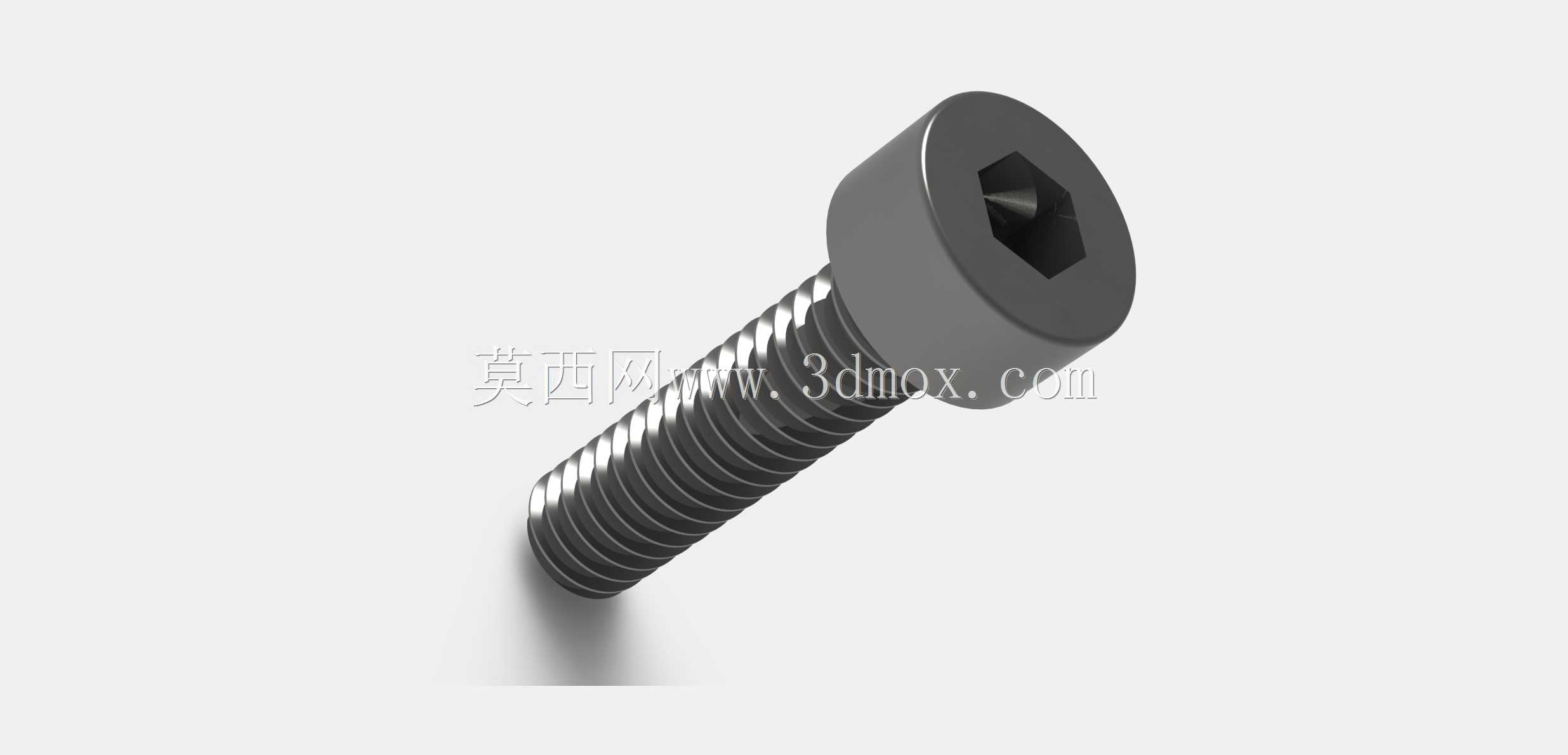

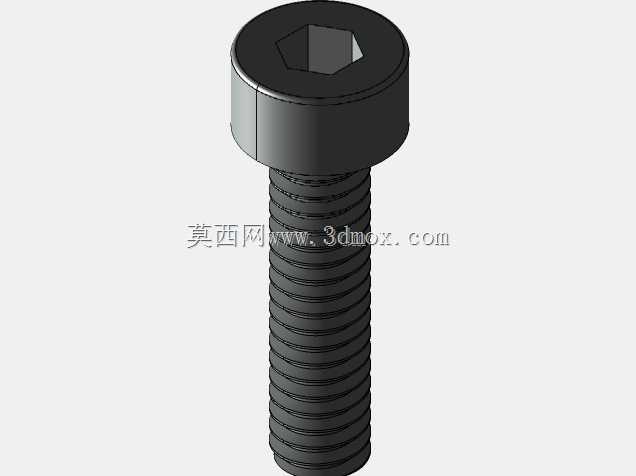

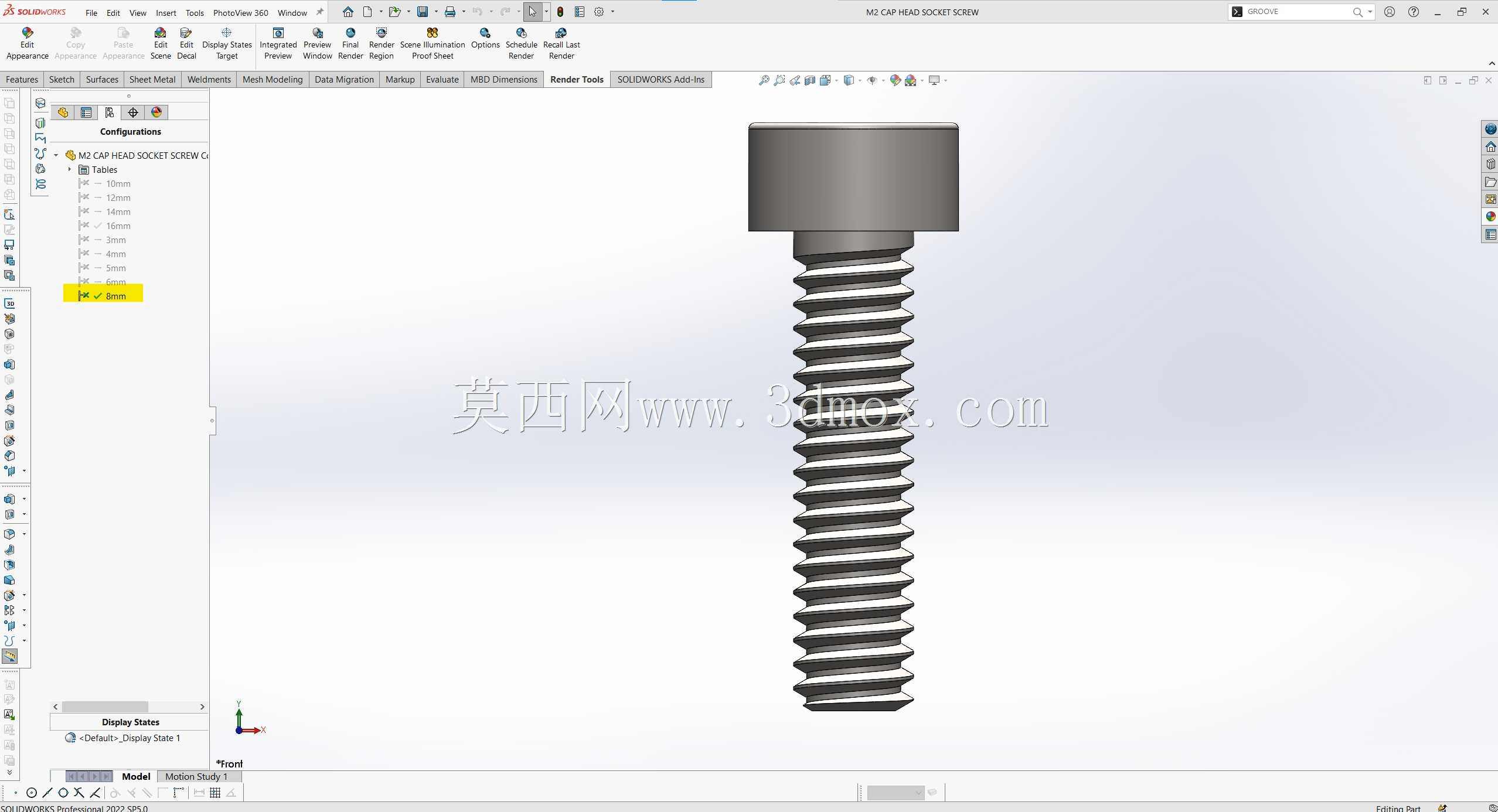

　　安装边界方面，这款摇臂的夹紧端外径、臂身宽度、整体长度都和标准25T金属摇臂的通用尺寸保持一致，不会和舵机安装座、车架上的其他结构件产生运动干涉，摆动过程中的最大回转半径经过校核，在常用的30度舵机摆动角度范围内，臂身不会触碰周边的布线、车架侧板等结构。配套的锁紧螺钉采用标准M2内六角带帽螺钉，建模时同步配置了不同长度的螺钉选项，可以根据实际装配时的夹紧厚度需求选择合适的螺钉长度，避免螺钉过长顶到舵机输出轴端面，或者过短造成啮合牙数不足、螺纹滑牙的问题。

　　从结构可靠性角度出发，设计时对臂身的应力集中点做了圆角过渡处理，特别是夹紧端开缝的末端、安装孔的周边位置，都做了R0.5以上的圆角，避免冲击载荷下应力集中造成的零件断裂。和塑料摇臂相比，铝制材质的抗蠕变性能更好，长时间受力下不会出现孔位拉长、臂身变形的问题，在大扭矩数码舵机、高压舵机的使用场景下，能够保持长期的传动精度，减少因为摇臂变形造成的操控虚位，提升RC设备的操控手感与稳定性。
