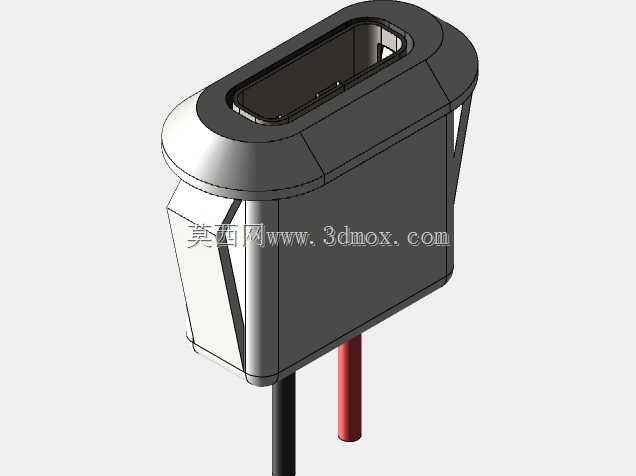

带卡扣Type-C大电流充电插孔母座结构

　　日常接触的消费类电子、小型工控手持终端、便携储能设备的充电链路里，接口母座是直接决定供电稳定性、插拔寿命的核心结构件，这款带卡扣的Type-C插孔母座，就是针对3A大电流快充场景优化的接插部件。做这类接口结构设计的时候，首先要平衡的是插拔手感与固定可靠性，很多外露式安装的母座如果仅靠壳体周圈的胶层或者螺丝固定，长期插拔后容易出现壳体偏移、引脚脱焊的问题，这款结构在母座主体两侧设计了嵌入式卡扣结构，安装时可以直接卡入设备面板的预制卡槽内，不需要额外打胶或者增加固定压片，装配效率能提升不少，同时卡扣的倒扣角度做了15度的斜角导向，装配时不会出现卡滞刮伤面板涂层的问题，拆卸维护时用薄撬片从卡扣让位槽伸入即可脱出，不会破坏周边壳体结构。

　　从功能特性来看，这款母座针对3A持续载流做了结构优化，内部的电源接触弹片采用了加宽的接触弧面，弹片的接触预压行程控制在0.3mm，既可以保证插合后接触电阻低于30毫欧，避免大电流通过时出现局部温升过高的问题，又不会因为预压力过大导致插拔力超标，按照常规消费电子的插拔寿命要求，这个预压参数可以支持至少10000次的正常插拔循环，弹片不会出现塑性变形导致接触不良。母座的外部壳体采用了圆角过渡的全包覆结构，顶部的插合入口做了0.5mm的导入倒角，公头插入时可以自动找正，不会出现斜插顶坏内部胶芯的问题，壳体的外露面做了细微的磨砂纹理处理，和常见的消费电子外壳质感匹配，不会出现明显的装配色差。从安装边界来看，

　　这款母座的主体外形为带切角的类方形结构，后部的引脚分为两排，电源引脚与信号引脚做了分区排布，电源引脚的焊盘宽度比信号引脚宽0.8mm，焊接时可以承受更大的焊锡量，避免大电流工况下焊盘脱焊，后部引出的两根定位柱分别对应电源正负极，长度比信号引脚长1.2mm，焊接时可以先接触PCB板的定位孔，实现整座的预固定，波峰焊或者手工焊时不会出现母座偏移的问题。实际选型应用的时候，要注意设备面板的安装开孔尺寸需要匹配母座的卡扣间距，开孔的边缘要做0.2mm的去毛刺处理，避免卡扣卡入时被毛刺顶住无法到位，母座后部与PCB板之间要预留至少2mm的安全间隙，避免焊盘凸起顶到母座底部导致装配间隙不均。在不同的应用场景里，

　　这款母座可以适配不同的外壳固定方式，如果是嵌入式安装在厚壁设备外壳上，两侧的卡扣可以直接卡在外壳内壁，不需要额外的固定结构；如果是薄壁外壳安装，可以在卡扣位置增加0.5mm厚的不锈钢压片，进一步提升长期插拔后的固定强度。设计这款结构的时候，特意将母座的插合端面与外壳安装面的齐平度公差控制在±0.1mm，既不会因为母座突出过多影响外观，也不会因为母座内凹导致公头无法完全插合出现接触不良，内部的胶芯结构采用了隔栏式设计，每个接触弹片之间都有绝缘隔层，即使在潮湿凝露的工况下，也不会出现相邻引脚爬电短路的问题，胶芯的耐温参数可以满足260度无铅波峰焊的工艺要求，过炉时不会出现胶芯变形、弹片移位的问题。很多工程师在选型Type-C母座的时候容易忽略卡扣的受力方向，这款母座的卡扣受力方向与插拔力方向垂直，插拔时的轴向力不会直接作用在卡扣上，只会由卡扣承担径向的固定力，这样的设计可以大幅降低长期插拔后卡扣断裂的风险，母座的金属外壳采用了镀镍处理，底层铜材的厚度为0.3mm，既有足够的结构强度，又可以起到良好的电磁屏蔽作用，避免快充时的电流波动干扰设备内部的敏感电路。
