DIN3021标准重型弹簧卡箍紧固连接件

　　在流体输送管路的装配场景里，弹簧卡箍是替代传统螺栓式喉箍的快装紧固元件，这款符合DIN3021标准的重型弹簧卡箍，主要适配低压流体管路的软管与硬管插接部位的紧固需求，常见应用在车用冷却回路、气动设备气源管路、小型液压系统回油管路、民用给排水软管接驳等场景，相比需要工具拧紧的喉箍，它的安装效率更高，且能在一定范围内自适应管路的冷热形变，避免长期使用后出现松动渗漏的问题。

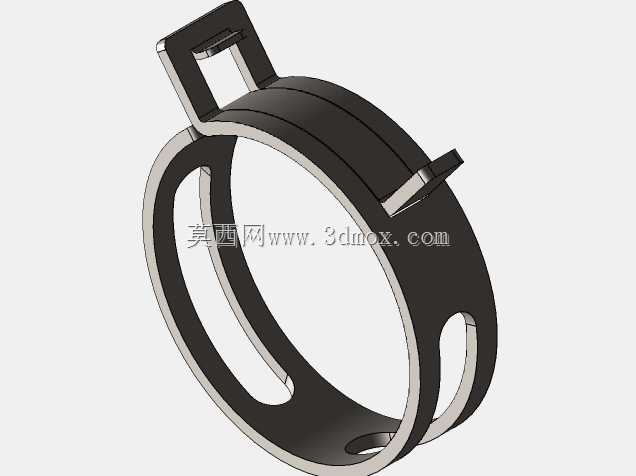

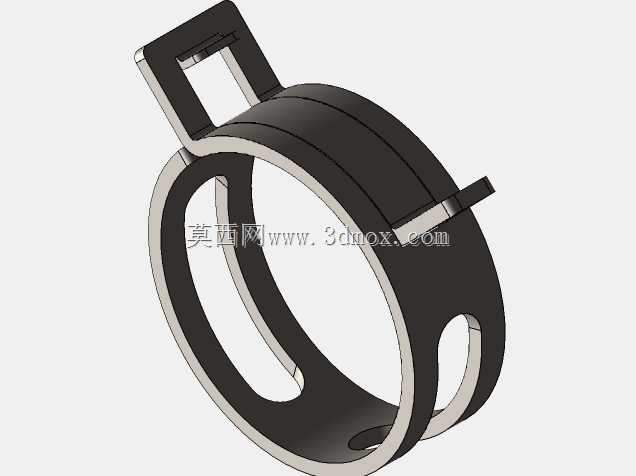

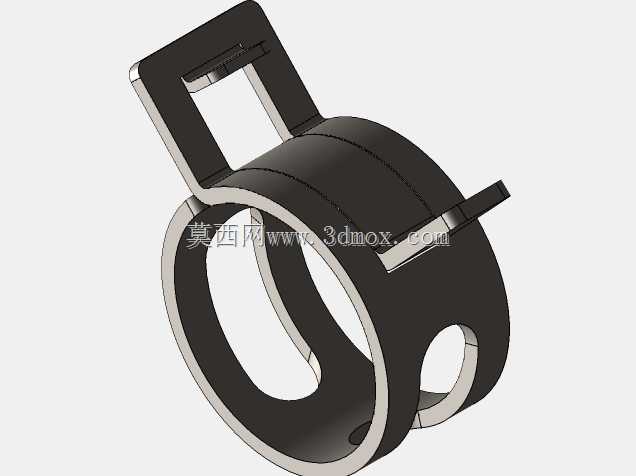

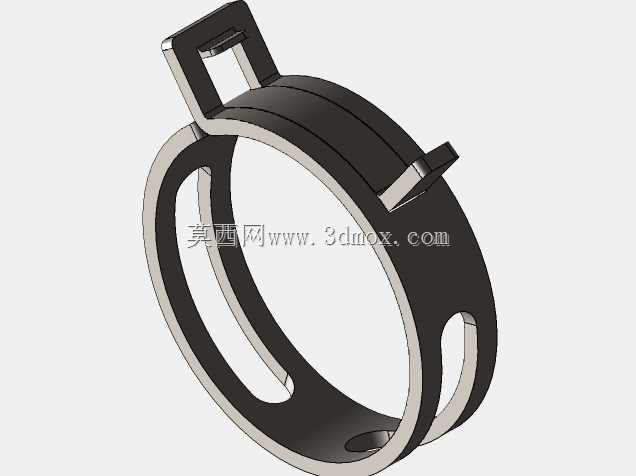

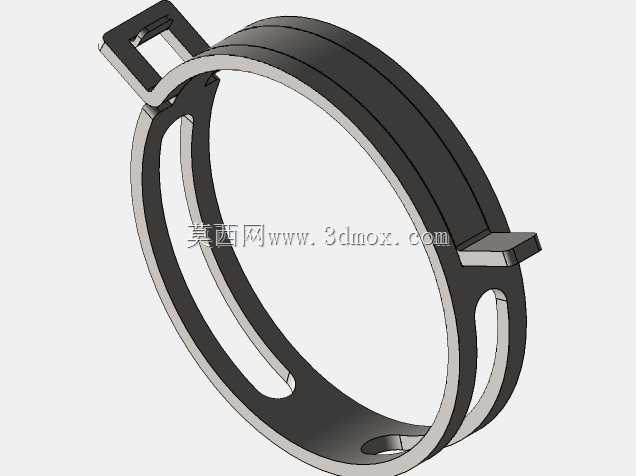

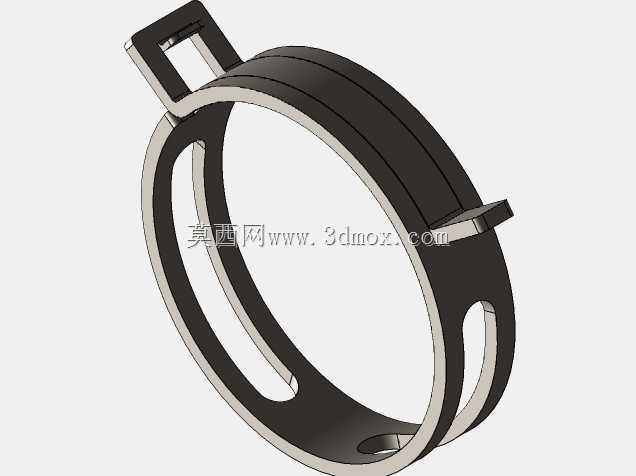

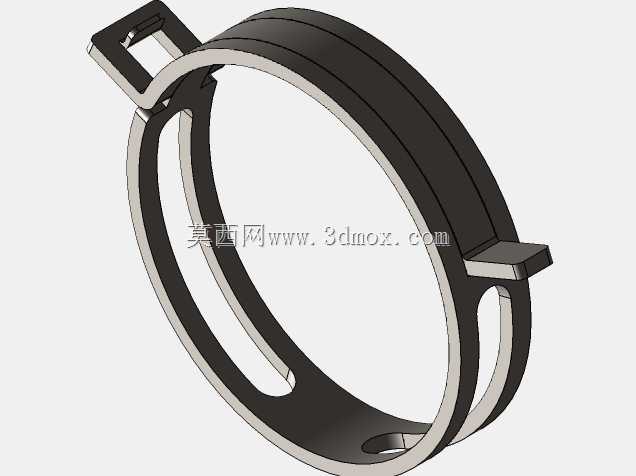

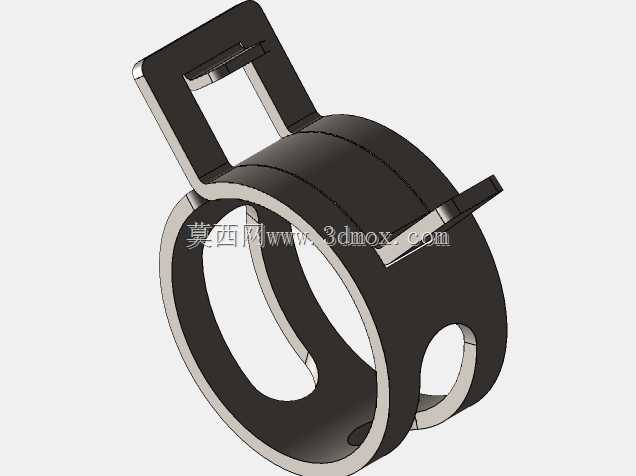

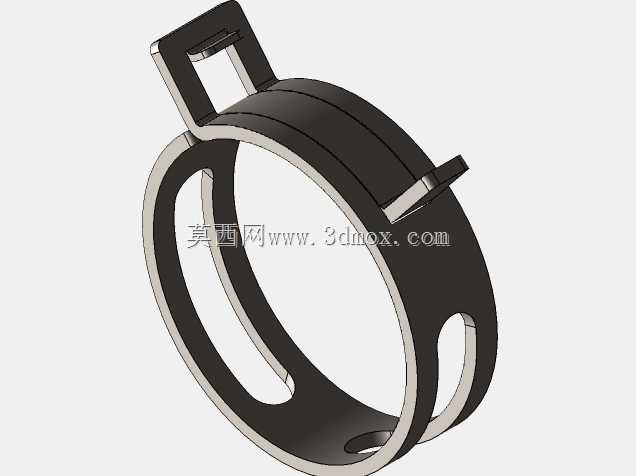

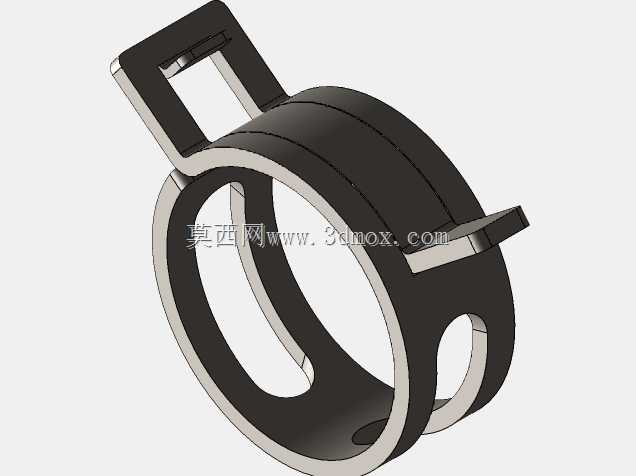

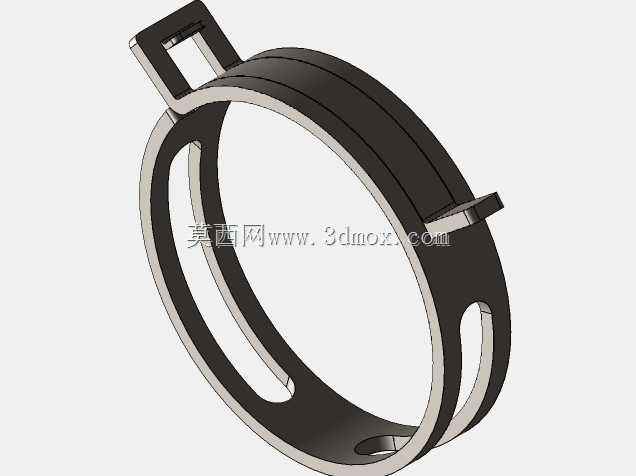

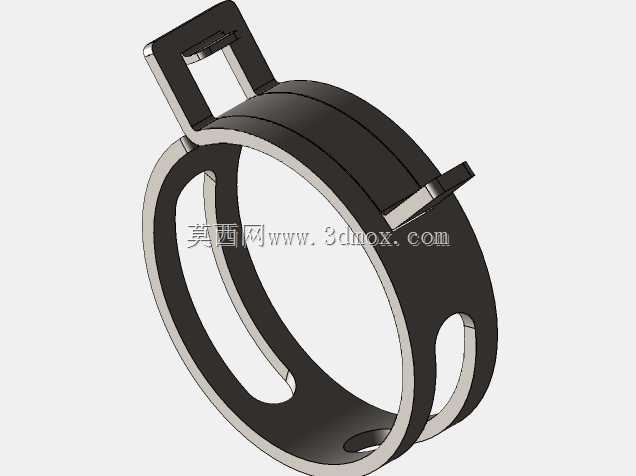

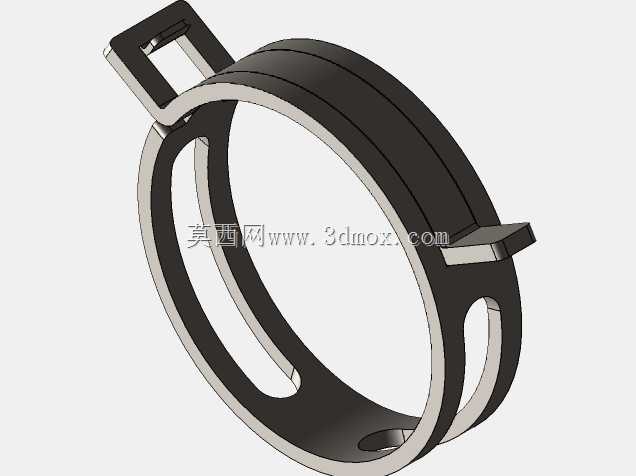

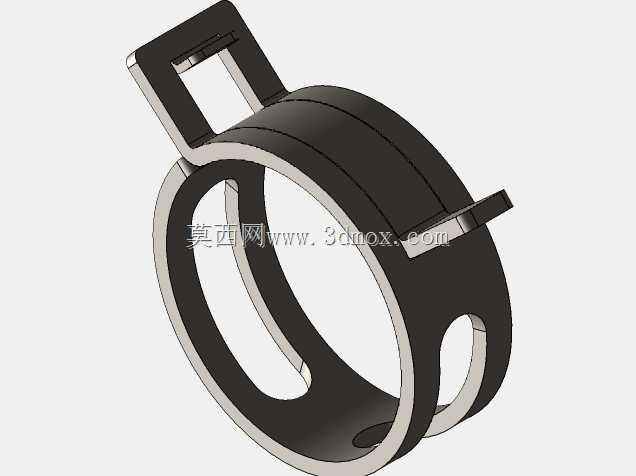

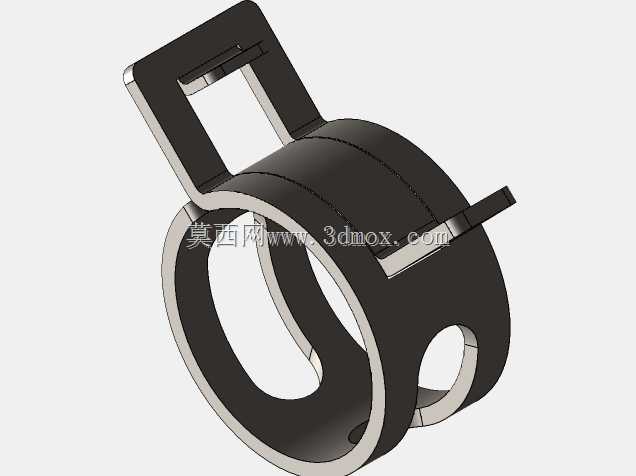

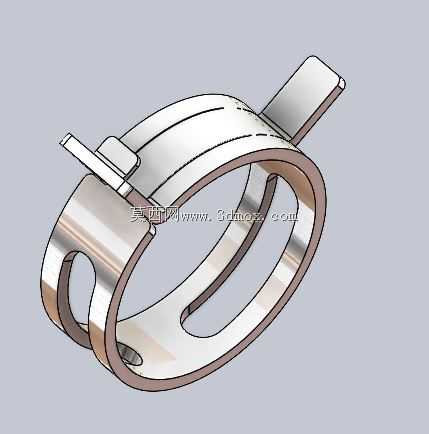

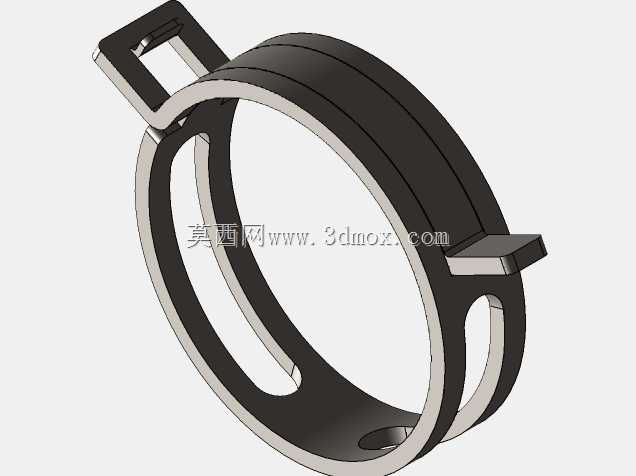

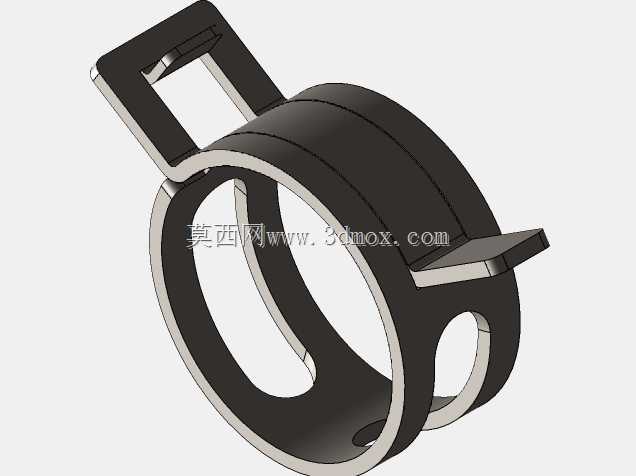

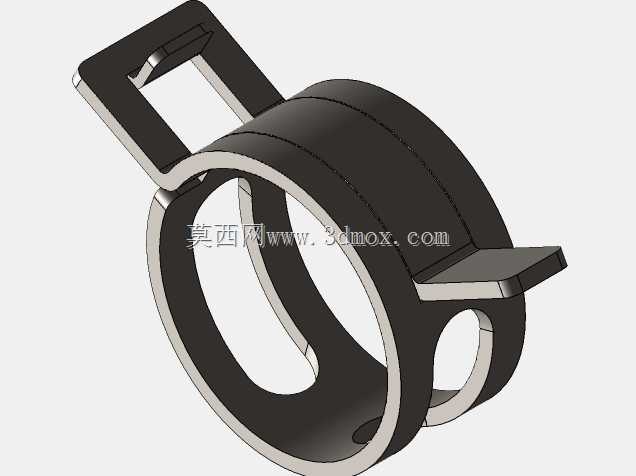

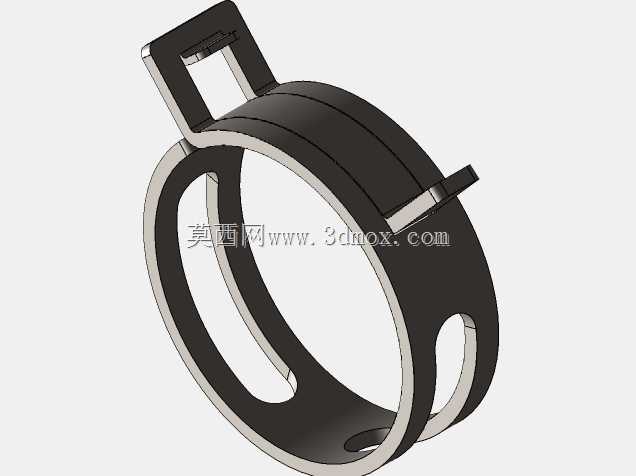

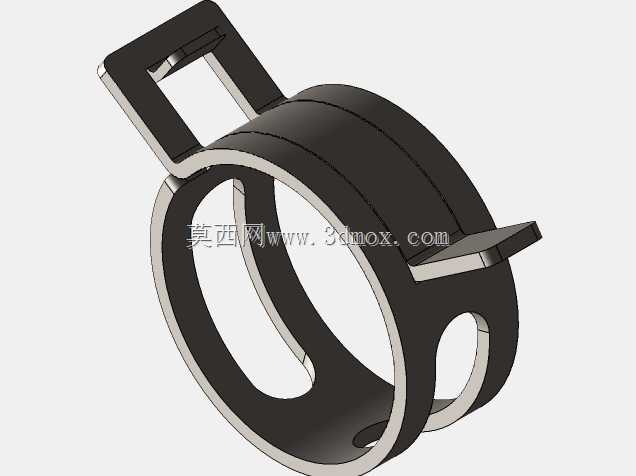

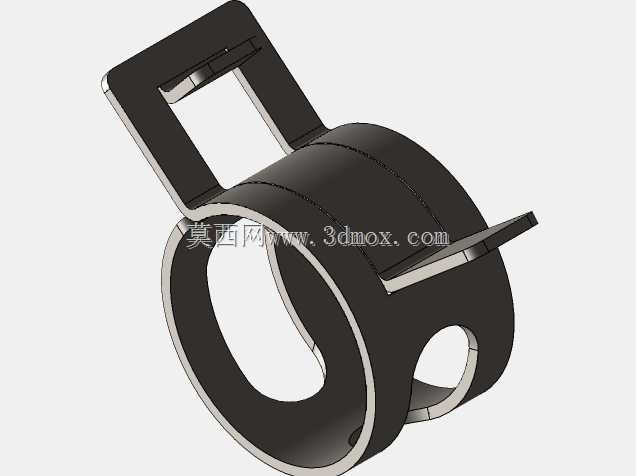

　　从结构设计逻辑来看，这款卡箍采用单钢带卷制成型的开口环结构，整体依靠弹簧钢带自身的弹性形变提供抱紧力，环身开设的长条形镂空是核心的形变补偿结构，当卡箍被撑开套入管路接头位置后，钢带的回弹应力会均匀作用在整个圆周接触面上，不会像局部拧紧的喉箍那样出现应力集中导致软管被压裂的情况。卡箍两端延伸出的扳动耳是安装施力位，装配时只需用卡箍钳夹住两个扳动耳向内施力，就能将环身撑开，对准管路插接的卡位后松开钳口即可完成固定，整个安装过程无需拧动螺栓，单工位装配耗时不到传统喉箍的三分之一，非常适合批量装配的生产线使用。

　　在功能特性上，这款重型卡箍的钢带厚度比普通轻型弹簧卡箍提升约30%，抱紧力更大，适配的管路压力范围最高可达1.6MPa，能够覆盖绝大多数低压流体输送的工况需求。卡箍的边缘做了圆弧钝化处理，不会在安装和使用过程中割伤软管外壁，也能避免装配工人被锐边划伤。环身的内径公差控制在±0.1mm范围内，和标准规格的管路接头配合时，抱紧力的一致性较好，不会出现同批次卡箍松紧差异过大的问题。卡箍表面做了镀锌钝化处理，具备基础的防锈能力，在普通室内工况下使用寿命可达5年以上，若用于户外或腐蚀环境，也可根据需求更换不锈钢材质的钢带版本。

　　从安装边界来看，这款卡箍的轴向宽度根据适配管径的不同有对应规格，以常用的25mm管径适配款为例，轴向宽度为12mm，安装时需要在软管插接位置预留至少15mm的轴向空间，确保卡箍能完全卡在硬管接头的环形卡位槽内，不会因为管路窜动导致卡箍脱落。卡箍撑开后的最大内径比标称适配管径大4mm左右，安装时不需要过度撑开就能顺利套入，避免钢带因为超过弹性形变极限出现永久变形，导致抱紧力失效。需要注意的是，这类弹簧卡箍不适用于高压管路或者硬管之间的刚性连接，仅适合软管与硬管插接后的紧固，若管路存在较大的脉冲压力，还需要搭配防脱卡扣使用，避免压力波动导致卡箍弹脱。

　　在三维建模的实现上，这款卡箍的建模重点在于钢带卷制的曲率控制，以及扳动耳位置的折弯角度还原，环身的镂空槽位置需要和整体曲率完全贴合，不能出现拉伸变形的破面。建模时需要先绘制钢带的展开轮廓，再通过卷圆、折弯等特征成型，最后做边缘的圆角处理，确保模型和实物的装配尺寸完全一致，方便后续做管路装配的干涉检查时，能准确模拟卡箍安装后的空间占位，避免设计阶段出现管路和周边结构件的间隙不足问题。对于设备选型的工程师来说，这类标准件的三维模型可以直接导入装配体，不需要自行绘制，能大幅缩短管路系统的设计周期，同时可以通过模型直接核对卡箍的安装空间是否足够，提前规避装配阶段的干涉问题。
