六角垫圈头自攻钻尾钣金螺钉结构

　　日常做钣金柜体、轻钢龙骨搭建、薄金属板拼接的场景里，这类带钻头的六角垫圈头自攻螺钉是用得极频繁的紧固件，不用提前在被连接件上预制螺纹底孔，也不用额外搭配螺母，单靠自身的钻尾切削结构和自攻螺纹段，就能一次性完成钻孔、攻丝、锁紧的全套工序，比普通自攻螺钉少了一道预钻孔的工序，在现场安装、批量装配的场景里能省不少辅助工时。

　　从结构设计逻辑来看，最前端的钻尾部分是整个螺钉的核心功能段，切削刃的角度、排屑槽的宽度都是经过适配的，针对0.5mm到3mm厚度的冷轧钢板、镀锌钣金件，钻尾能在电钻的驱动下快速切出底孔，不会出现打滑、钻偏的情况，也不会因为切削阻力过大导致螺钉拧断。紧接着钻尾的是自攻螺纹段，牙型是专门针对薄金属板设计的，牙距比普通机螺钉更宽，牙峰更锋利，拧入的时候能在钻好的底孔内壁挤压出连续的内螺纹，和被连接件形成足够的啮合长度，保证连接强度不会因为板件薄而出现滑牙。

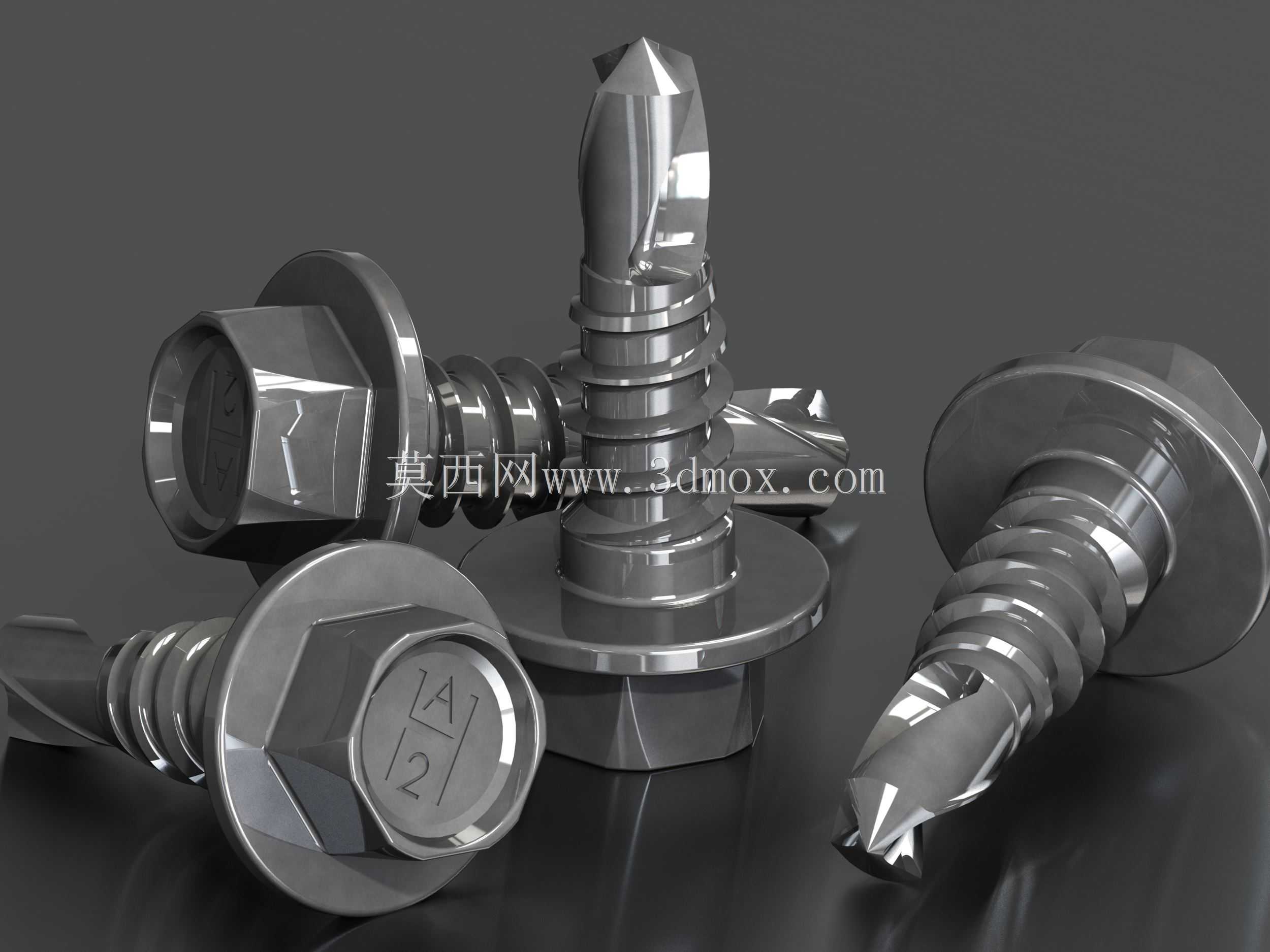

　　头部采用六角法兰面的结构，和普通外六角螺钉不同的是，法兰面和螺杆是一体成型的，相当于自带了一个平垫圈，安装的时候不需要额外加垫片，法兰面的承压面积比普通六角头大3倍左右，锁紧的时候能把压力均匀分散在钣金件表面，不会因为拧紧力过大把薄钣金压出凹陷，也能在长期受振动的工况下，增大接触摩擦力，降低螺钉松动的概率。六角头的对边尺寸是标准件规格，适配常规的电动扳手套筒、手动六角套筒，现场施工的时候不用找特殊工具，普通的装配工具就能直接用，容错率很高。

　　这款螺钉的公称规格是5mm，有效锁紧长度25mm，安装的时候要注意边界尺寸：法兰面的外径大概12mm，所以在钣金件上排布螺钉的时候，孔位中心到板件边缘的距离至少要留7mm以上，避免法兰面压到板边导致锁紧不牢；螺钉拧入之后，螺杆伸出被连接件背面的长度控制在3-5mm最合适，太长会剐蹭内部的线缆、零件，太短则螺纹啮合长度不够，受拉力的时候容易脱开。

　　在实际选型的时候，要根据被连接件的总厚度来选螺钉长度，比如两层2mm厚的钣金叠装，总厚度4mm，加上钻尾的长度5mm，再留3mm的余量，选25mm长度的规格刚好合适，不会出现拧不到位或者顶穿对面结构的问题。表面处理一般采用镀锌钝化，在普通室内干燥环境下防锈能力足够，要是用在户外或者潮湿的工况下，也可以换不锈钢材质的同规格产品，结构尺寸是完全通用的，不用重新调整安装孔位。

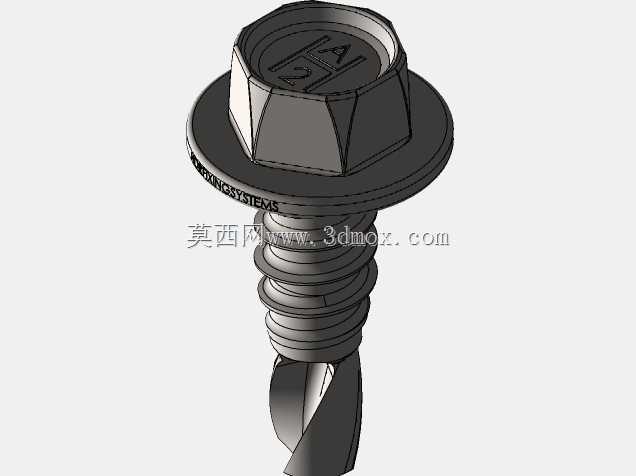

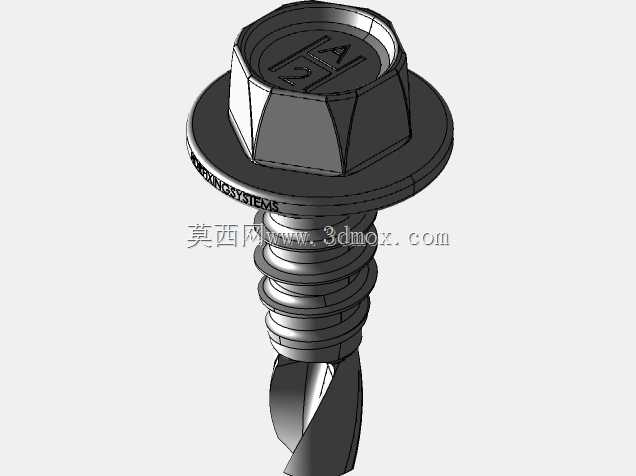

　　做三维建模的时候，要重点还原几个关键特征：钻尾的切削刃角度要和实物一致，不能做成尖锥状，不然渲染或者做装配模拟的时候，无法体现钻削的功能特性；螺纹段的牙型要符合自攻螺钉的牙型标准，不能照搬普通机螺钉的三角牙，不然做干涉检查的时候会出现啮合错误；法兰面和六角头的过渡圆角要做出来，这个位置是应力集中区，实际生产的时候这个圆角是必须的，建模的时候漏掉的话，做有限元受力分析的时候会出现应力值异常偏大的问题，和实际工况不符。另外，头部的标识字符是生产过程中的模具号和强度等级标记，建模的时候可以做浅浮雕特征，还原真实零件的细节，不用刻意省略。

　　这类紧固件在电气柜装配、轻钢龙骨隔墙安装、汽车钣金维修、通风管道拼接的场景里用量极大，因为不用预攻丝、不用配螺母，单人就能快速完成装配，相比传统的螺栓螺母连接，装配效率能提升60%以上，而且在薄钣金的连接场景里，连接可靠性比抽芯铆钉更高，后期拆卸维护也更方便，只需要反向拧出螺钉就能拆开结构，不会像铆钉那样拆完就破坏板件。做结构设计的时候，只要核算好拧紧力矩，控制在8-10N·m的范围内，就能保证既锁紧可靠，又不会拧滑牙或者把钣金压变形，完全能满足常规静态连接、轻度振动工况下的连接需求。
