桌面级熔融沉积成型3D打印设备结构

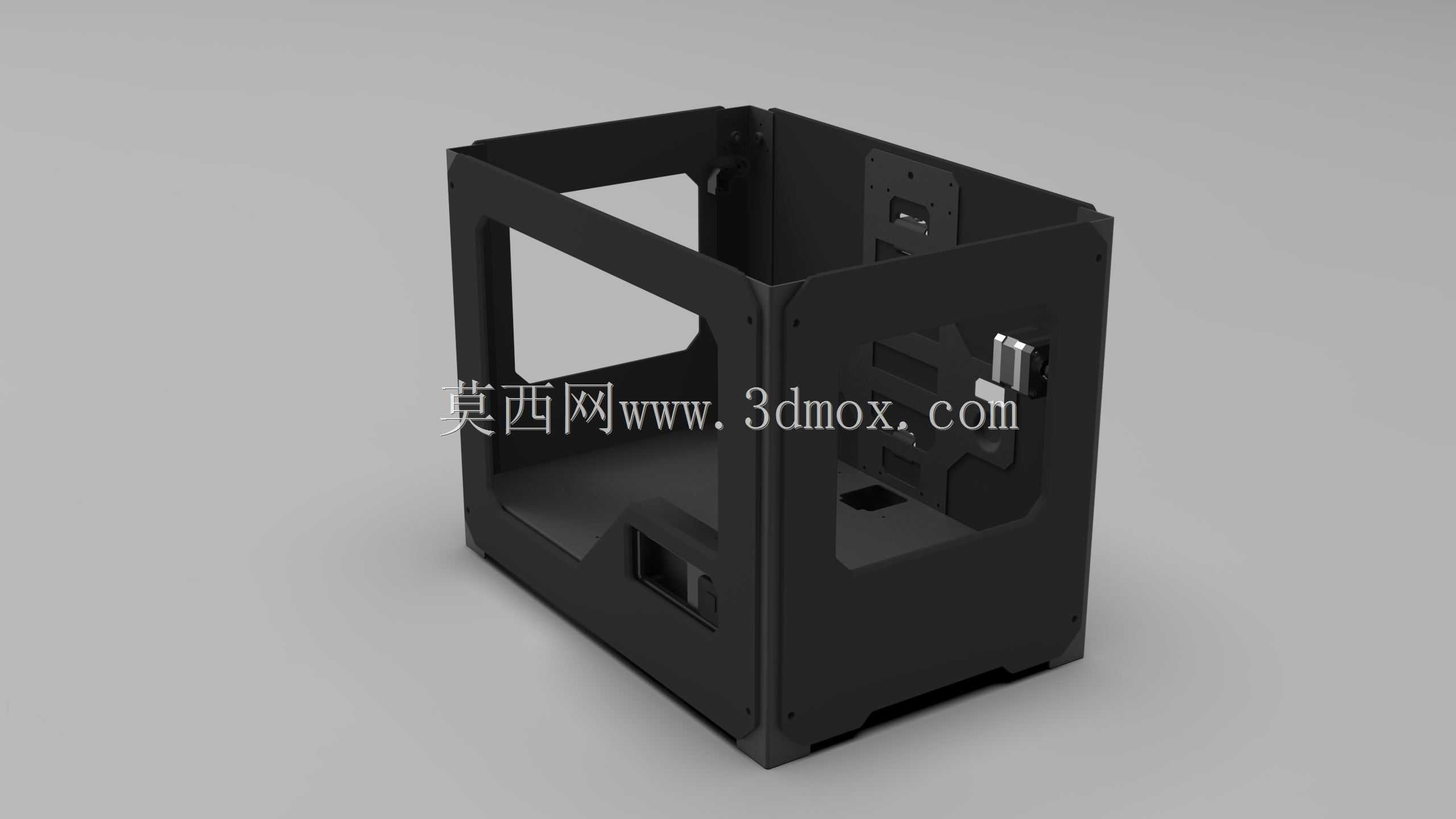

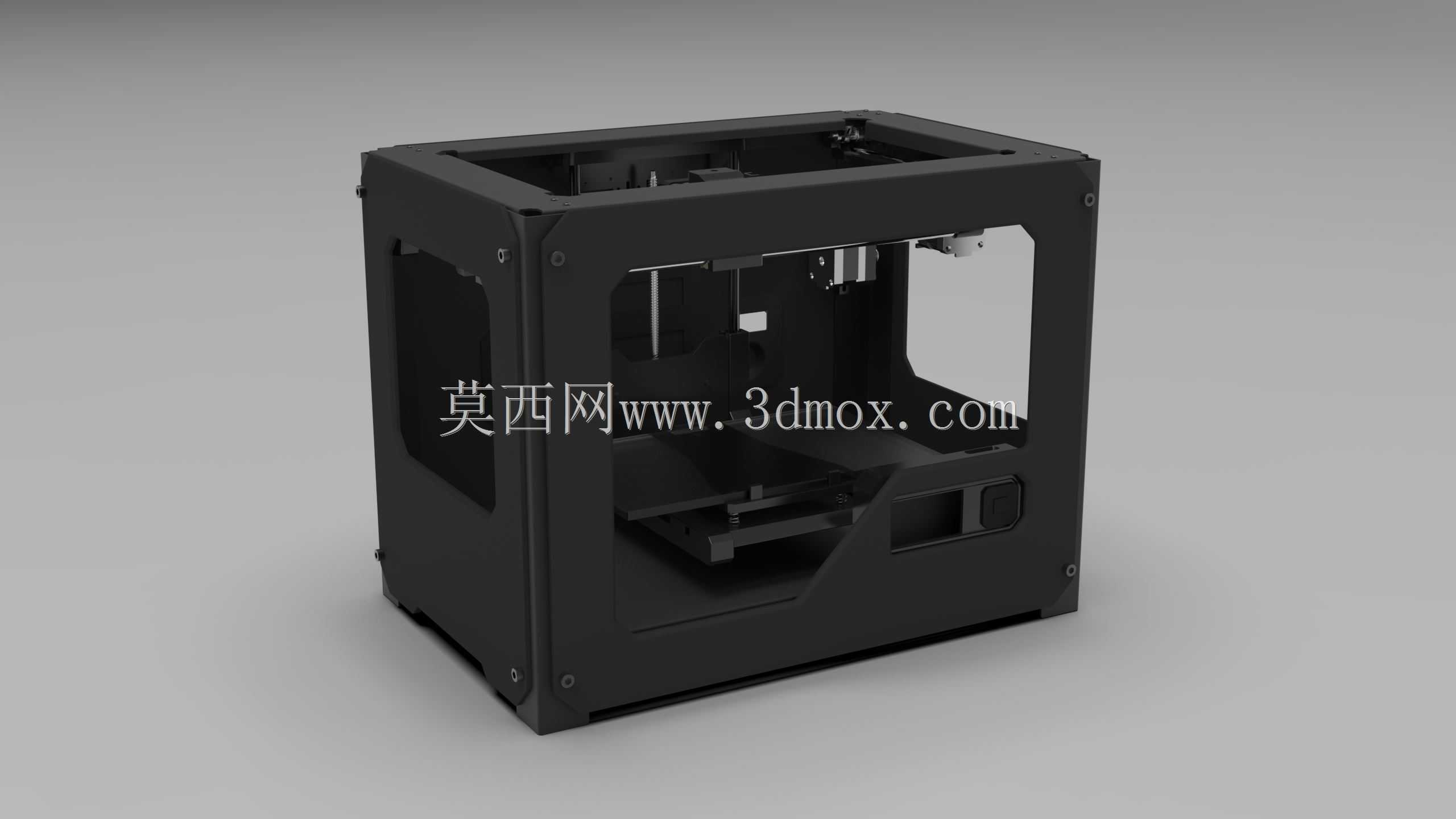

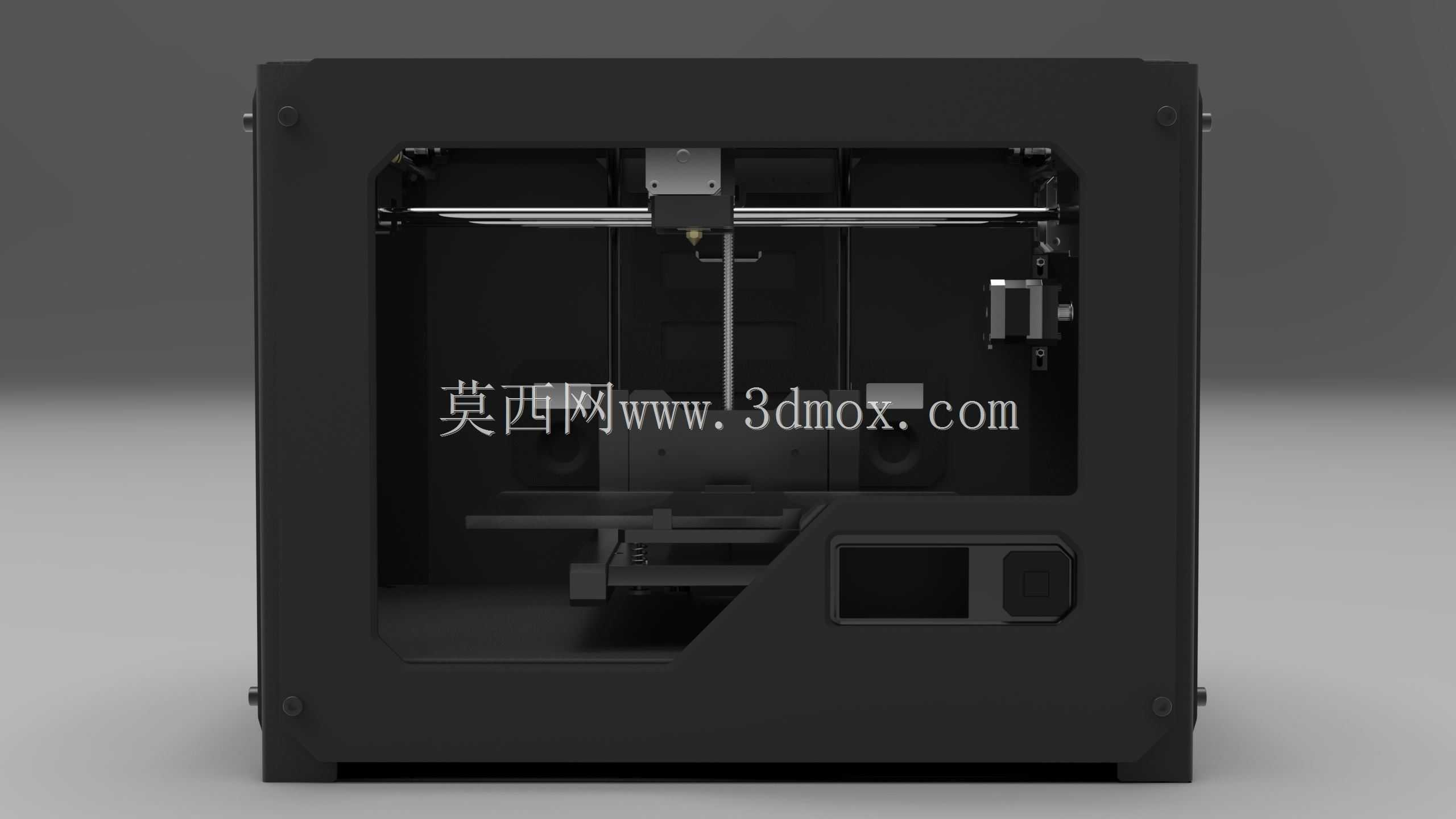

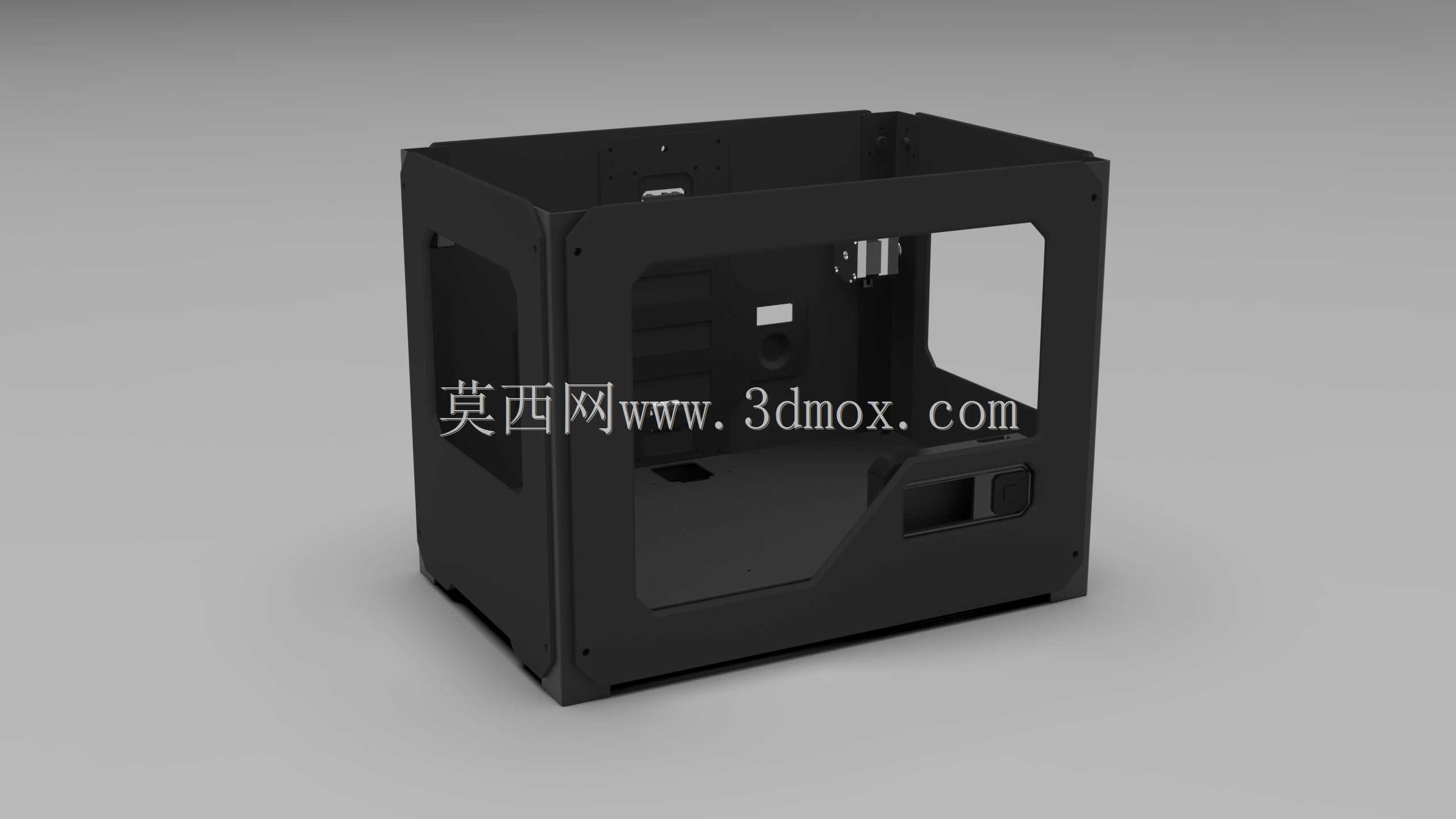

　　该设备属于桌面级熔融沉积成型类增材制造装备，核心应用场景覆盖个人创客创意打样、中小设计团队原型验证、教育场景实操教学、小型工坊定制化零件制作等领域，可直接将三维数字模型转化为实体塑料构件，无需传统机加工的复杂工装夹具准备，能大幅缩短小批量定制件的制作周期。从实际用途来看，它可完成结构件外观验证、功能件小批量试做、创意产品手板制作、教学演示模型输出等工作，适配PLA、ABS等多种常见热塑性打印耗材，成型后的构件可直接用于装配验证、外观展示，部分改性耗材打印的零件还可承受一定载荷，满足低负载工况下的直接使用需求。设备整体采用封闭框架式箱体结构，外壳采用钣金折弯拼接成型，框架连接处采用隐藏式紧固件设计，既保证整体结构刚性，

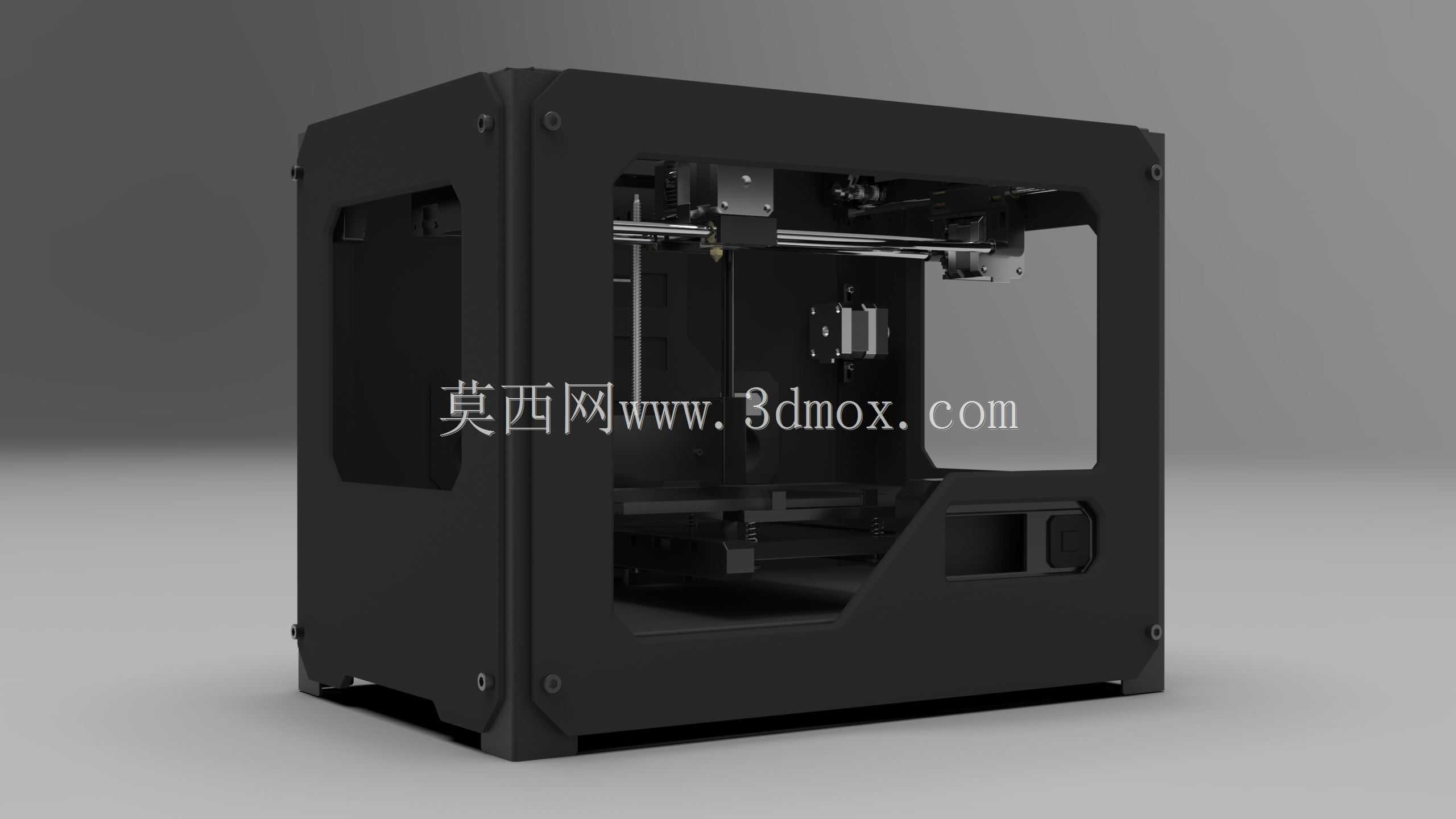

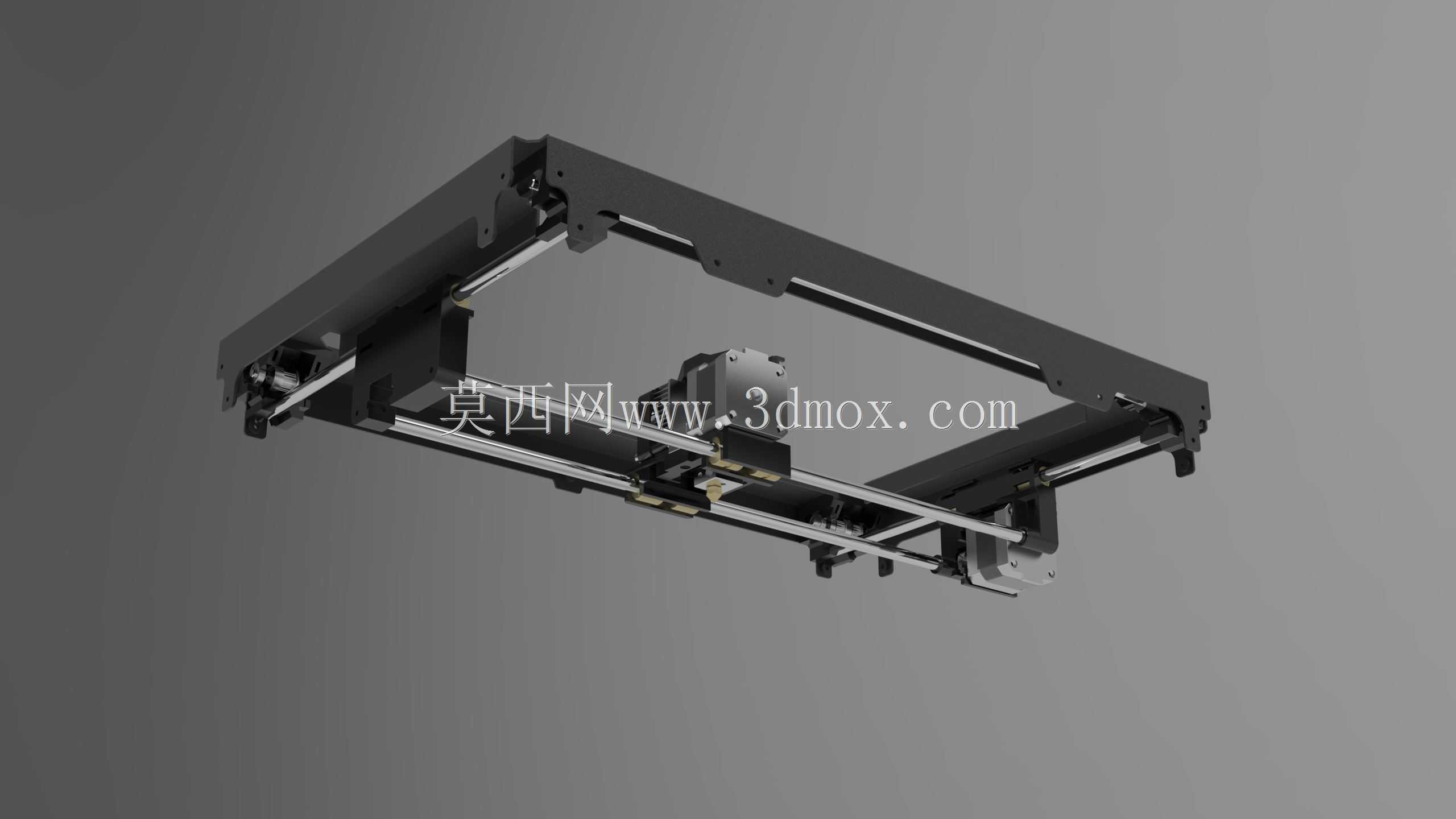

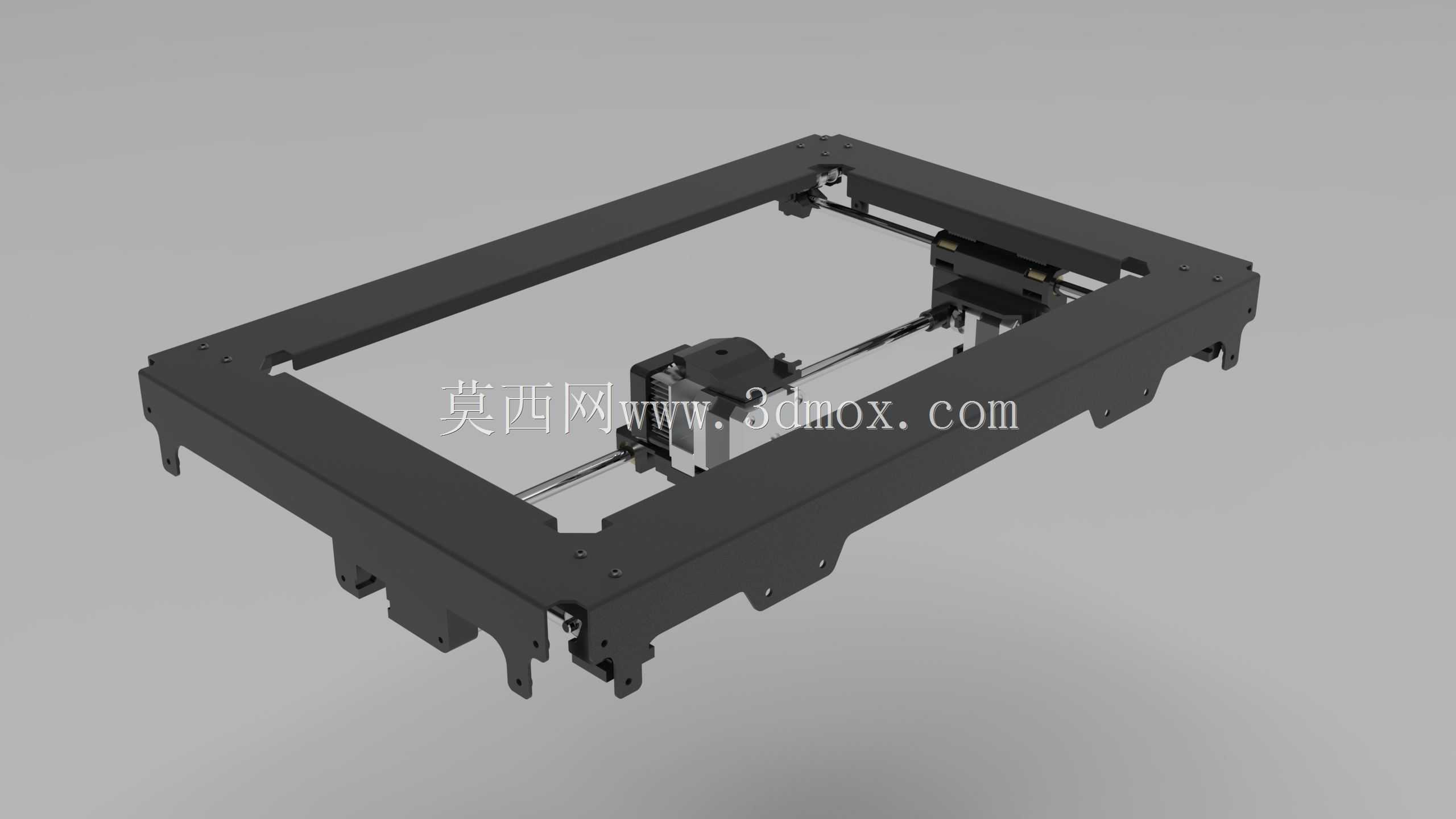

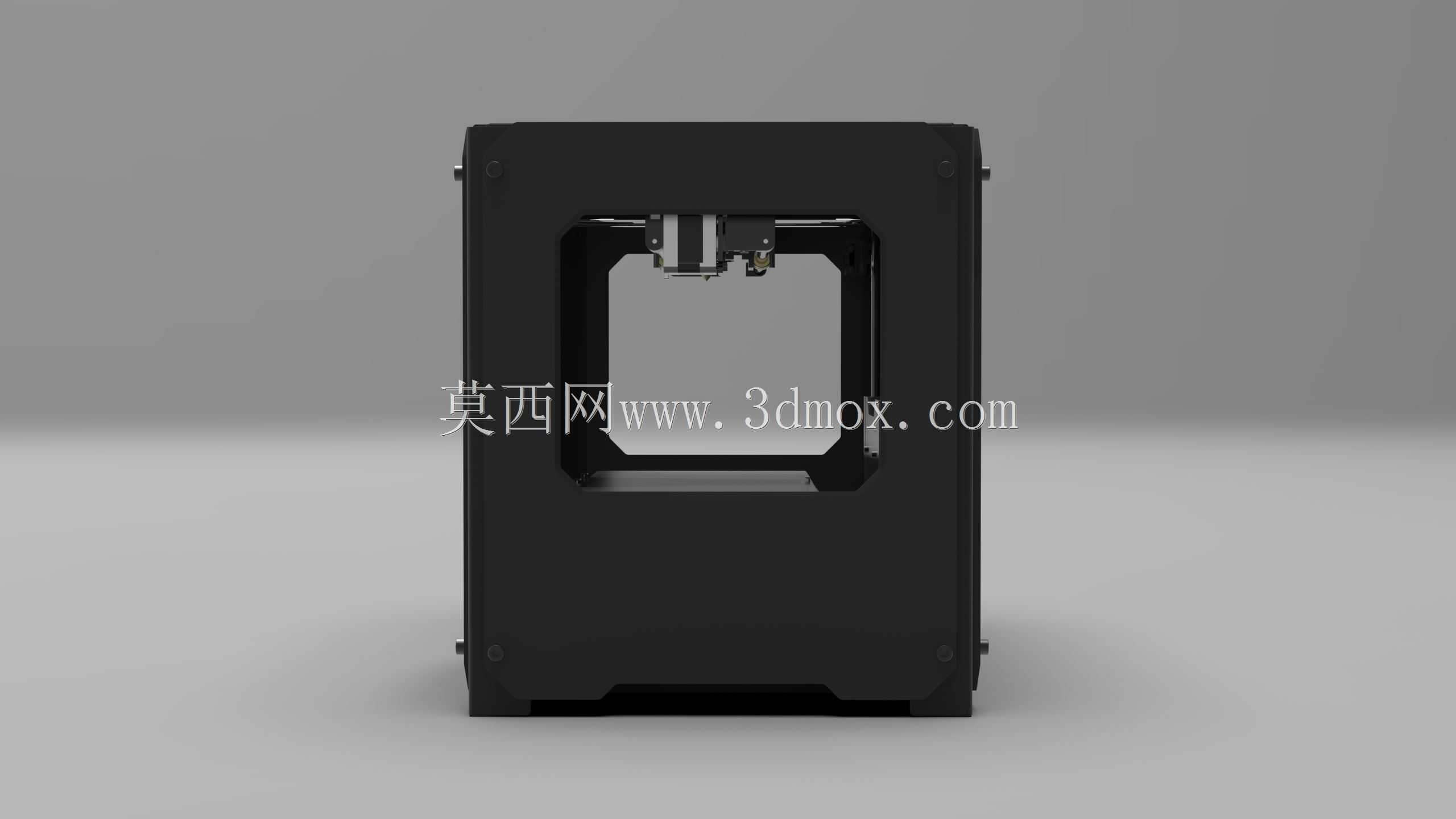

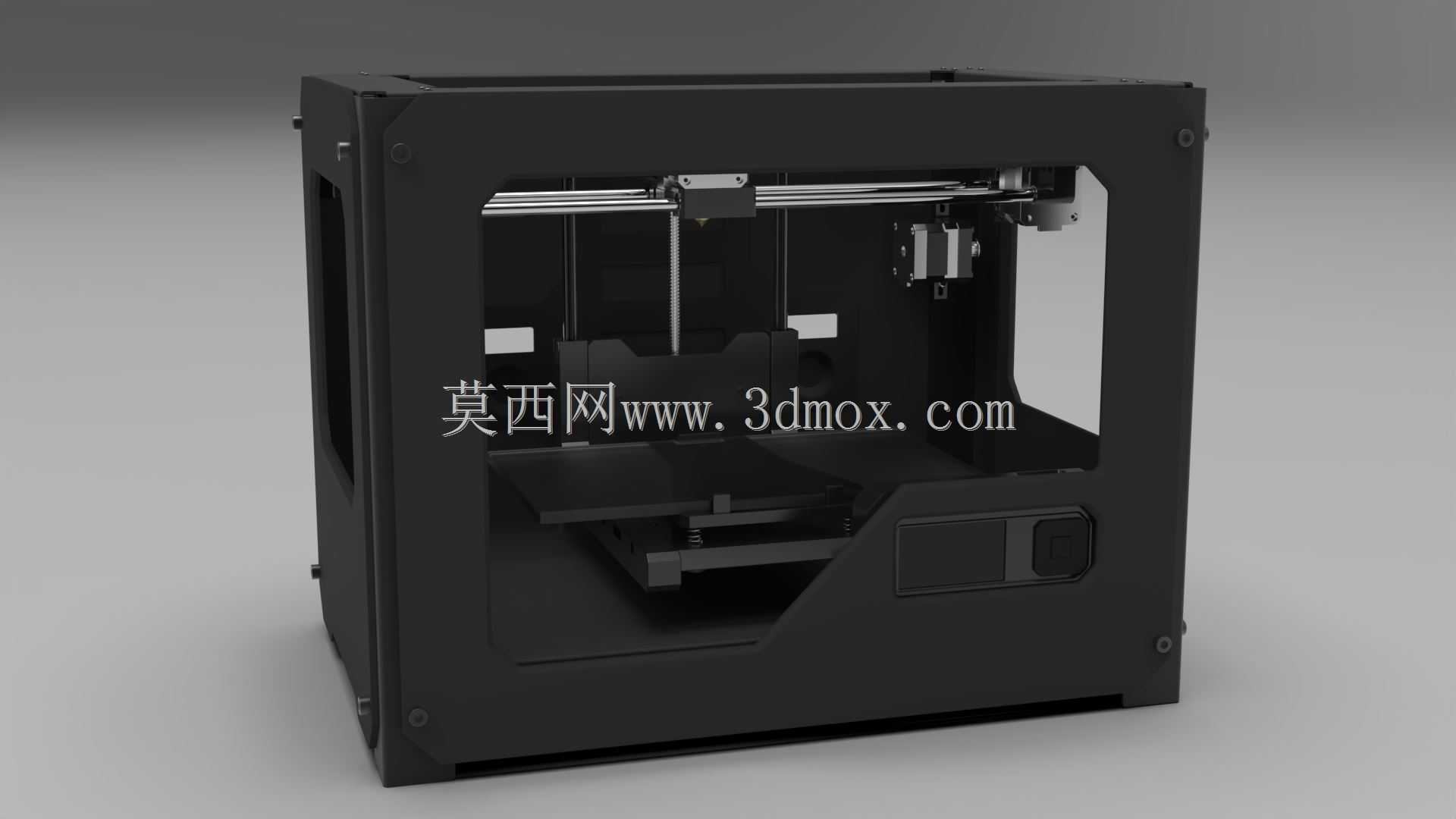

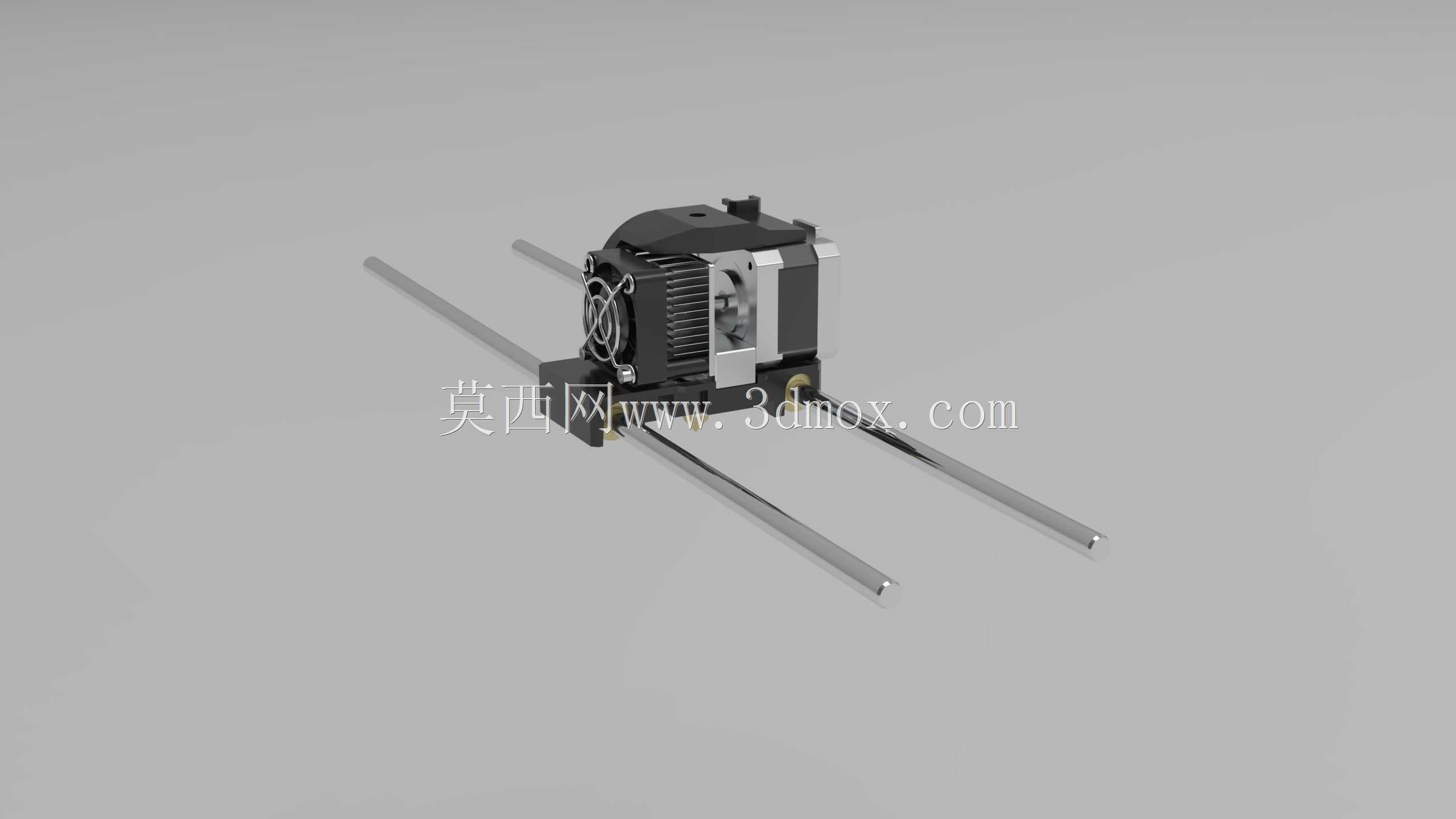

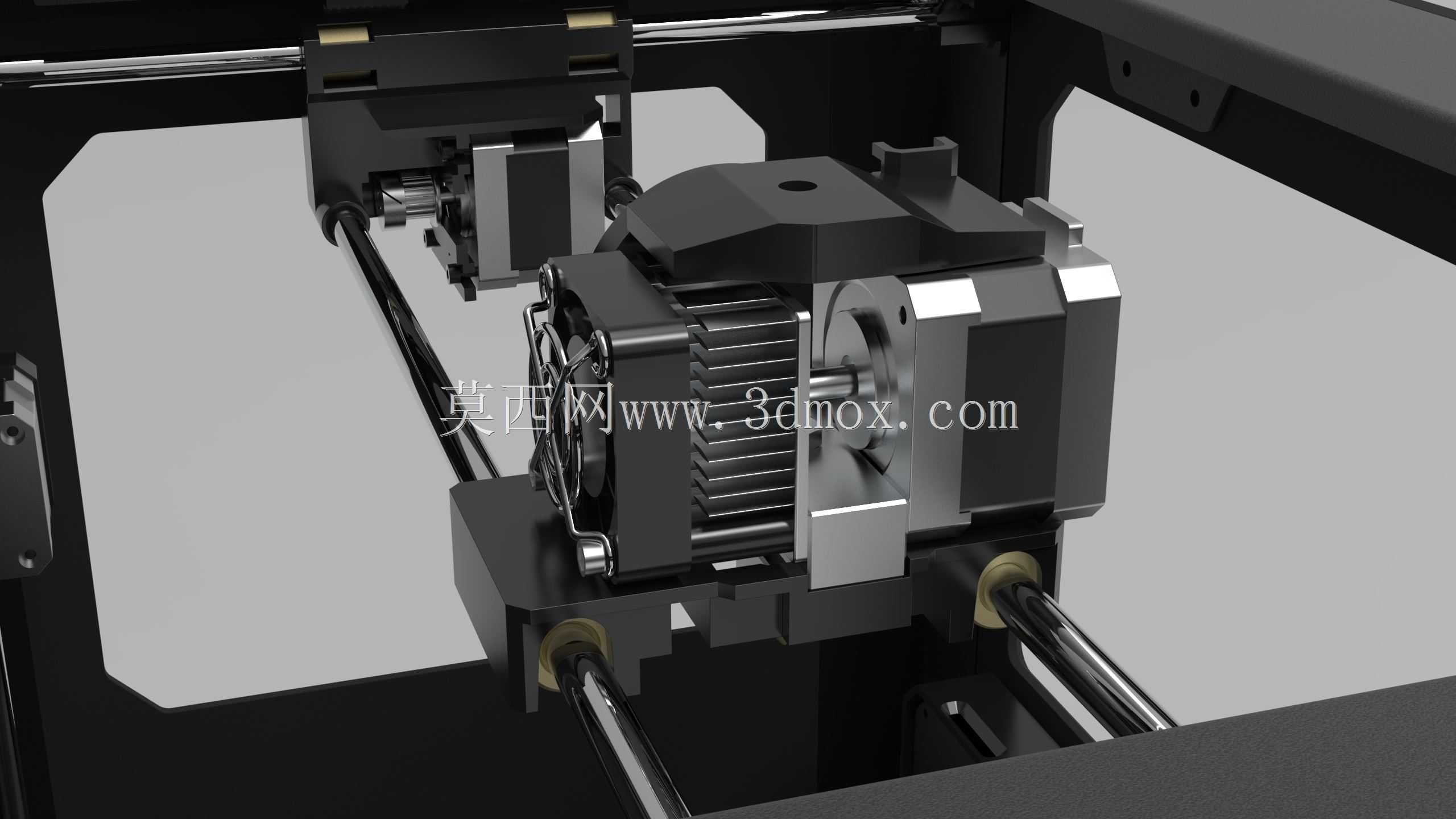

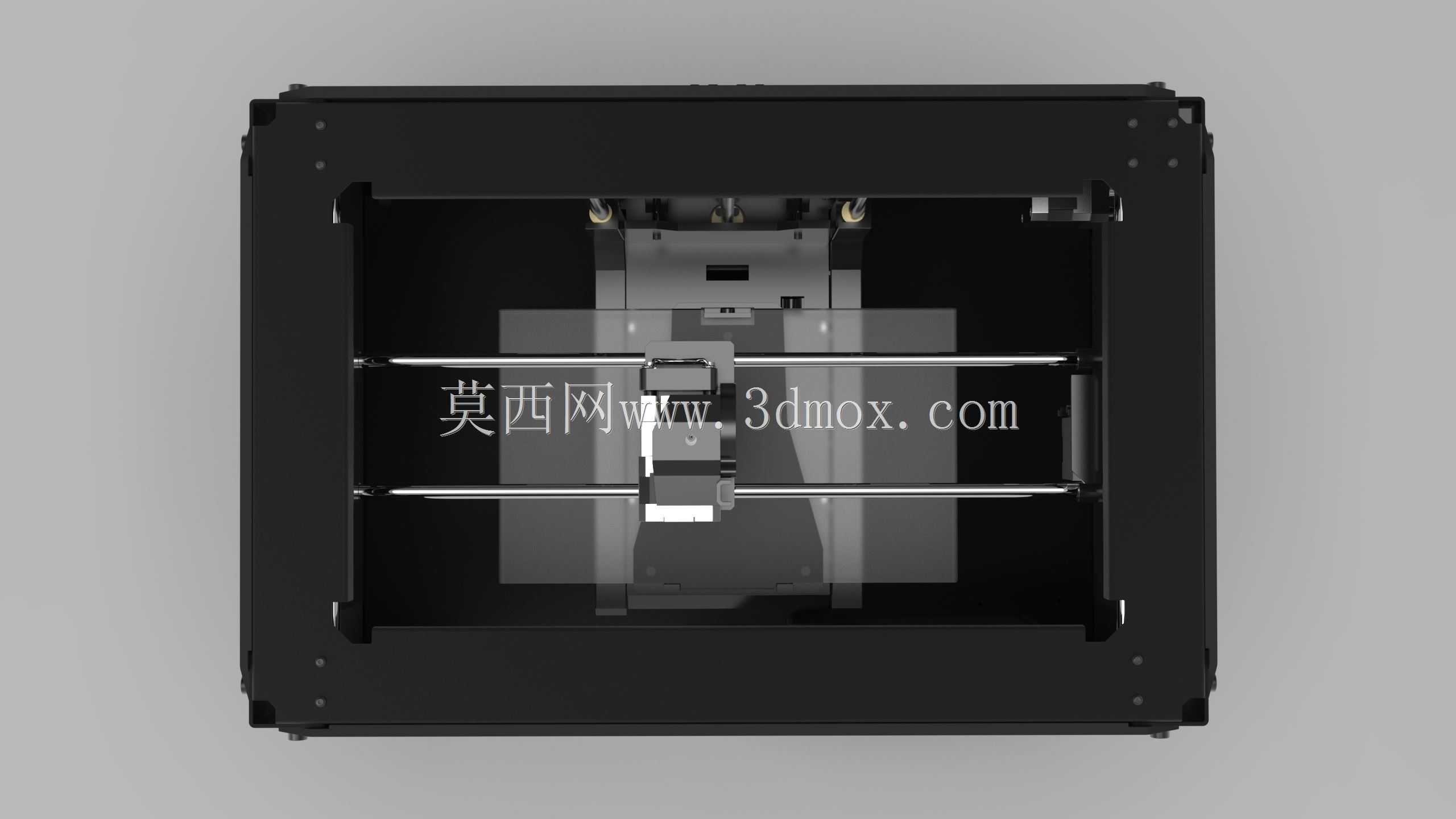

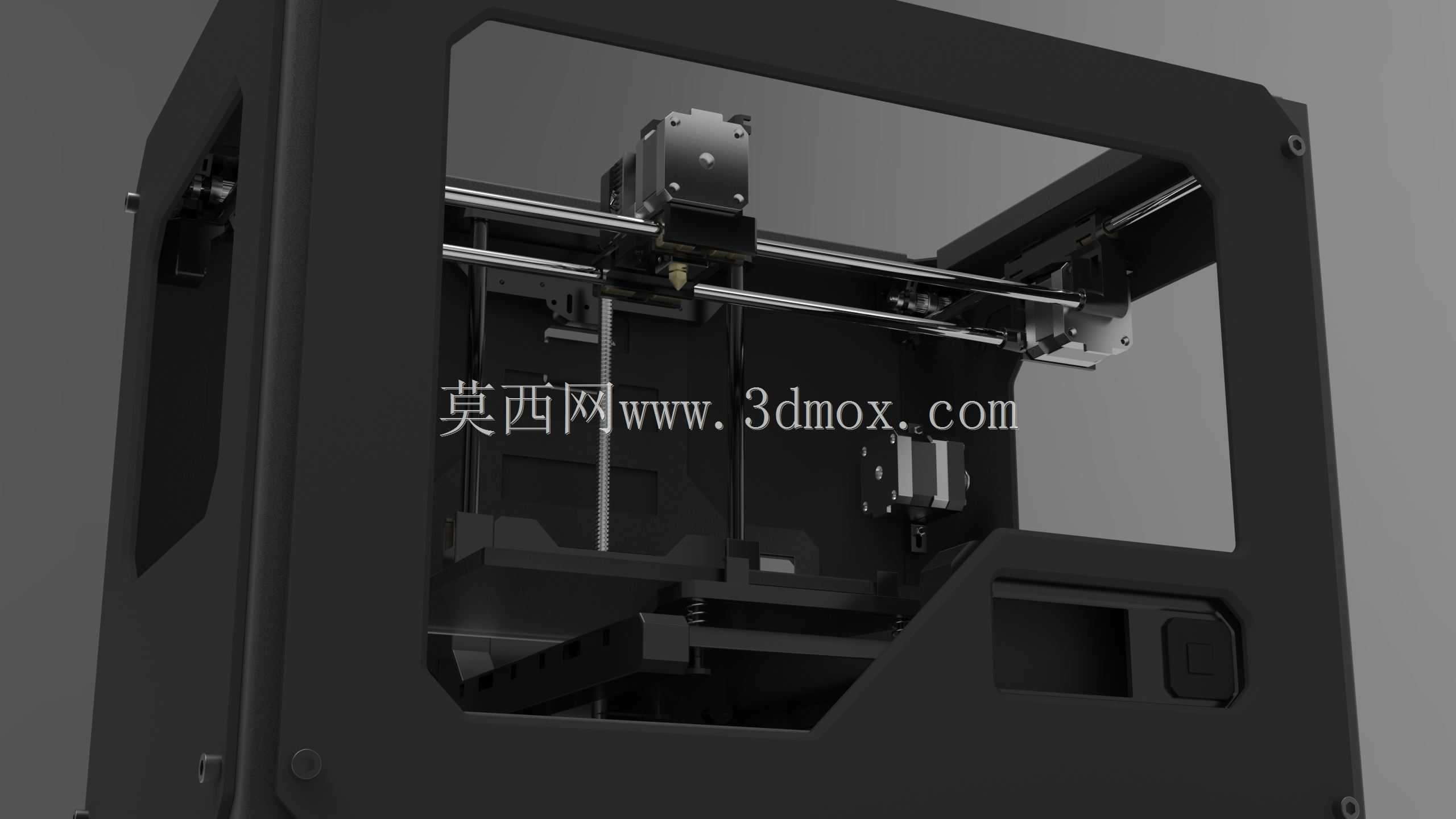

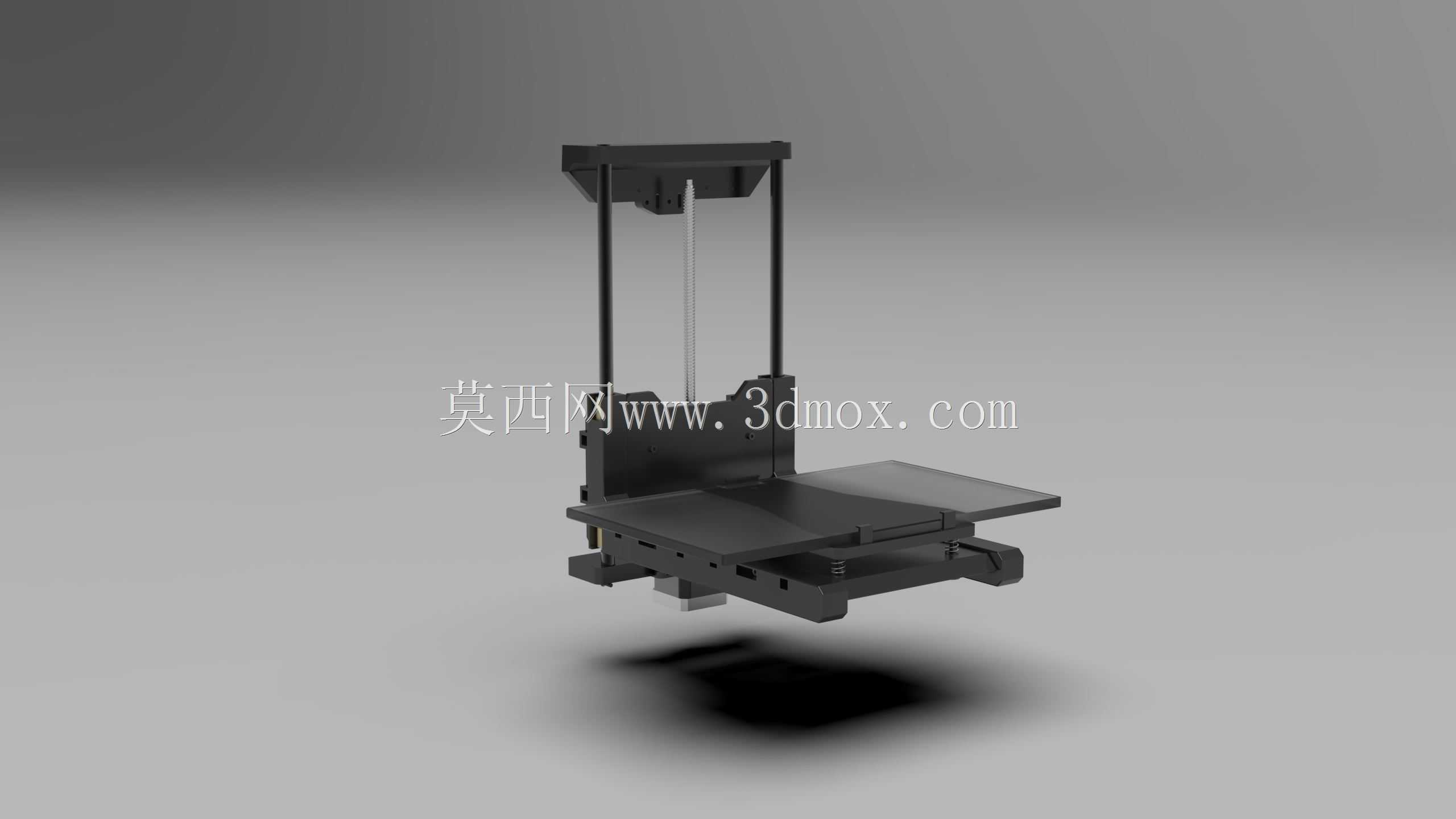

　　减少运动过程中的共振偏移，又能维持成型腔室的温度相对稳定，降低ABS等耗材打印过程中的翘曲变形概率。前部开设透明观察窗，可实时查看打印进程，同时避免打印过程中人员误触高温喷头造成烫伤，侧面预留耗材进料通道与散热格栅，保障挤出机构的散热效率，避免耗材提前软化堵头。运动系统采用笛卡尔坐标布局，X轴负责打印喷头的横向移动，采用双光轴导轨搭配同步带传动，保证喷头移动的直线度与响应速度，Y轴负责成型平台的前后移动，同样采用光轴导向加同步带驱动的结构，Z轴采用双丝杆搭配光轴导向的结构，负责成型平台的垂直升降，这种三轴分离的运动布局，能将运动负载合理分配，降低单轴的驱动负载，提升长期运行的稳定性。挤出机构采用近端挤出设计，

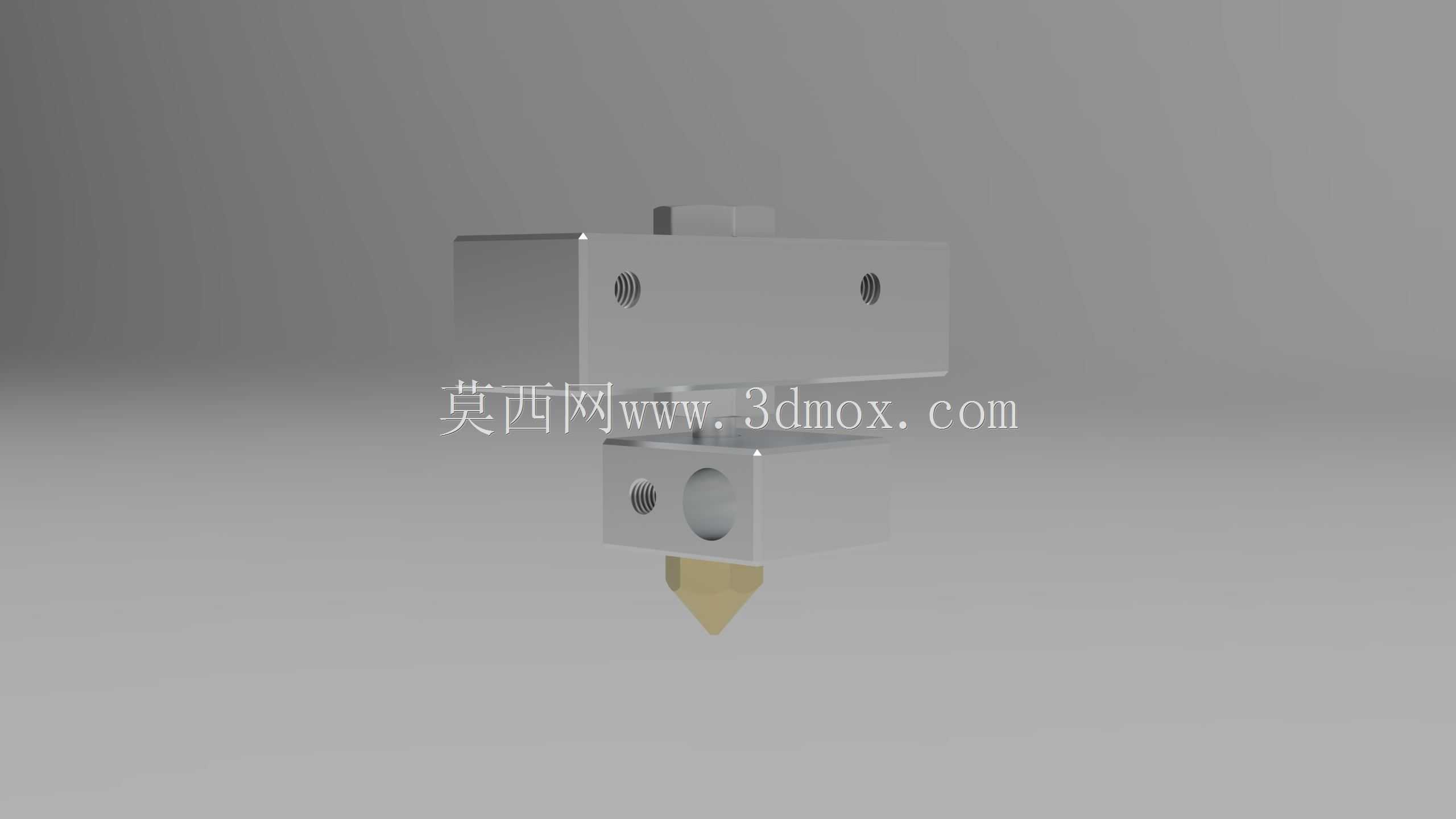

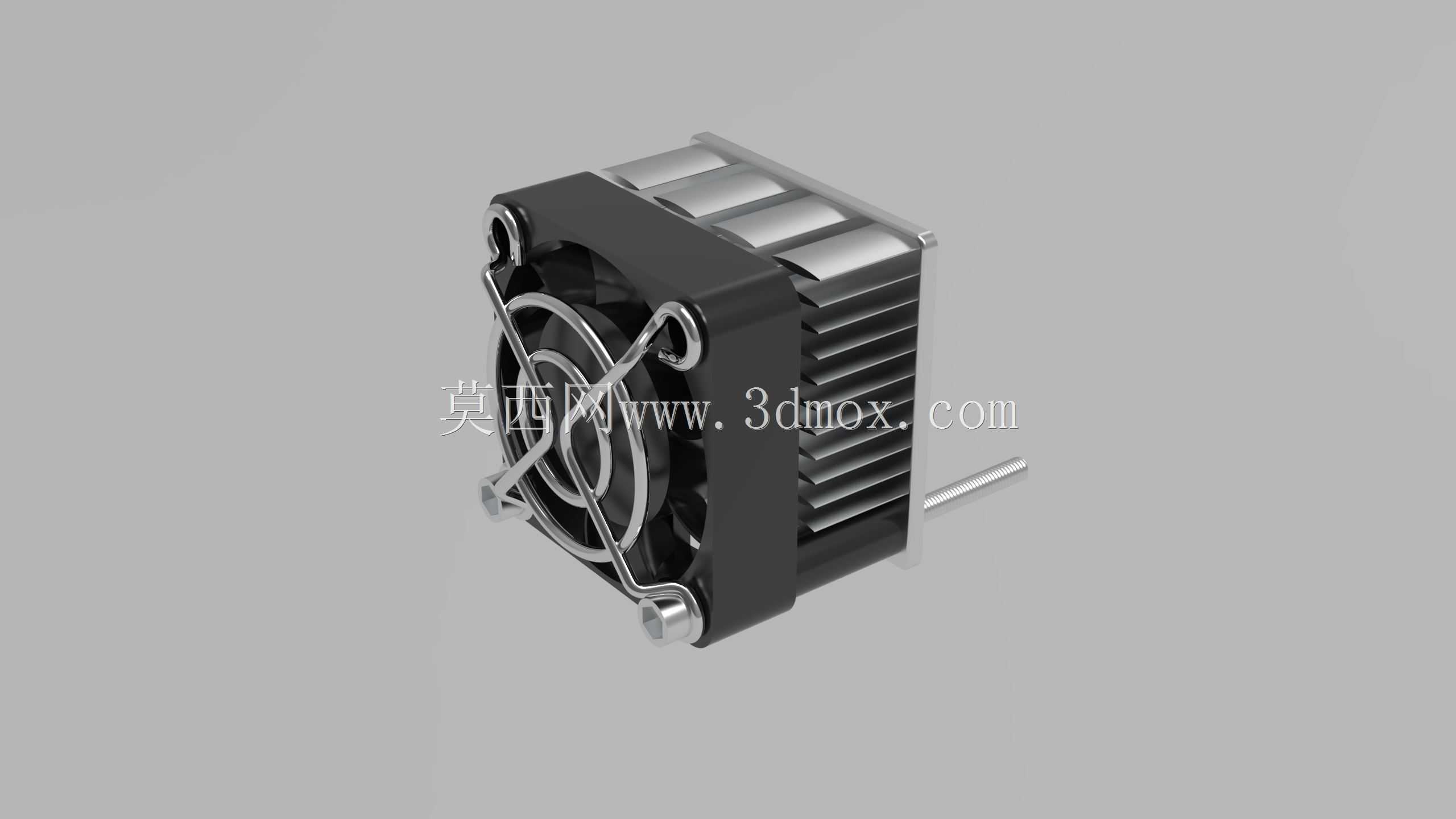

　　挤出齿轮与喷头的距离较短，耗材推送的响应速度更快，回抽控制精度更高，能有效减少打印过程中的拉丝、漏料问题，喷头组件集成加热块、热敏电阻与散热风扇，可精准控制熔融温度，适配不同耗材的熔融温度区间。成型平台采用水平调平结构，平台表面覆盖柔性贴膜，打印完成后可直接弯折贴膜取下构件，无需借助铲刀等工具暴力拆除，降低平台表面刮损与构件变形的概率。设计过程中优先考虑桌面放置的空间适配性，整体外轮廓尺寸控制在常规桌面可容纳的范围内，底部预留防滑脚垫，放置时不会刮伤桌面，同时减少运行震动带来的位置偏移。设备内部的走线全部采用隐藏式线槽布置，避免运动过程中线路剐蹭运动部件造成线路磨损或运动卡滞，电气控制模块集中布置在设备后部的独立腔体内，

　　与成型腔室做隔热分隔，避免高温环境影响电气元件的使用寿命。从安装边界来看，设备放置时需在后部预留不小于十厘米的散热空间，侧面预留耗材架的安装位置，前部预留足够的操作空间用于取放构件与平台调平操作，电源接口布置在设备后部下方，适配常规桌面供电线路，无需额外配置工业供电接口。整机的结构设计充分考虑桌面使用场景的维护便捷性，外壳侧板采用快拆式紧固件固定，后期维护运动部件、更换挤出组件时，无需完全拆解整机框架，仅需拆除对应位置的侧板即可完成操作，大幅降低日常维护的时间成本。成型腔室的内部空间做了最大化利用，在有限的桌面设备体积下，尽可能扩大有效打印成型尺寸，满足绝大多数日常创意打样、原型验证的尺寸需求，避免为了追求小体积过度压缩成型空间导致实用性下降。框架的拼接位置做了公差适配设计，钣金件的折弯公差控制在合理范围内，组装时无需额外修配即可完成精准装配，适合批量生产时的快速组装，降低生产装配的人工成本。运动部件的限位开关采用物理接触式设计，触发稳定可靠，长期运行不易出现误触发问题，每次开机时的归零动作可精准定位坐标原点，保证打印尺寸的一致性。
