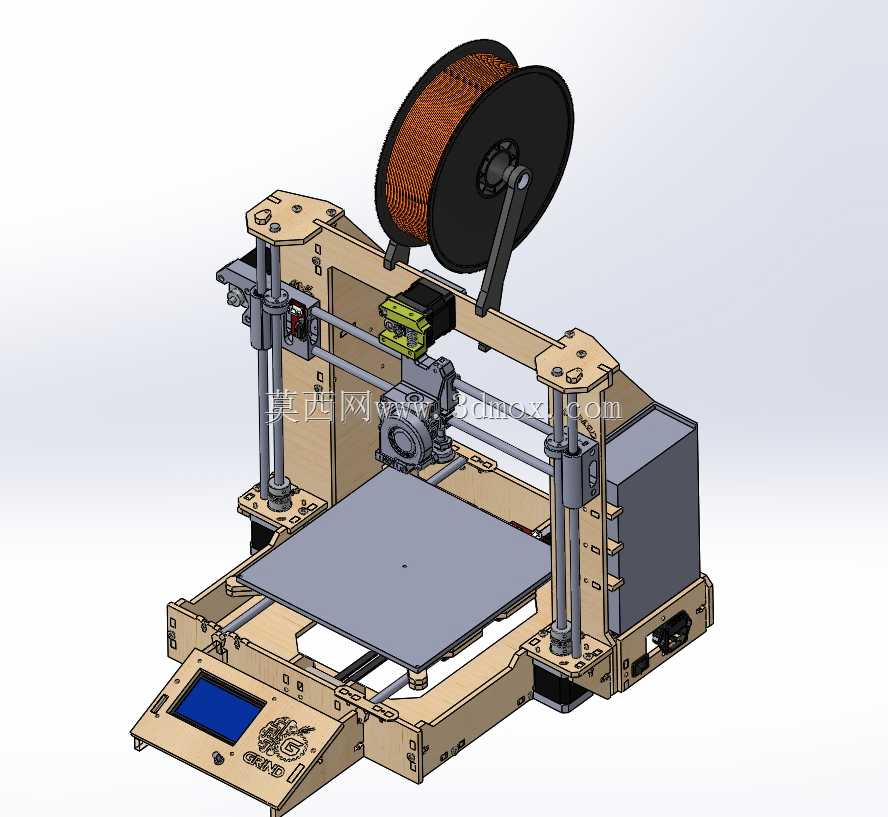

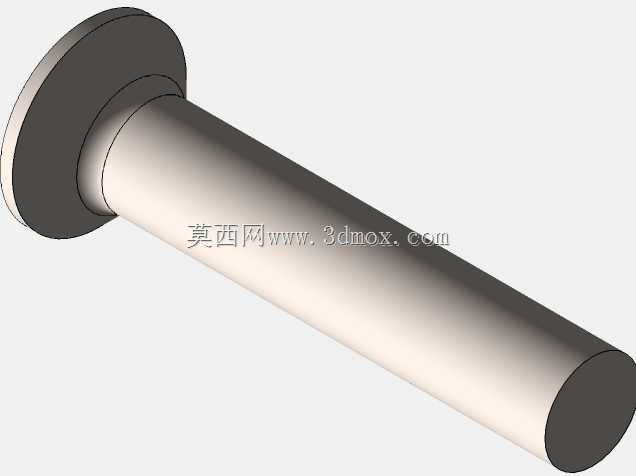

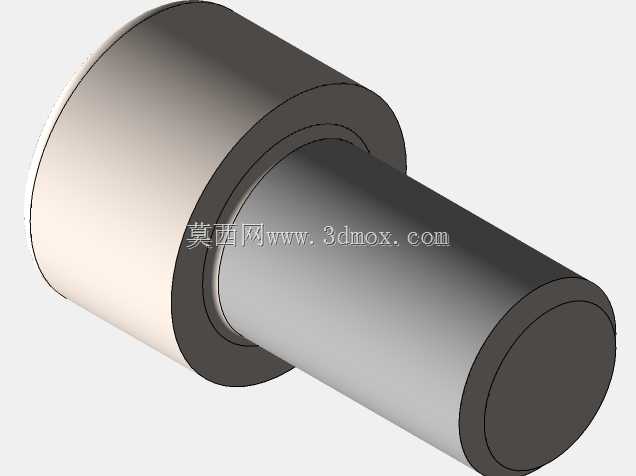

开源FDM熔融沉积桌面级3D打印设备结构

　　这套桌面级FDM熔融沉积成型设备的结构设计，完全参照量产级同类型设备的真实装配尺寸完成全参数化建模，所有配合公差、安装孔位、运动行程均按照实际加工与装配要求设定，没有做简化或者理想化的结构省略，可直接作为二次开发、结构改制、教学演示的三维参考底图使用。从实际应用场景来看，这类设备目前覆盖的场景非常广，小到创客空间的创意原型打样、职业院校机械专业的增材制造实训，再到小型加工门店的定制化小零件生产、手板工作室的初期结构验证，甚至部分科研院所的非标实验夹具制作，都能见到同结构设备的身影，相比工业级大型增材设备，它的占地边界更小，对安装场地的承重、供电要求更低，不需要配套专用的恒温恒湿车间，普通办公桌面即可完成部署，日常运维的门槛也更低，

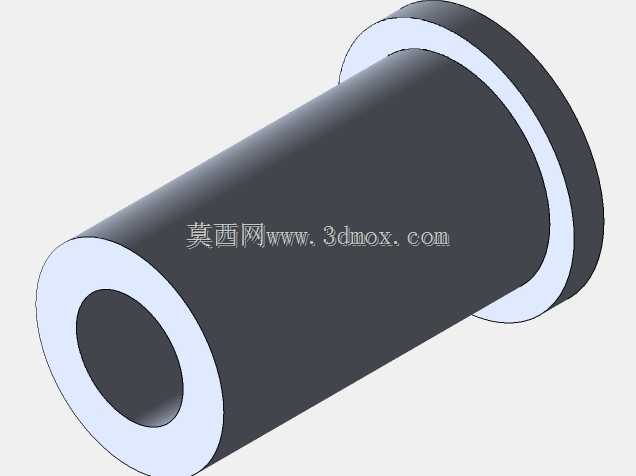

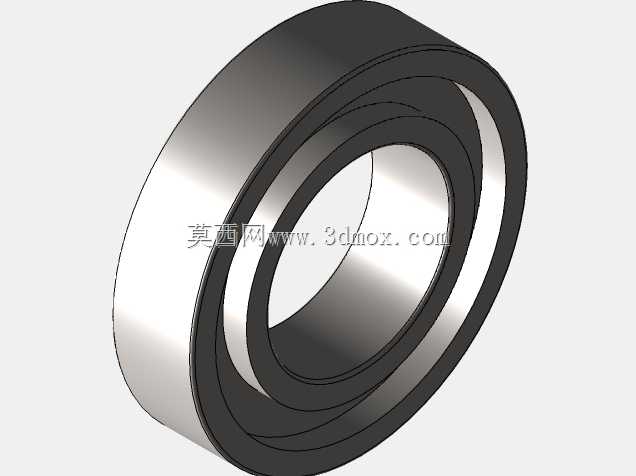

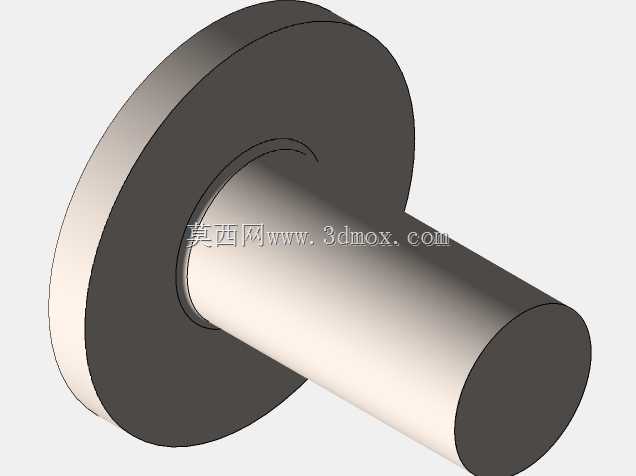

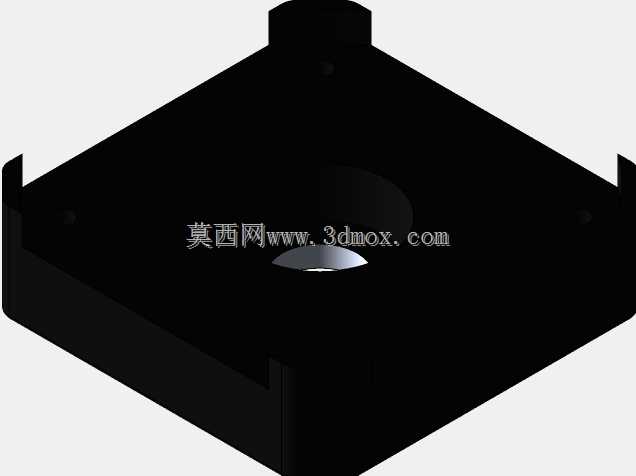

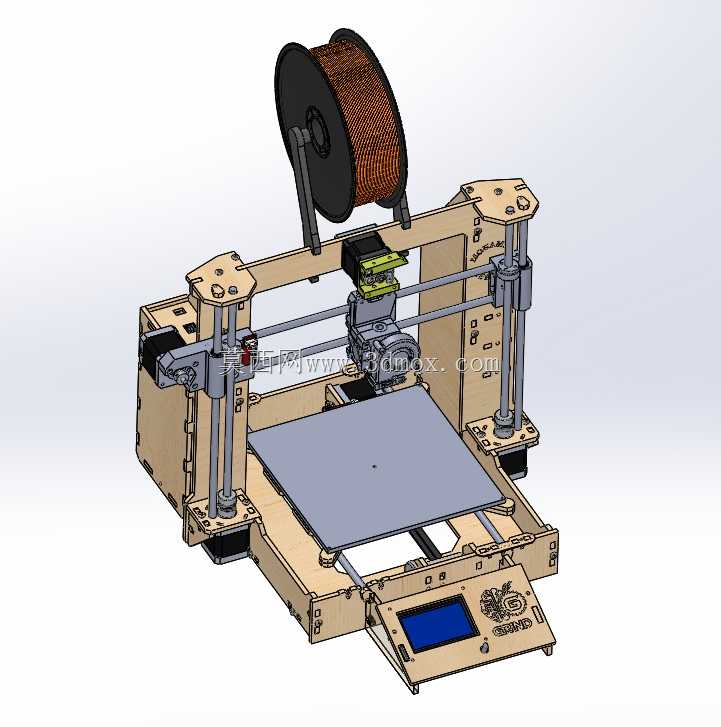

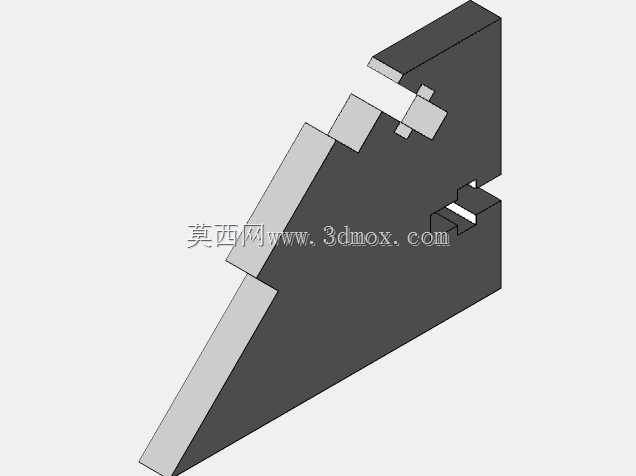

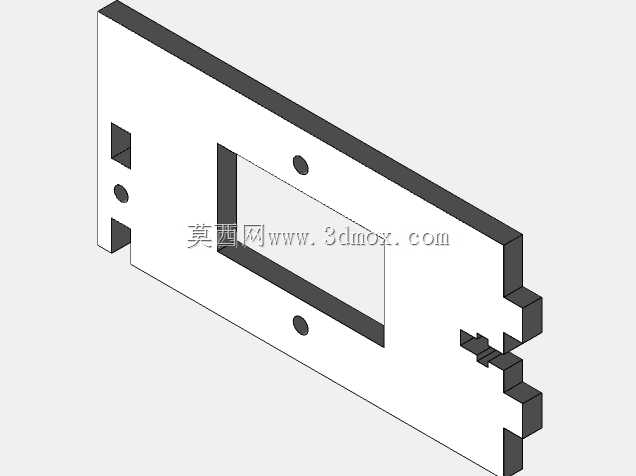

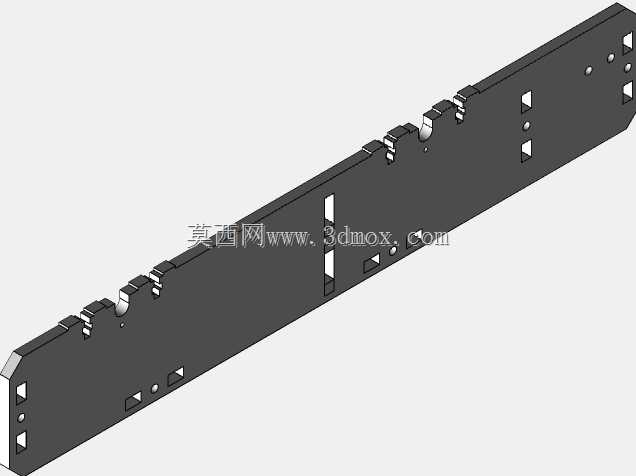

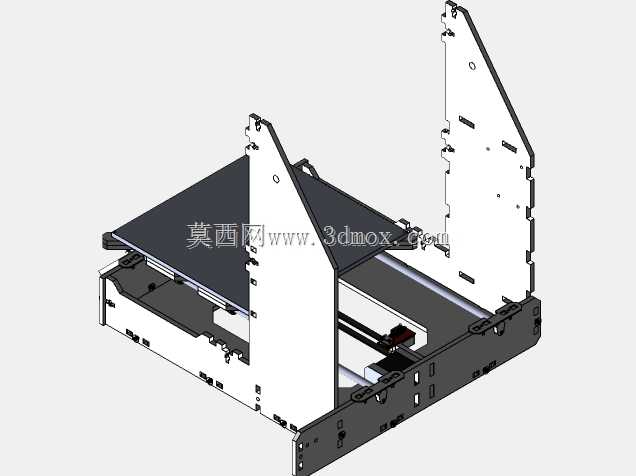

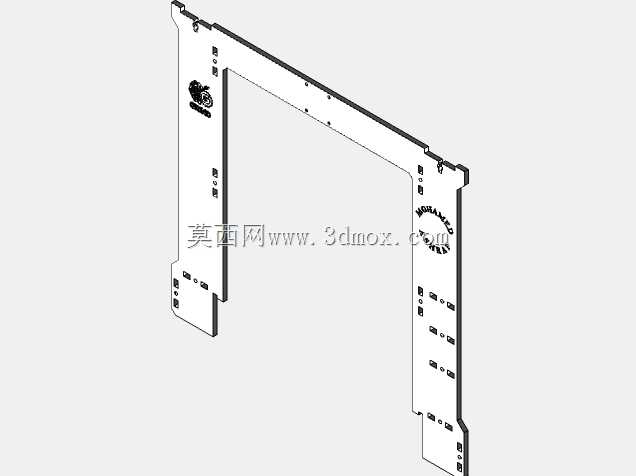

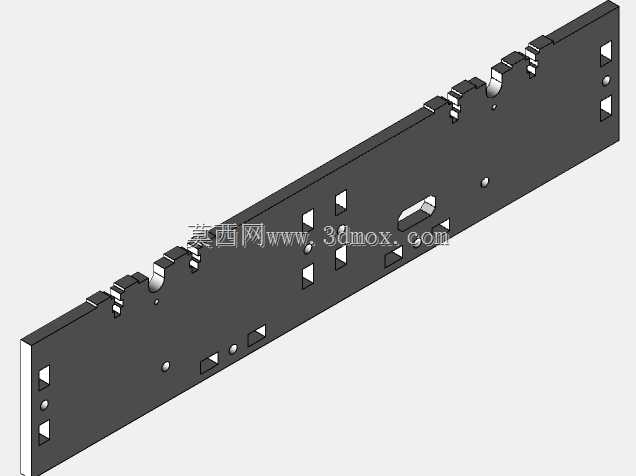

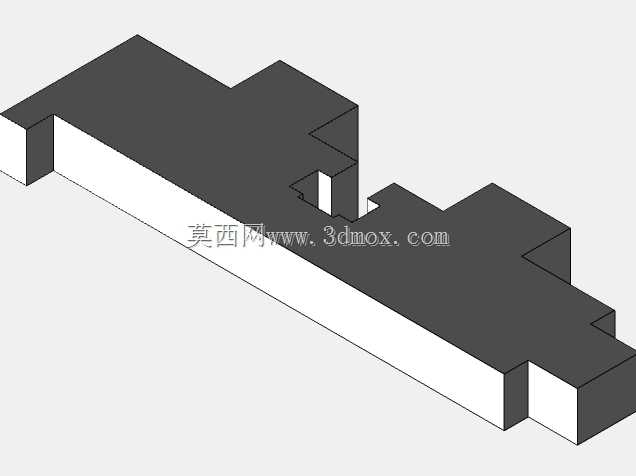

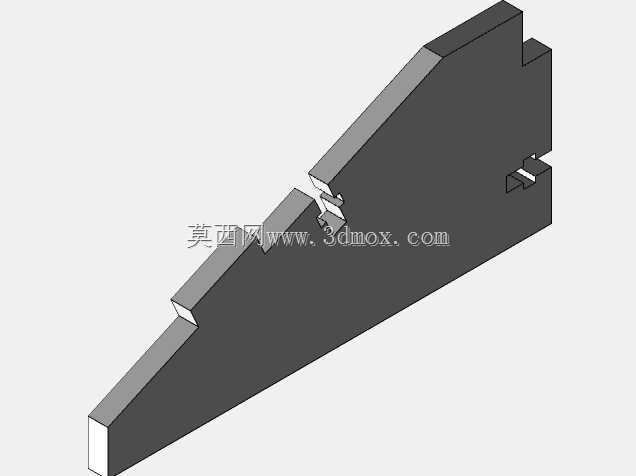

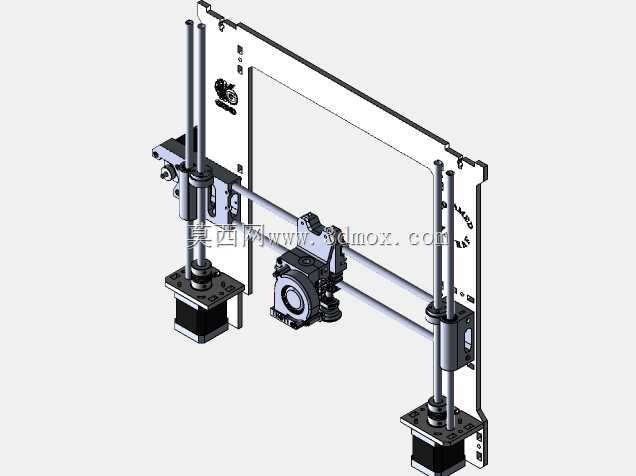

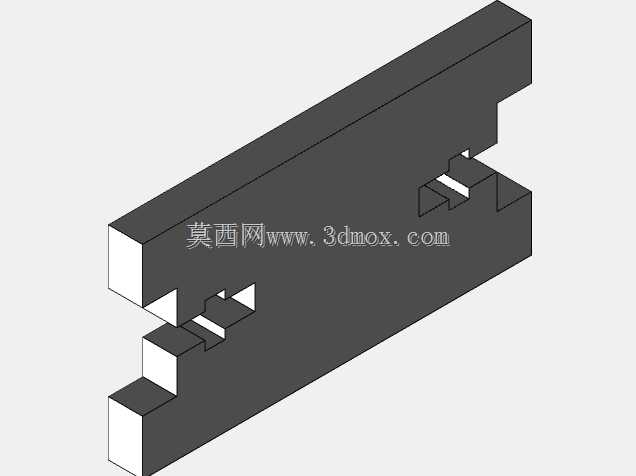

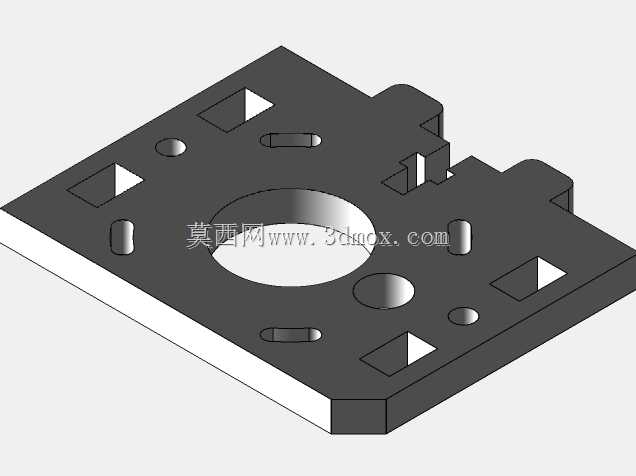

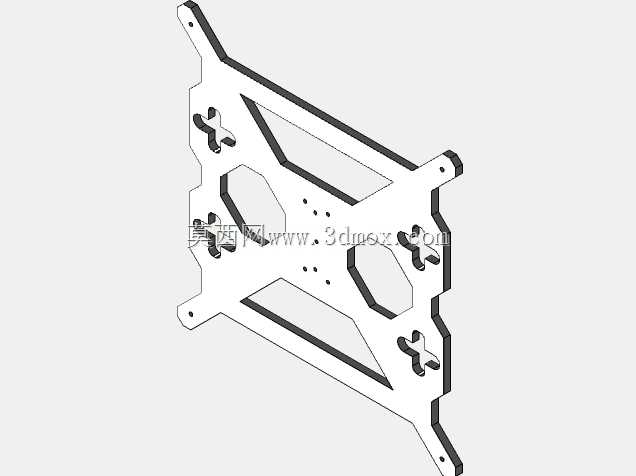

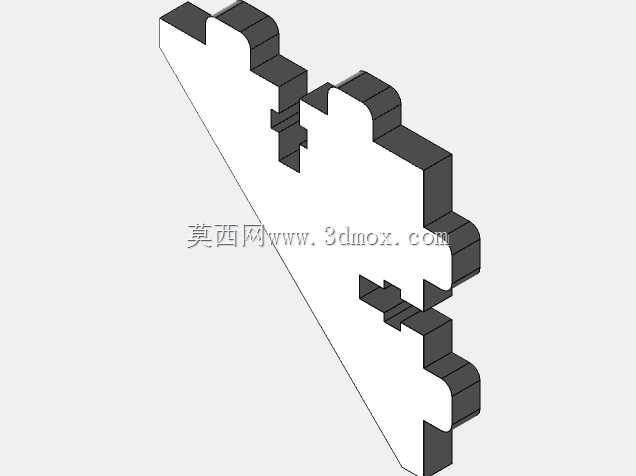

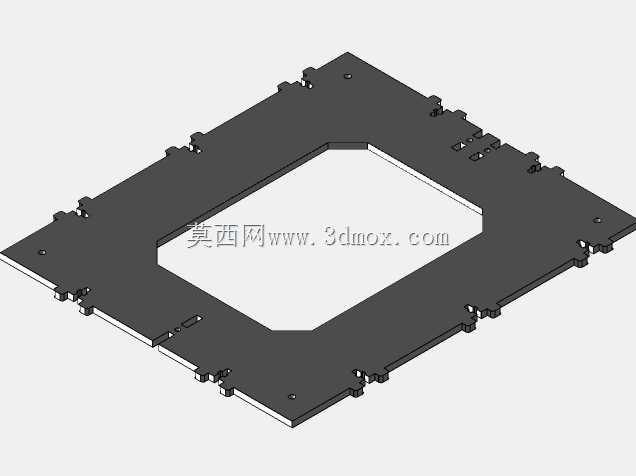

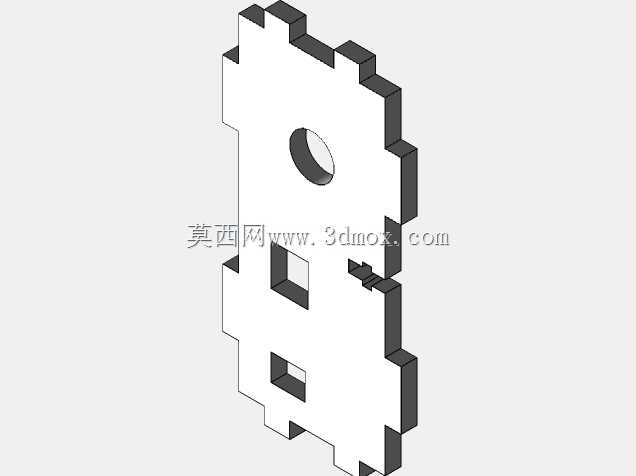

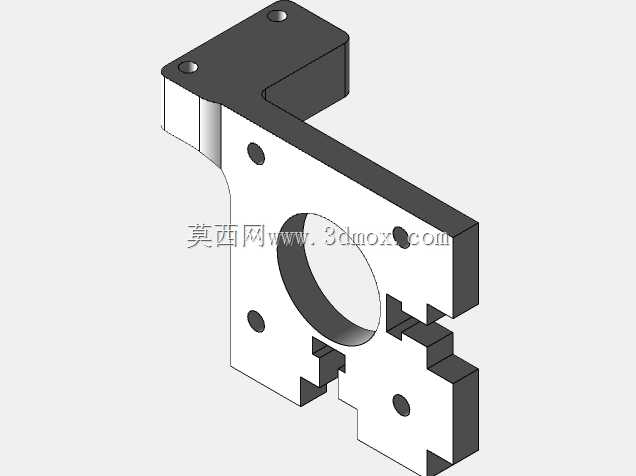

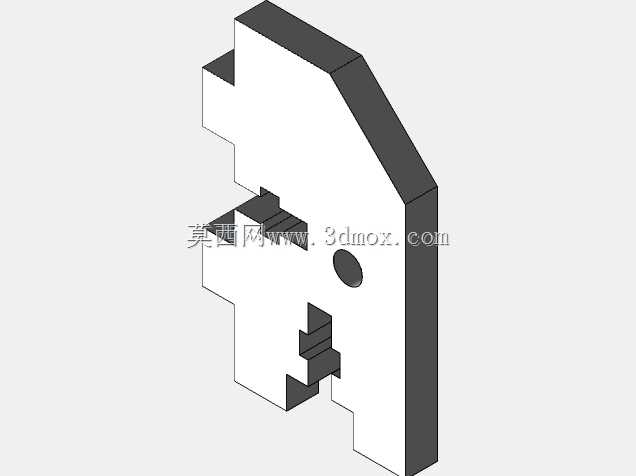

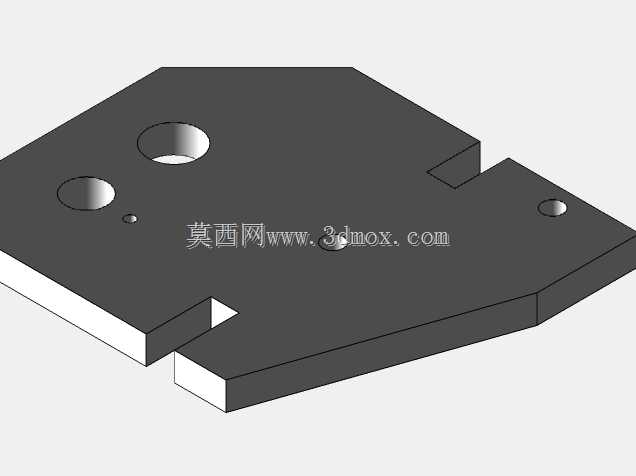

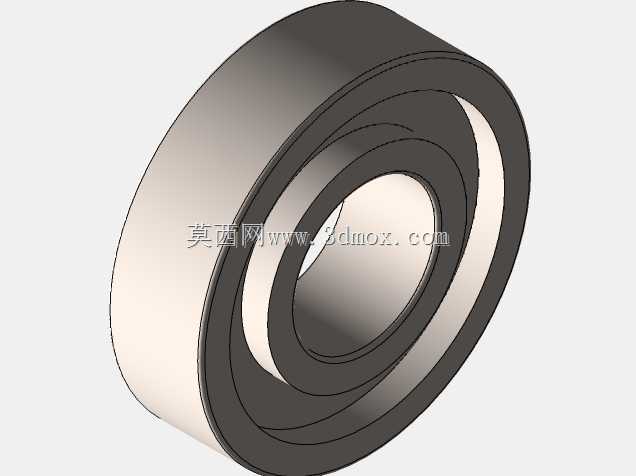

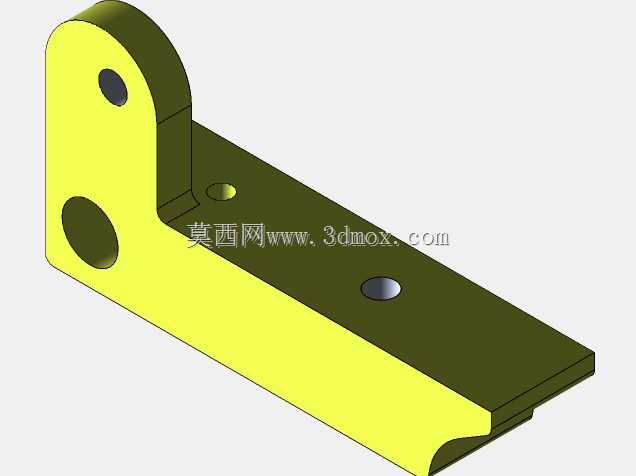

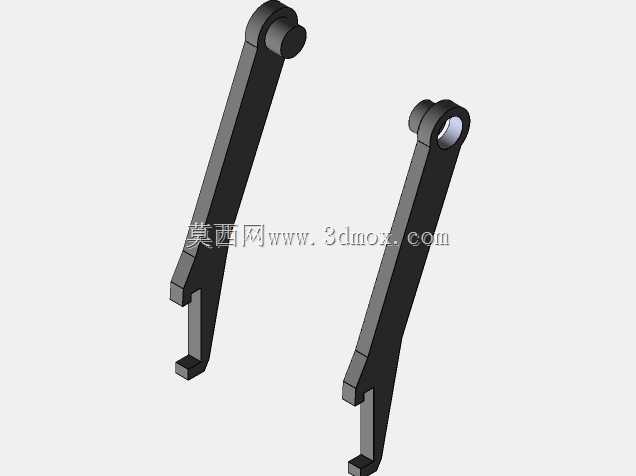

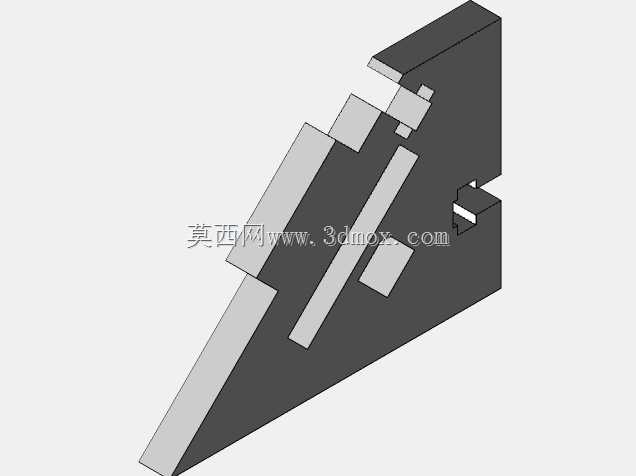

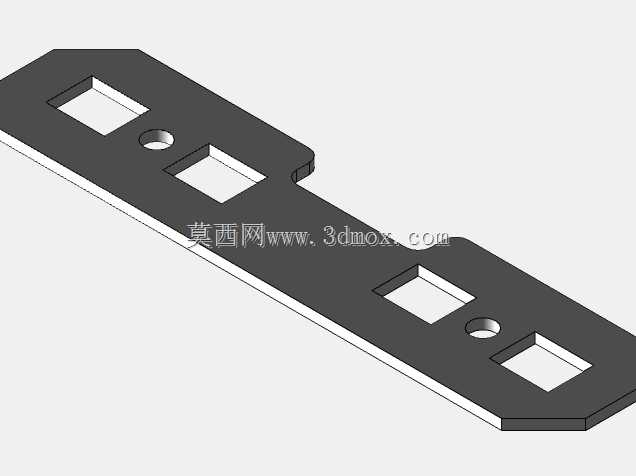

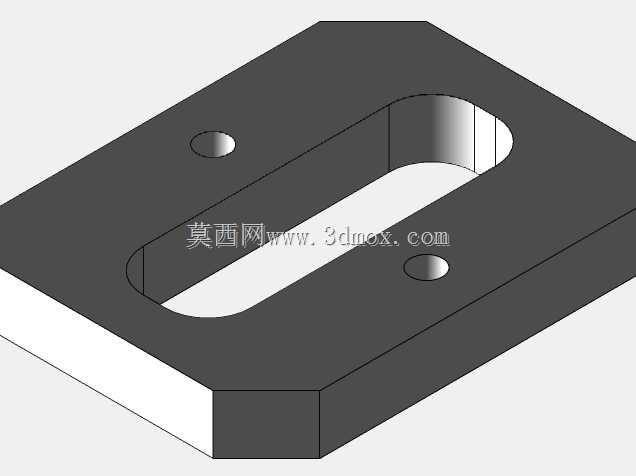

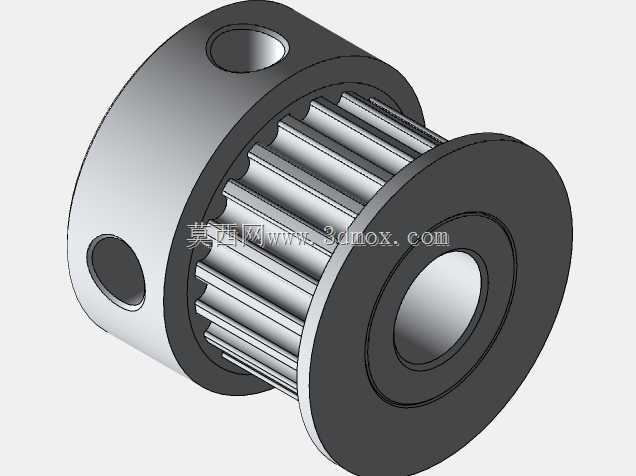

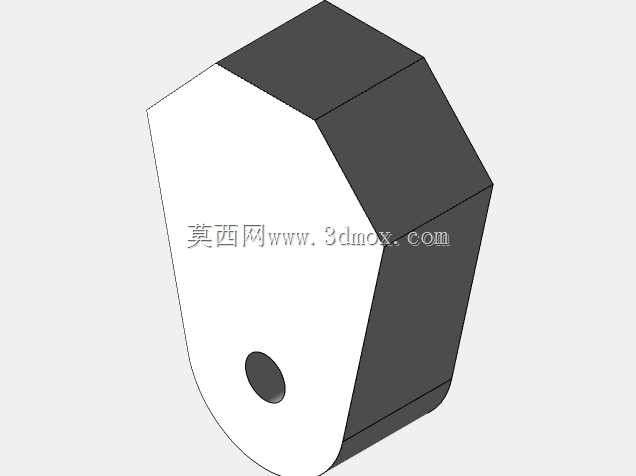

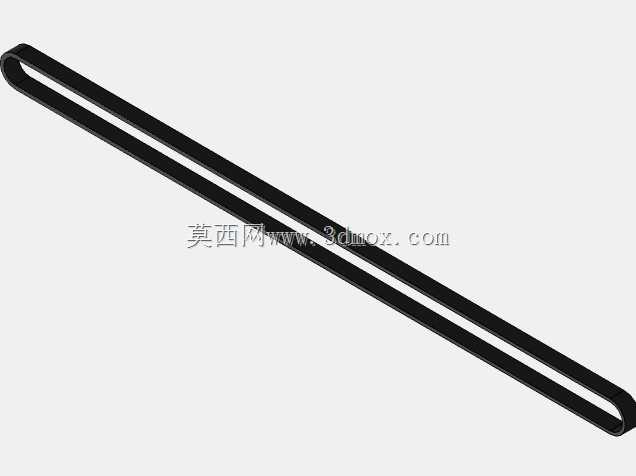

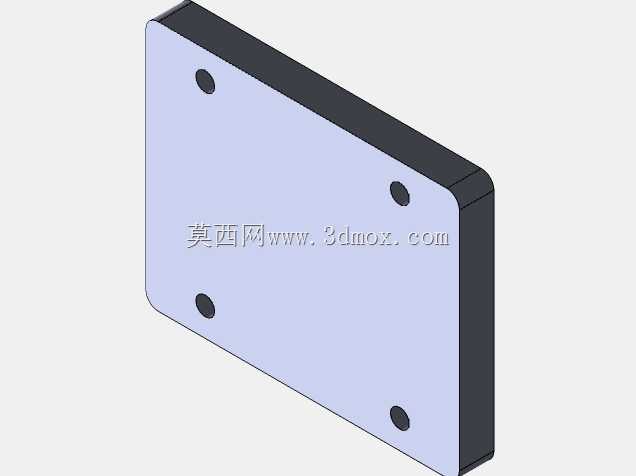

　　不需要操作人员掌握复杂的工业级设备参数调试逻辑。从结构设计逻辑来看，整套设备采用了胶合板框架作为主体承载结构，这种设计思路并非出于成本妥协，而是充分考虑了桌面级设备的减震需求与装配便捷性：层压胶合板的自身阻尼特性优于同厚度的铝型材框架，能够有效吸收X、Y轴快速移动时产生的高频振动，避免打印过程中因为机架共振导致的层纹错位、表面精度下降问题；同时板材类零件的加工只需要激光切割即可完成，不需要额外的攻丝、铣削工序，普通爱好者也能按照图纸完成整机组装，大幅降低了自制设备的加工门槛。运动机构部分采用了经典的Prusa i3结构布局，Y轴带动打印平台做前后方向的直线运动，X轴搭载挤出头组件做左右横向移动，

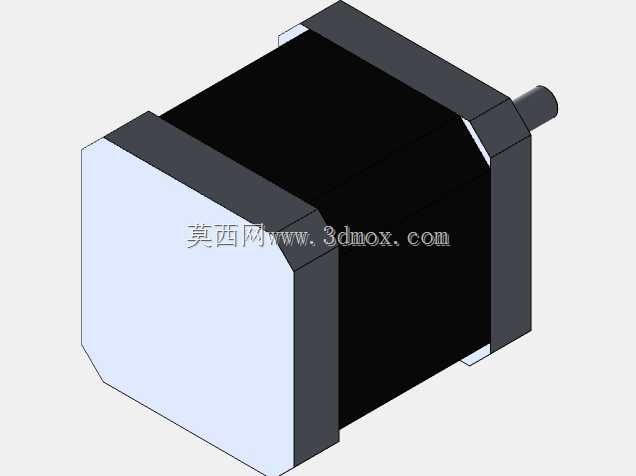

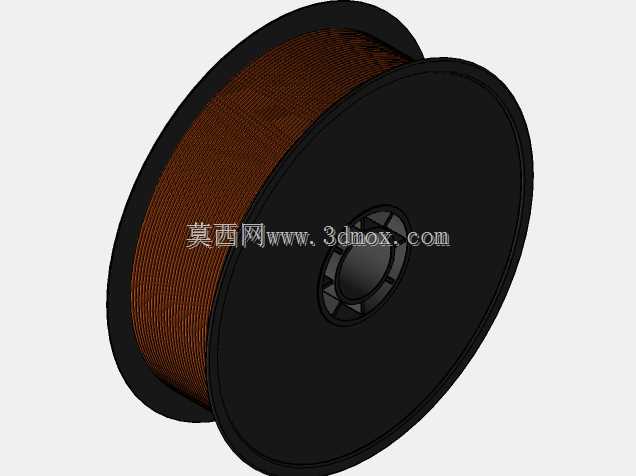

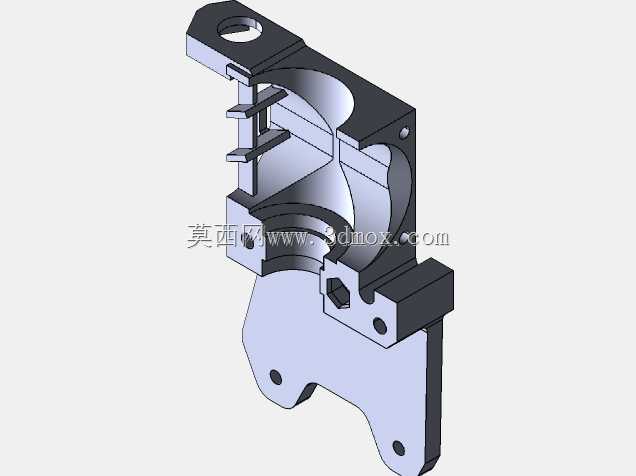

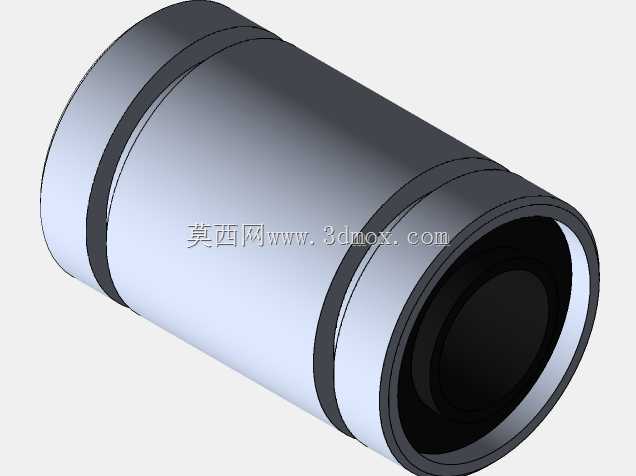

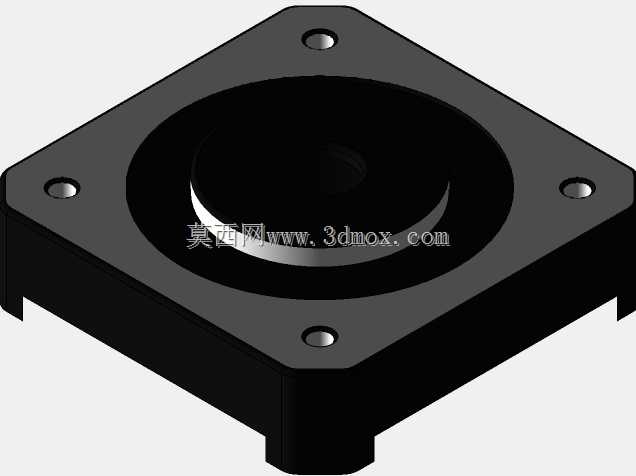

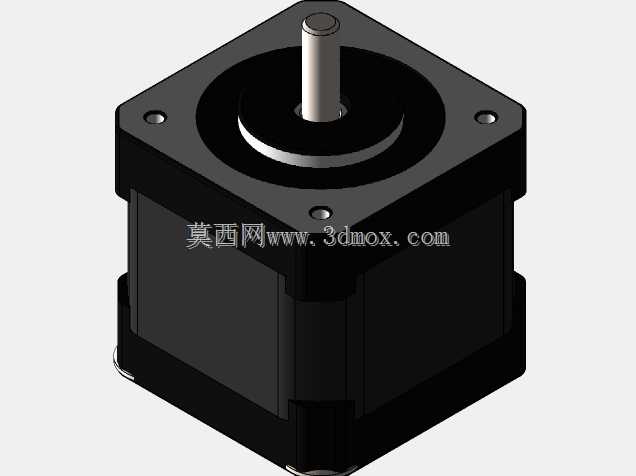

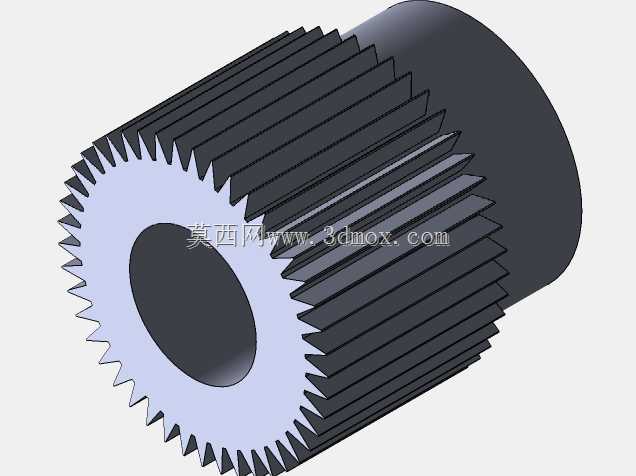

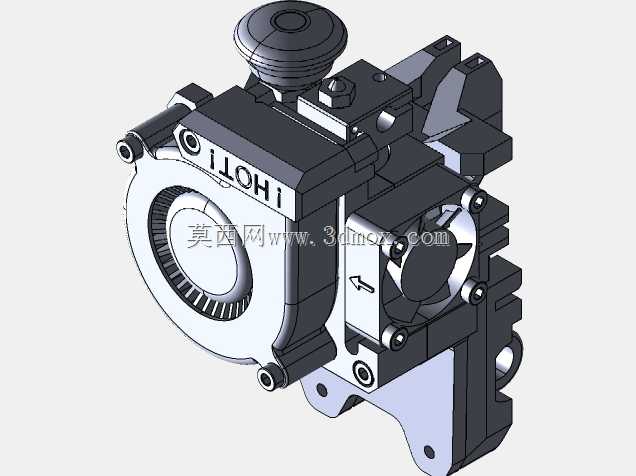

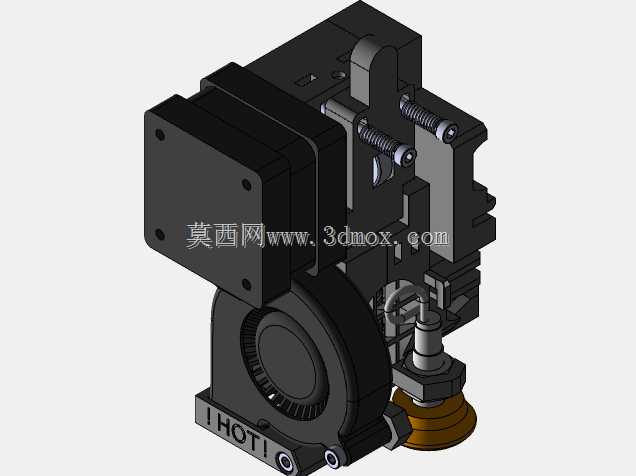

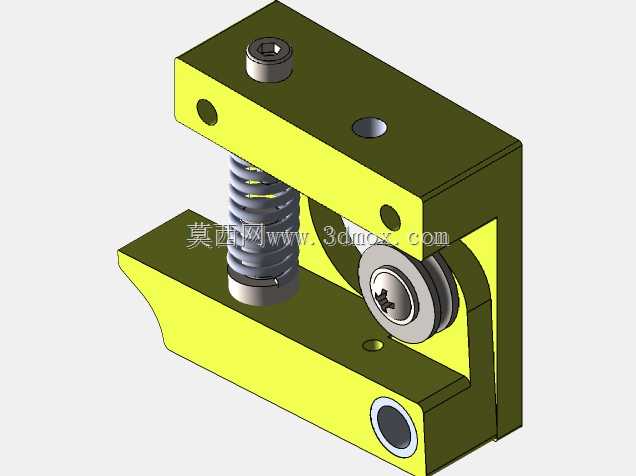

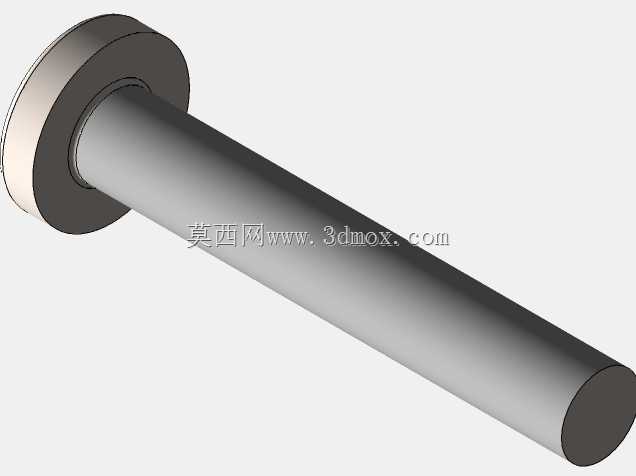

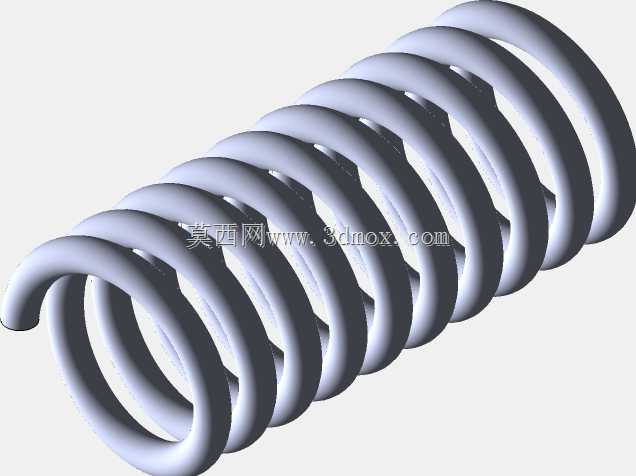

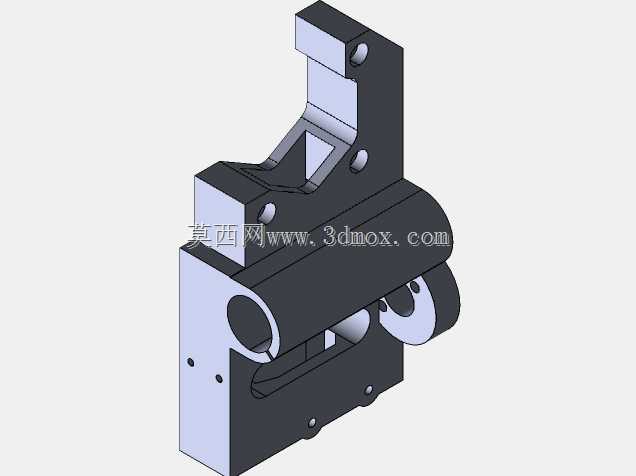

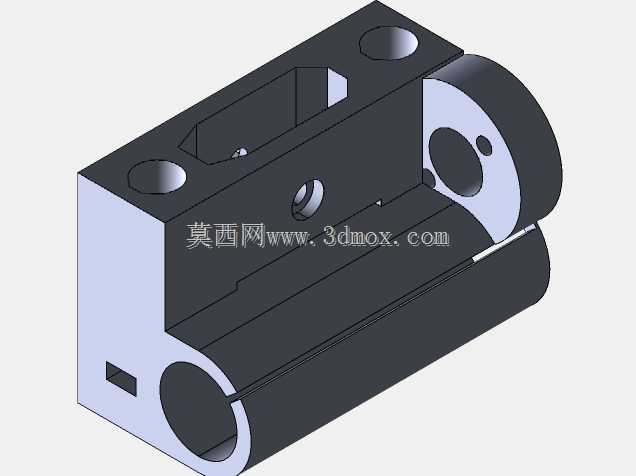

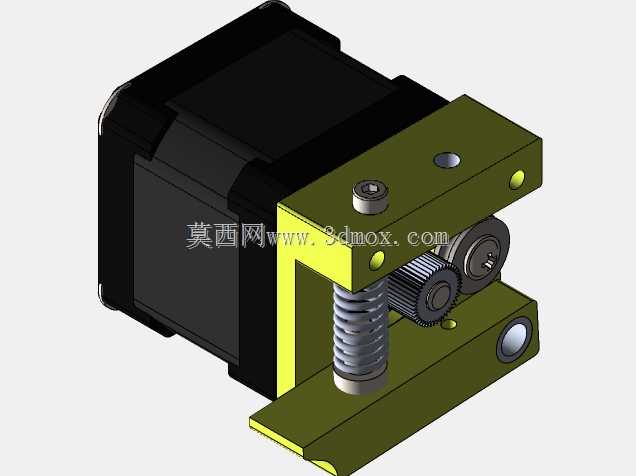

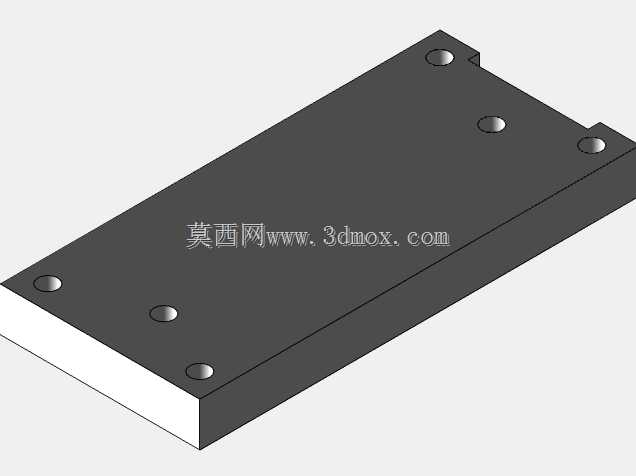

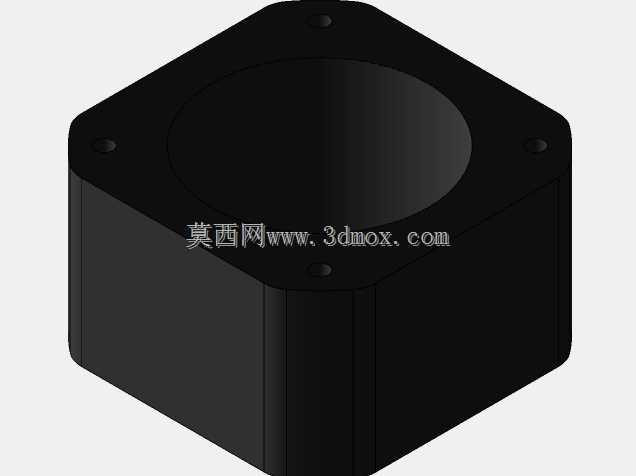

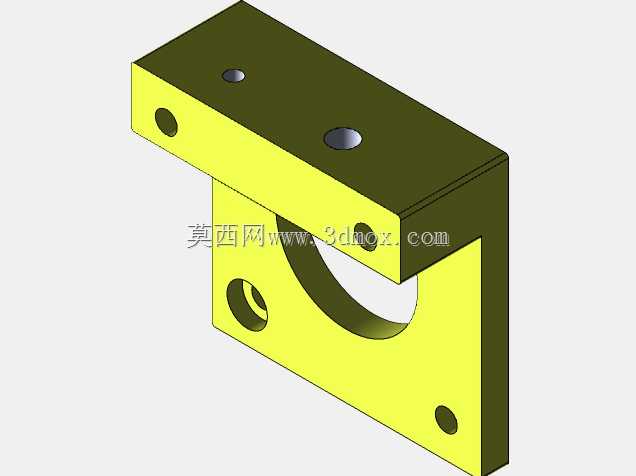

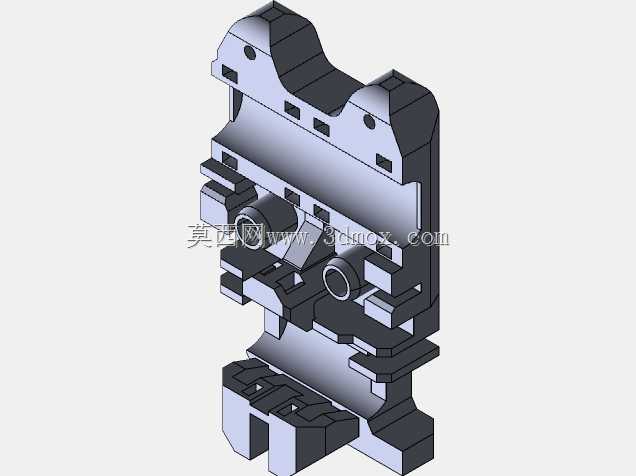

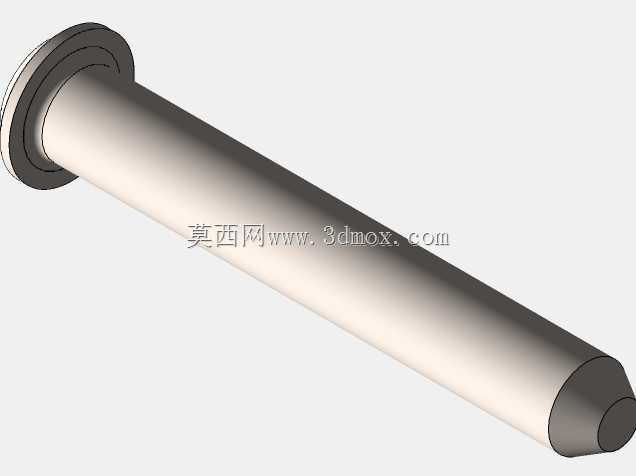

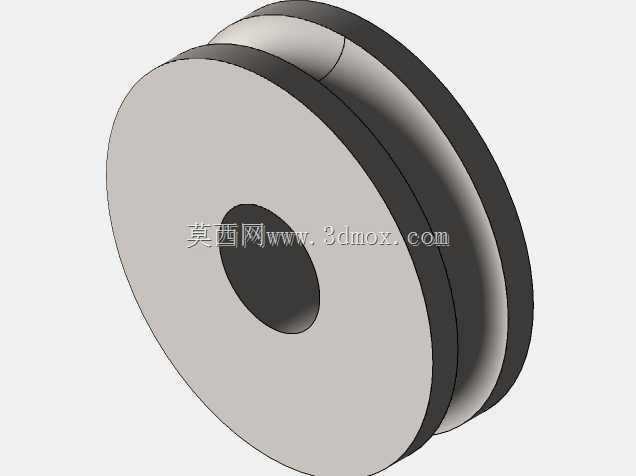

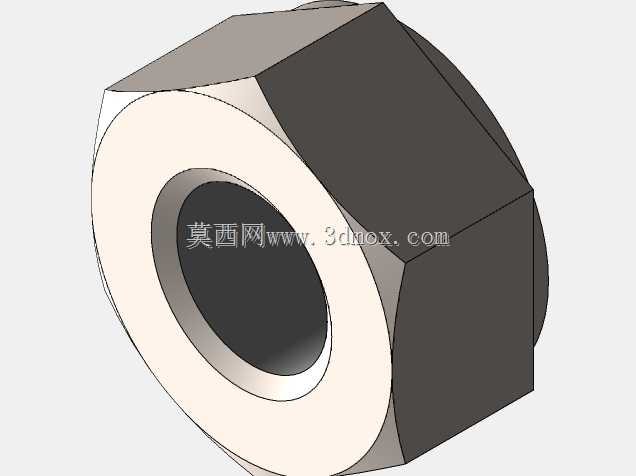

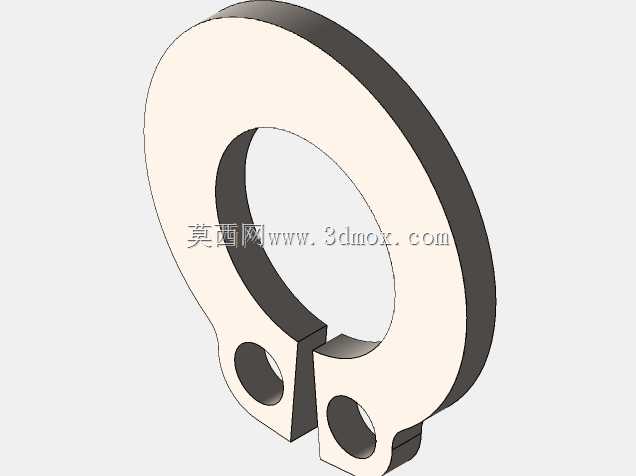

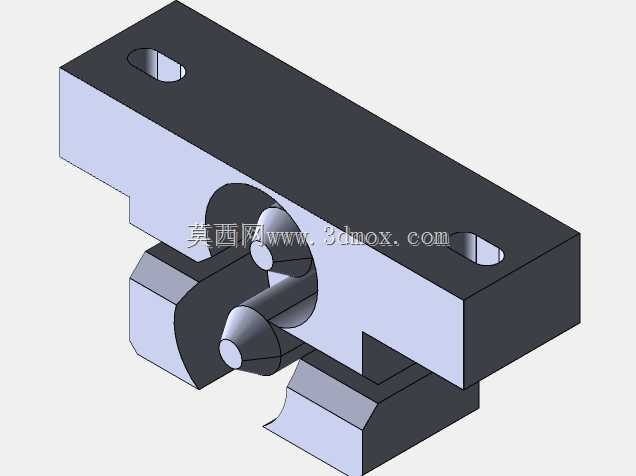

　　Z轴通过双光轴导轨带动X轴整体做上下升降运动，三个运动轴的有效行程经过严格校核，打印平台的安装边界预留了足够的热床安装空间，平台调平组件采用了四点手拧调节结构，每个调节点下方都设置了压缩弹簧作为预紧，能够在长时间打印过程中保持平台平面度稳定，避免因为平台形变导致的首层粘附失败问题。送料机构采用了近端挤出设计，挤出电机直接安装在X轴滑台上，缩短了耗材从挤出齿轮到喷嘴的送料路径，相比远端送料结构，这种设计对柔性耗材的适配性更好，回料动作的响应速度更快，能够有效减少打印过程中的拉丝、漏料问题。耗材架直接集成在机架顶部后方，安装位置经过重心校核，满卷耗材装载后不会导致设备重心后倾，料架的转动阻尼经过优化，

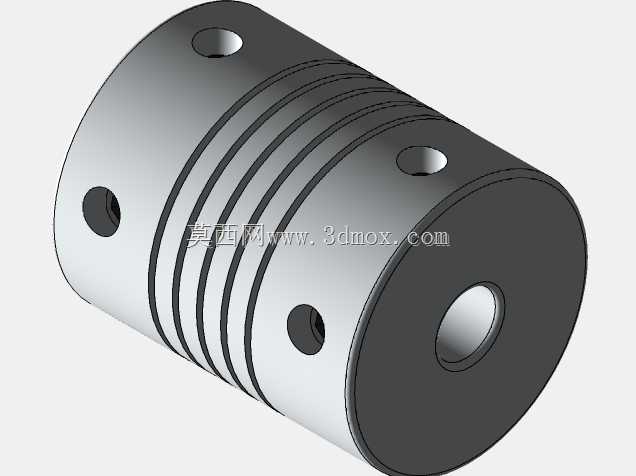

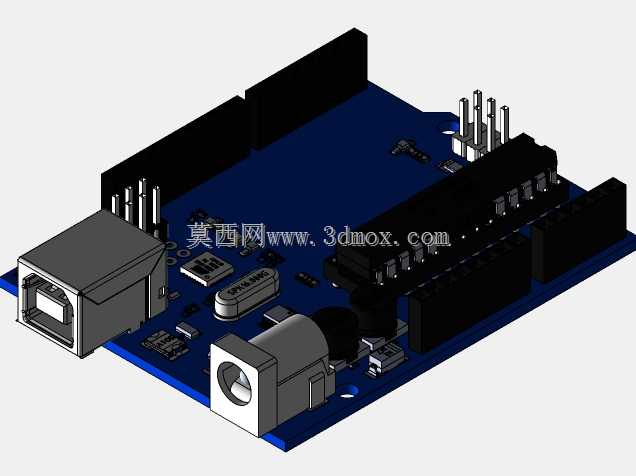

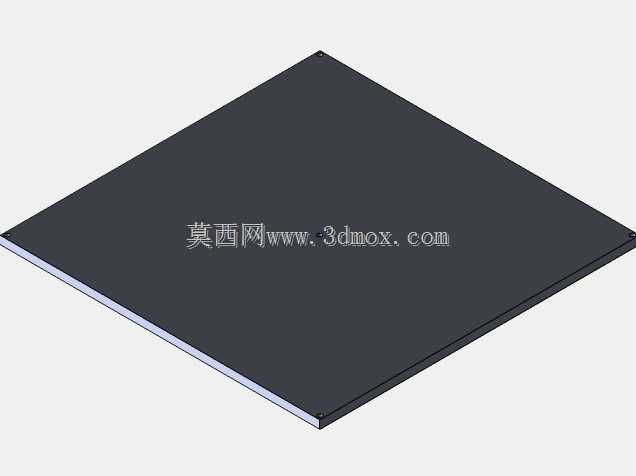

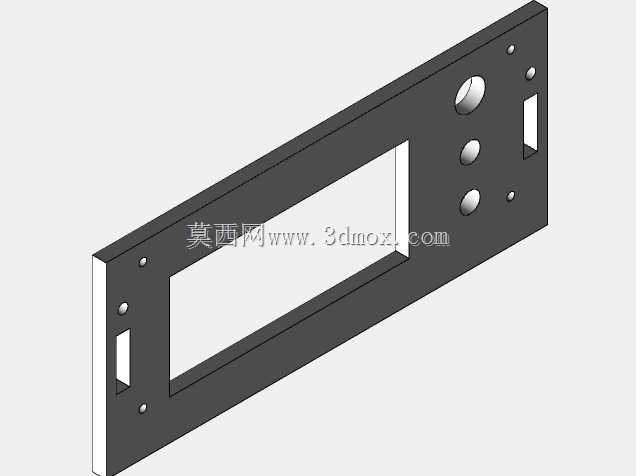

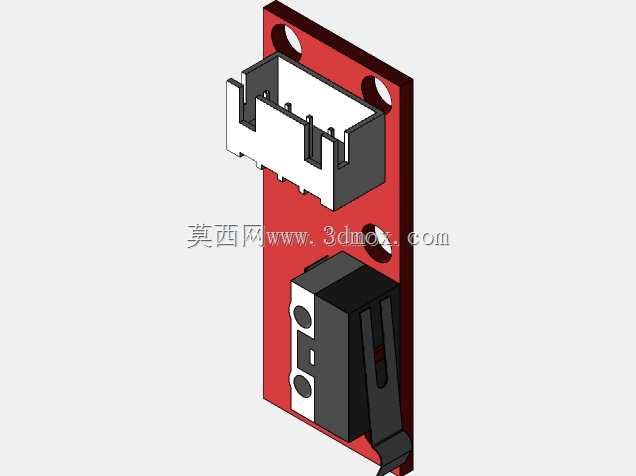

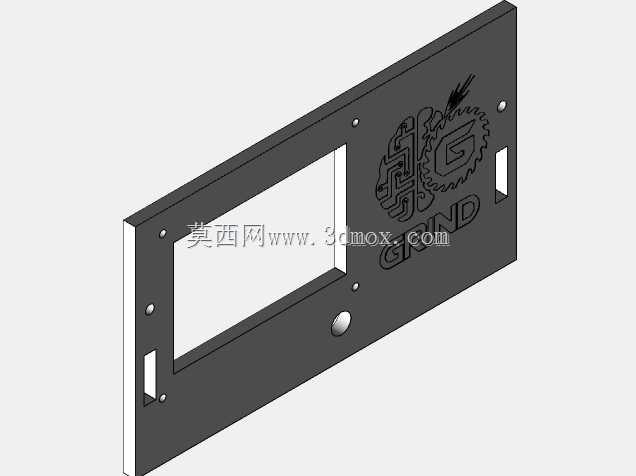

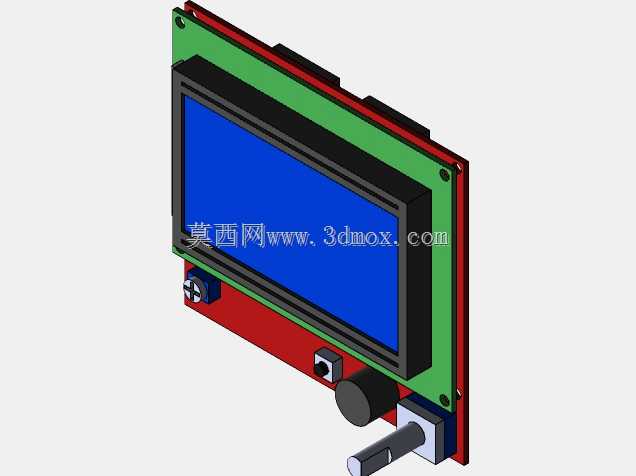

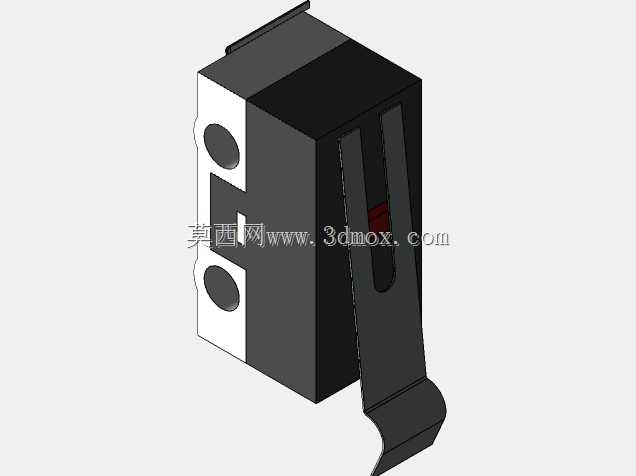

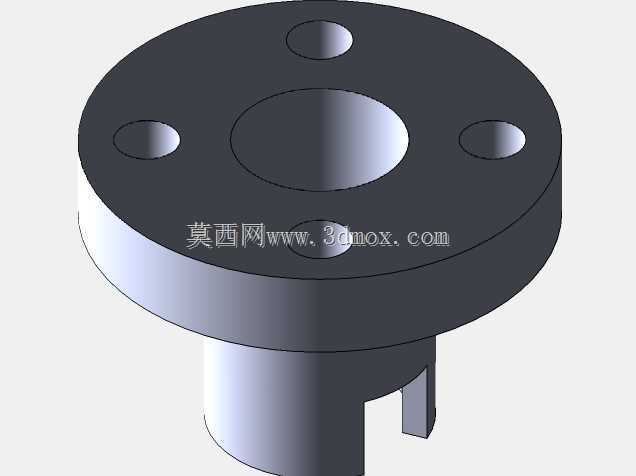

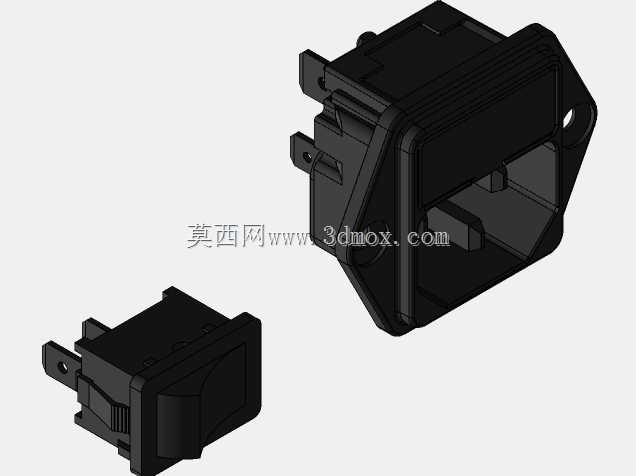

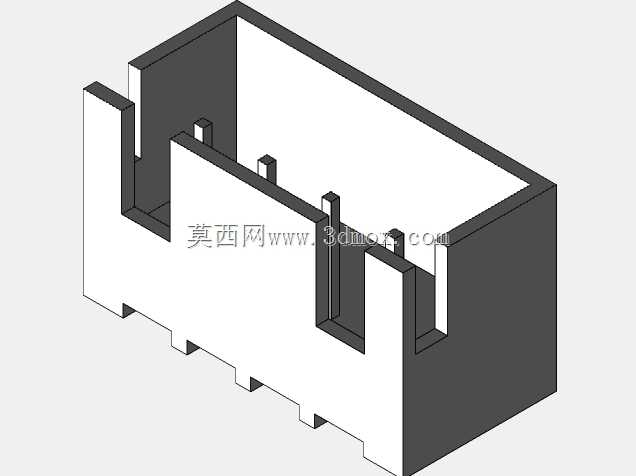

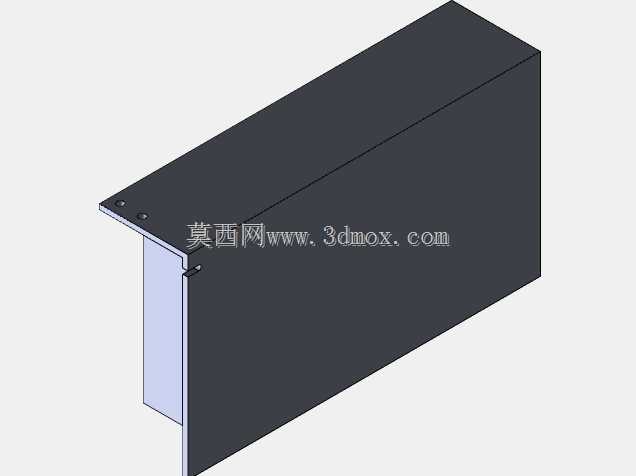

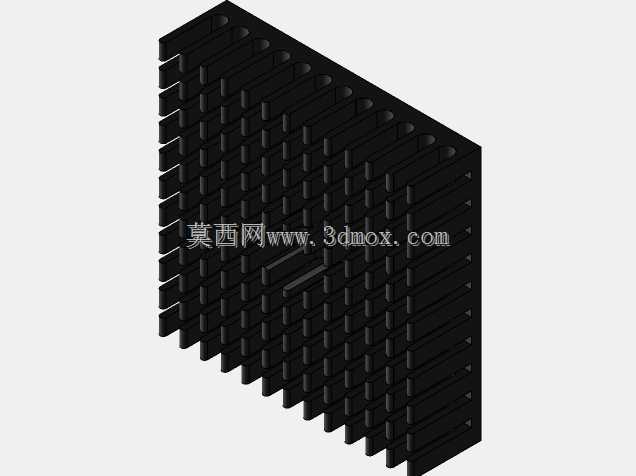

　　送料过程中不会出现料卷惯性过冲导致的耗材缠绕问题。设备前部的控制面板采用了倾斜嵌入式安装，操作视角符合人体工程学要求，不需要俯身即可完成参数设置、打印任务启停操作，面板后方预留了主控板的安装空间，走线槽沿着机架内侧的型材槽位布置，所有运动线缆都采用了拖链防护，避免长期往复运动导致的线缆磨损断裂。从安装边界尺寸来看，整套设备的占地尺寸控制在普通桌面可容纳的范围内，后方预留了电源接口、散热风扇的安装空间，左右两侧不需要额外预留大尺寸的维护通道，日常更换喷嘴、清理平台、更换耗材的操作都可以在设备正面完成，不需要挪动设备位置。所有运动部件的限位开关安装位置都做了硬限位冗余设计，即使电控限位出现故障，机械硬限位也能阻挡滑台超出行程，避免传动带脱落、导轨撞损的问题。Z轴的双丝杆传动结构做了同轴度校核，两个丝杆的安装座预留了微调余量，装配时可以通过调节安装座位置保证丝杆与光轴的平行度，避免Z轴上下运动时出现卡顿、层纹错位的问题。打印平台的表面采用了磨砂涂层设计的安装位，能够提升PLA、ABS等常用耗材的首层粘附力，不需要额外粘贴美纹纸或者涂胶水即可完成打印，平台下方预留了加热床的接线与安装空间，用户可以根据自身打印耗材的需求选配加热组件，不需要对原有框架做打孔改制。
