迷你罗斯托克并联运动机械结构设计

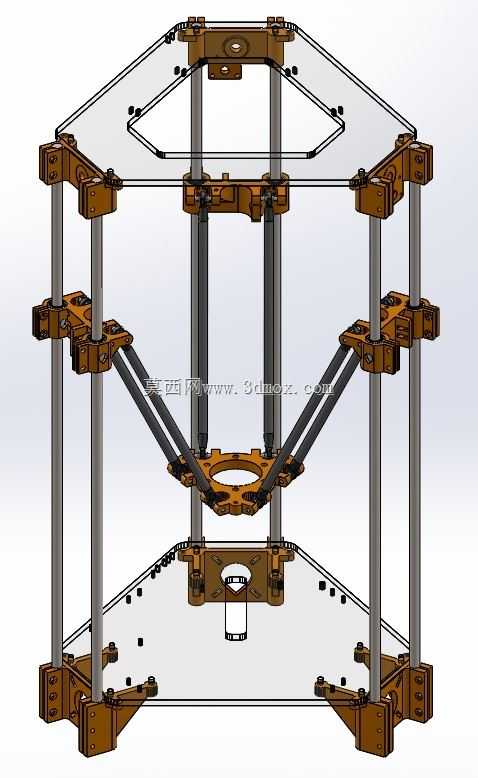

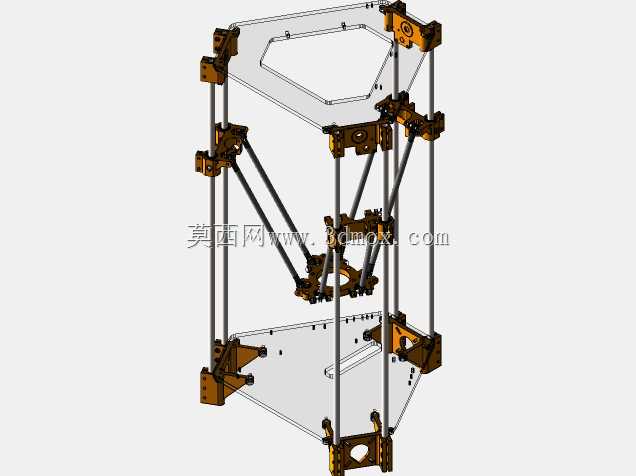

　　这套并联式运动框架结构，核心采用三角对称布置的立式导柱作为运动基准，六组斜向支撑臂连接中心运动平台与底部、顶部的固定安装座，整体框架采用正六边形上下安装板作为承载基体，所有连接节点均采用角码式紧固件完成刚性锁附，避免焊接结构带来的形变误差。从实际应用场景来看，这类结构最初脱胎于并联运动机床的设计思路，凭借多轴联动的低惯量特性，被广泛应用于小行程高精度的运动执行场景，除了常见的桌面级增材制造设备搭载之外，也可经过末端执行器替换后，用于小尺寸工件的点胶、轻量铣削、视觉检测定位等工位，尤其适合实验室、小型工坊这类对设备占地空间有严格限制的使用环境。

　　从功能特性上看，该结构区别于传统笛卡尔坐标式的串联运动结构，三个驱动轴分别布置在三根立式导柱的滑座上，每一组驱动滑座通过两组平行的碳纤维斜臂与中心运动平台连接，运动过程中三组滑座沿导柱做上下直线运动，通过斜臂的角度变化带动中心平台完成X、Y、Z三个方向的空间位移，这种结构的运动惯量远低于串联结构，因为驱动部件无需随末端执行器做水平方向的往复运动，仅需沿垂直方向移动，高速运动下的惯性冲击更小，定位响应速度更快。同时三角对称的受力结构让整体框架的抗扭性能更优，所有支撑力沿斜臂均匀分散到六根导柱的安装节点上，避免单侧受力导致的导柱弯曲形变，在同等有效行程下，整体框架的耗材用量比传统悬臂式结构降低近四成。

　　设计思路上，整套结构优先考虑了装配的便捷性与加工成本控制，上下安装板均采用平板式结构，所有安装孔位采用标准化阵列设计，无需复杂的五轴加工即可完成孔位加工，角码连接座采用统一的模块化设计，六个角部的连接零件完全通用，减少了非标零件的种类，降低装配时的零件分拣难度。导柱选用标准直线光轴，无需定制加工，采购成本低且互换性强，后期维护更换时无需对安装座做二次修配。斜臂与滑座、中心平台的连接位置均采用铰接式关节，预留了微小的转动间隙补偿加工与装配带来的形位误差，避免过定位导致的运动卡滞。中心平台的安装位预留了通用的执行器安装螺孔，可根据不同使用场景快速更换打印头、铣削主轴、点胶阀等末端部件，无需对平台结构做二次改造。

　　从外形尺寸与安装边界来看，整套结构的外接轮廓为正六边形，对边安装距离控制在桌面设备的常规占地范围内，底部安装板预留了整圈的设备固定孔位，可直接固定在标准铝型材工作台面上，也可加装减震脚垫放置在普通桌面使用。垂直方向的有效运动行程覆盖常规小尺寸工件的加工范围，顶部安装板预留了走线孔与辅助部件安装位，可加装料架、散热风扇、传感器等辅助组件，不会与运动部件产生干涉。导柱的上下两端均设置了硬限位挡块，防止滑座超程运动导致的结构碰撞，斜臂的长度经过精确计算，在运动全行程范围内不会与导柱、安装板产生剐蹭，所有运动部件的安全间隙均预留了足够的余量，即使在高速运动状态下也不会出现结构干涉。需要注意的是，这类并联结构的运动学解算相比串联结构更为复杂，安装时需要保证三根导柱的平行度误差控制在极小范围内，否则会导致末端定位精度下降，因此装配过程中需要借助百分表对导柱的安装垂直度做逐一校准，角码连接座的锁附需要按照对角顺序逐步拧紧，避免单侧锁附导致安装板产生翘曲形变。
