Creality Ender3打印机铝型材框架结构

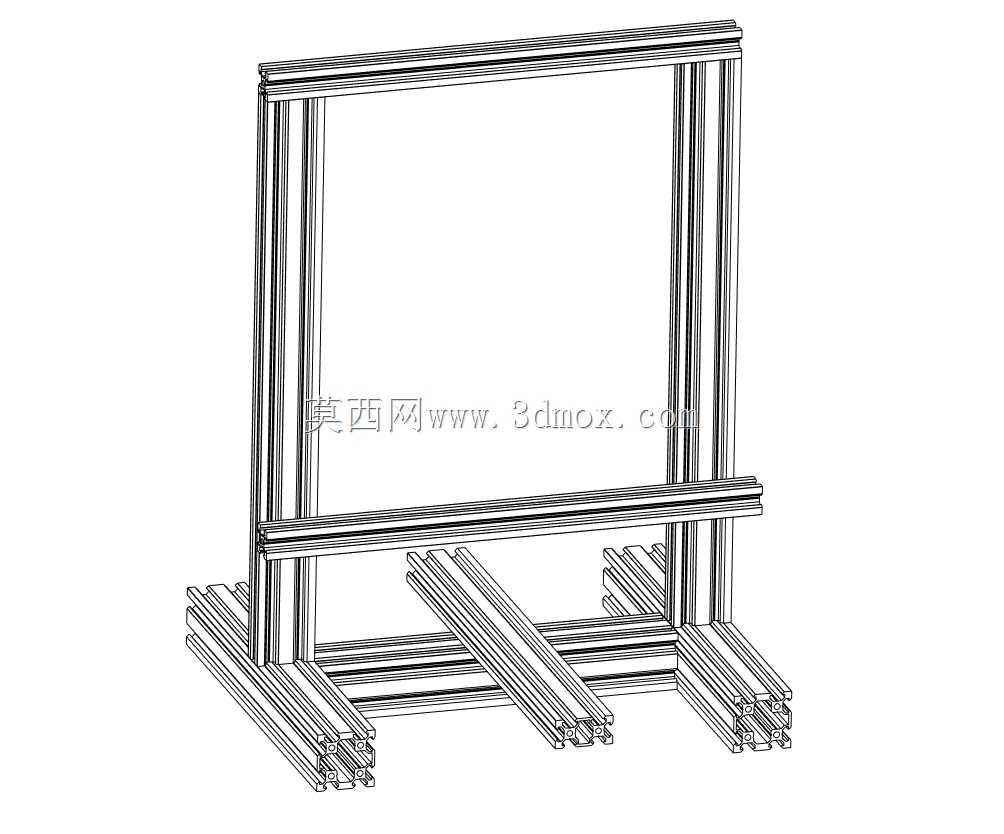

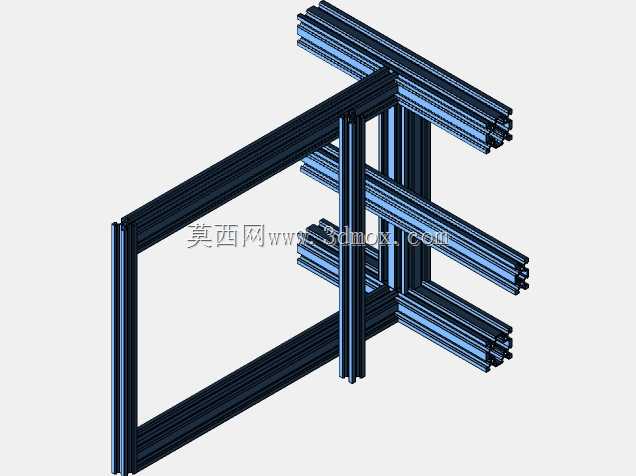

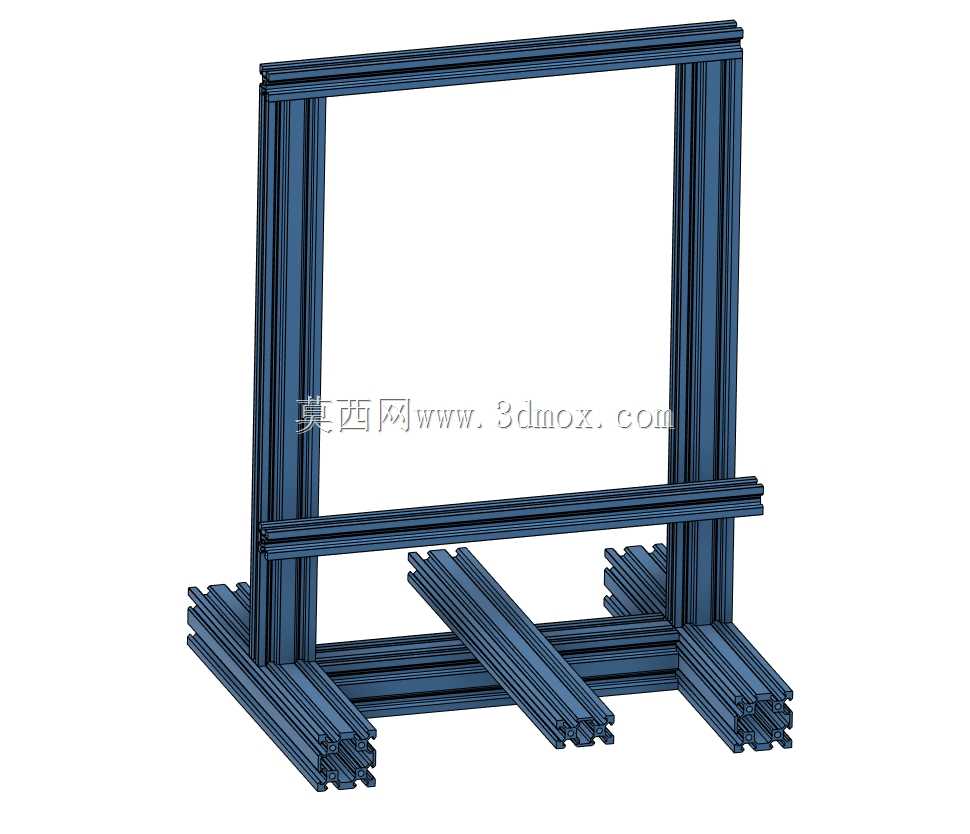

　　这套铝型材拼接框架是面向桌面级FDM 3D打印设备的主体承载结构，同时也可作为改装测试阶段的基准坯料使用，适配Creality Ender3系列机型的改装迭代需求。在桌面级增材制造设备的实际应用场景中，机架的刚性直接决定了打印过程中运动组件的运行稳定性，尤其是高速打印工况下，X、Y轴运动产生的交变载荷如果没有足够刚性的机架承接，很容易引发谐振层纹、打印件尺寸偏移等问题，这套框架采用欧标工业铝型材作为核心基材，本身就具备不错的抗形变能力，型材槽道的通用设计也给后续改装留出了足够的拓展空间。从实际功能特性来看，这套框架采用分体式拼接结构，底部采用双型材并行排布的支撑脚设计，前后方向的支撑跨度完全匹配Ender3系列的热床安装尺寸，

　　左右两侧采用双立柱垂直排布的结构，承接X轴运动组件的横梁安装位，横梁采用单根通长型材横跨左右立柱，保证Y轴运动过程中横梁的平行度不会因为单侧受力出现偏差。设计思路上没有采用一体式焊接机架的方案，核心是考虑到桌面级设备的运输便利性与用户自行改装的可调性，所有型材的连接位置都预留了标准紧固件的安装空间，用户可以根据自身的改装需求调整横梁的垂直高度，或是在立柱、支撑脚的槽道上加装附件，比如料架、灯带、自动调平传感器的走线槽、辅助冷却风扇的安装位等等，不需要额外在型材上打孔攻丝，利用型材自带的T型槽就可以完成所有附件的固定。关于安装边界与尺寸适配，这套框架的整体外轮廓宽度、深度、高度完全匹配原厂Ender3的外壳安装位，

　　更换这套框架不需要调整原有设备的外壳钣金件、运动导轨、丝杠等组件的安装位置，底部支撑脚的型材间距预留了电源、主控板的安装空间，不会出现电气组件安装干涉的问题；垂直立柱的槽道方向做了针对性设计，朝向设备内侧的槽道用于安装Y轴导轨的固定座，朝向外侧的槽道用于走布线束，避免运动过程中拖链剐蹭到打印区域。作为改装测试用的框架坯料，这套结构也可以用来验证不同型材壁厚、不同连接角件强度下的机架刚性表现，测试时可以在横梁位置加装百分表，分别测试不同打印速度下X轴运动到不同位置时的机架形变量，为后续的机架优化方案提供实测数据支撑。实际装配过程中需要注意，所有型材的拼接端面都做了铣平处理，拼接时不需要额外打磨端面，

　　只需要在连接角件位置施加标准扭矩的锁紧力，就可以保证整体框架的垂直度与平行度满足设备运行要求，不需要额外做校准加工；底部支撑脚的位置预留了防滑减震脚杯的安装螺纹孔，用户可以根据放置台面的平整度调整脚杯高度，保证框架整体处于水平状态，避免因为台面倾斜导致的打印件重力偏移问题。和原厂采用的板材拼接机架相比，铝型材框架的抗扭刚性提升明显，尤其是在长时间连续打印的工况下，不会因为设备内部温度升高出现板材受潮变形的问题，长期使用的尺寸稳定性更好，同时铝型材的表面阳极氧化层也具备不错的耐磨抗腐蚀能力，日常使用过程中不需要做额外的表面防护处理。在改装场景下，这套框架还支持扩展更大的打印幅面，用户只需要更换对应长度的横梁与Y轴方向的型材，就可以在原有基础结构上拓展打印尺寸，不需要重新设计整套机架结构，大幅降低改装的设计与加工成本。框架的走线槽道设计也做了优化，所有线束都可以隐藏在型材槽道内部，通过线槽盖板固定，既可以避免线束外露影响设备外观，也可以防止运动过程中线束被运动组件剐蹭引发的设备故障。
