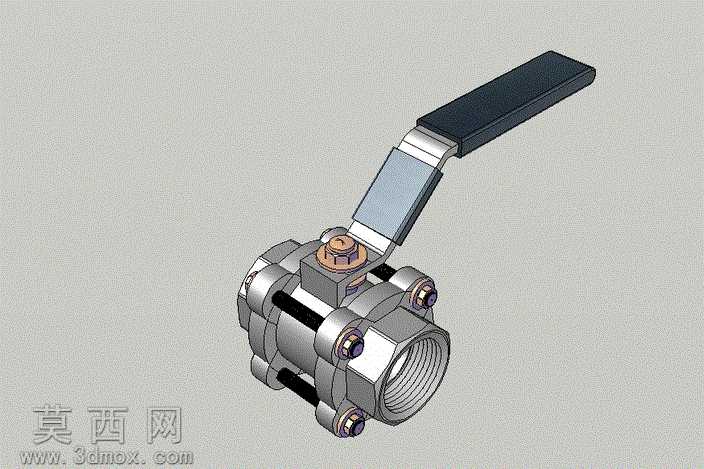

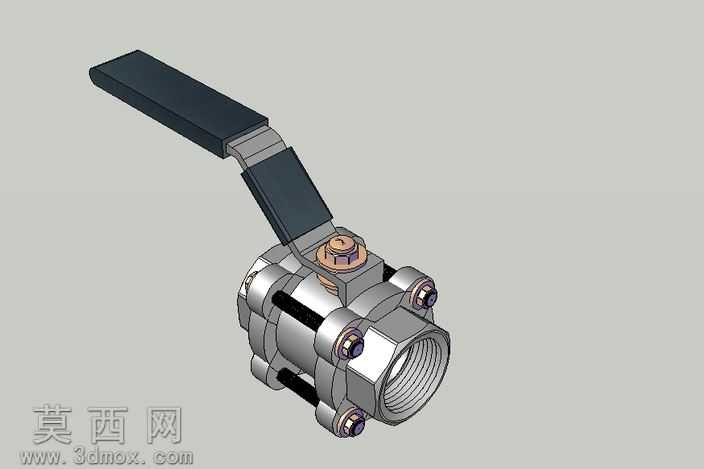

三片式内螺纹手动球阀三维设计作品

本作品为三片式内螺纹手动球阀的三维设计成果，建模阶段依托三维参数化设计软件完成全结构1:1还原，首先梳理三片式球阀的核心组成逻辑，将整体拆分为左右阀体、中间球体、阀杆、操作手柄、密封垫圈、锁紧螺栓、压紧螺母七大核心模块，逐模块绘制草绘截面后通过拉伸、旋转、扫描切除等特征命令完成基础实体构建，严格遵循三片式球阀的装配公差要求，对阀体连接端面的密封槽、内螺纹的牙型轮廓、球体的通孔同轴度、阀杆与阀体的配合间隙都做了精准的参数化约束，确保各部件装配后无干涉、可模拟真实的启闭动作。材质与渲染阶段，针对不同部件的真实工业材质做了区分设置：阀体部分采用304不锈钢材质，调整金属粗糙度参数模拟锻造不锈钢的哑光金属质感，还原金属表面细微的磨砂纹理与冷调金属反光；操作手柄部分采用黑色工程塑料材质，添加细微的颗粒质感模拟工业级酚醛塑料的握持触感，手柄与阀杆连接的金属压片采用亮面镀锌钢材材质，与阀体的哑光不锈钢形成材质层次区分；密封垫圈采用黑色丁腈橡胶材质，调低反光度模拟橡胶的哑光弹性质感；锁紧螺栓与压紧螺母采用与阀体一致的不锈钢材质，特意添加了边缘的倒角高光与细微的安装划痕细节，提升模型的真实感。结构设计上还原了三片式球阀的核心优势，左右阀体通过周向均布的螺栓锁紧，中间夹持球体与密封组件，既保证了密封性能，也便于后期拆卸维护；内螺纹接口采用标准管螺纹参数，可直接匹配同规格工业管路；手柄的操作角度做了90度限位约束，可直观模拟从全开到全闭的操作行程，阀杆处的压紧螺母结构可调整密封填料的压紧程度，还原真实产品的调节功能。设计过程中重点验证了球体通孔与阀体通道的同轴度，确保阀门全开状态下流道无突兀缩径，符合流体输送的阻力要求，同时对所有棱角处都添加了符合工业生产标准的工艺倒角，避免锐边结构，还原真实机加工零件的工艺特征，整体模型可用于产品结构展示、装配教学、管路系统模拟演示等多个场景。
