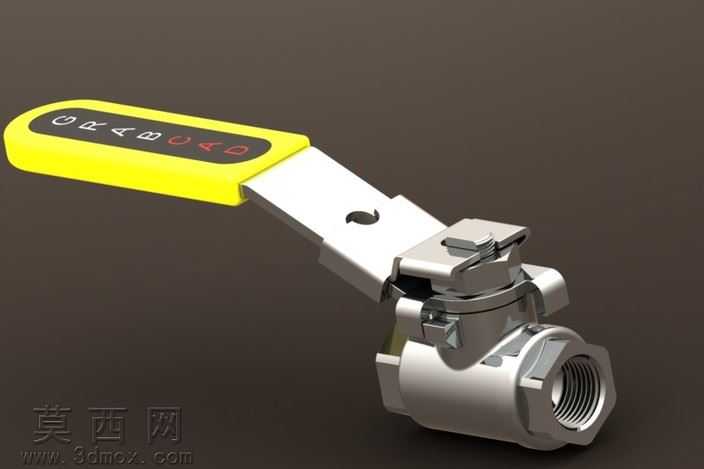

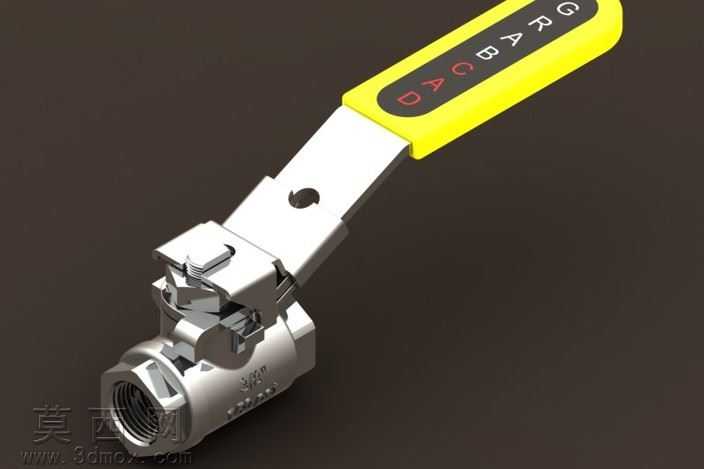

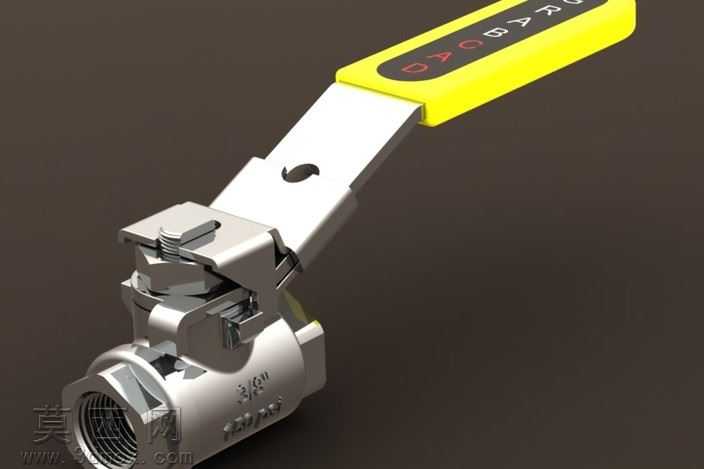

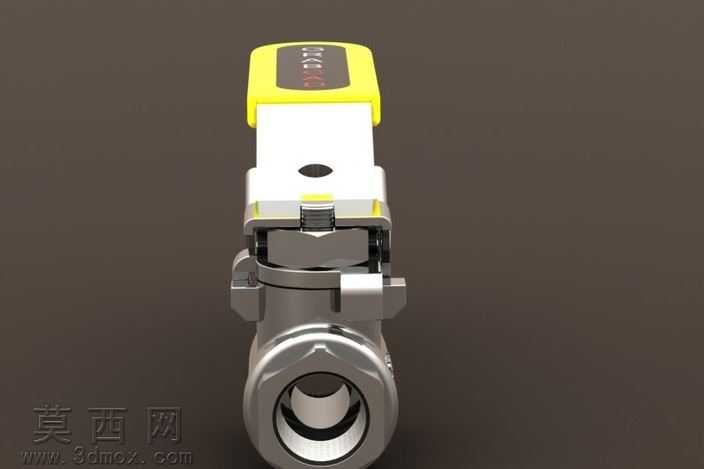

3/8寸150psi不锈钢手动球阀三维设计

本款3/8英寸150psi不锈钢球阀的三维建模工作，依托主流三维机械设计软件完成全流程设计，从结构拆解到细节还原均遵循工业级阀门的实际生产标准开展。建模初期首先梳理球阀的核心功能逻辑，明确该款阀门作为小通径低压管路通断控制元件的定位，确定公称通径、额定压力对应的结构尺寸基准，将整体结构拆分为阀体、球体、阀杆、密封组件、手柄锁定结构、连接端六大模块开展分步建模。建模过程中，阀体部分采用不锈钢锻件的实体特征构建，还原内螺纹连接端的完整牙型细节，同时精准刻画阀体上标注的通径、压力标识的浮雕特征，保证外观与实物一致；球体部分严格按照密封配合公差要求构建球面，保证球面的圆度与表面光洁度的视觉呈现，匹配浮动球阀的密封结构逻辑；阀杆部分还原防吹出结构的卡位设计，清晰呈现阀杆与球体的传动配合槽、与手柄的连接扁位，以及填料密封区域的台阶结构；密封组件部分分别构建阀座密封圈、填料压盖等非金属零件，通过材质区分清晰展示不同密封件的安装位置与配合关系；手柄部分采用双色材质区分金属扳杆与塑料握套，还原握套上的开关方向标识细节，同时刻画扳杆上的锁定孔结构，还原阀门可加锁固定开关状态的实用设计。渲染阶段采用工作室级光影环境，金属零件赋予哑光不锈钢材质，精准表现不锈钢表面的细腻金属质感与边缘反光特性，塑料握套采用半哑光工程塑料材质，密封件采用深色非金属材质，通过不同材质的质感差异清晰区分各个零件，同时通过剖面视角的预留设计，可直观展示阀门内部的流道结构、球体转动实现通断的工作原理。整体建模严格遵循1:1实物比例，所有配合间隙、零件壁厚均符合小口径不锈钢球阀的行业设计规范，既完整还原了产品的外观细节，也清晰呈现了内部的装配关系与工作逻辑，可用于产品展示、装配教学、管路系统模拟搭建等多种场景，能够帮助使用者快速理解该款手动球阀的结构特点与工作原理。
