WECO联盟1502型4寸球阀结构三维设计

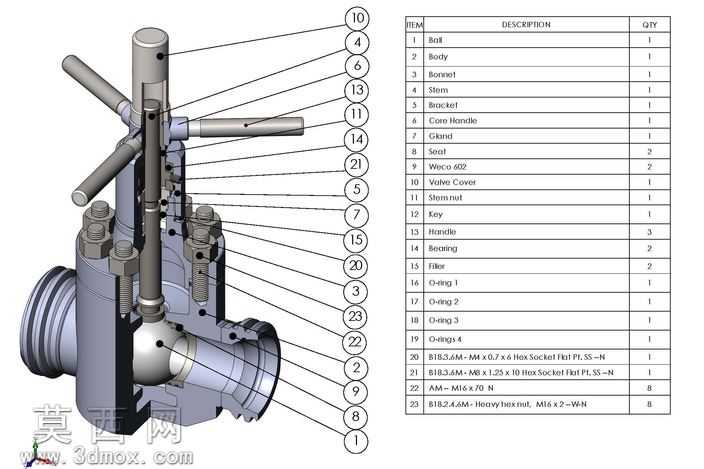

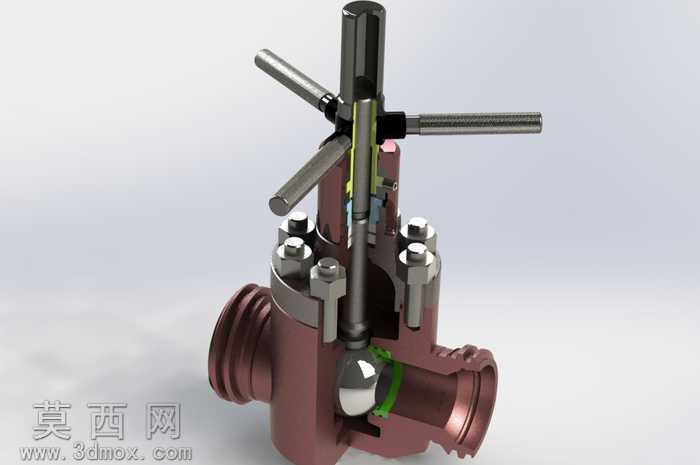

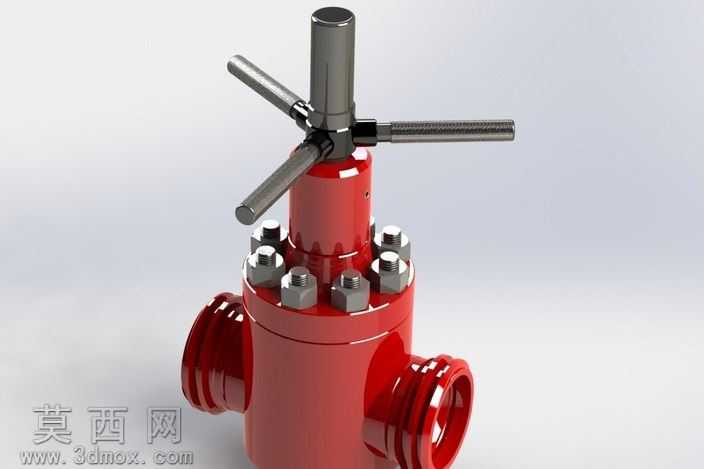

本作品为WECO联盟1502规格4寸球阀的完整三维建模成果，建模过程严格遵循该型号球阀的实际工程尺寸与装配逻辑，采用自底向上的建模思路完成全部零件的构建与整体装配。首先针对球阀的核心启闭件球体进行建模，精准还原球体的通孔直径、密封面弧度与表面精度要求，匹配4寸管路的通流规格，保证流体通过时的流道顺畅无突变。其次完成阀体部分的建模，还原阀体两端的连接结构、侧部的安装接口以及内部的腔体空间，准确刻画阀体上螺栓连接孔的位置、尺寸与沉头结构，保证与阀盖、侧接件的装配匹配度。针对阀杆组件，建模时还原了阀杆的阶梯轴结构、密封槽位置、与手柄连接的扁方结构，同时配套构建了密封填料、填料压盖、阀杆螺母等相关零件，准确还原阀杆的转动行程与密封结构逻辑。操作手柄部分采用带辅助加力杆的结构设计，建模时还原手柄的握持结构、与阀杆的配合卡槽，以及加力杆的插接孔位，还原实际操作时的力臂结构。所有标准件如内六角螺栓、O型密封圈、轴承等均按照对应国标规格构建，保证零件参数的准确性。装配过程中严格按照实际装配顺序添加配合约束，还原球体在阀体内的转动自由度、阀杆与球体的传动配合、各密封件的压缩装配状态，完整呈现球阀从关闭到开启90度行程的运动逻辑。建模过程中对金属零件赋予了对应的碳钢、不锈钢材质属性，对密封件赋予橡胶类材质属性，通过渲染呈现出不同零件的材质质感，同时制作了剖面展示效果与零件序号标注，清晰展示内部的流道走向、密封位置、零件装配层级，完整还原该型号球阀用于高压管路流体通断控制的结构特性，所有零件之间无干涉，装配关系符合实际工业球阀的生产装配要求，可用于结构展示、装配教学以及相关管路系统的配套设计参考。
