小型履带式挖掘作业设备结构设计

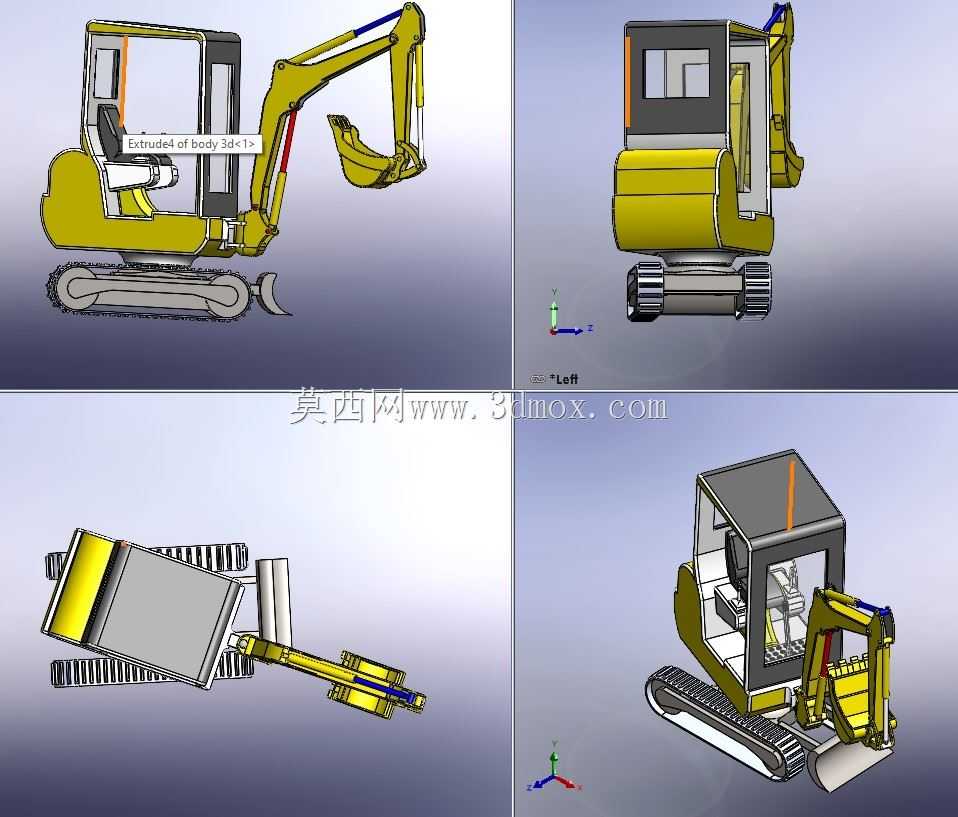

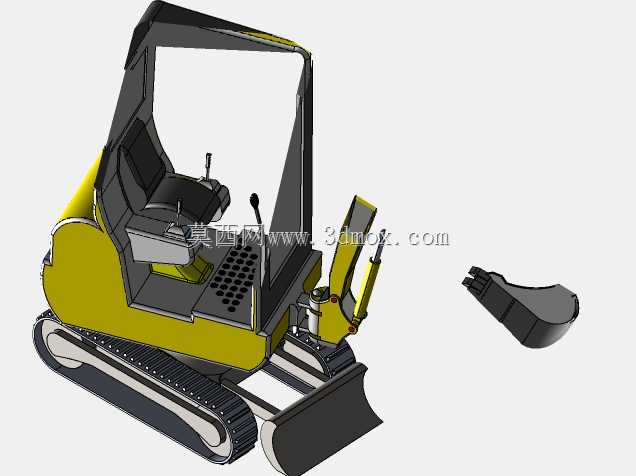

　　在狭小场地土方作业、市政管线抢修、园林景观施工、农村宅基地拆改这类作业半径受限的场景里，大型挖掘设备往往受限于机身尺寸无法进场，微型履带式挖掘设备的需求占比逐年提升，这套设计正是针对这类窄空间作业场景开发的小型作业设备。整套设备采用履带式行走底盘作为承载基础，履带接地长度与轨距的匹配经过反复校核，保证在松软泥泞场地、碎石坡面作业时的接地比压控制在合理区间，避免作业时出现沉陷、侧翻风险，底盘上部的回转支承连接上部工作装置与行走机构，可实现360度全回转作业，无需频繁调整机身站位就能覆盖周边作业范围，适配狭窄巷道、庭院内部这类无法长距离移动机身的作业环境。上部工作装置的核心是动臂、斗杆与铲斗组成的作业臂组，设计阶段针对吊臂、

　　斗臂的受力工况做了专项应力模拟，覆盖了最大挖掘深度作业、最大卸载高度举升、偏载挖掘、侧面碰撞这几类极端受力场景，通过应力云图的载荷分布结果，对臂架的板材厚度、铰接点位置、加强筋布置做了针对性优化，在保证结构强度满足作业载荷要求的前提下，尽可能削减非受力区域的材料冗余，控制整机自重，降低行走机构的负载与作业能耗。驾驶室采用框架式结构布置在机身左前侧，操作视野覆盖铲斗作业全范围与履带行走区域，驾驶室内部预留了操作手柄、仪表、座椅的安装空间，机身侧部与后部预留了动力单元、液压阀组、燃油箱的安装舱位，各部件的安装边界都做了干涉检查，保证后期装配时液压管路、线缆的排布空间充足，不会出现部件运动干涉问题。

　　作业臂的各铰接点都预留了销轴与轴套的安装尺寸，铰接处的间隙控制在合理范围，既保证作业时臂架转动灵活，又避免间隙过大导致的作业晃动、精度下降问题。铲斗的斗容匹配小型设备的作业能力，针对土方作业的切削角度做了优化，斗齿的安装位置保证切入土层时的阻力最小，降低作业时的液压系统负载。整套设备的外形尺寸控制严格，机身宽度适配乡村常见的窄巷通行需求，尾部回转半径控制在机身轮廓范围内，在贴墙作业、临近管线作业时不会出现尾部碰撞障碍物的问题。行走机构的驱动轮、导向轮、支重轮的排布匹配履带长度，保证履带张紧度调整的行程充足，履带板的结构兼顾硬质路面与软质场地的通行需求，不会在硬化路面行走时造成过度路面损伤，也能在软土场地提供足够的抓地力。

　　设计过程中没有盲目追求大作业参数，而是围绕小型设备的核心使用场景，在结构强度、自重、作业范围、通过性之间做平衡，比如动臂的弯折角度既保证了最大挖掘深度的要求，也兼顾了卸载高度，让设备可以直接向配套的小型转运车辆卸料，不需要额外的辅助设备。液压管路的排布沿着臂架内侧布置，预留了管夹安装位，避免作业过程中管路被碎石、土方剐蹭损坏，同时方便后期的维护检修。机身的覆盖件采用分块式设计，动力舱、液压舱的盖板都预留了开合空间，日常保养时可以直接打开盖板触及滤芯、油口等保养点位，不需要拆解大量结构件。
