山猫挖掘机配套砂岩作业岩石剪具结构

　　这款适配山猫挖掘机的岩石作业剪具，主要面向露天砂岩开采、石材荒料规整、基建场地石方清理这类作业场景，在小型土石方工程、矿山边角料处理、园林景观石修整工况中，能替代传统破碎锤完成低扰动的石材抓取与剪切作业，避免破碎作业产生的碎石飞溅、噪音过大问题，尤其适合对施工振动有管控要求的城区周边石方作业、老旧厂区改造石方清理场景。从结构设计逻辑来看，整体采用剪式连杆增力结构，顶部设置单吊环式连接位，可直接匹配山猫系列挖掘机的快换接头，无需额外改装连接法兰，安装时仅需对准快换销轴孔位插入锁销，接通液压油路即可完成挂载，安装边界适配常规1.5吨至3吨级小型挖掘机的属具安装尺寸，不会和挖掘机斗杆、动臂的运动行程产生干涉。

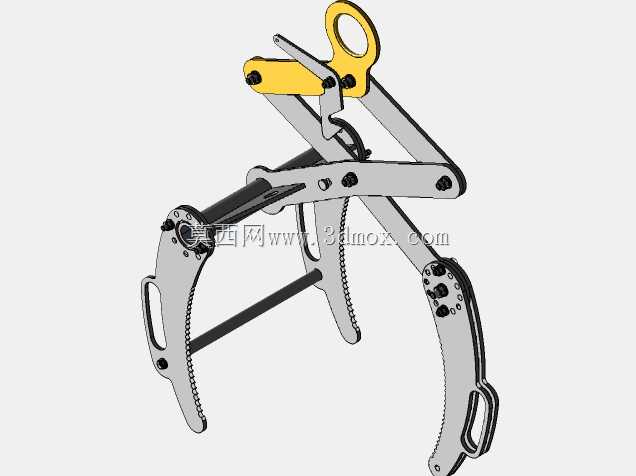

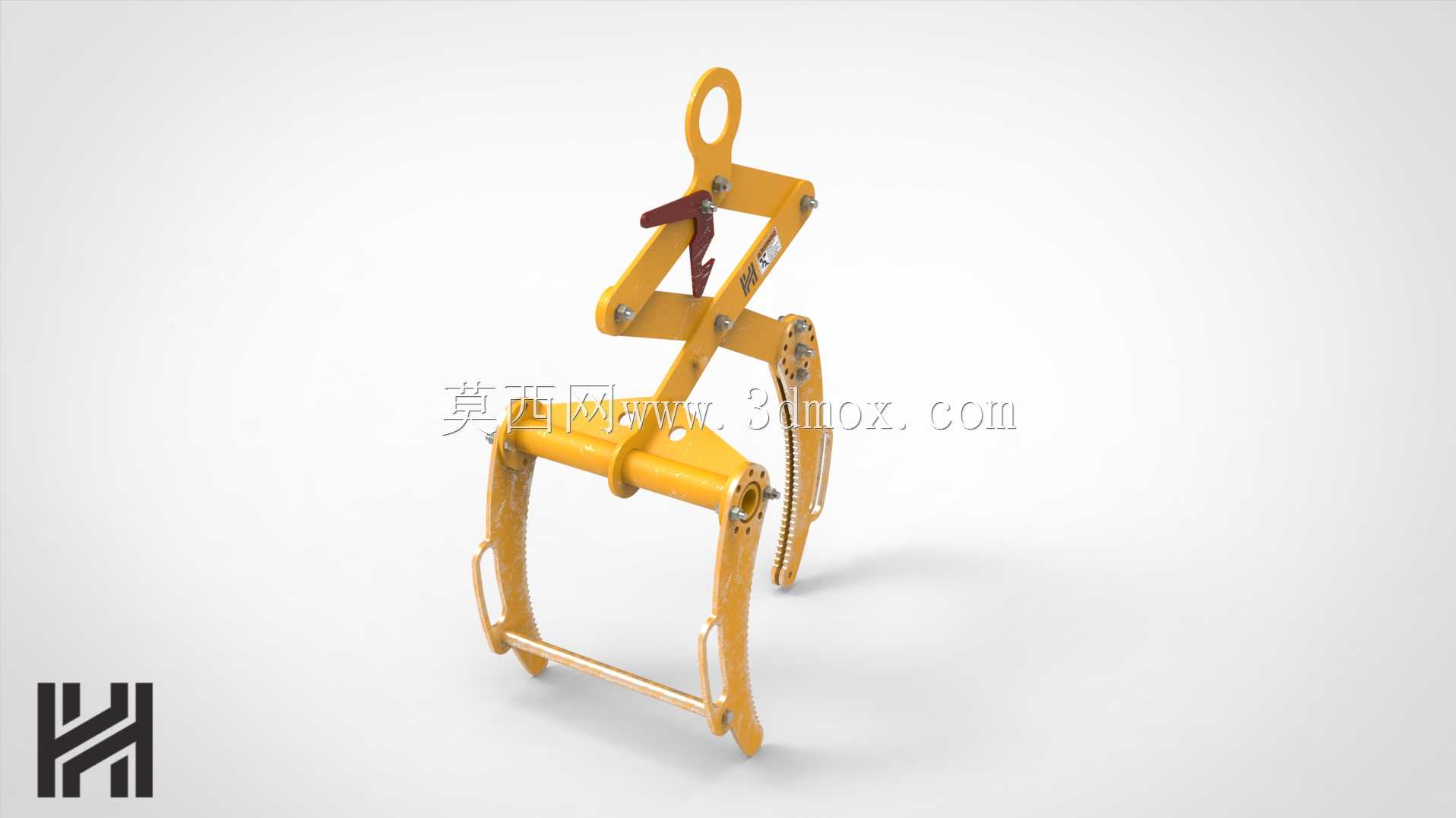

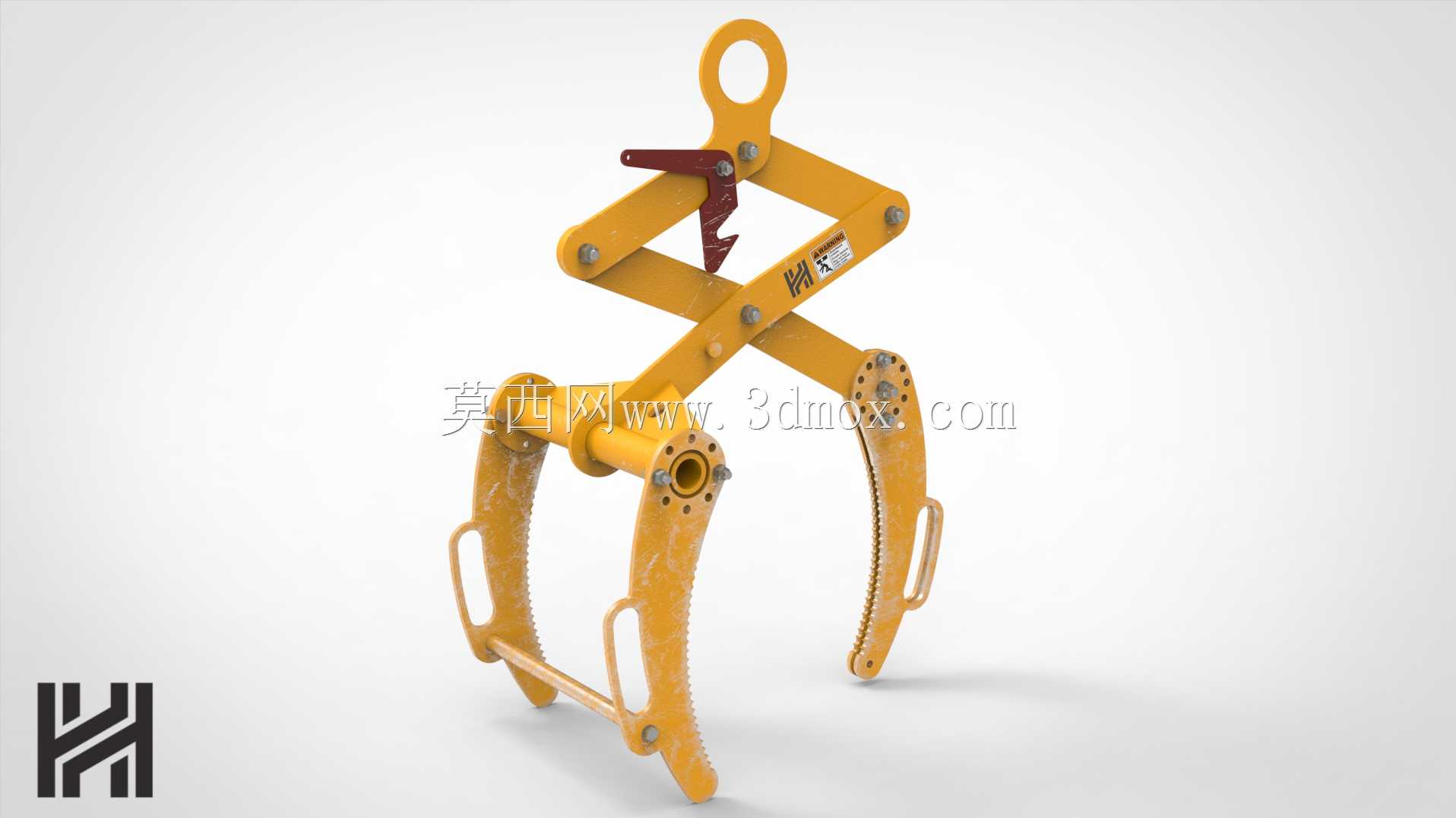

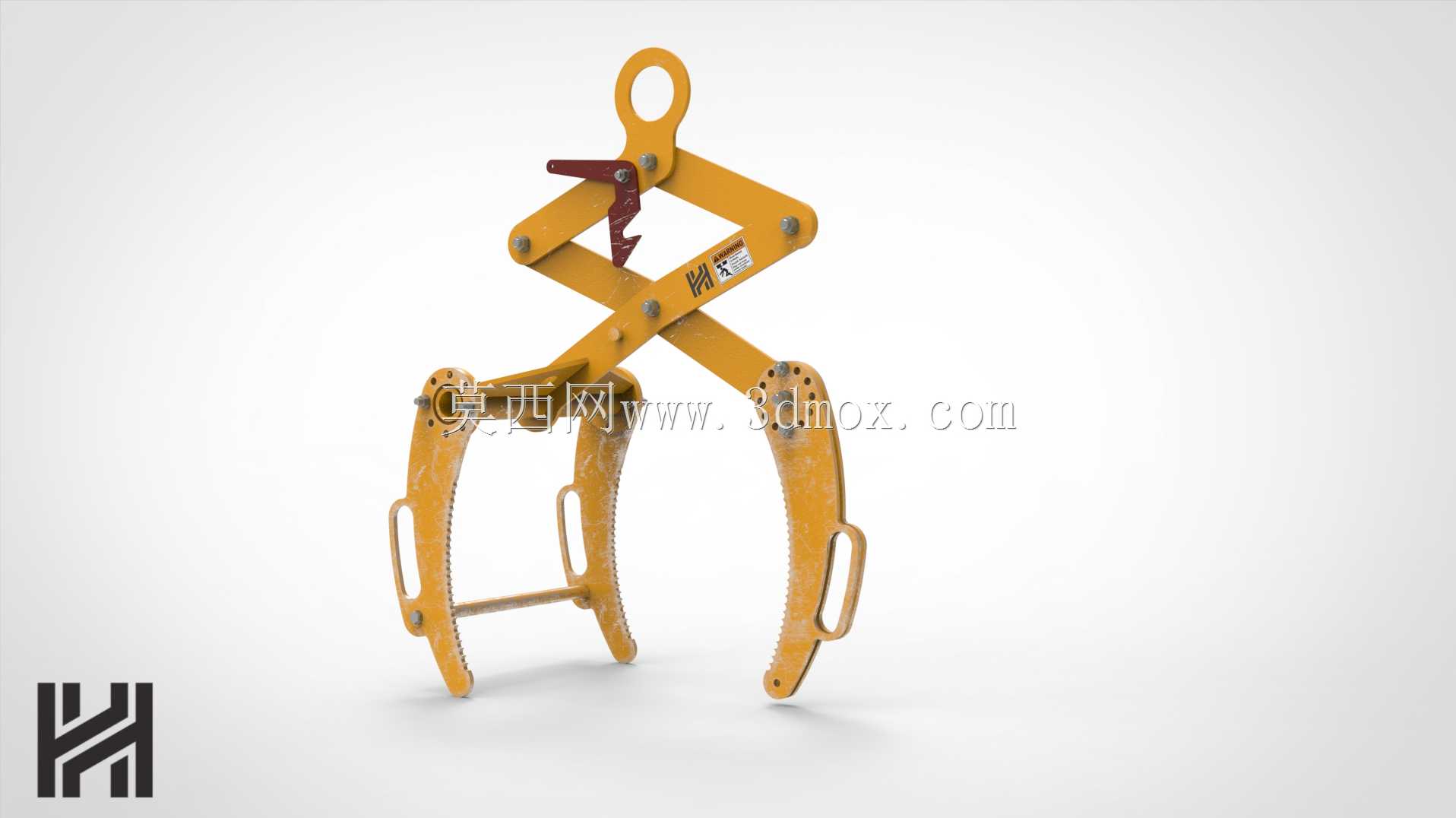

　　剪具的核心受力连杆采用交叉铰接布局，利用杠杆原理将挖掘机液压油缸的输出力放大至钳口位置，钳口内侧设计有连续的锯齿形咬合齿，齿面做了硬化处理，咬合砂岩时能嵌入石材表面形成足够摩擦力，避免夹持过程中石材滑脱，两个钳臂的开合行程经过匹配计算，最大可容纳直径1000毫米的石块，完全覆盖常规砂岩开采中单次处理的块石尺寸范围。钳臂外侧设置有辅助握持的镂空把手位，方便地面作业人员在设备停机状态下调整钳口初始位置、完成日常检修维护，顶部的锁止扳杆结构可在液压系统失压时手动锁止钳口，防止夹持的石块意外坠落，满足工地作业的安全冗余要求。设计过程中，所有铰接点均采用带防尘密封的销轴结构，适配矿山作业多粉尘、多砂砾的环境，

　　避免砂砾进入铰接缝隙造成销轴异常磨损，延长属具的连续作业时长；钳臂主体采用高强度合金钢板焊接成型，在受力集中的铰接点位、钳口咬合区域做了局部加厚处理，在保证整体结构强度的前提下控制了属具自重，不会给小型挖掘机的动臂负载造成过大压力，保证挖掘机作业时的整机稳定性。实际作业时，该剪具可完成两类核心作业：一是对爆破后产生的大块砂岩进行夹持搬运，将块石归集到运输车辆位置，相比传统挖斗夹持的方式，咬合稳定性提升明显，不会出现块石中途滑落的问题；二是可对形态不规则的砂岩块进行剪切修整，将超出尺寸要求的块石边角剪断，得到符合施工要求的规整石料，省去二次破碎的工序。在安装适配性上，该剪具的液压接口采用通用型快插接头，

　　可直接匹配山猫挖掘机原有辅助液压油路的压力与流量参数，无需额外加装调压阀、分流阀等附属元件，油路接通后操作挖掘机的辅助液压手柄即可控制钳口开合，操作逻辑和常规破碎锤、液压剪的操作逻辑一致，机手无需额外长时间适应即可上手作业。结构建模过程中，所有铰接位的转动间隙均按照工程机械属具的通用公差设定，既保证连杆转动顺畅无卡滞，又不会因间隙过大造成夹持精度下降，钳臂的曲面弧度经过反复调整，保证开合过程中钳口的咬合面始终保持平行贴合，避免出现局部应力集中导致钳臂变形、齿面崩裂的问题。针对砂岩作业的磨损特性，钳口的锯齿部分采用可更换设计，当齿面磨损到咬合摩擦力不足时，仅需更换锯齿镶块即可恢复作业性能，无需整体更换钳臂，降低现场维护的成本与停机时间。整体结构没有冗余的复杂部件，所有受力路径均经过受力仿真验证，在最大夹持负载下，各部件的应力值均处于材料许用应力范围内，可满足长时间连续重载作业的强度要求，适合小型矿山、基建施工队作为挖掘机配套属具配置，拓展小型挖掘机的作业范围，减少不同作业场景下更换属具的频次，提升单台设备的作业利用率。
