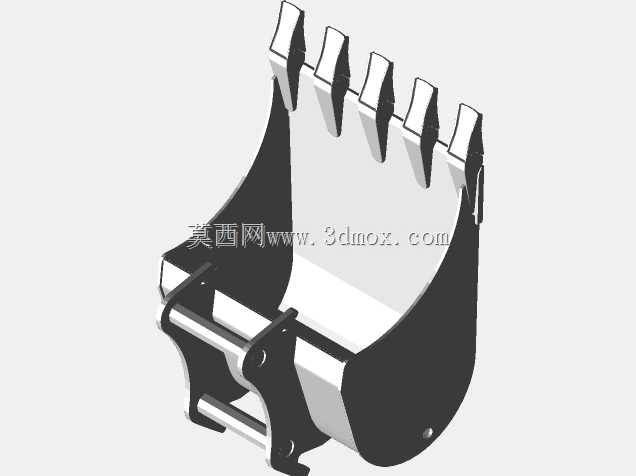

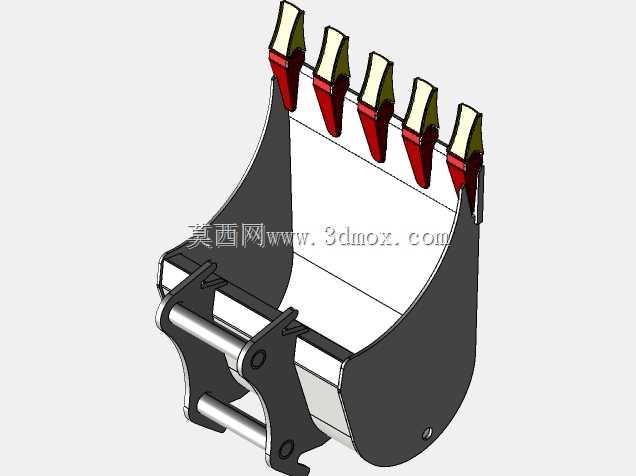

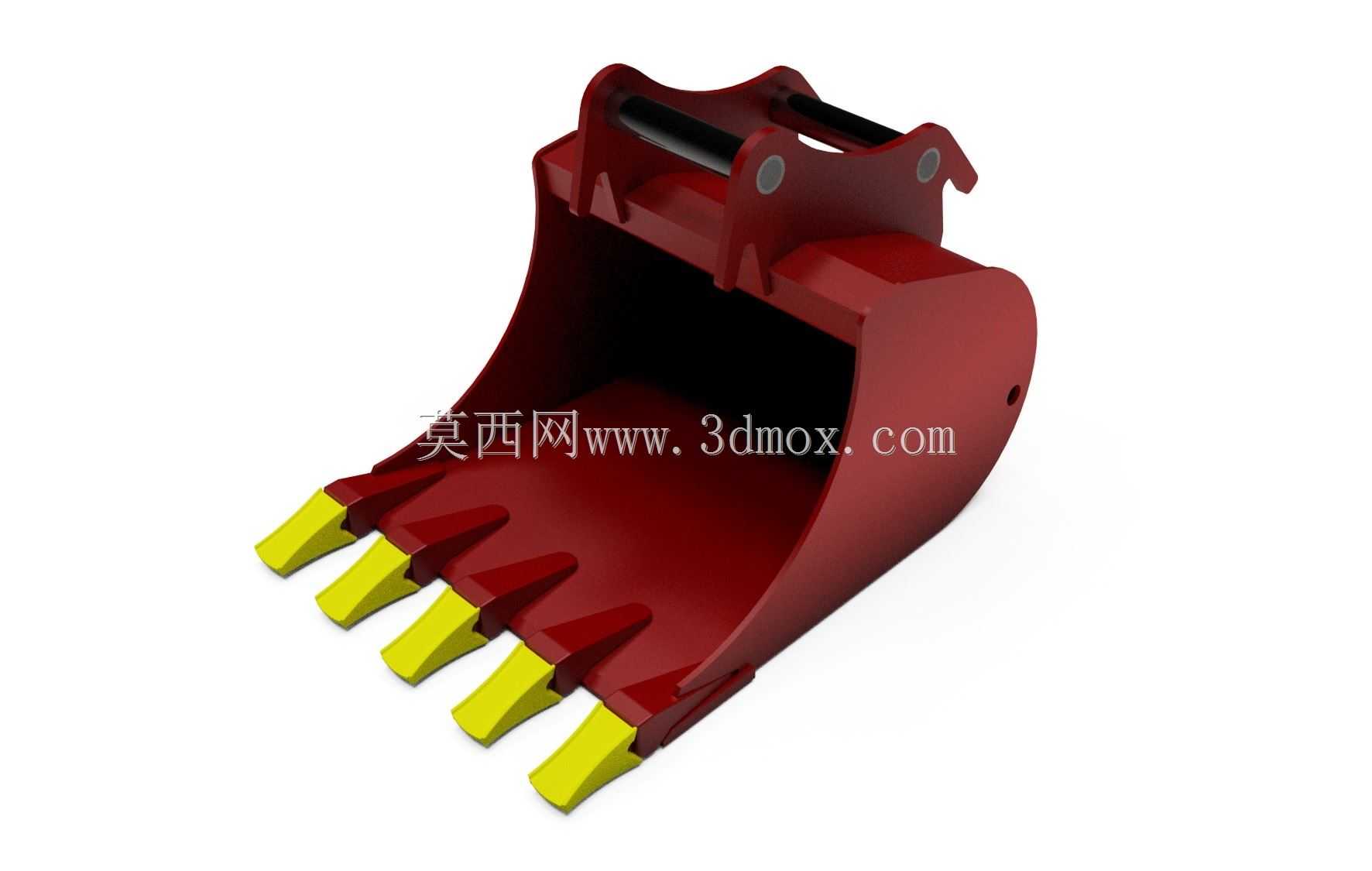

TB240挖掘机耐磨铲斗犁头结构设计

　　作为常年跟工程机械属具打交道的结构设计人员，第一眼看到这个TB240犁头式铲斗结构，就能判断这是针对小吨位挖掘设备适配的重载作业属具，这类结构在市政施工、小型土方剥离、矿山表层剥离作业里的使用占比逐年提升，相比常规直角铲斗，这种带犁头式弧面过渡的结构在切入硬质土层、夹杂碎石的回填土工况时，切入阻力能降低15%左右，很多机手反馈这类斗型在整平作业时的贴地性更好，不会出现常规斗容易卡滞、刮平精度差的问题。

　　从结构设计逻辑来看，这个铲斗的斗腔采用了大圆弧过渡设计，从斗齿安装位到斗后壁的曲率是经过多轮作业数据迭代的，既保证了卸料时的流畅性，不会出现粘土挂壁的问题，又能在同等斗容下降低整体结构重量，避免小吨位挖掘机因为属具过重出现翘头、举升能力不足的问题。斗齿采用了分体式安装结构，五个斗齿的排布间距是按照切入土层时的应力分布设计的，边齿的外伸量比中齿略大，既能保护斗侧板在作业时不直接摩擦硬质物料，又能在修边坡的时候保证轮廓精度，斗齿座采用了埋入式焊接结构，焊接坡口深度达到了板厚的三分之二，配合HARDOX450/550耐磨钢板的基材性能，在挖掘碎石、风化岩这类高磨损物料时，斗齿座的焊缝开裂风险能降低40%以上。

　　安装耳板的位置设计是这类属具的核心边界点，两个耳板的同轴度公差控制在0.2mm以内，耳板的衬套采用了自润滑铜套结构，不需要日常频繁打黄油也能保证销轴转动的顺畅性，耳板的加强筋采用了三角式布局，直接把受力传导到斗的主侧板上，避免举升重载时耳板根部出现应力集中开裂的问题。斗的侧刃部分采用了加厚的耐磨板堆焊处理，侧刃的外倾角设计成了5度，在挖掘侧边沟槽的时候，能减少斗侧和沟壁的摩擦阻力，同时避免沟壁坍塌。

　　从实际作业场景来看，这类犁头式铲斗适配20吨级以下的小型挖掘机，在农田水利改造、小区管网开挖、厂区地面整平作业中优势明显，相比常规岩石斗，它的自重更轻，不会过度消耗设备的举升力，相比土方斗，它的耐磨性能提升了两倍以上，哪怕偶尔碰到夹杂建筑垃圾的回填土层，也不会出现斗体磨穿、变形的问题。设计时特意把斗底的加强筋做成了断续式焊接结构，而不是满焊的长条筋，这样在作业时斗底碰到坚硬石块时，应力能通过断续焊缝释放，不会出现加强筋焊缝整体开裂的问题，同时还能减少斗底和地面的接触面积，降低行走拖拽时的阻力。

　　很多新手设计这类铲斗时容易忽略斗口的水平度问题，这个结构的斗口板采用了整板切割成型，没有拼接焊缝，斗口的平面度公差控制在1mm/米以内，保证整平作业时整个斗口能完全贴住地面，不会出现中间高两边低或者两边高中间低的问题，刮出来的地面不需要人工二次找平。斗后壁的弧度设计也有讲究，弧度半径太大的话卸料时容易留土，半径太小的话斗体强度不足，这个结构的弧度半径是按照斗容的1.2倍设计的，刚好在举升到卸料角度时，物料能依靠自重完全滑出，不会出现粘斗的情况，哪怕是含水率较高的粘性土，也能顺利卸出。

　　安装尺寸的边界设计上，两个耳板的间距、销轴孔的直径都是按照对应吨位挖掘机的连杆尺寸匹配的，不需要额外改装连杆就能直接安装，耳板下方的限位块位置也做了适配，保证铲斗在收斗到极限位置时不会和小臂、连杆发生干涉，最大挖掘角度能达到170度，卸料角度能达到45度，完全覆盖常规挖掘作业的角度需求。斗体的所有外露焊缝都做了打磨圆滑处理，避免应力集中，同时在容易磨损的斗齿根部、侧刃位置都预留了堆焊耐磨层的余量，用户后期维护时可以直接在这些位置堆焊耐磨焊条，不需要额外打磨基材，降低了后期维护的成本。

　　从材料选用的角度来看，斗的主受力板采用HARDOX550耐磨钢板，非受力的导流部分采用HARDOX450钢板，在保证整体耐磨性能的前提下，尽可能降低了整体重量，比同斗容的全高锰钢铲斗轻了20%左右，对于小吨位挖掘机来说，这部分减重意味着能多装几十公斤的物料，作业效率提升明显。斗齿采用了合金铸钢材质，齿尖部分做了淬火处理，硬度达到HRC55以上，齿根部分韧性较好，碰到硬石时不会轻易断裂，磨损后可以单独更换单个斗齿，不需要更换整个斗齿座，维护成本很低。
