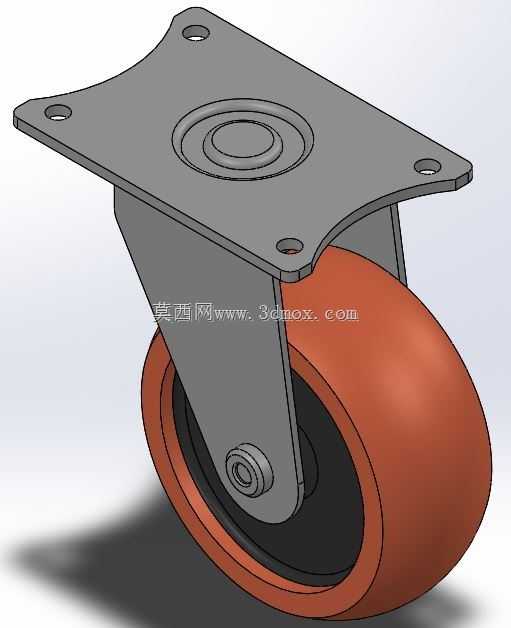

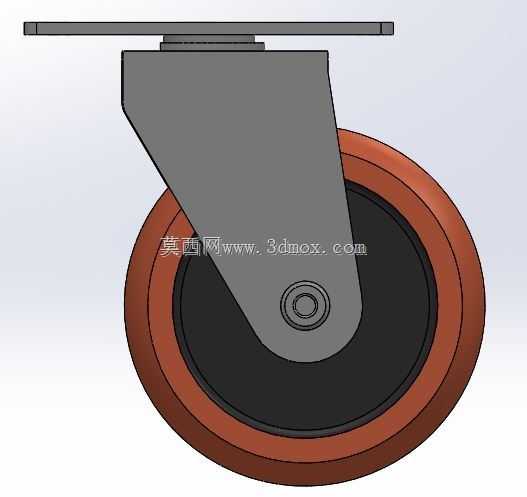

90mm直径平板式万向重载脚轮结构

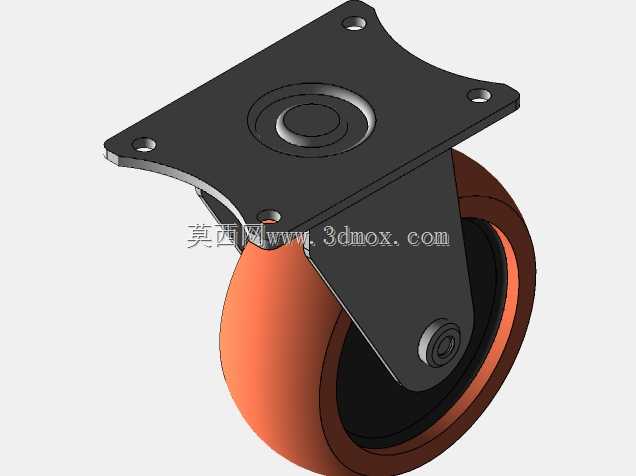

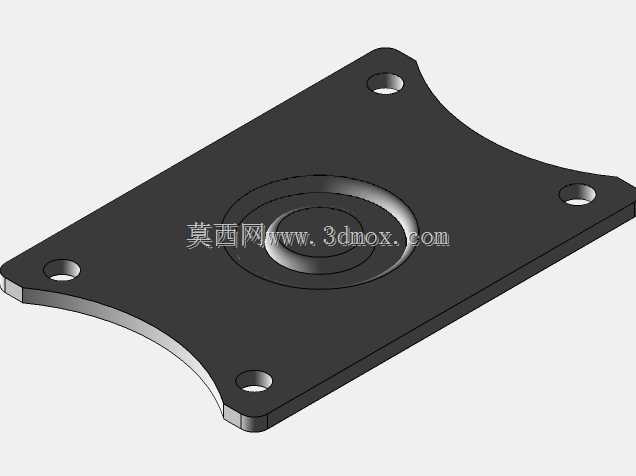

　　这款脚轮的轮体直径设定为90mm，属于中小规格重载型万向脚轮范畴，在各类工业设备、仓储货架、移动工作台、工装夹具、轻型自动化输送单元的底部支撑场景中应用广泛，能够满足常规工况下设备短距离移位、工位调整的移动需求，同时在静止状态下可提供稳定的支撑承载力，避免设备放置时出现晃动、偏移问题。从结构设计来看，这款脚轮采用顶部平板安装的固定形式，安装板为菱形冲压钢板结构，四个角位预留了螺栓过孔，安装时可直接通过螺栓将脚轮固定在设备底部的安装基面，无需额外设计复杂的连接支架，安装适配性较强，能够兼容多数带有平面安装位的设备底部结构，安装板的厚度经过冲压成型强化，边缘做了圆角过渡处理，避免安装过程中出现锐边划伤的问题，

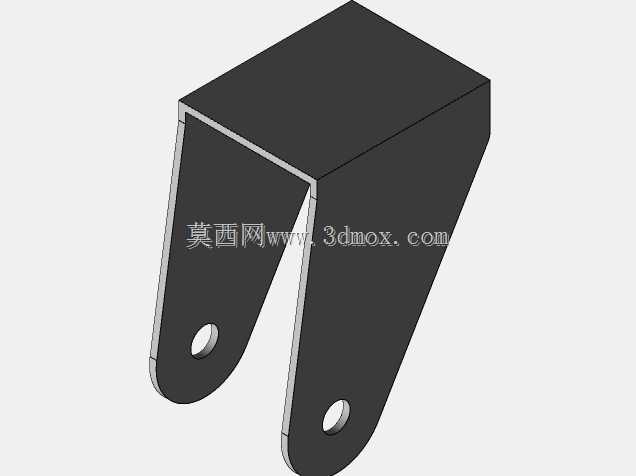

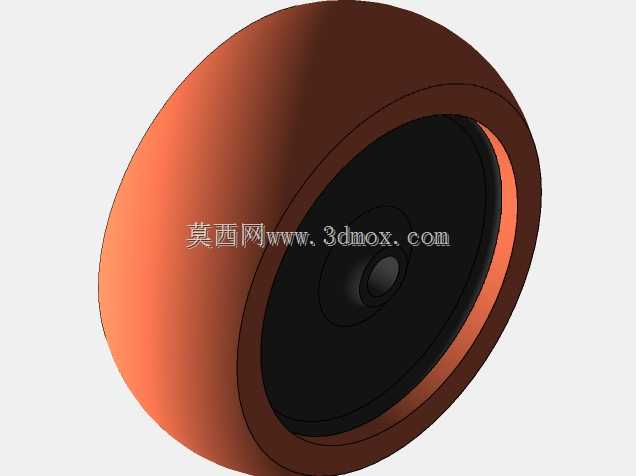

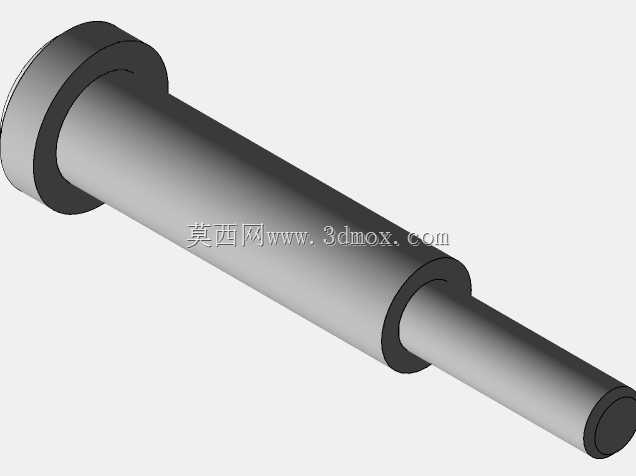

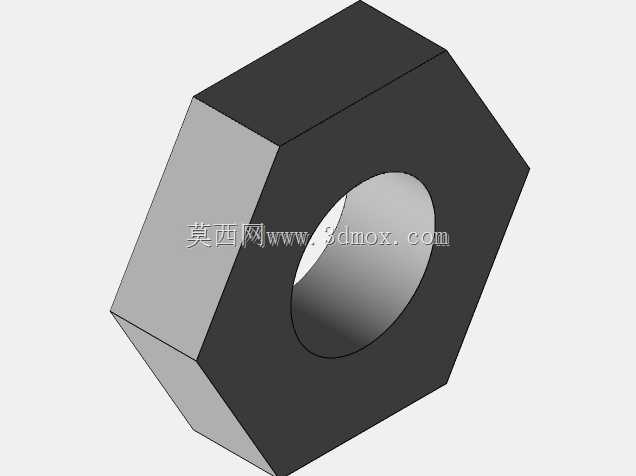

　　同时板面的冲压加强结构能够提升安装板的抗弯折性能，在承受偏载载荷时不易出现变形断裂问题。转向支架部分采用双侧支撑板铆接结构，支架与顶部安装板之间通过中心回转副连接，回转副内部预留了润滑脂存储腔，长期使用过程中可定期补充润滑脂，降低转向时的摩擦阻力，保证万向转动的灵活性，避免出现转向卡滞、异响的问题；双侧支撑板的下端通过轮轴与轮体连接，轮轴采用带防松结构的铆钉轴设计，装配后轴端做铆压收口处理，无需额外加装防松螺母即可保证轮体连接的可靠性，避免设备移动过程中轮轴脱出引发安全问题。轮体部分采用软硬复合结构设计，外层为高弹性聚氨酯材质，接触地面的轮面做了弧面过渡处理，滚动过程中与地面的接触应力分布更均匀，既能够在水泥地面、环氧地坪、

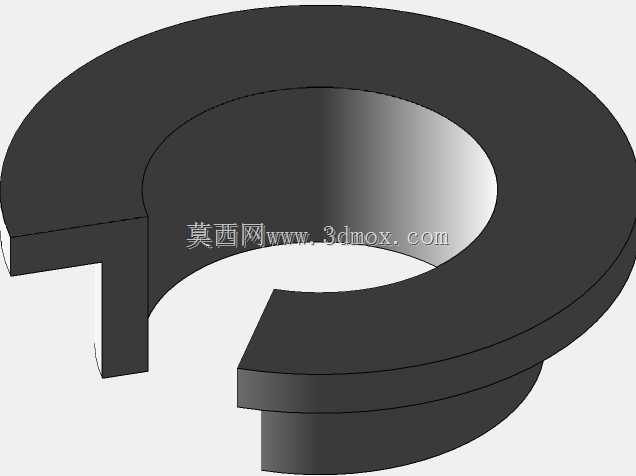

　　瓷砖地面等常见工业地面上顺畅滚动，又不会对地面造成压痕、划伤，同时聚氨酯材质具备较好的减震性能，设备移动过程中可缓冲路面不平带来的冲击，降低设备内部精密零部件受振动影响的概率；轮体内部为硬质工程塑料内芯，内芯与轮轴之间加装了滑动轴承，转动阻力小，承载能力强，长期重载滚动下不易出现内芯磨损、轮体晃动的问题。在设计建模过程中，首先根据额定承载需求确定轮体直径与宽度参数，再反向推导支架的板材厚度、回转副的直径尺寸，安装板的孔位尺寸参考行业通用的安装规范设定，保证不同厂家同规格脚轮的互换性，建模时对所有钣金件的折弯半径、冲压拔模角度都做了符合实际加工工艺的处理，轮体与支架之间预留了合理的转动间隙，既不会因为间隙过小出现转动摩擦卡滞，

　　也不会因为间隙过大导致轮体晃动量超标，整体装配完成后可实现360度自由万向转动，轮体滚动顺畅无卡滞。这类脚轮在实际选型应用中，通常四个为一组搭配使用，根据设备总重量选择对应单轮承载的规格，90mm直径的规格单轮额定承载通常在100-150kg区间，整组脚轮可支撑400-600kg的设备总重量，适用于多数轻型工业设备、工具柜、物料周转车的移动需求，相比同直径的固定脚轮，万向结构的设计能够让设备实现任意方向的移位调整，在狭小空间内的工位调整操作更加灵活，无需预留较大的转弯空间。建模过程中对所有零部件的配合公差都做了合理设定，钣金支架的折弯公差控制在常规冲压加工的精度范围内，轮体的尺寸公差参考注塑件的通用精度要求，保证模型导出工程图后可直接用于生产加工，无需额外做尺寸修正，同时模型中还原了实际产品的所有细节结构，包括安装板的冲压凹痕、轮轴的铆压结构、轮面的弧度细节，可直接用于产品展示、装配模拟、选型校核等场景。
