框架式工业液压机整机结构设计

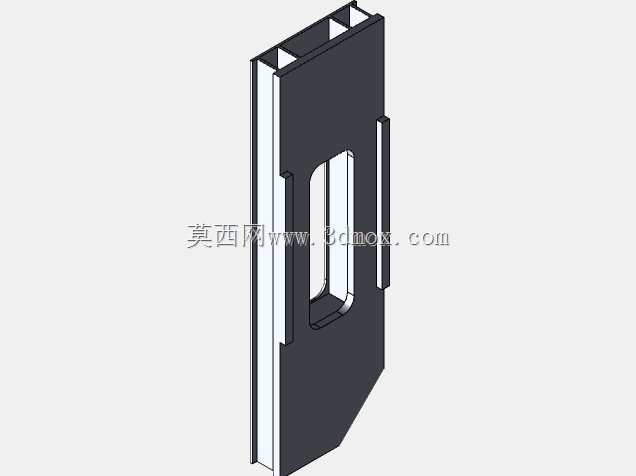

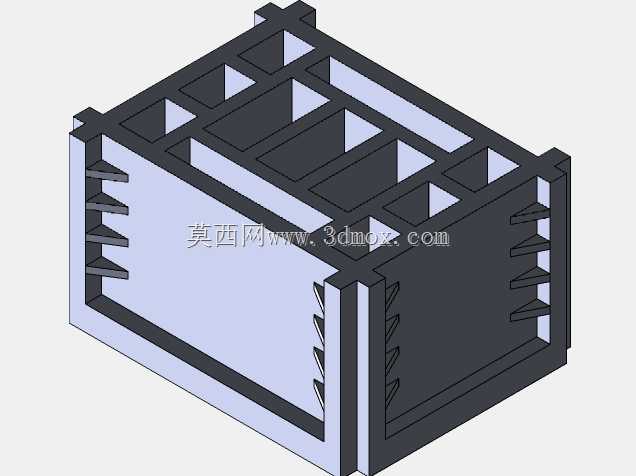

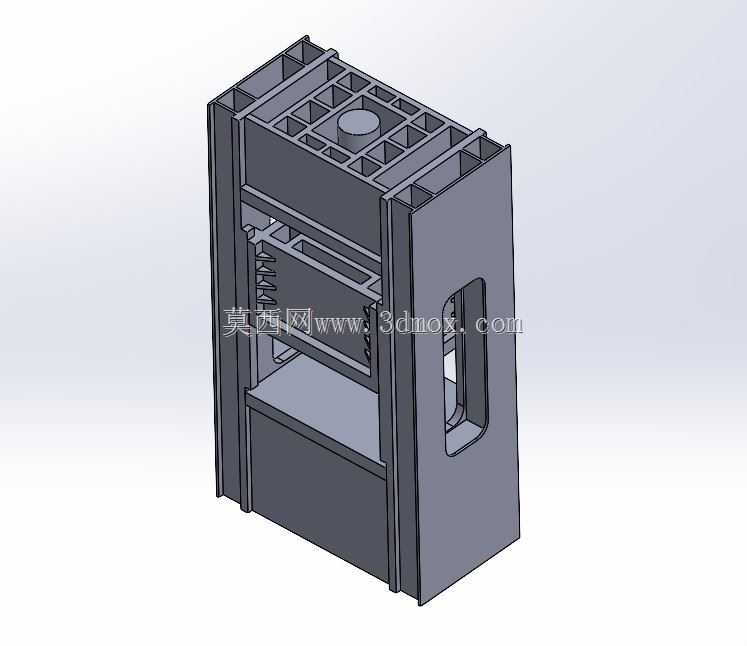

　　这款框架式液压设备的三维结构，针对金属板材冲压、型材校直、小型工件压装类作业场景做了适配，在五金加工、汽配零件成型、小型构件压装的车间工位上，这类设备的使用占比一直不低。从结构布局来看，整机采用闭式框架焊接机身，左右两侧为厚板拼焊的立柱结构，上横梁内部做了井字形筋格布置，这种筋格设计不是凭空排布的——在满吨位压制时，上横梁受主油缸的反作用力会产生中部下挠的形变，井字筋能在不额外增加过多钢板厚度的前提下，把抗弯截面模量提上来，把满载时的形变量控制在千分之一以内，避免长期负载下机身出现开焊或者精度漂移的问题。机身正面预留了长条形观察与操作窗口，窗口边缘做了折弯翻边强化，既方便操作人员观察压制区域的工件状态，也不会削弱立柱的整体刚性，

　　窗口的尺寸刚好能容纳常规手动送料、取件的操作空间，不会因为开口过大导致立柱截面削弱过多。设备的活动横梁采用四角导向的结构，导向面贴合立柱内侧的加工面，配合间隙控制在0.02到0.05毫米区间，压制过程中活动横梁不会出现偏摆，哪怕是偏心负载的压装作业，也能保证压头的垂直精度，不会因为偏载导致活塞杆拉伤、导向套过早磨损。下工作台为整体厚钢板加工而成，台面上预留了T型槽的安装位置，方便用户根据加工需求固定不同的工装模具，工作台的安装平面做了铣削加工，平面度公差控制在0.03毫米每米范围内，保证模具安装后的基准精度。主油缸布置在上横梁的中部位置，缸体嵌入上横梁的安装孔内，通过法兰与上横梁锁固，

　　这种安装方式能让油缸的反作用力直接均匀传递到上横梁的筋格结构上，避免局部应力集中。回程结构采用布置在活动横梁两侧的回程油缸，相比单缸回程的结构，双缸回程的抬升力更均匀，不会出现活动横梁回程卡顿、偏斜的问题。从安装边界来看，整机的占地面积控制在小型加工工位可容纳的范围内，机身底部预留了地脚螺栓的安装孔位，安装时需要先做混凝土地基，地基的承载能力要匹配设备满载时的总重量，避免设备运行时出现晃动。液压管路的布置沿着机身内侧的走线槽排布，不会外露在操作区域，既避免送料取件时刮碰管路，也能让整机外观更规整。在实际使用场景中，这类设备可以完成薄板的拉伸成型、金属零件的压印校形、轴承与轴套的压装、小型构件的铆接等作业，

　　更换不同的工装模具就能适配不同的加工需求，相比开式C型液压机，框架式结构的刚性更好，抗偏载能力更强，适合对压制精度有一定要求的加工场景。设计过程中，机身的焊接结构做了应力释放的工艺考量，所有焊缝都采用连续角焊缝，焊后需要做退火处理消除焊接应力，再进行导轨面、工作台面的机加工，避免加工后因为应力释放导致精度丧失。活动横梁与活塞杆的连接采用球铰结构，哪怕油缸安装存在微小的垂直度误差，或者压制时出现轻微偏载，球铰结构也能自动调整受力角度，避免活塞杆承受径向力，延长油缸的密封件使用寿命。设备的操作高度按照人体站立操作的尺寸设计，工作台面距离地面的高度控制在800到900毫米区间，操作人员不需要过度弯腰或者抬手就能完成工件的摆放与取放，降低长时间操作的疲劳感。安全防护方面，机身正面的操作窗口可以配套安装光电保护装置，当操作人员的肢体进入危险区域时，设备会立刻停止下行动作，避免安全事故，不过在三维结构里预留了光电装置的安装位，方便用户后期加装。
