JGA25-370直流行星减速齿轮电机结构

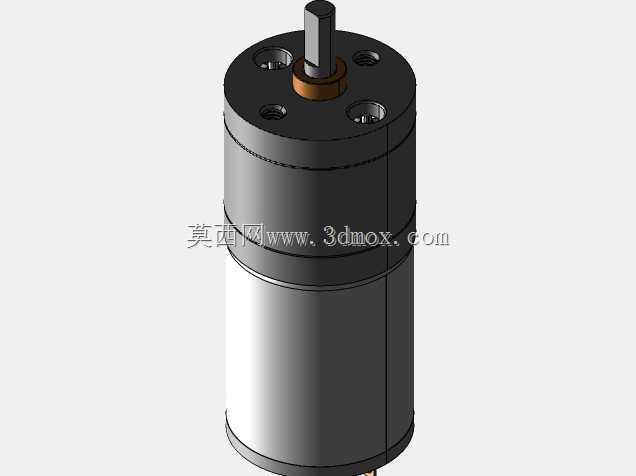

　　在小型自动化传动场景里，这类直流行星减速电机的应用覆盖范围极广，从桌面级小型输送线的动力单元，到智能开窗器、小型电动执行机构，再到教学实验台的动力输出端、家用小型电器的传动核心，都能见到同结构产品的身影。做结构选型的时候，首先要明确安装边界的约束，这款电机的主体为圆柱式结构，外径25mm的减速段与370规格的电机段同轴衔接，输出轴为单出轴D型切边结构，轴径适配常规的6mm传动连接件，安装时可以通过端面的两个固定孔完成锁附，也可以搭配配套的金属固定夹完成圆柱面的抱紧安装，要注意不同减速比的版本，减速箱段的轴向长度会有差异，选型建模时不能直接套用单一款的长度参数，需要根据实际选用的转速版本预留足够的轴向安装空间，避免出现装配干涉。

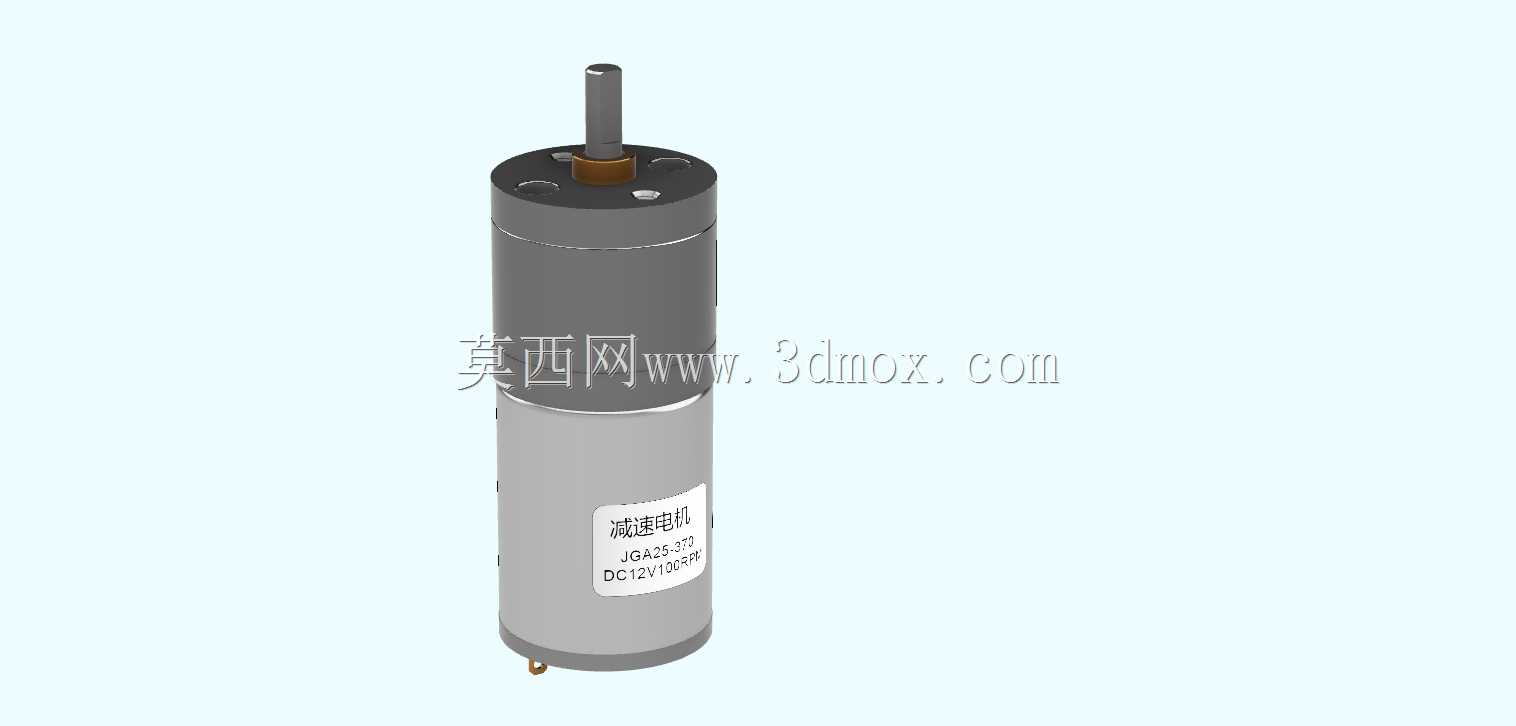

　　从功能特性来看，这款电机集成了直流有刷电机与行星减速齿轮组，相比不带减速的普通370电机，它能在低转速下输出更大的扭矩，适配需要低转速大扭矩的传动场景，12V供电下100RPM的转速版本，刚好匹配多数小型低速传动设备的转速需求，不需要额外再增加一级减速结构，能有效缩小整套传动机构的体积。设计这类电机的三维模型时，首先要区分电机段与减速段的同轴度约束，两段壳体的衔接处要做止口配合的结构特征，还原实际装配时的定位关系，输出轴的轴向窜动间隙要在模型里预留合理的公差带，不能做成完全锁死的刚性结构，贴合实际产品的装配状态。齿轮组部分的建模要注意行星轮与太阳轮、内齿圈的啮合关系，齿形参数要匹配25mm减速箱的常规模数，避免出现传动干涉的问题，电机尾部的供电接线端子要还原实际的凸台结构，方便布线时的空间预留。

　　实际做设备结构设计时，这类电机的安装位要考虑减震需求，因为直流有刷电机运转时会有小幅振动，抱紧式安装的固定夹可以增加橡胶减震垫，减少振动向设备机架的传递。输出端连接负载时，要注意径向负载的限制，这类小型减速电机的输出轴径向承载能力有限，不能直接挂载大重量的悬臂负载，必要时要额外增加支撑轴承座来分担径向力，避免长期运转导致输出轴弯曲或者减速箱齿轮过早磨损。建模过程中，壳体表面的标签位可以做轻微的凹面特征，还原实际产品的贴标区域，电机端盖上的固定螺丝孔要做沉头特征，匹配实际的螺丝装配形态，不要忽略这些细节导致模型和实物装配时出现偏差。另外要注意，不同批次的同型号电机，尾部出线的方向可能存在差异，做布线设计时要在电机尾部预留足够的走线空间，不要把其他结构件紧贴电机尾部布置，避免压线或者装配困难。

　　在小型智能设备的开发中，这类电机因为体积小、扭矩充足、供电电压适配常规的低压直流电源，经常被作为首选动力元件，比如小型电动转盘、自动投喂设备、小型阀门执行器里，都大量使用同规格的减速电机。做结构校核的时候，要重点关注减速箱壳体的强度，因为输出大扭矩时，内齿圈与壳体的配合部位会承受较大的反作用力，建模时壳体的壁厚要符合实际产品的尺寸，不要做的过薄导致强度校核结果失真。输出轴的D型切边尺寸要准确，因为配套的传动轮、联轴器都是靠D型面传递扭矩，尺寸偏差会导致连接件打滑或者无法装配。
