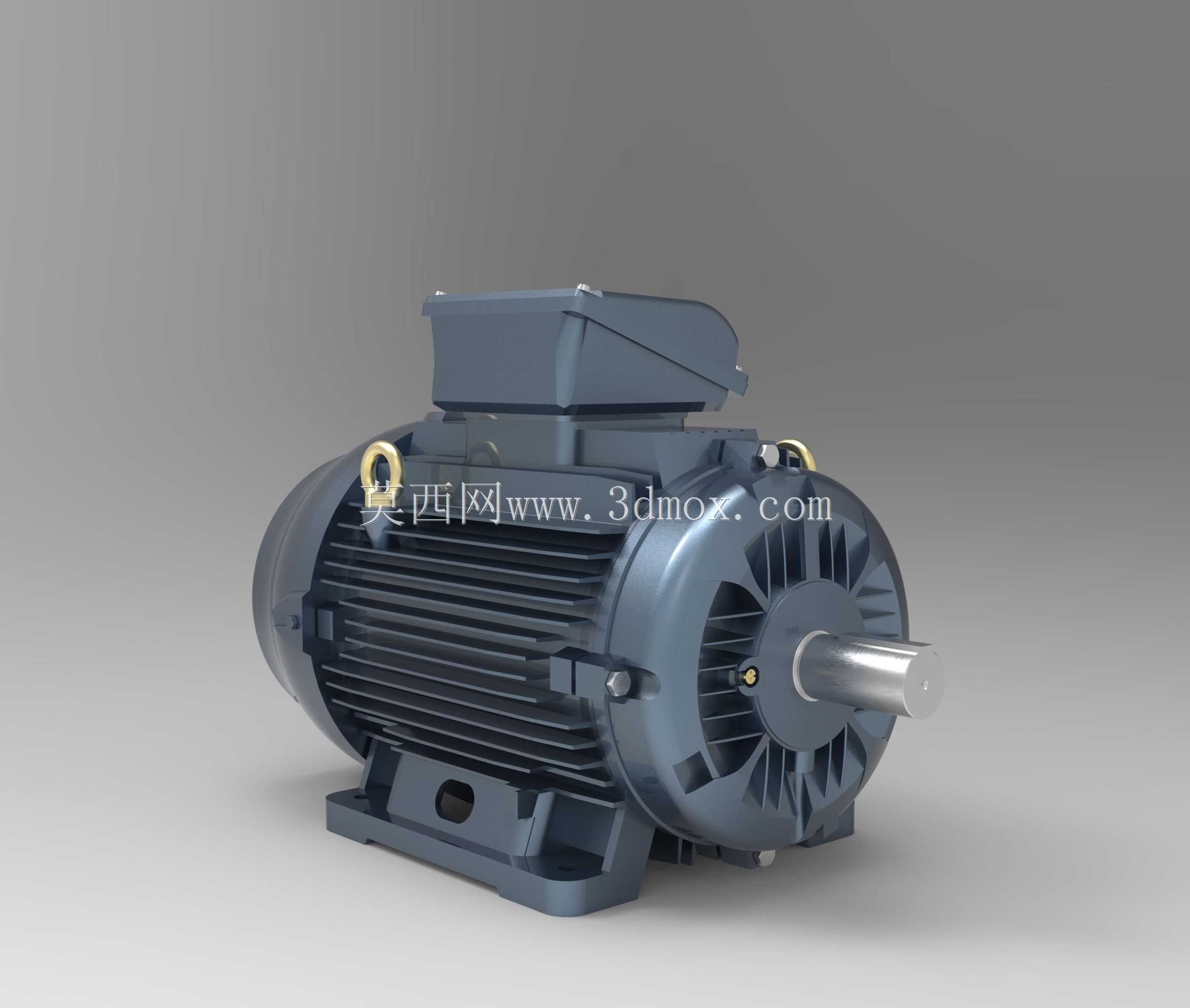

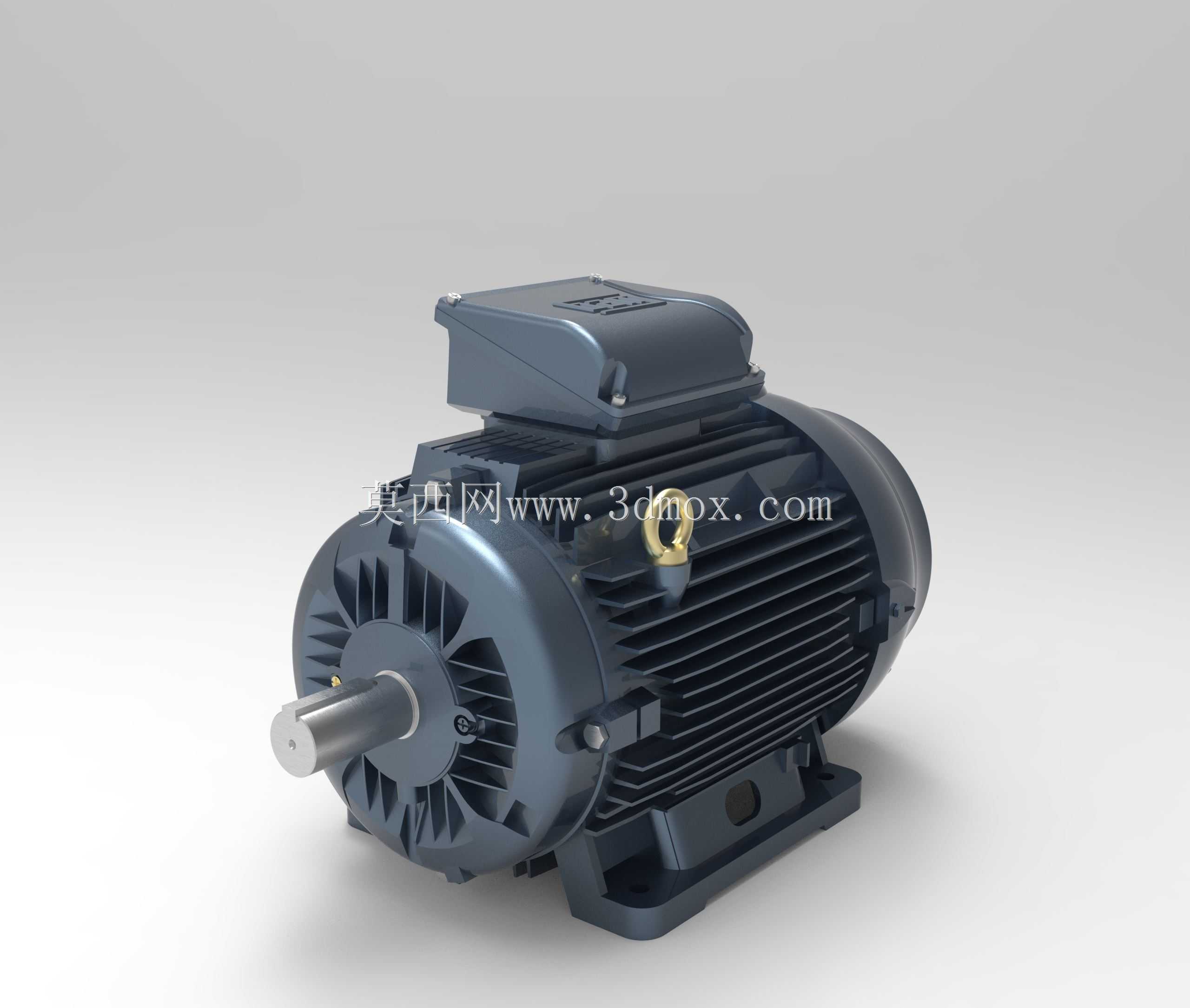

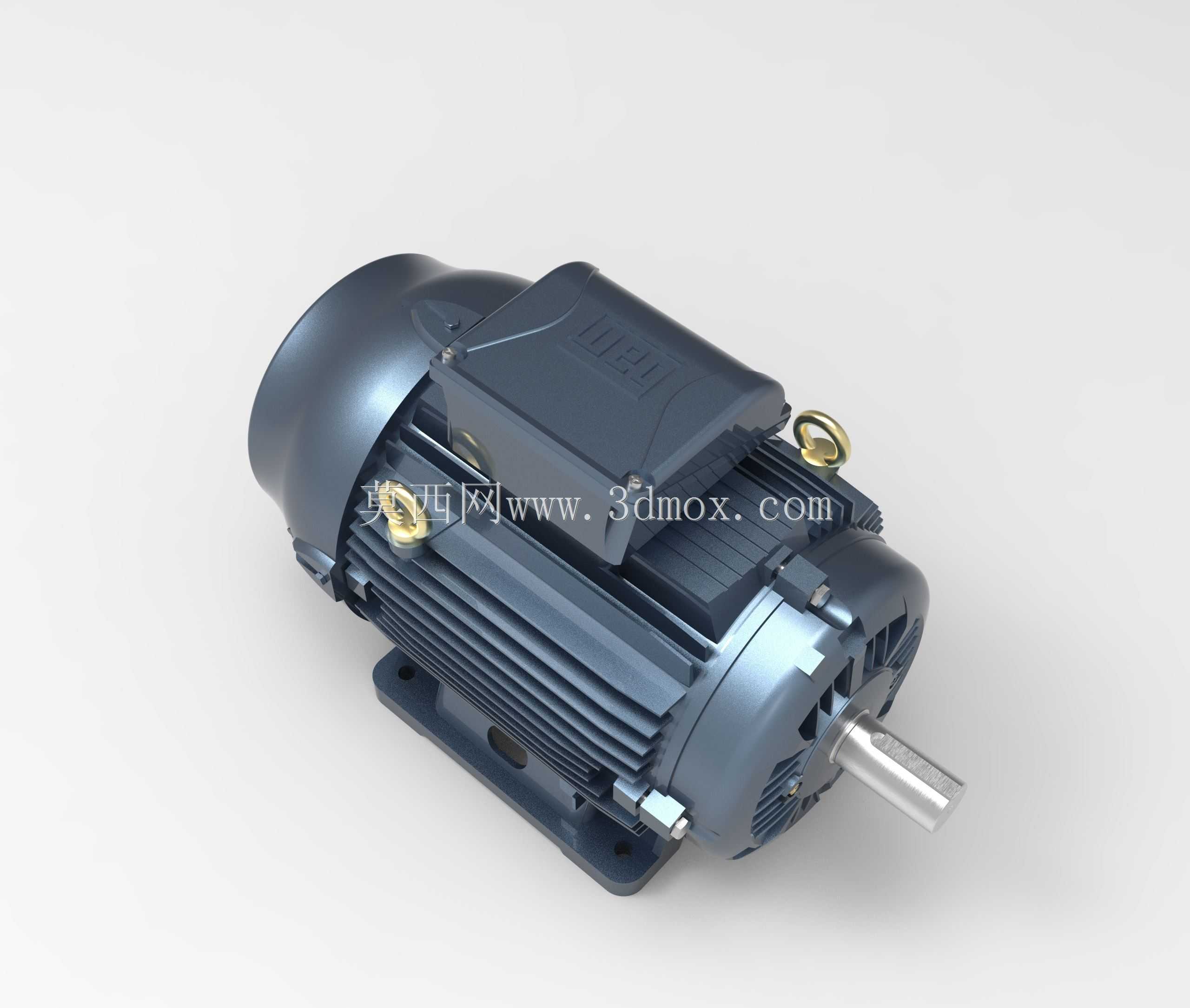

7.5马力卧式三相交流异步电机结构

　　这款7.5马力交流电机的三维结构，在做产线动力选型、设备布局校核时实用性很强，先从实际落地的安装场景说，这类功率段的电机在通用工业场景里覆盖范围极广，小型输送线的驱动端、普通机床的主轴辅传动力、中小型风机水泵的动力源、轻工包装设备的主传动单元，甚至小型农机的配套动力都能见到同规格产品的身影，做三维建模时首先要卡准的就是安装边界尺寸，卧式底脚安装的四个安装孔孔距、轴伸端的直径与键槽尺寸、接线盒的朝向与出线空间、风罩端的散热预留间隙，这些尺寸如果出现偏差，后续做设备总装时很容易出现干涉，要么是底脚孔对不上安装基座，要么是轴伸连联轴器时顶死，或是接线时没有足够的空间弯折电缆，甚至散热端离设备墙板太近导致风路堵塞引发过热。

　　从功能特性上看，这款电机属于鼠笼式三相交流异步结构，没有外置的励磁碳刷结构，日常运行的维护量极低，外壳采用的是带散热筋的铸铁机壳，散热筋的排布方向顺着电机轴向布置，和后端风罩内的散热风叶风向匹配，运行时风叶带动的气流顺着散热筋沟槽从后端吹向接线盒端，能把定子铁芯传递到机壳的热量持续带走，保证额定负载下的温升控制在绝缘等级允许的范围内。机壳顶部的吊环是针对这个功率段的重量设计的，整机重量大概在七八十公斤区间，单人徒手搬抬很容易出现安装磕碰，吊环的安装螺纹孔位置做了局部加厚，避免起吊时螺纹滑牙或是机壳局部开裂。轴伸端采用的是标准平键连接，键槽的对称度、轴伸的径向跳动公差都在建模时做了还原，后续连联轴器、带轮或是减速机输入轴时，不需要额外做适配修改就能直接匹配标准传动件。

　　设计思路上，这款电机的结构完全遵循通用工业电机的模块化设计逻辑，定子组件压装在机壳内部，两端端盖通过止口和机壳定位，保证转子和定子的同轴度，避免运行时出现扫膛问题。后端的散热风叶采用工程塑料材质，通过键连接固定在转子轴尾端，外面的风罩用薄钢板冲压成型，通过卡扣或是小螺栓固定在机壳后端，既可以防护风叶转动时剐蹭外物，也能起到导风的作用，让气流集中顺着散热筋流动。接线盒的位置设置在机壳顶部，可根据实际安装需求旋转90度调整出线方向，不管是电缆从桥架下来、从地面穿管上来，还是从侧面走线，都能适配，接线盒内部的接线柱做了相位标识，接三相电源时只要对应相序接线就能保证转向正确，要是转向不对只需任意调换两相接线即可，不需要拆解电机本体。

　　实际做设备布局时，除了安装底脚的固定尺寸，还要预留足够的维护空间，比如接线盒开盖的操作空间、后端风罩处清灰的操作空间、轴伸端更换密封件或是拆卸传动件的空间，不能把电机塞在设备的封闭死角里，不然后续日常维护时根本没法操作。另外还要注意电机的中心高尺寸，这个参数直接决定了输出轴和被驱动部件的中心高是否匹配，如果中心高有偏差，要么需要加调整垫铁，要么会导致传动部件存在附加径向力，时间长了会加速轴承磨损，甚至出现轴弯曲的问题。这款电机的轴承采用两端深沟球轴承的配置，能够承受一定的径向载荷，适配带轮、齿轮这类直连传动的场景，如果是需要承受较大轴向力的工况，还可以在建模时替换成角接触轴承的结构，不过常规7.5马力的通用场景下，深沟球轴承的配置已经足够满足使用寿命要求。

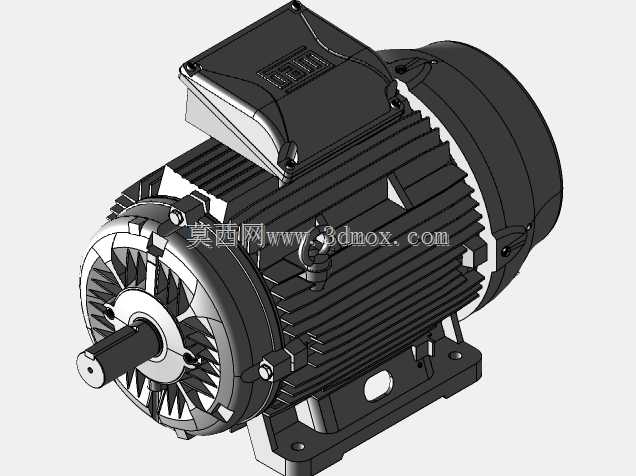

　　从建模细节上看，机壳的散热筋做了等距排布，筋条的高度从机壳中心向两端逐渐降低，既保证了散热面积，也避免了筋条端部应力集中；底脚的安装面做了轻微的凸起加工面，安装时和基座的接触面积更均匀，不会因为机壳铸造面的平面度问题导致安装时出现机壳变形；吊环的位置刚好在整机重心的正上方，起吊时电机能保持水平状态，方便对准安装孔位；风罩上的通风孔做了格栅结构，既能保证通风量，也能阻挡较大的杂物被吸入风路打坏风叶。这些细节都是实际工业应用中经过长期验证的结构，建模时还原这些细节，不管是做设备的方案演示、装配干涉检查，还是做后续的工程图导出，都能直接使用，不需要再做额外的结构修正。
