密尔沃基包装系列安装支架结构设计

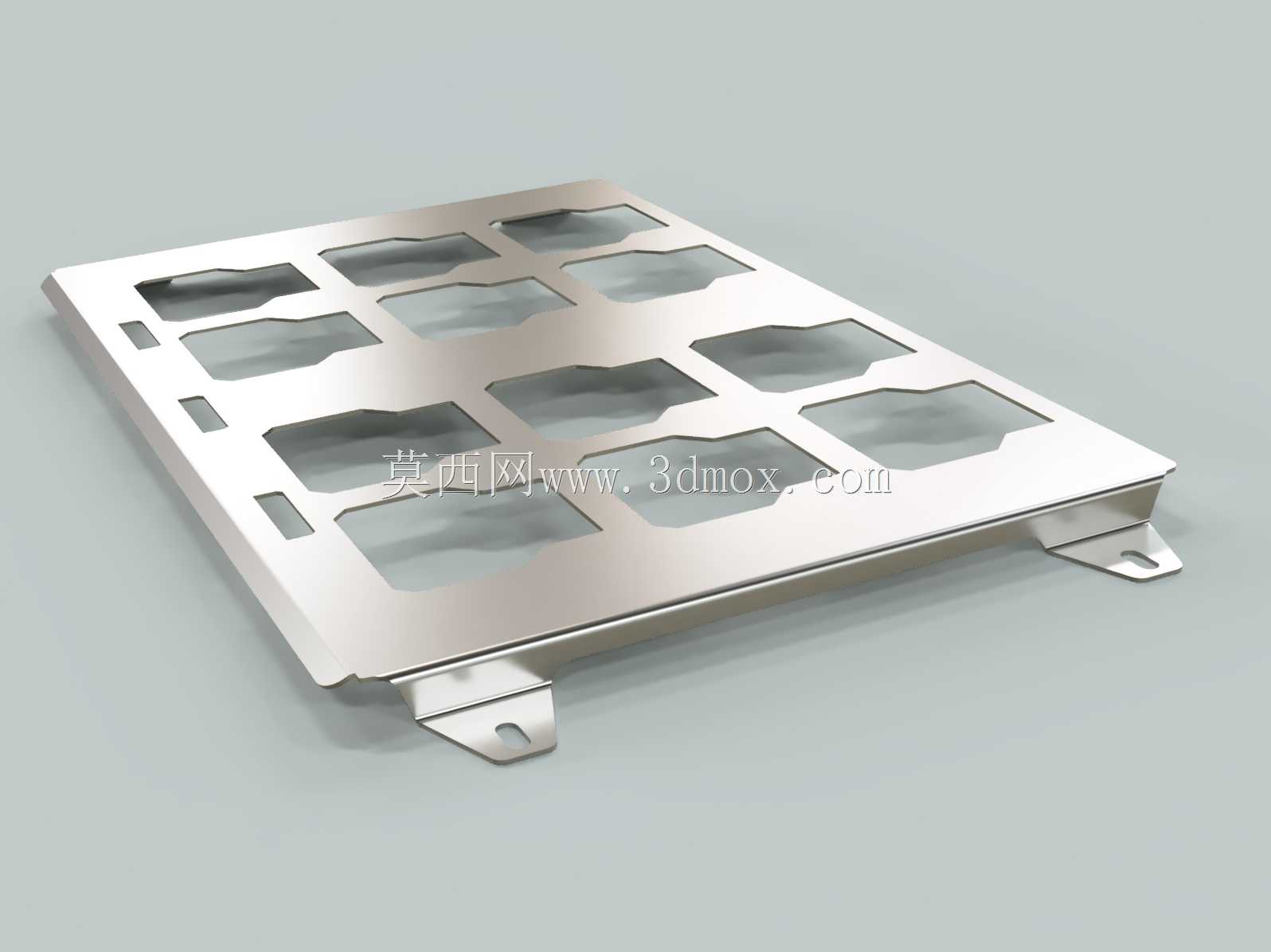

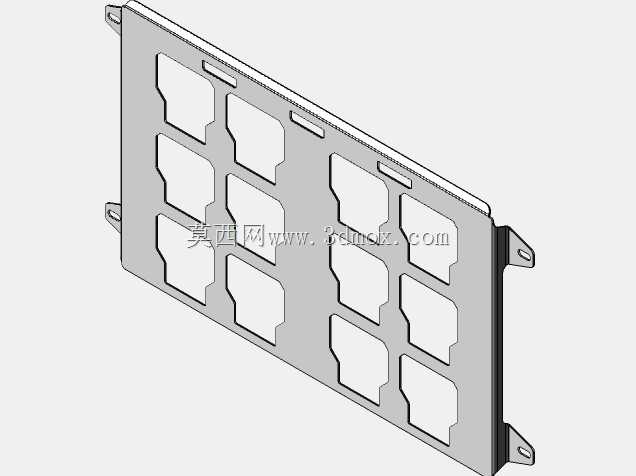

　　能够大幅降低包装环节的辅料成本与装箱操作时长。支架底部两侧设计了向外延伸的折弯安装耳，安装耳上预制了圆形安装通孔，这部分结构是整个支架的安装边界基准，两个安装耳的折弯高度一致，通孔的中心距公差控制在钣金冲压工艺可稳定实现的±0.1mm范围内，既可以通过螺栓将支架整体固定在包装木箱的内衬底板、硬质纸箱的内置承重板上，也可以根据流水线包装工位的需求，将支架临时固定在装箱工位的定位工装上，方便操作人员快速完成被包装物的摆放对位。在设计思路上，这款支架没有采用复杂的焊接拼接结构，所有成型特征都通过单张钣金板材的冲压、折弯工序完成，没有额外的拼接零件，一方面能够控制构件的整体重量，减少包装环节的额外负重，另一方面一体化的结构不存在焊接变形、这款安装支架是密尔沃基包装系列的配套承载构件，核心作用是在包装流转、仓储运输环节为对应系列的工具或组件提供精准的定位承托，避免被包装物在周转过程中出现窜动、磕碰、移位等问题，目前该构件尚未作为工作原型投入量产验证，结构设计阶段已充分考虑包装环节的实际使用需求。从结构形态来看，整体采用薄型钣金冲压成型的工艺路线，主体为平整的矩形承载基板，基板上按照被包装物的外形轮廓排布了多组成型镂空槽，这些镂空槽并非单一的减重设计，每一处槽位的轮廓都与被包装物的凸起结构、定位卡点完全匹配，当被包装物放置到支架上时，对应结构会嵌入槽位内，形成横向与纵向的初步限位，不需要额外增加绑带或泡棉填充就能实现基础的固定效果，

　　拼接松动的隐患，在仓储堆压、运输颠簸的工况下能够保持稳定的结构形态，不会因为外力冲击出现定位槽位变形、安装耳脱落的问题。基板边缘做了小角度的折弯翻边处理，翻边高度控制在3mm以内，既能够提升整张基板的结构刚性，避免薄板材在承受被包装物重量时出现中部下凹变形，也能够消除钣金裁切后的锐边，防止操作人员在装箱、拆包过程中被锋利的板材边缘划伤，同时翻边结构也能在支架堆叠存储时起到导向作用，多个同型号支架可以整齐叠放，减少仓储占用的空间。从实际应用场景来看，这类支架主要适配工业级手动工具、小型电动工具的成套包装场景，尤其是密尔沃基系列的多件组合套装产品，在出厂包装、经销商周转、终端用户整套收纳的全流程中，这款支架都能持续发挥定位承托的作用，

　　相比传统的泡沫内衬，钣金材质的支架可以反复周转使用，不会因为多次取放出现泡沫掉屑、槽位磨损变大的问题，适合在工具租赁、成套工具反复周转的场景下使用。在安装边界的设计上，支架整体的外形尺寸完全适配对应系列产品的标准包装箱内部尺寸，基板的长度、宽度方向都预留了与包装箱内壁1-2mm的装配间隙，不会出现支架放不进包装箱或者放入后横向窜动过大的问题，安装耳的位置避开了包装箱的拼接缝、钉装位置，确保螺栓固定时不会破坏包装箱的整体结构强度。基板上的镂空槽除了定位作用外，还能够在包装完成后起到通风散湿的作用，避免被包装物与支架接触面因为密闭空间凝露出现锈蚀问题，同时镂空结构也能减少板材的使用面积，在保证结构强度的前提下控制材料成本。

　　在结构强度校核层面，设计阶段已经按照被包装物总重量1.5倍的静载荷做了受力模拟，基板中部的最大变形量控制在0.2mm以内，不会因为承重出现永久性的塑性变形，安装耳的折弯位置做了局部的圆角过渡，减少应力集中，在承受运输过程中的纵向冲击载荷时，折弯位置不会出现开裂问题。需要注意的是，这款支架目前处于设计验证阶段，槽位的具体尺寸、安装耳的位置还需要结合实际被包装物的最终尺寸、包装箱的实际内空尺寸做进一步的微调，当前结构可以作为同类型包装定位支架的设计参考，针对不同规格的被包装物，可以通过调整镂空槽的排布位置、基板的整体尺寸快速衍生出适配不同套装的支架型号，不需要重新调整整体的工艺路线，具备较好的设计延展性。
