RC模型用多规格球头铰接球形接头

　　这类球形铰接接头是RC航模、车模、船模传动与操纵连杆系统里的核心小尺寸连接件，日常做模型结构改装、小载荷连杆传动设计时也常能用到，核心作用是在两连杆存在一定角度偏差的工况下，顺畅传递推拉载荷，避免连杆别劲卡滞，补偿安装与运动过程中的角度误差。

　　从结构设计逻辑来看，这类接头采用杆端关节轴承的经典构型，一端是带内螺纹的六角连接柱，另一端是包裹式球头座，内嵌光滑金属球头，球头中心预留安装通孔，用来和对侧的连杆销、球头螺栓配合。六角柱的结构是特意设计的，安装时可以用开口扳手直接卡紧拧动，不用额外做防滑夹持结构，小尺寸空间里装配效率很高，也不会因为拧动的时候打滑刮坏零件表面。球头座采用半包式结构，既保证球头有足够的偏转角度范围，又能限制球头脱出，在模型常见的±15度偏转工况下，球头和座体之间不会出现卡滞，运动阻尼均匀，不会出现操纵时的迟滞感。

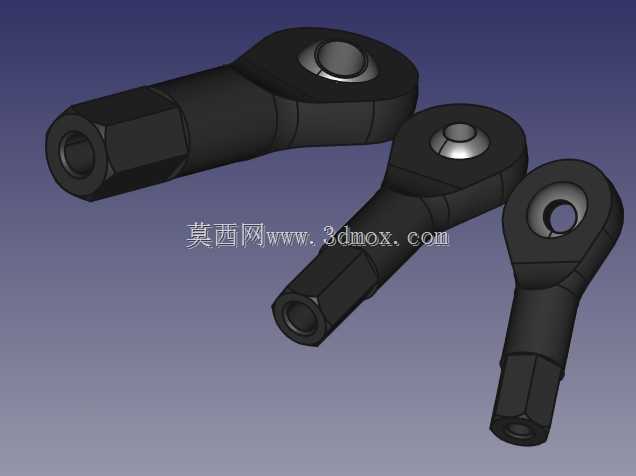

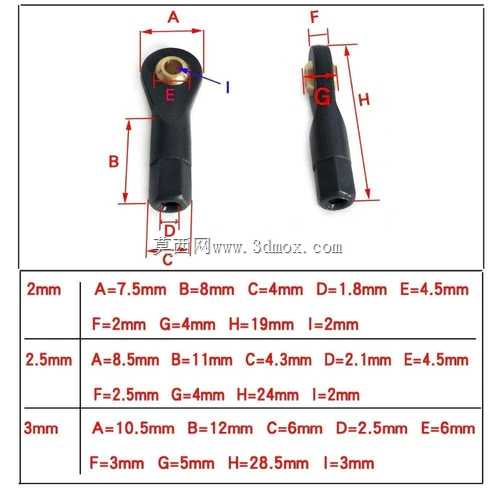

　　这次的三款接头分别对应3mm、2.5mm、2mm三种连接规格，适配不同载荷等级的模型操纵系统：3mm规格一般用在1/8比例越野模型的转向连杆、油门拉杆，或是固定翼航模的副翼、升降舵操纵连杆，能承受较大的操纵力，高速飞行或者越野颠簸时不会出现接头变形松脱；2.5mm规格多用于1/10比例平跑车、漂移车的转向拉杆，或是中小型电动固定翼的舵机连杆，兼顾强度和轻量化，不会给舵机带来额外负载；2mm规格则适配迷你室内航模、1/16比例小比例模型的操纵系统，尺寸小巧重量轻，不会增加模型的额外死重。

　　设计这类小尺寸接头的时候，首先要控制的是球头和球座的配合间隙，间隙过大会导致操纵虚位，模型控制精度下降，尤其是航模的舵面操纵，哪怕0.1mm的虚位在高速飞行时都会被放大，导致舵面震颤；间隙过小则会导致运动阻尼过大，舵机需要输出更大的力矩才能驱动连杆，增加舵机负载甚至烧损舵机。其次是内螺纹的精度控制，三款接头的内螺纹分别适配对应直径的标准模型连杆螺纹，螺纹同轴度要和六角柱、球头中心保持一致，避免拧入连杆后出现整根连杆偏斜，导致运动干涉。另外球头的安装通孔要和球头中心同轴，穿入固定销后不会出现偏心转动，保证连杆运动轨迹平顺。

　　实际安装使用时，需要注意接头的安装边界：六角柱的对边尺寸要和对应规格的扳手匹配，预留足够的扳手操作空间，避免周围结构件挡住扳手无法拧紧；球头的偏转范围要提前在装配时验证，把连杆摆到最大行程位置，确认球头不会和球座边缘发生硬接触，避免运动到极限位置时别劲，导致舵机堵转或者接头断裂。和球头配合的固定销要选用和通孔直径匹配的标准销钉，穿入后要做防脱处理，避免模型剧烈运动时销钉脱出导致操纵失效。这类接头除了RC模型领域，在小型自动化设备的轻载连杆机构、3D打印机的运动部件微调结构、小型检测设备的铰接位置也能适用，只要载荷在接头的承受范围内，都可以通过更换不同规格的接头来适配不同的连杆直径，补偿机构安装时的位置误差，降低连杆组件的加工精度要求，减少装配调试的工作量。

　　建模的时候要注意球头和球座的配合面是球面接触，建模时要保证球面的轮廓度，不能出现棱边或者平面，否则会导致运动卡滞；六角柱的棱角要做微小的倒角处理，避免安装时划伤操作人员，也减少应力集中，提高接头的抗冲击能力；内螺纹的收尾段要做退刀槽结构，保证连杆螺纹可以拧到底，不会因为螺纹收尾的问题导致连接长度不足，连接强度下降。
