CNC加工用自动寻角对刀触摸板结构

在数控铣削、雕刻加工的日常作业中，工件坐标系的精准设定是决定加工精度的核心前置环节，传统手动对刀、寻边操作不仅依赖操作人员的经验判断，反复挪动量具、微调坐标的过程也会占用大量有效加工时长，这款触摸式对刀寻角装置，正是针对小型CNC加工场景下的坐标校准痛点设计的配套辅具。

从实际使用场景来看，该装置可同时完成Z轴高度设定与工件边角位置寻定两项核心操作，不需要操作人员反复更换对刀工具：加工前将装置放置在工作台合适位置，连接设备信号线缆后，刀具缓慢下移接触触摸板面时即可触发信号反馈，系统自动记录当前Z轴坐标完成高度校准；寻角操作时，刀具沿X或Y轴方向缓慢靠近装置侧边定位基准，接触触发后即可自动记录对应轴的坐标值，结合装置本身的固定尺寸偏移量，就能快速推算出工件边角的准确坐标位置，相比传统机械式寻边器，这种触摸触发的方式不会对刀具刃口造成挤压损伤，也避免了机械式寻边器偏心校准带来的人为误差。

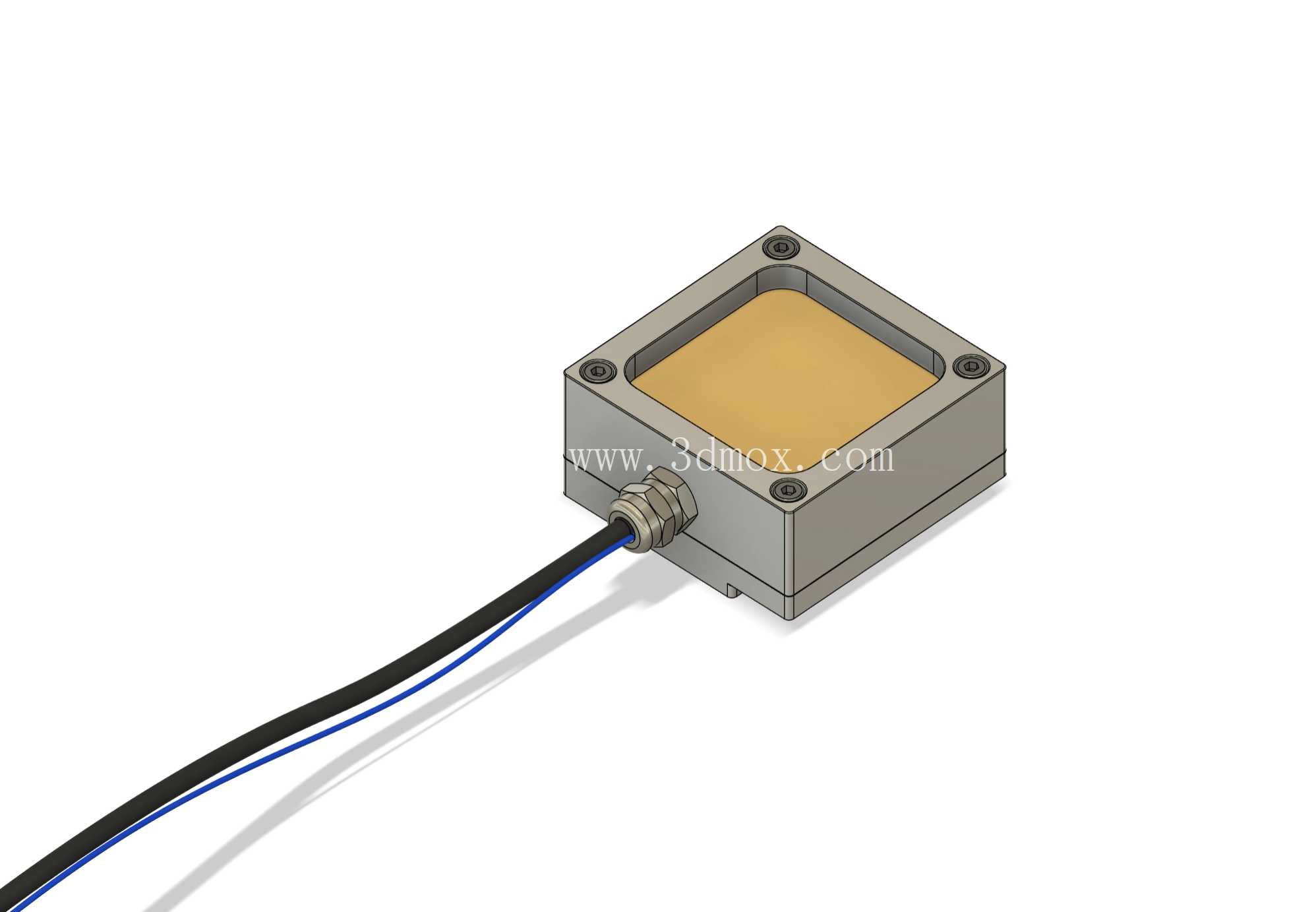

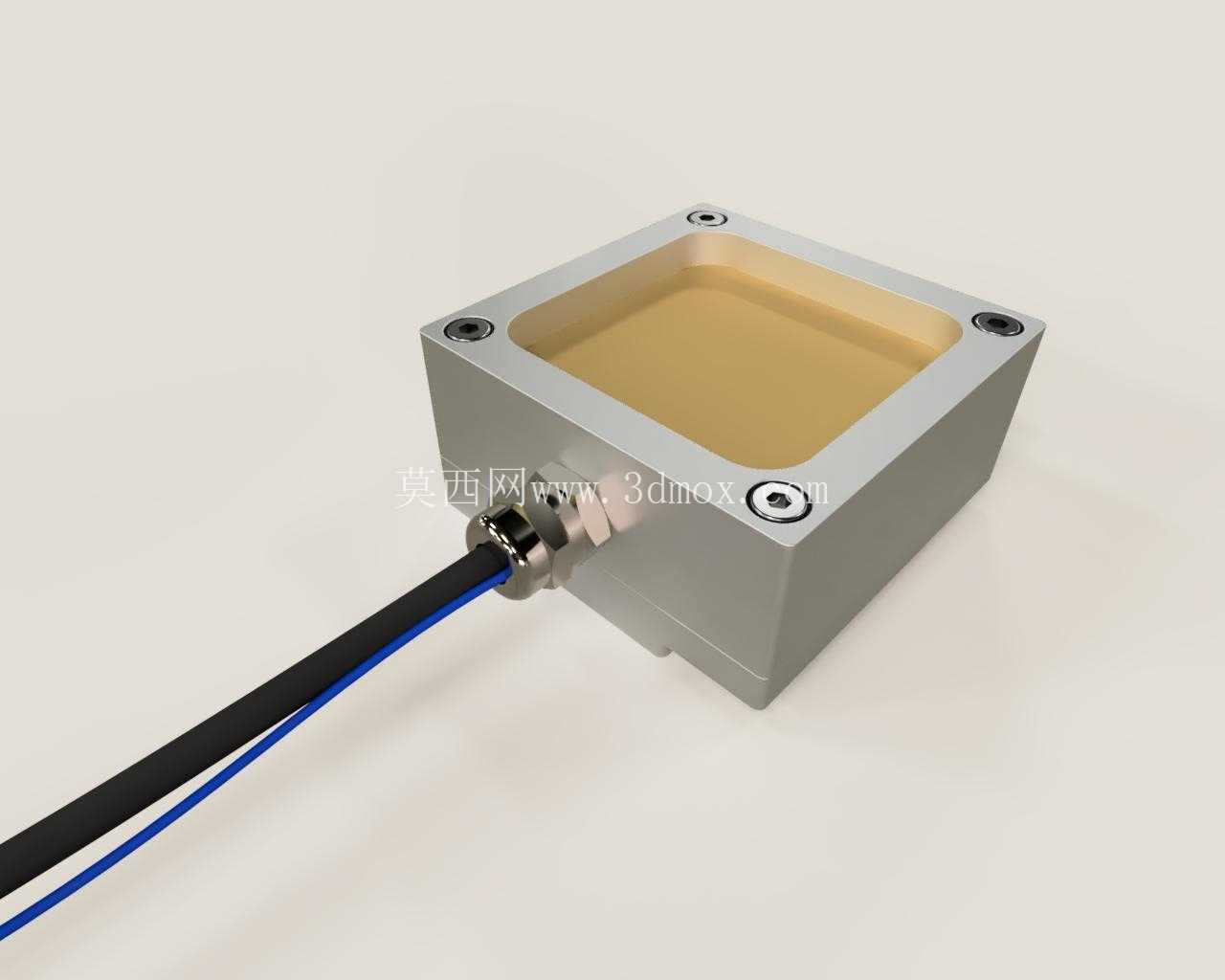

从结构设计思路来看，整个装置采用方正的封闭式壳体结构，外壳主体为硬质金属材质加工而成，四个角点设置内六角安装螺丝位，既可以将内部触摸感应模块牢牢固定在壳体内，也保证了外壳整体的结构刚性，日常放置在加工台面上不会因为切削液飞溅、铝屑刮擦出现结构变形。上方的触摸感应面采用平整的耐磨材质封装，四周通过台阶式压边固定在壳体上，保证感应面的平面度控制在极小的公差范围内，避免因为感应面凹凸不平导致对刀时出现高度误差。侧边出线位置采用金属防水接头固定线缆，既可以防止加工过程中拉扯线缆导致内部接线松脱，也能阻挡切削液、粉尘从出线缝隙进入壳体内部损坏感应元件，出线端引出的两根信号线缆直接接入CNC设备的信号输入端口，不需要额外加装信号转换模块，适配多数常规开源及商用小型CNC控制系统。

关于安装与使用的边界尺寸，该装置整体为正方形块状结构，占用工作台面积极小，日常使用时既可以通过底部磁吸座临时吸附在铸铁工作台上，也可以通过壳体上的安装孔位固定在工装夹具的侧边，不会干涉工件的装夹空间。装置的感应面距离底座的高度为固定设计值，在系统参数中提前录入该固定偏移量后，每次对刀不需要重复测量装置本身高度，触发信号后系统可自动计算出对应的工件坐标值。需要注意的是，使用时要保证触摸感应面清洁，避免残留铝屑、切削液在感应面上导致信号误触发，安装时要保证装置基准边与设备X/Y轴方向平行，否则会导致寻角时出现坐标偏移误差。

不同于大型加工中心使用的有线或无线对刀仪，这款触摸板结构更紧凑，成本更低，针对小型桌面CNC、数控雕刻机的加工场景做了适配优化，没有多余的复杂结构，内部感应模块采用灌封处理，抗车间粉尘、切削液腐蚀的能力更强，日常维护只需要定期清理表面杂物、检查线缆接头是否松动即可，不需要复杂的校准流程，非常适合小批量零件加工、手板制作、广告雕刻等场景下的快速坐标校准作业，能有效缩短加工前的准备时长，降低新手操作人员的对刀操作门槛，减少因为手动对刀失误导致的撞刀、工件报废问题。
