带H定位器的子组件机器人焊接作业单元

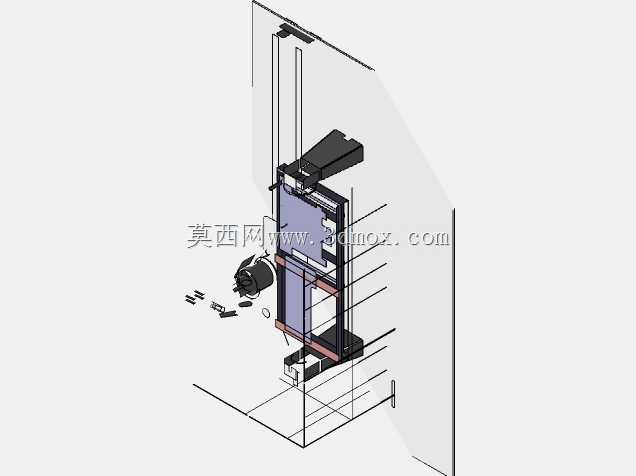

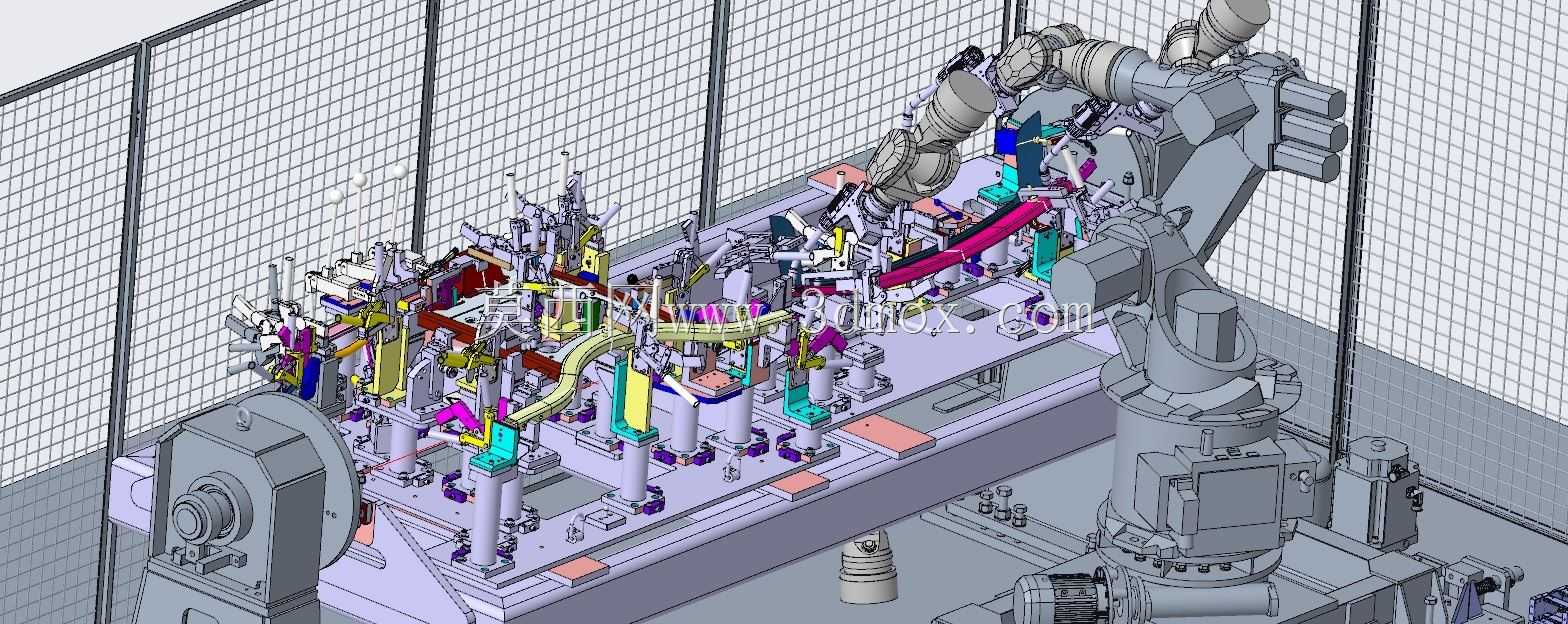

　　这套作业单元主要面向汽车零部件白车身子组件的焊接加工场景，在整车焊装车间的分拼工段应用十分普遍，可完成带弧形结构件的多工位自动焊接作业，替代传统人工持焊枪的作业模式，能稳定控制焊接轨迹精度，减少人工焊接带来的焊缝偏差、焊穿、漏焊等质量问题。整套单元采用围栏式安全防护布局，外围采用铝型材框架搭配钢丝防护网，将作业区域与人员通道完全隔离，避免焊接弧光、焊渣飞溅对周边操作人员造成伤害，围栏预留安全门联锁接口，可接入车间安全PLC回路，门体开启时机器人自动触发停机保护，符合机械设备安全防护的通用规范。单元核心的作业执行端采用六轴工业机器人，安装底座固定在工装平台的侧方位置，作业半径覆盖整个工装夹具的所有焊点位置，机器人末端可适配焊枪、

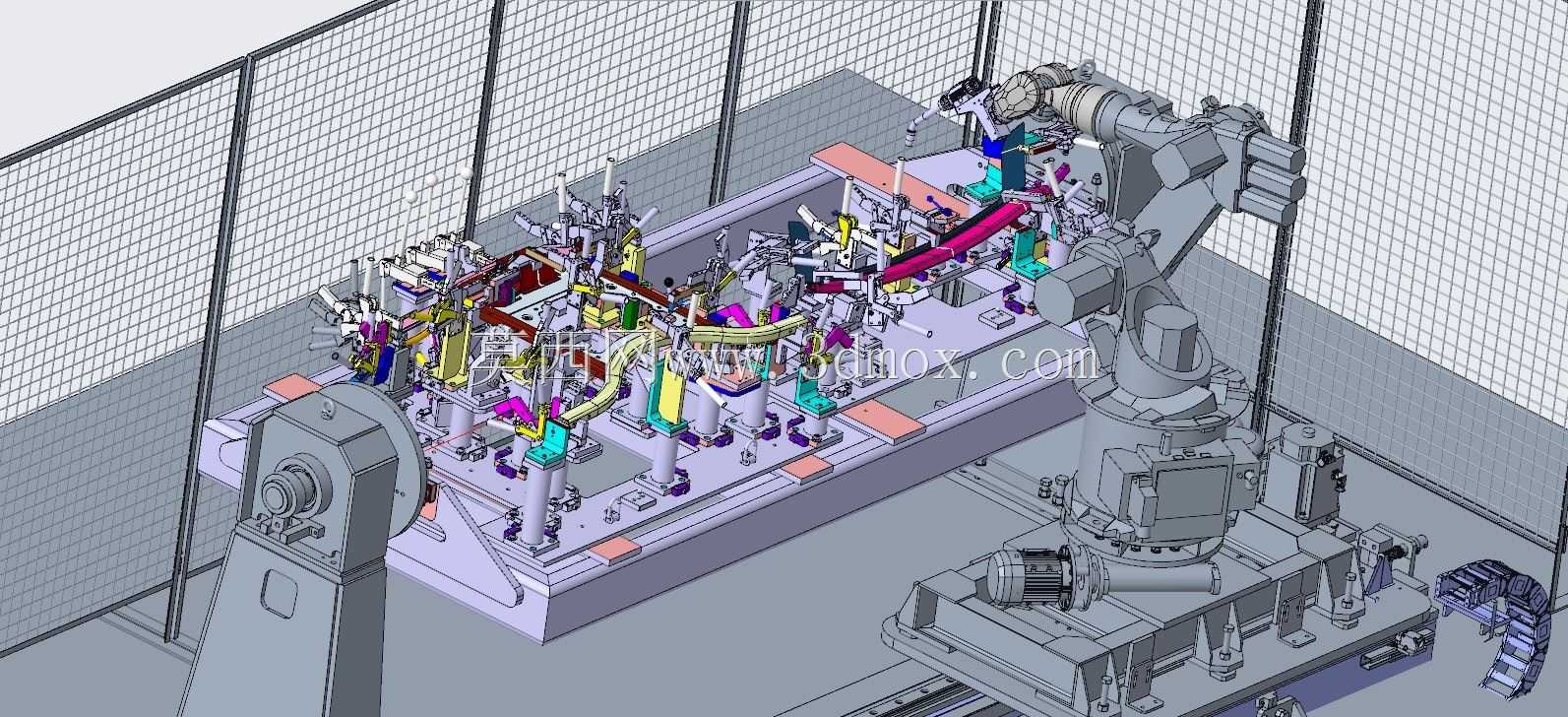

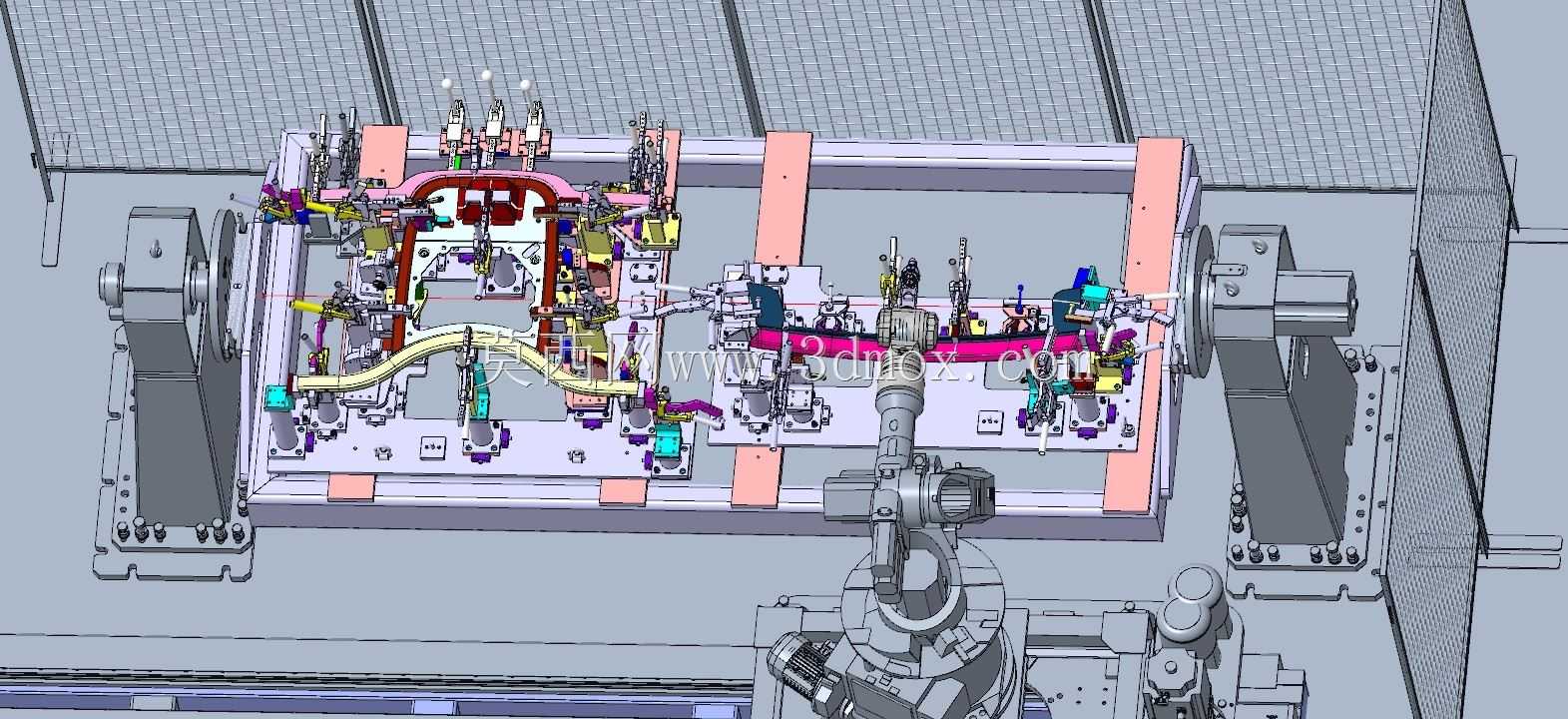

　　抓手等不同执行器，既可以完成焊接作业，也能兼顾上下料的辅助动作，适配多品种小批量的柔性生产需求。与机器人配合的H型定位器采用头尾架双支撑结构，头架端配置伺服回转驱动，可带动夹持的工件按照预设角度回转，将工件上不同位置的焊缝转动到机器人最优的焊接姿态位置，避免机器人进入奇异点作业，同时减少焊枪姿态调整的空行程时间，提升整体焊接节拍；尾架端采用可伸缩顶紧结构，适配不同长度规格的工件装夹，顶紧端配置高精度回转轴承，保证回转过程中的同轴度误差控制在0.1mm以内，避免工件回转时出现窜动影响焊接精度。工装平台采用加厚钢板焊接后整体加工而成，平台表面加工有等间距的T型槽，用于夹具组件、定位销、夹紧气缸的安装固定，所有夹具模块采用模块化设计，

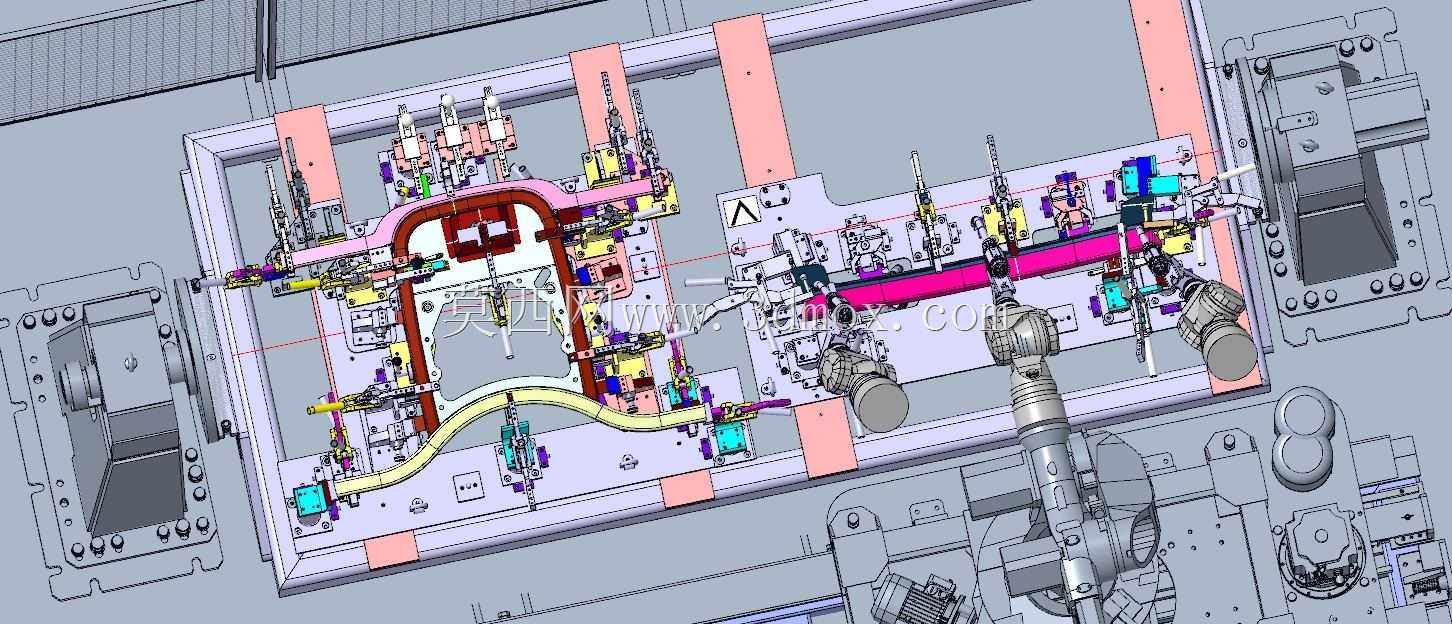

　　可根据不同工件的定位需求快速更换调整，无需对整个平台进行重新加工；每个定位点都设置了对应的检测传感器，可确认工件是否安装到位，夹紧机构是否锁止，避免未装夹到位就启动焊接造成工件报废。夹具部分针对子组件的H型结构特征设置了多点定位，其中主定位销采用菱形销与圆柱销组合的一面两销定位方案，限制工件的六个自由度，保证每次装夹的位置一致性；周边的辅助夹紧机构采用气动转角缸，夹紧点避开焊缝位置，同时预留足够的焊枪作业空间，避免焊枪与夹具发生干涉；针对弧形管件的定位，设置了仿形支撑块，支撑块型面与工件外轮廓完全贴合，防止焊接过程中工件受热变形。整套单元的安装边界需要考虑机器人的最大运动范围、安全围栏的外围尺寸、维护操作空间，

　　设备安装时需要对地面进行水平处理，平台底部设置可调垫铁，用于调整整体水平度，避免设备运行过程中出现振动；气路、电路走线全部采用平台底部的线槽布置，走线整齐且方便后期维护，所有管线都预留足够的弯曲余量，适配变位机回转、机器人运动时的管线拉扯需求。在实际生产应用中，这套单元可接入车间的MES系统，实时上传焊接参数、生产节拍、故障报警等数据，方便生产管理人员掌握设备运行状态；针对不同的子组件产品，只需要更换对应的夹具模块、调用预设的机器人作业程序，即可快速完成产线切换，换型时间控制在30分钟以内，适配当前汽车行业多车型共线生产的需求。设计过程中优先考虑了设备的维护便利性，所有易损件比如焊枪喷嘴、定位销、夹紧缸密封件都采用标准件，可直接从市场采购更换，不需要定制特殊配件；机器人与变位机的协同动作采用同步控制，焊接过程中变位机可与机器人同时运动，实现复杂曲线焊缝的连续焊接，相比传统单机器人固定工位焊接，作业效率可提升40%以上，焊缝一次合格率稳定在98%以上。
