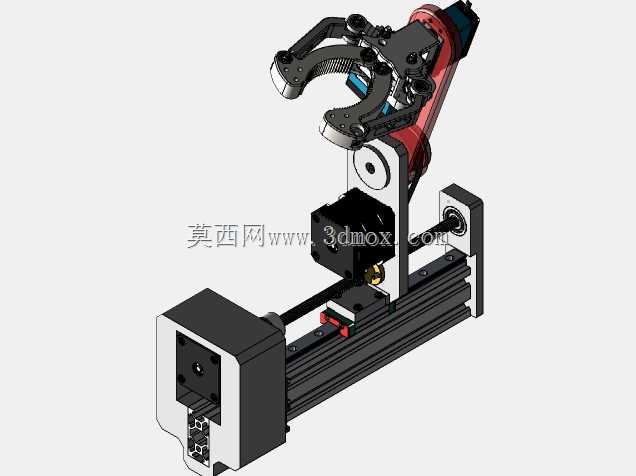

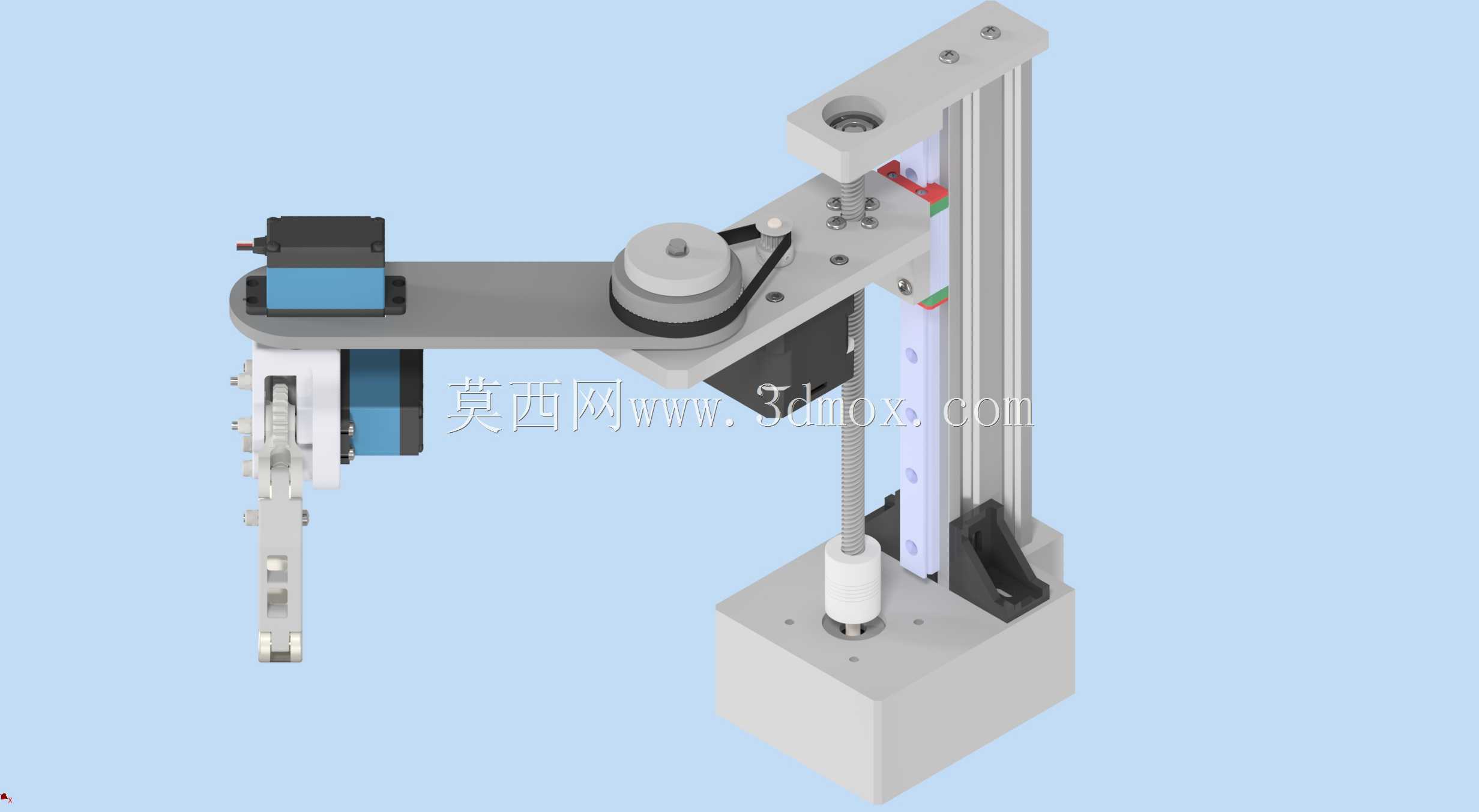

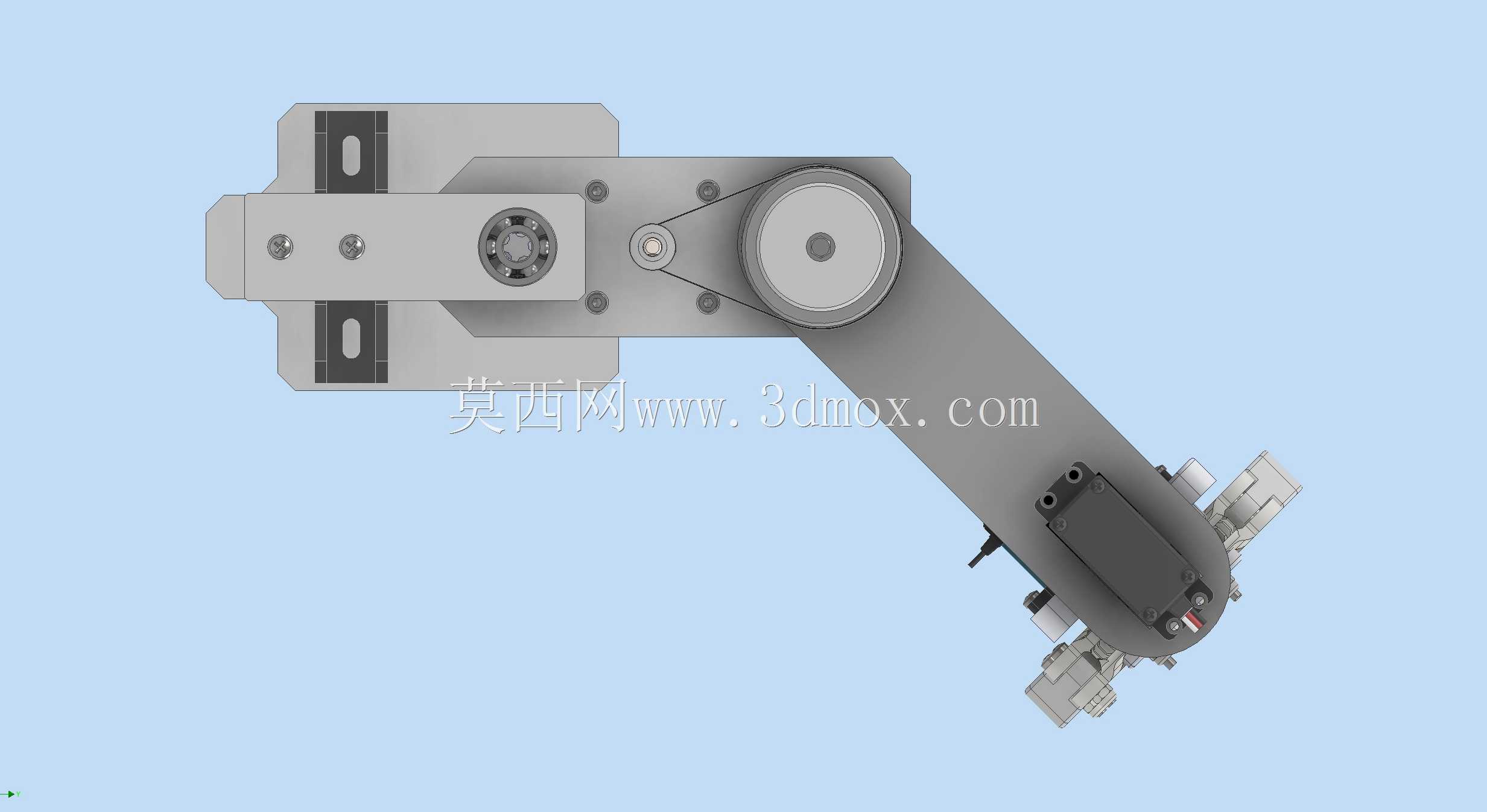

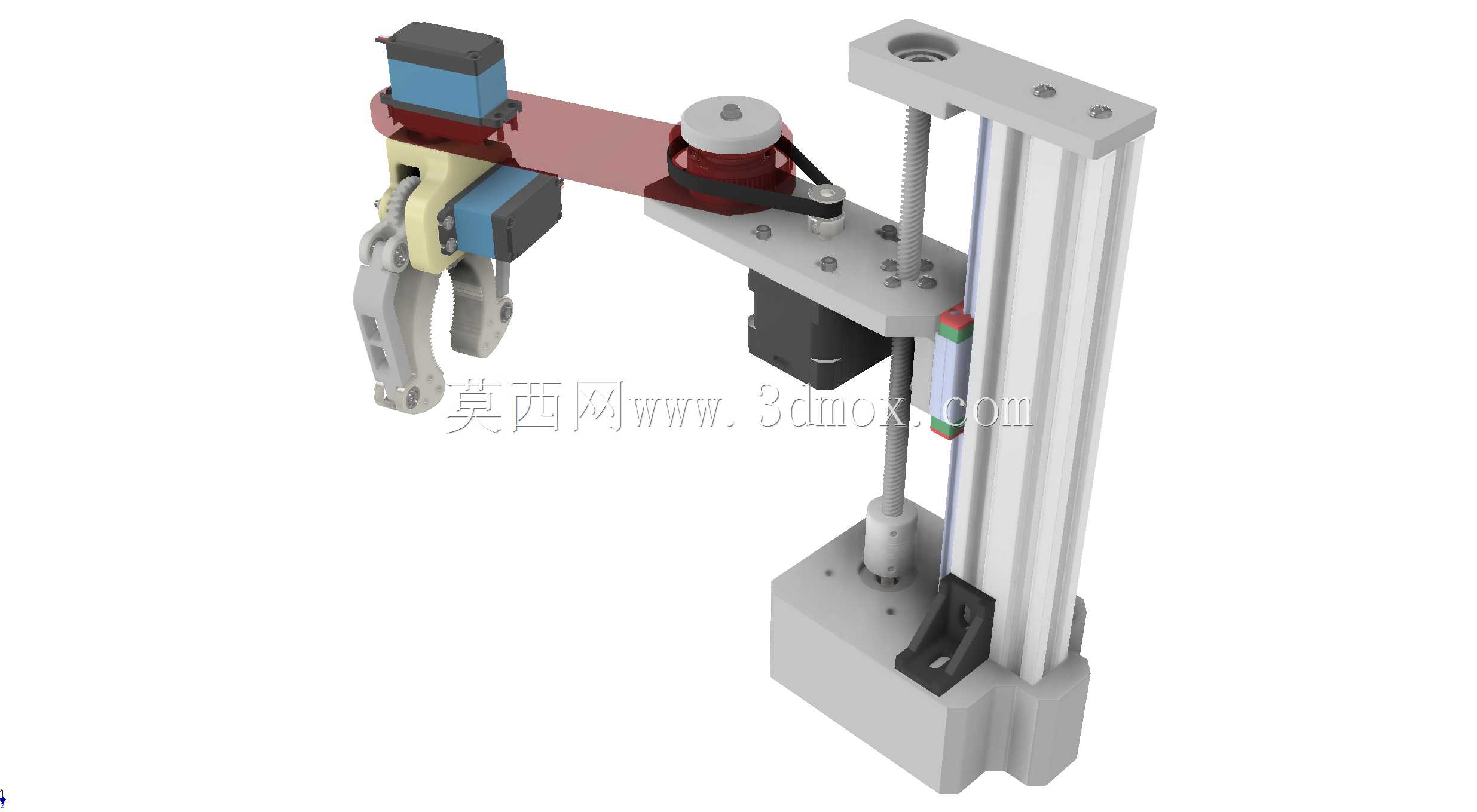

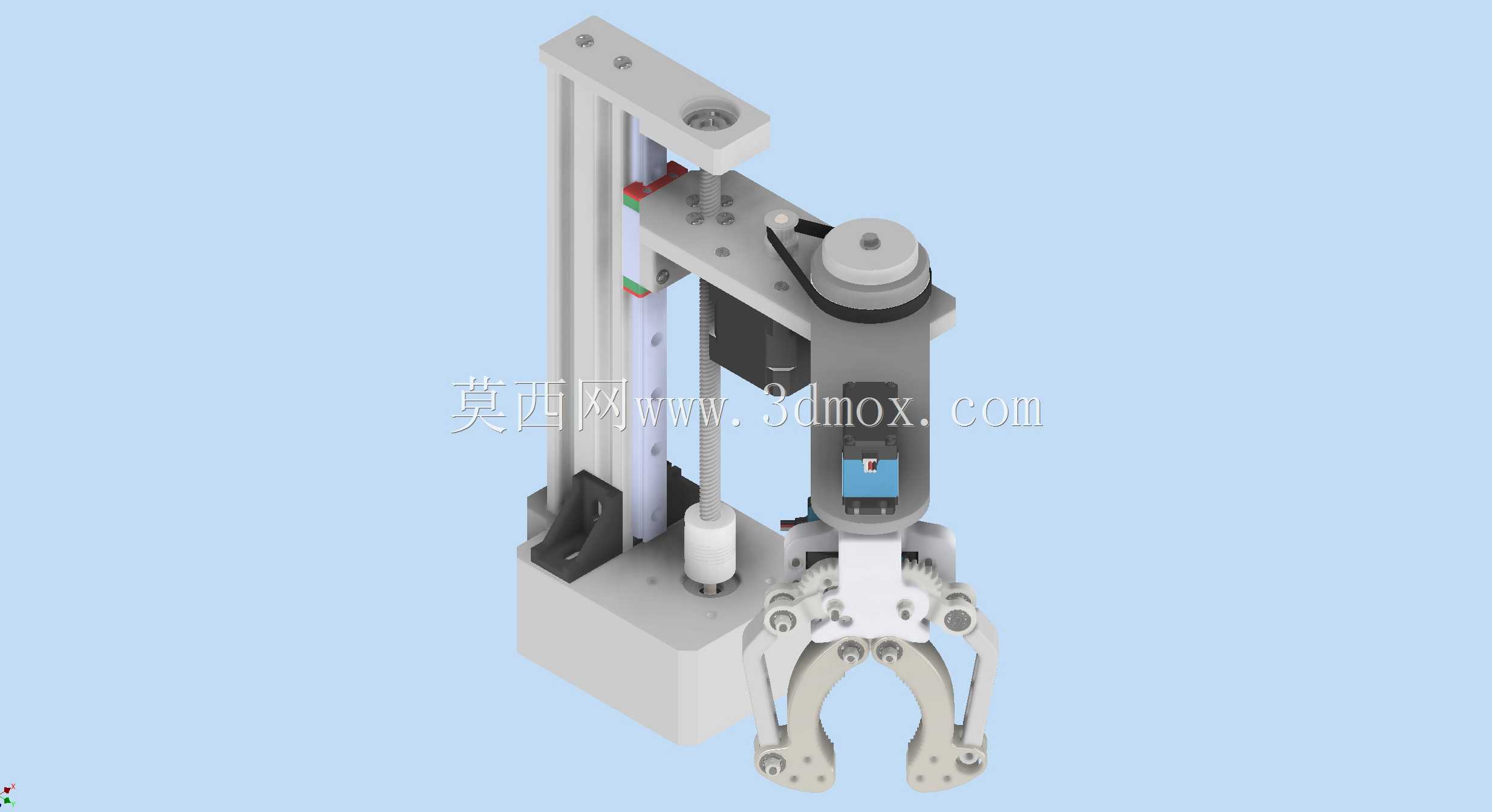

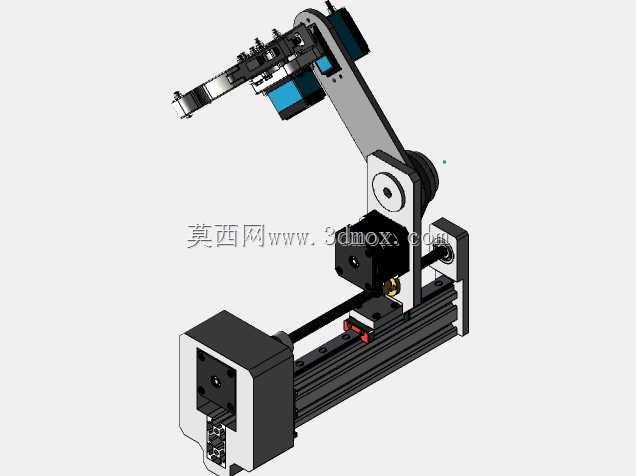

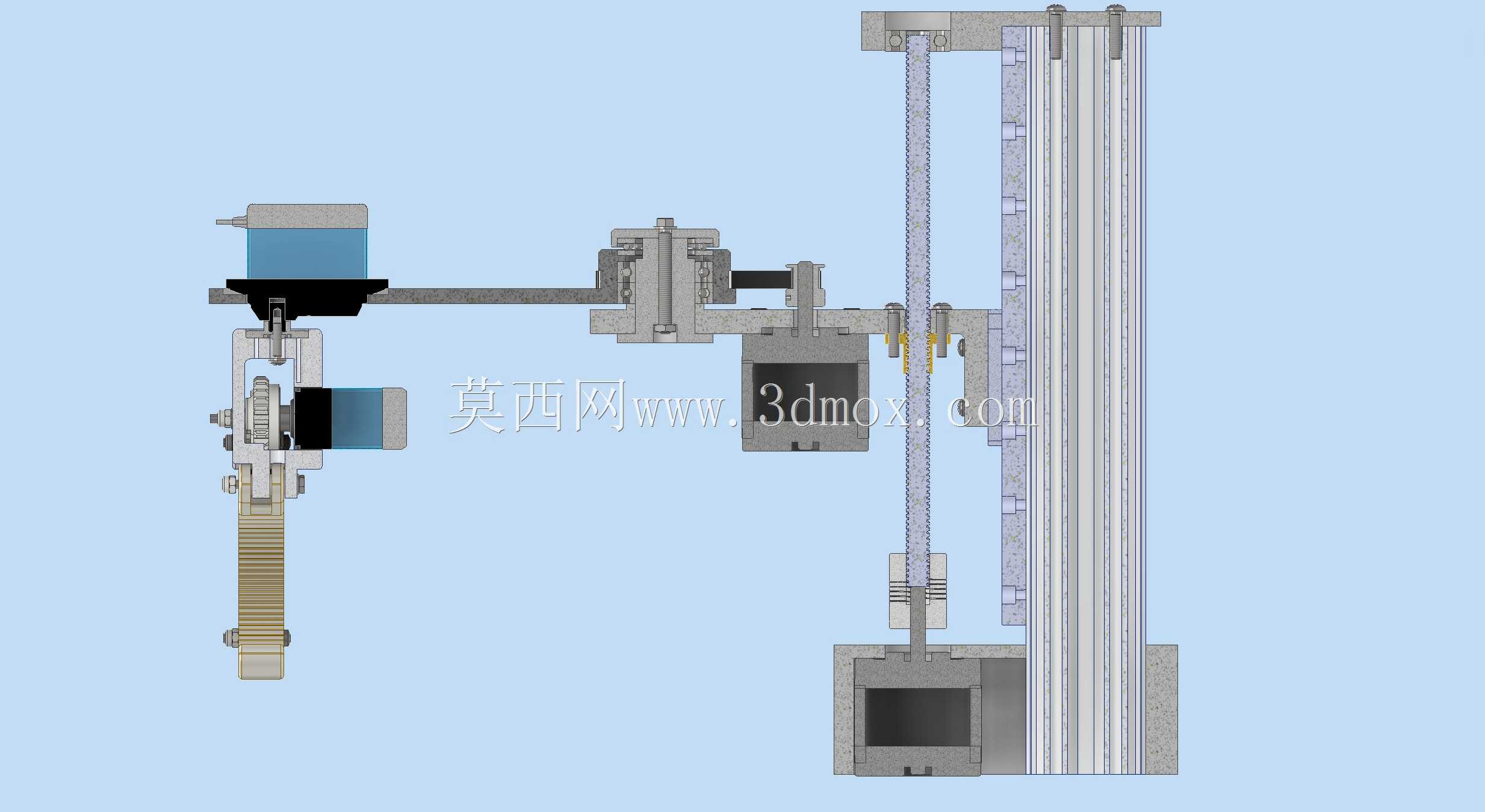

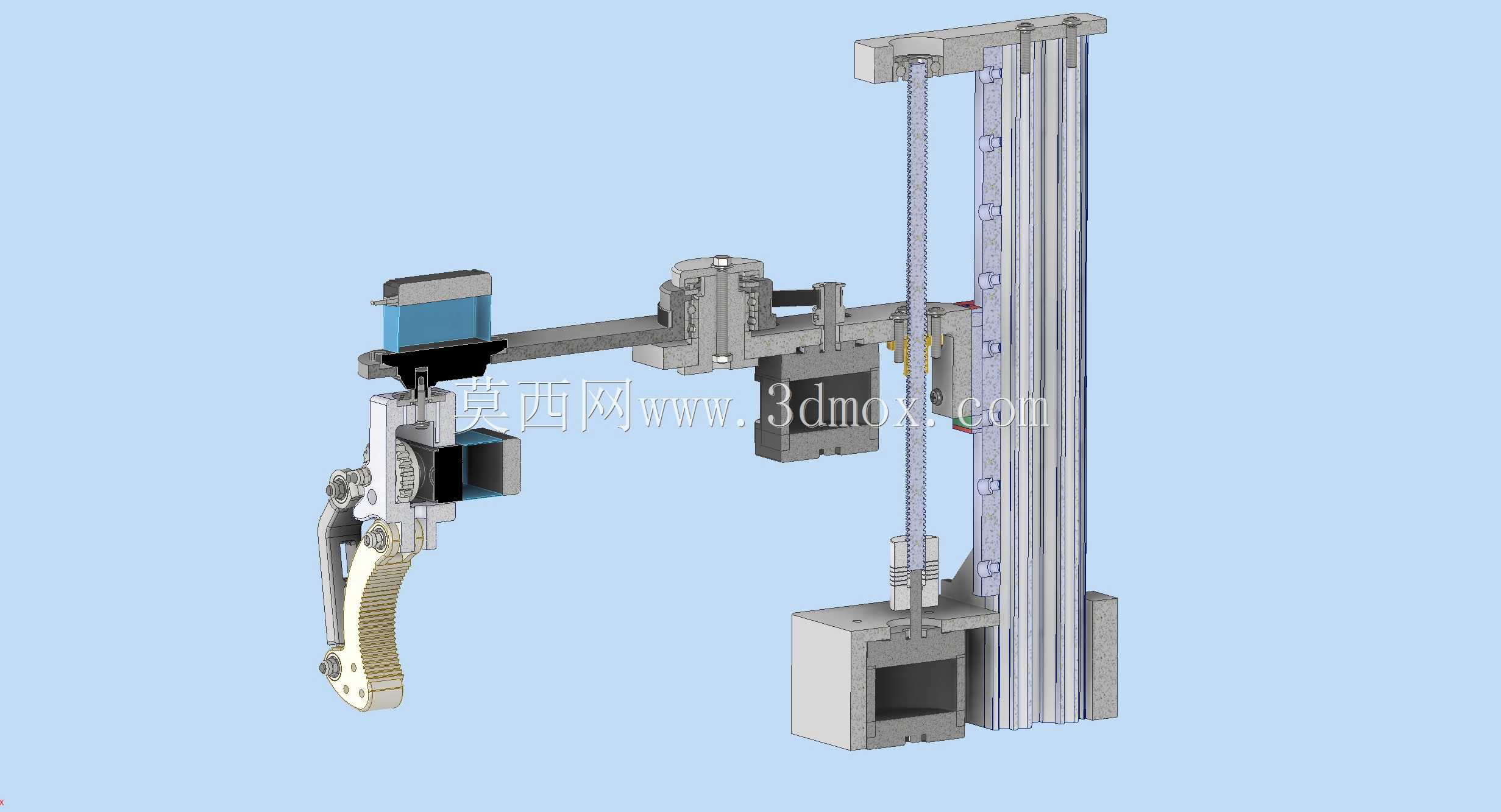

带MGN12H导轨的小型单连杆SCARA平面机械臂

　　这款小型单连杆SCARA平面作业机械臂，核心采用MGN12H微型线性导轨承担Z向升降导向，整体结构针对桌面级轻载作业场景设计，常见于3C电子小零件分拣、实验室样本转运、小型工位上下料、教学实训演示这类对安装空间要求严苛、负载需求在1kg以内的作业场景。不同于常规双连杆SCARA的叠臂结构，这款设备采用单连杆回转布局，大臂直接绕基座立柱的回转轴做水平方向旋转，省去了小臂回转关节的冗余传动链，结构紧凑度更高，水平作业覆盖范围内的运动惯量更低，配合步进电机加同步带的回转传动方案，重复定位精度可控制在0.1mm级别，完全满足轻载平面拾放作业的精度要求。Z向升降轴直接集成在立柱侧方，通过滚珠丝杠搭配MGN12H线性导轨实现垂直方向的直线运动，

　　MGN12H导轨属于微型宽幅直线导轨，额定动载荷足以承载末端夹爪加小型工件的总重量，导轨预压调整到轻预压等级，既消除了升降方向的反向间隙，又不会因为预压过大导致升降阻力陡增，丝杠导程选配合适的参数后，升降速度可匹配水平回转的动作节拍，避免单轴速度瓶颈拖慢整体作业效率。末端执行器采用平行夹爪结构，夹爪的开合通过独立的微型舵机驱动，夹指做了圆弧过渡的仿生设计，可适配圆柱形、方形等多种外形的小型工件，夹爪安装法兰预留了标准安装孔位，可根据实际作业需求更换吸盘、点胶头、小型焊笔等不同末端执行器，拓展设备的适用场景。设计阶段优先考虑了桌面安装的边界限制，整体基座采用方块式安装结构，底部预留四个沉头安装孔，

　　可直接固定在铝型材工作台或者木质桌面之上，安装所需的平面尺寸不超过200mm×150mm，立柱总高度控制在400mm以内，水平方向最大作业半径为320mm，Z向有效行程为120mm，不会占用过多的工位空间，适合在紧凑型流水线、桌面实训台这类空间有限的场景部署。传动结构的设计上，水平回转轴采用交叉滚子轴承做回转支撑，可同时承受径向载荷、轴向载荷以及倾覆力矩，避免大臂伸出较长时出现轴端下沉的问题，同步带传动设置了张紧调节结构，长期运行出现皮带松弛时可快速调整张紧力，无需拆解大臂主体结构。电气走线全部通过立柱内部的空腔走线，大臂回转处预留了过线孔，避免运动过程中线缆与外部结构发生剐蹭，降低线缆磨损导致的设备故障概率。

　　所有结构件除了标准件之外，大部分采用6061铝合金加工而成，在保证结构强度的前提下尽可能降低自身重量，部分非受力的护罩类零件采用3D打印PLA材质制作，进一步压缩整体制造成本，适合小批量定制或者个人DIY制作。设备的运动控制可搭配通用的四轴运动控制板卡实现，所有驱动电机的安装位都做了定位止口设计，装配时无需反复调整同轴度，降低了装配调试的难度，对于结构设计从业者来说，这款模型的导轨安装位设计、回转支撑布局、走线空间预留都有较高的参考价值，尤其是在紧凑型轻载作业机械臂的结构优化上，单连杆搭配侧装Z轴的布局方式，能有效压缩设备的整体安装空间，同时减少传动环节的累计误差，在小范围作业场景下的实用性不输常规双连杆SCARA结构。
