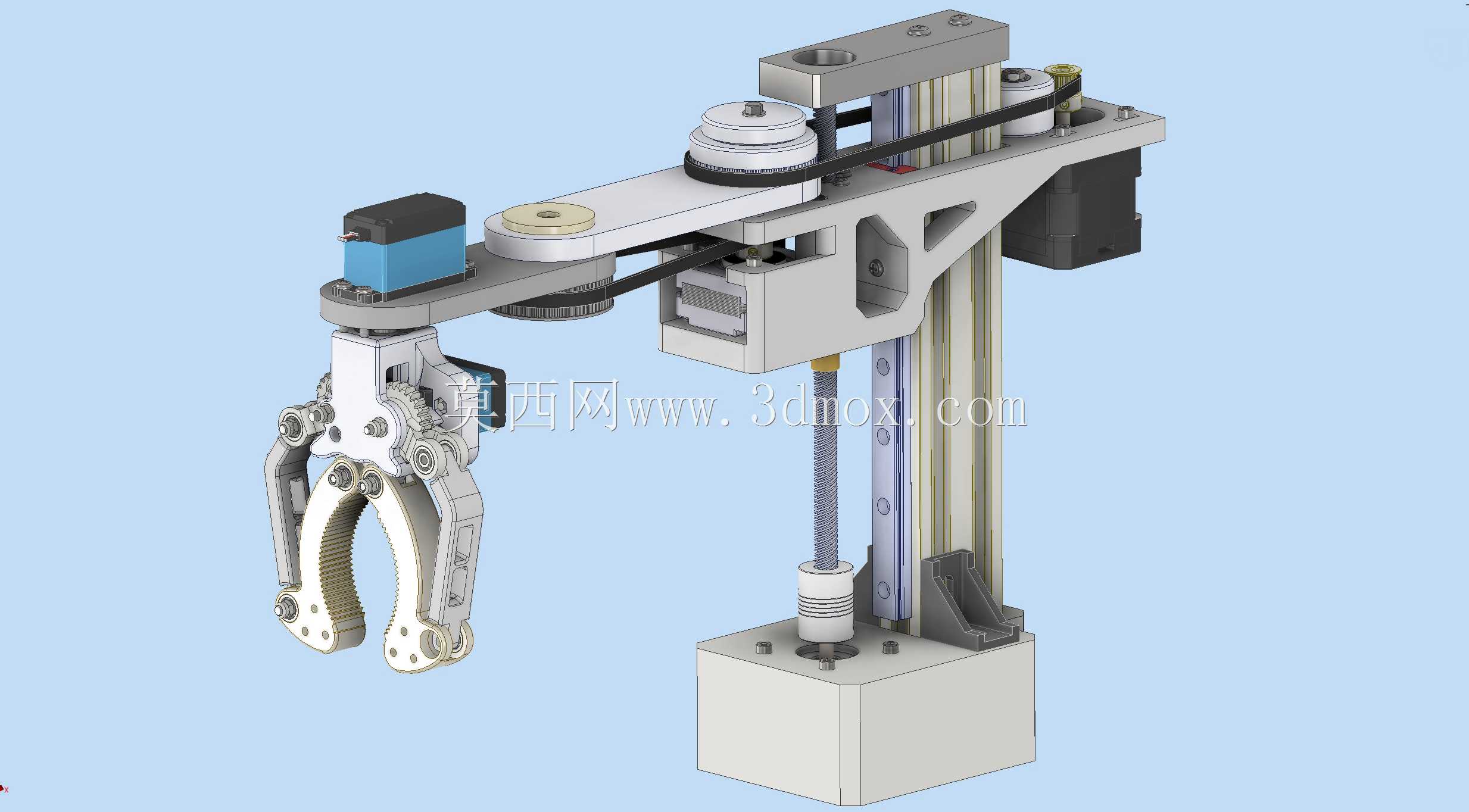

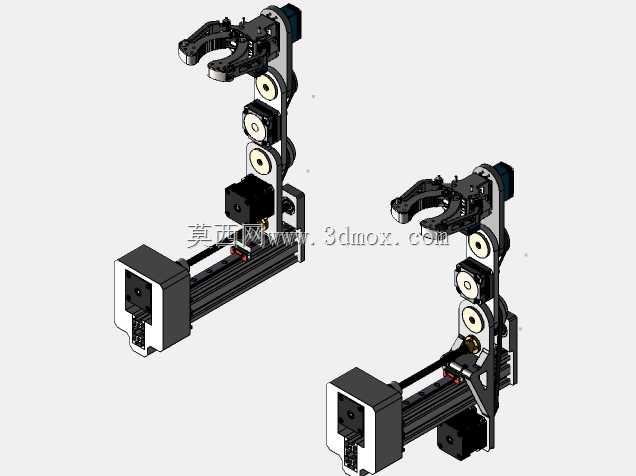

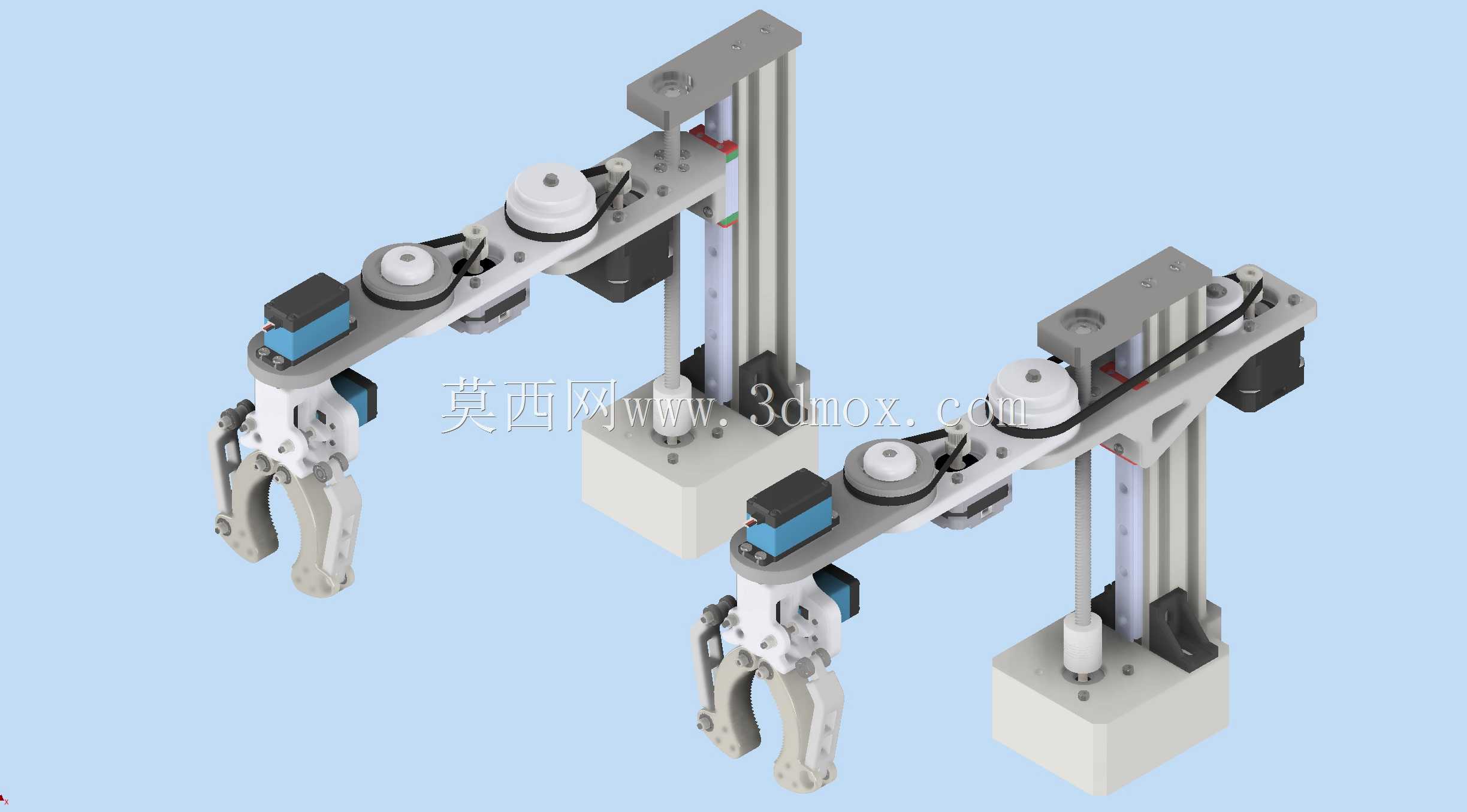

五自由度铰接夹爪SCARA机械手结构

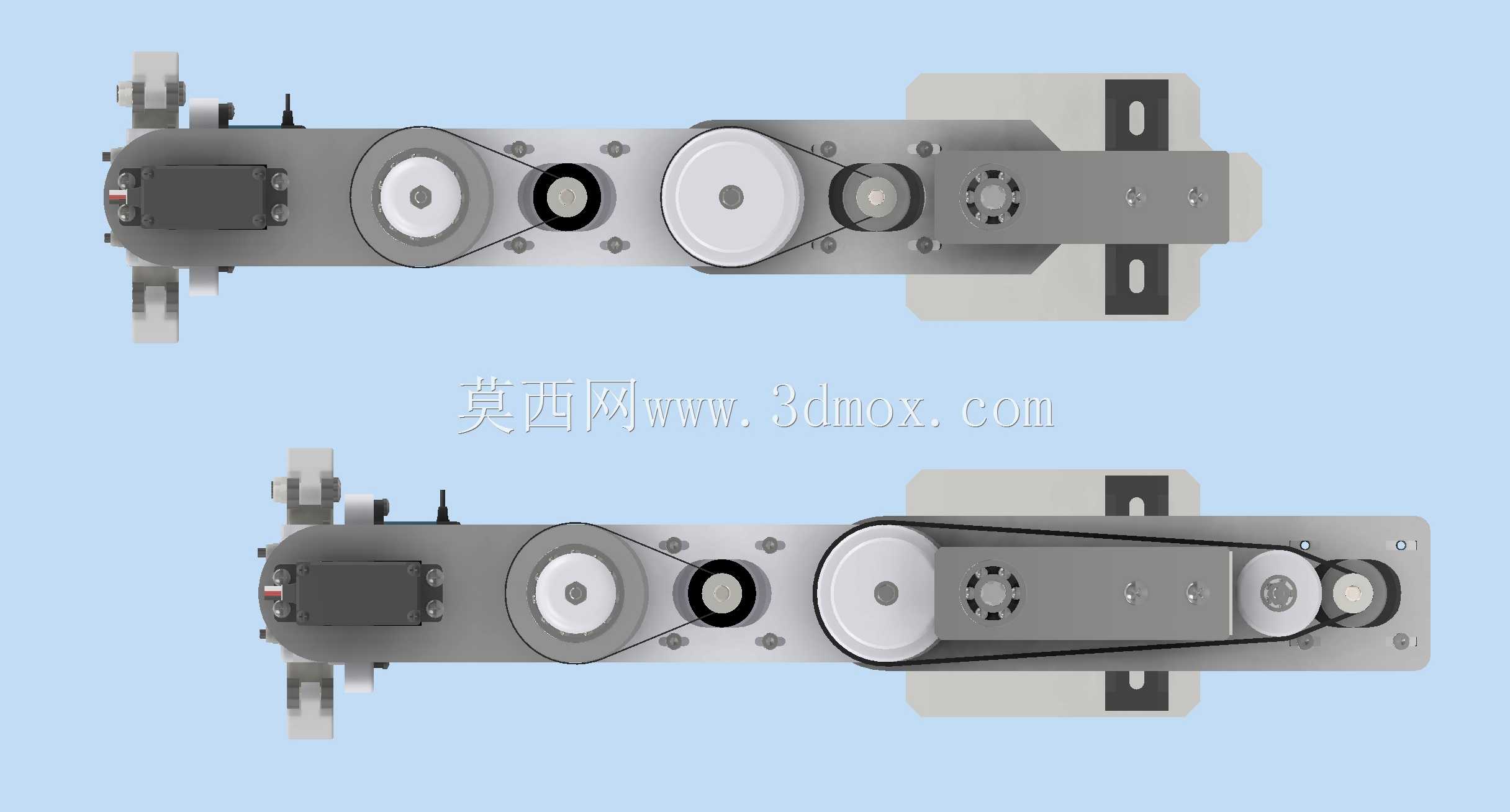

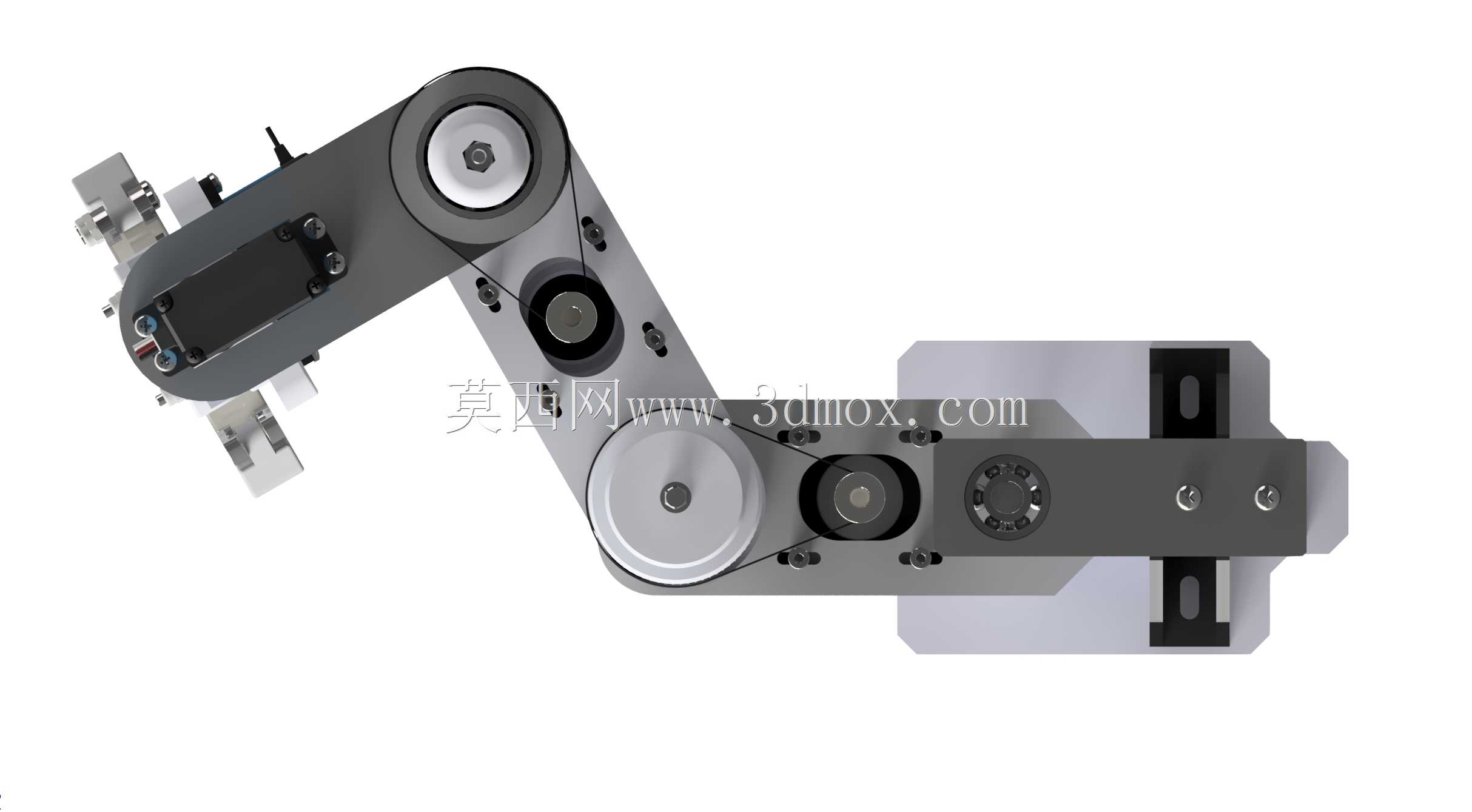

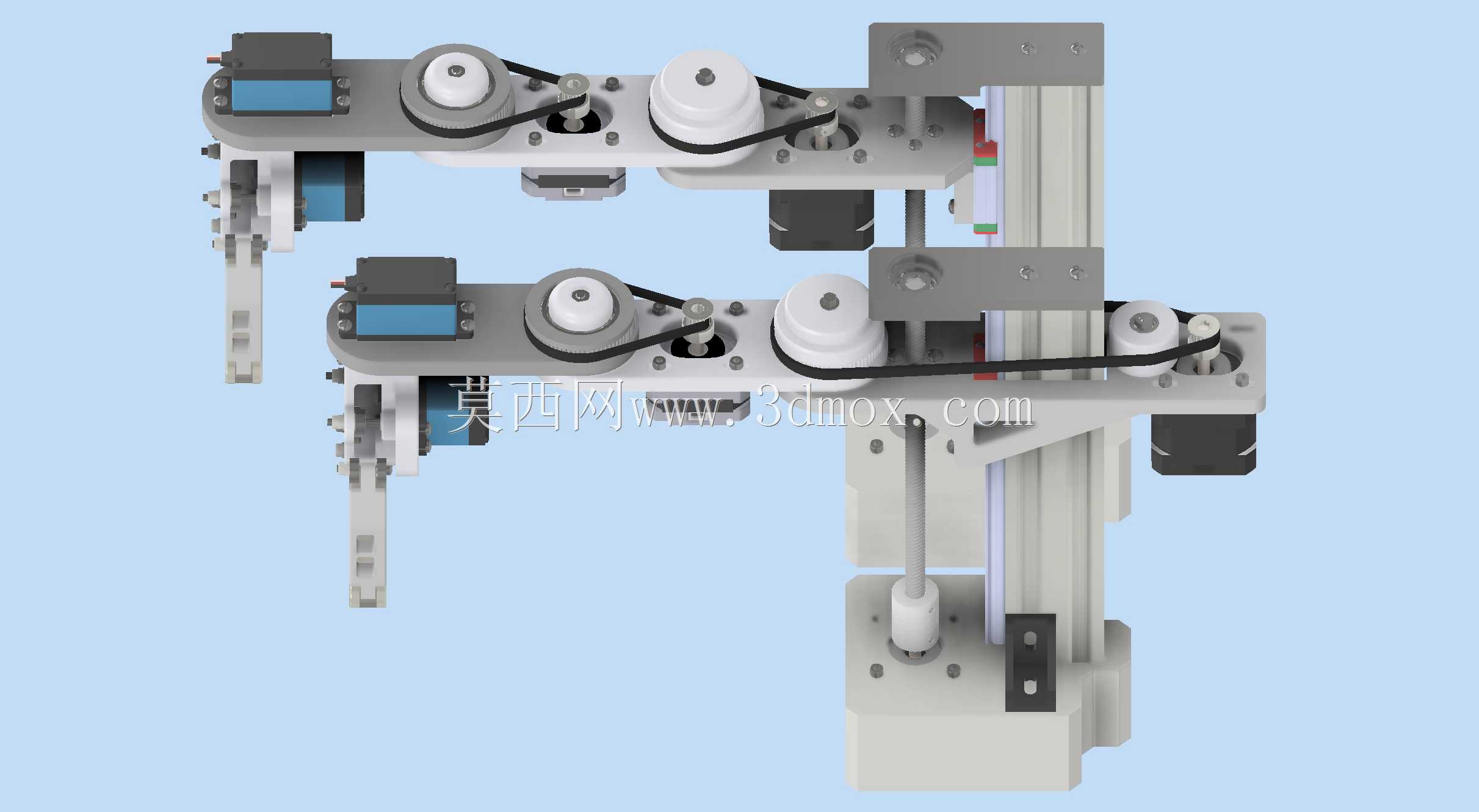

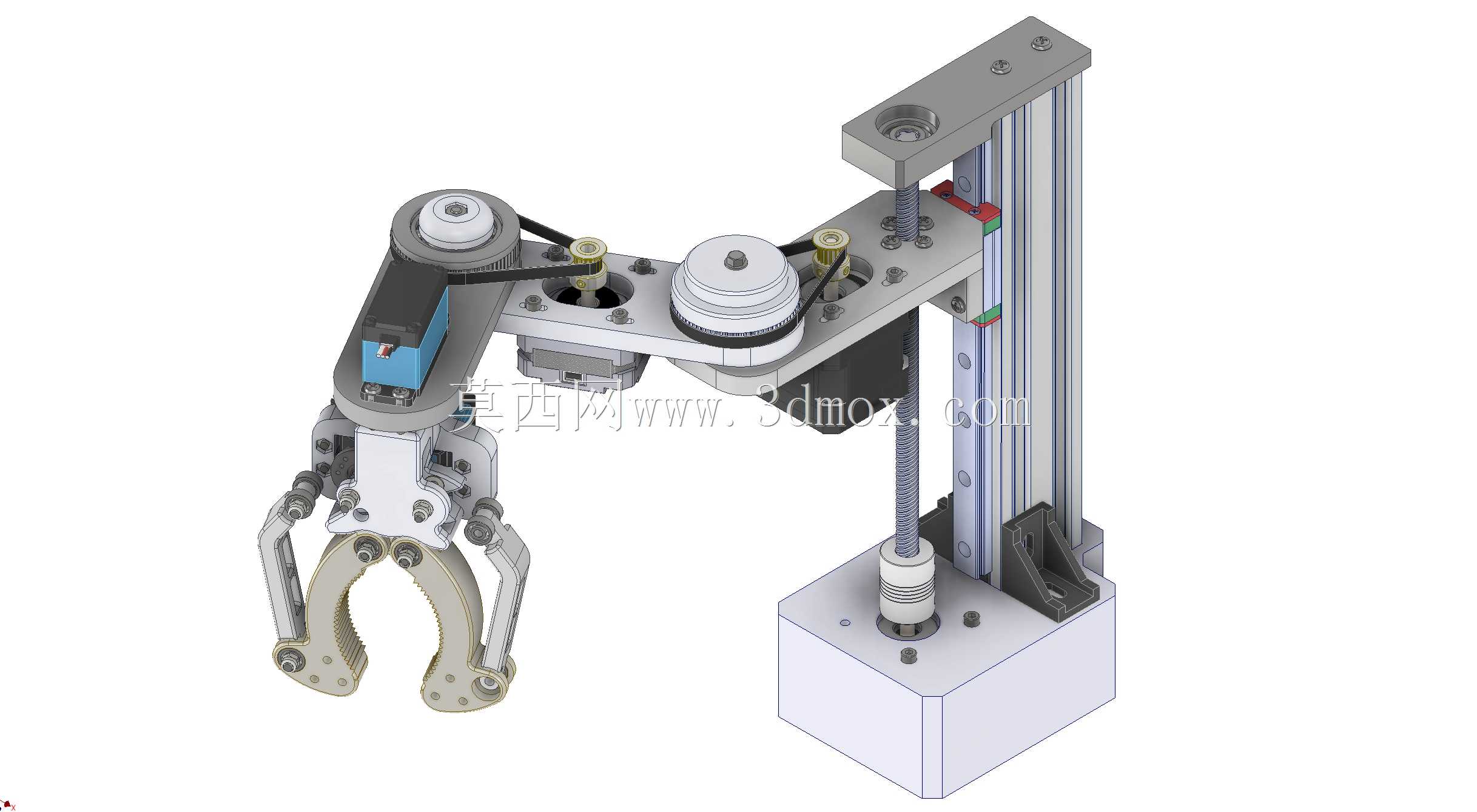

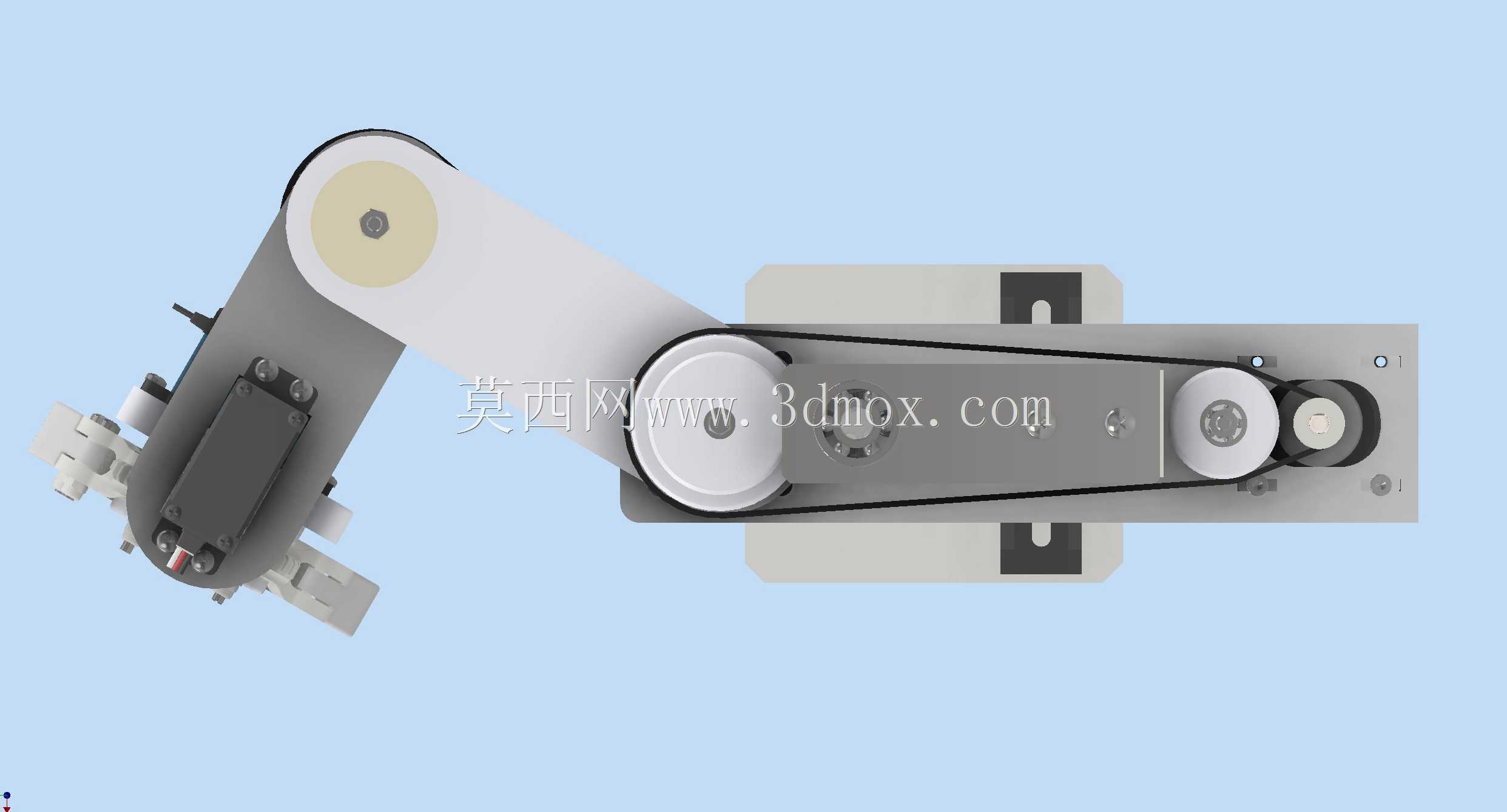

　　这款五自由度SCARA构型机械手，主要面向3C电子装配、小零件分拣、实验室样本转运、轻工产线上下料这类对作业节拍、重复定位精度有明确要求的场景，相比传统四自由度SCARA，额外增加的末端摆动自由度配合铰接式夹持器，能适配更多非平面取放、带角度装配的工位需求，不需要额外给工装增加翻转机构就能完成倾斜取件、斜向压装这类动作。从结构设计逻辑来看，水平关节部分采用双Nema17伺服电机配合2GT同步带传动，同步带传动的选型本身兼顾了传动间隙控制、噪音抑制和后期维护便利性，不需要像齿轮传动那样做严格的啮合间隙调整，长期运行磨损后只需要调整张紧结构就能恢复传动精度，大臂小臂的回转支承位置都做了限位凸台设计，避免运行过程中关节过转拉扯内部走线，

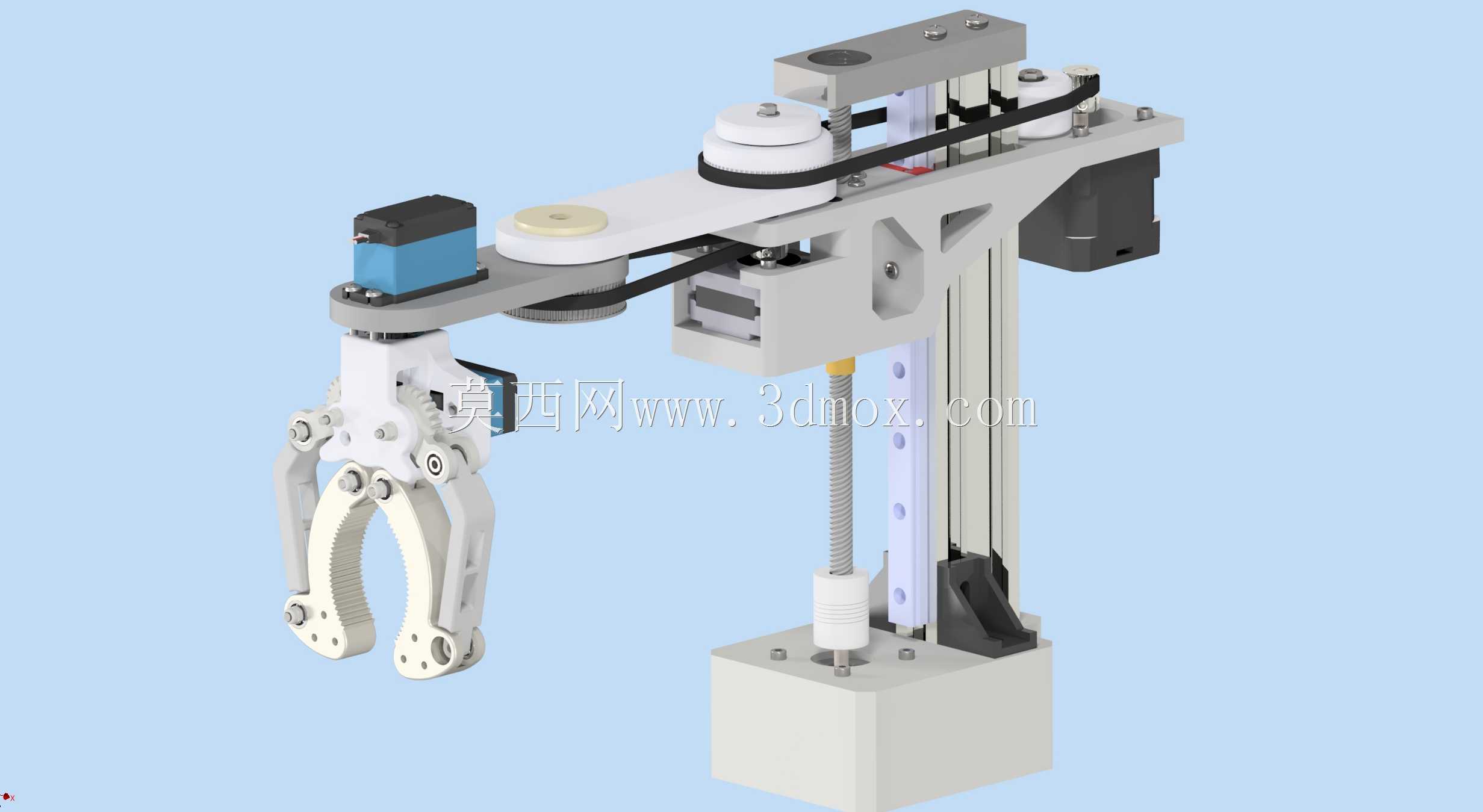

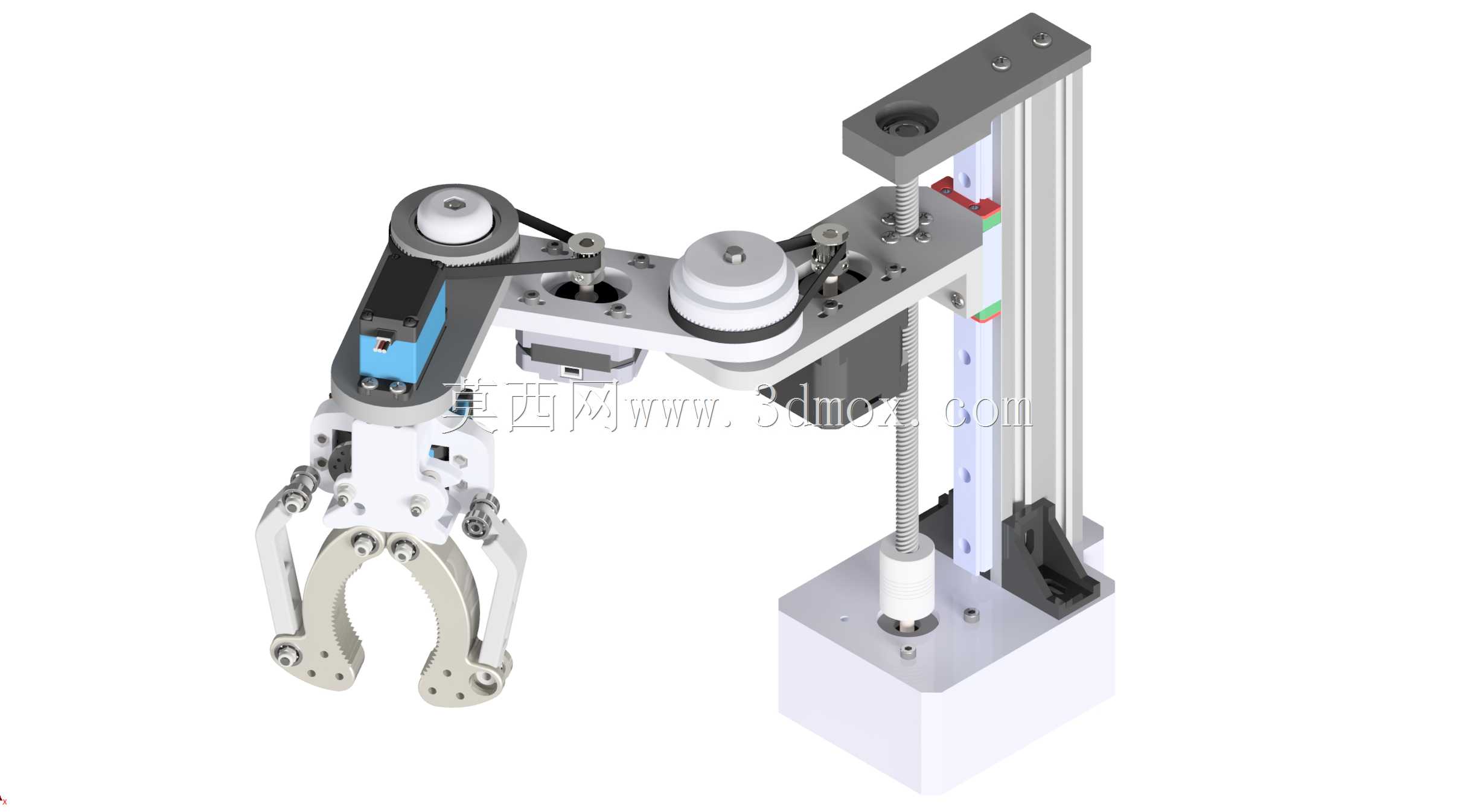

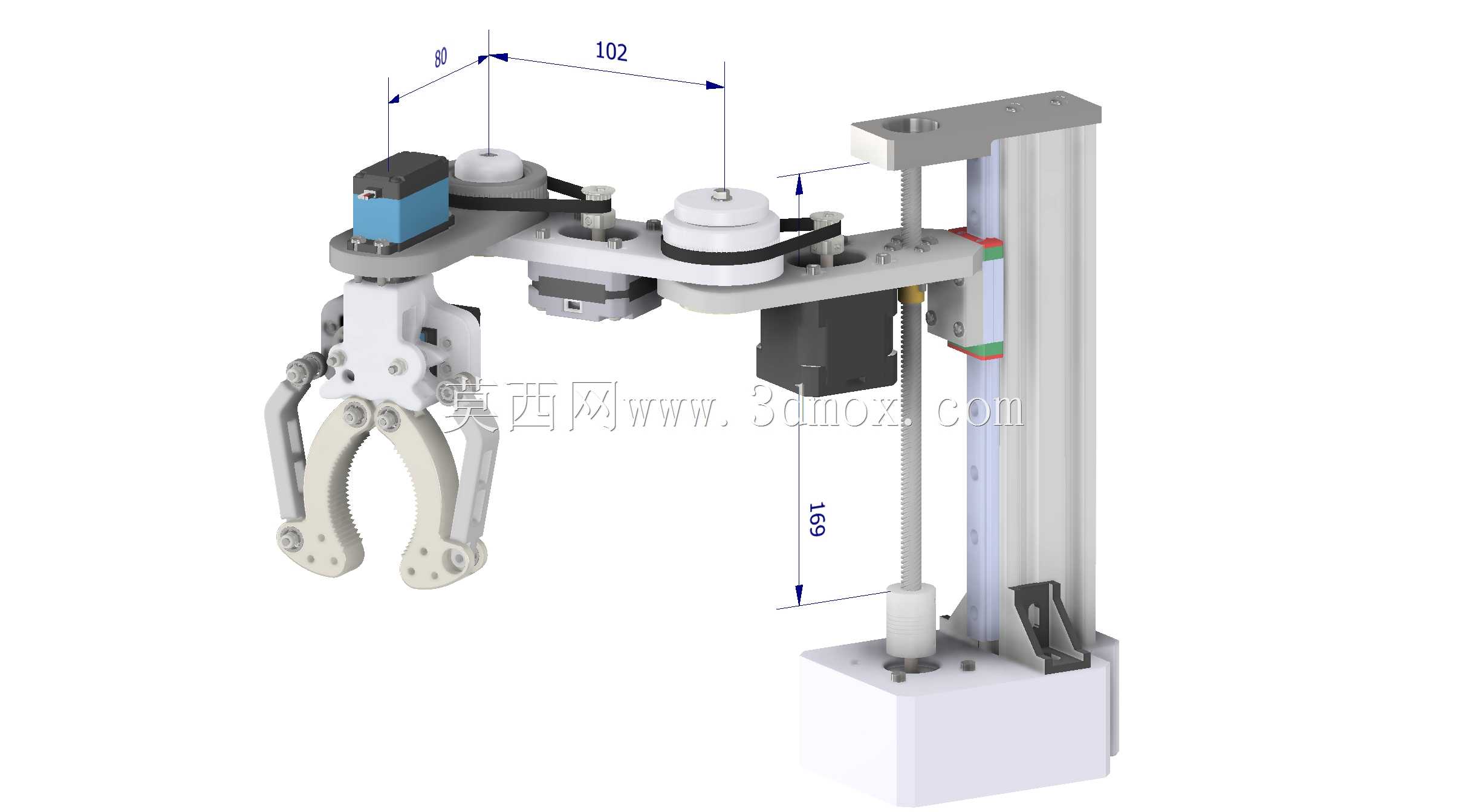

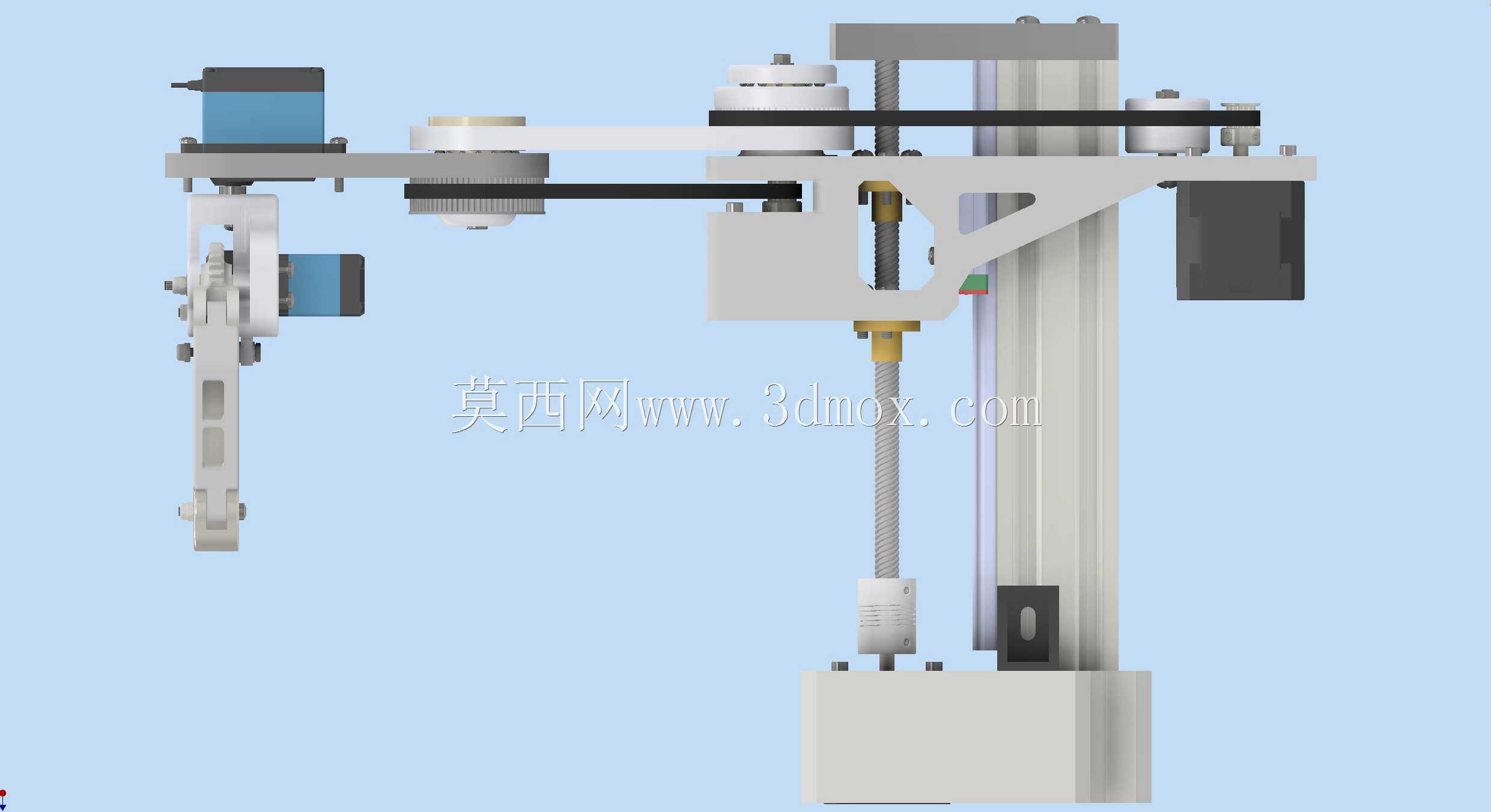

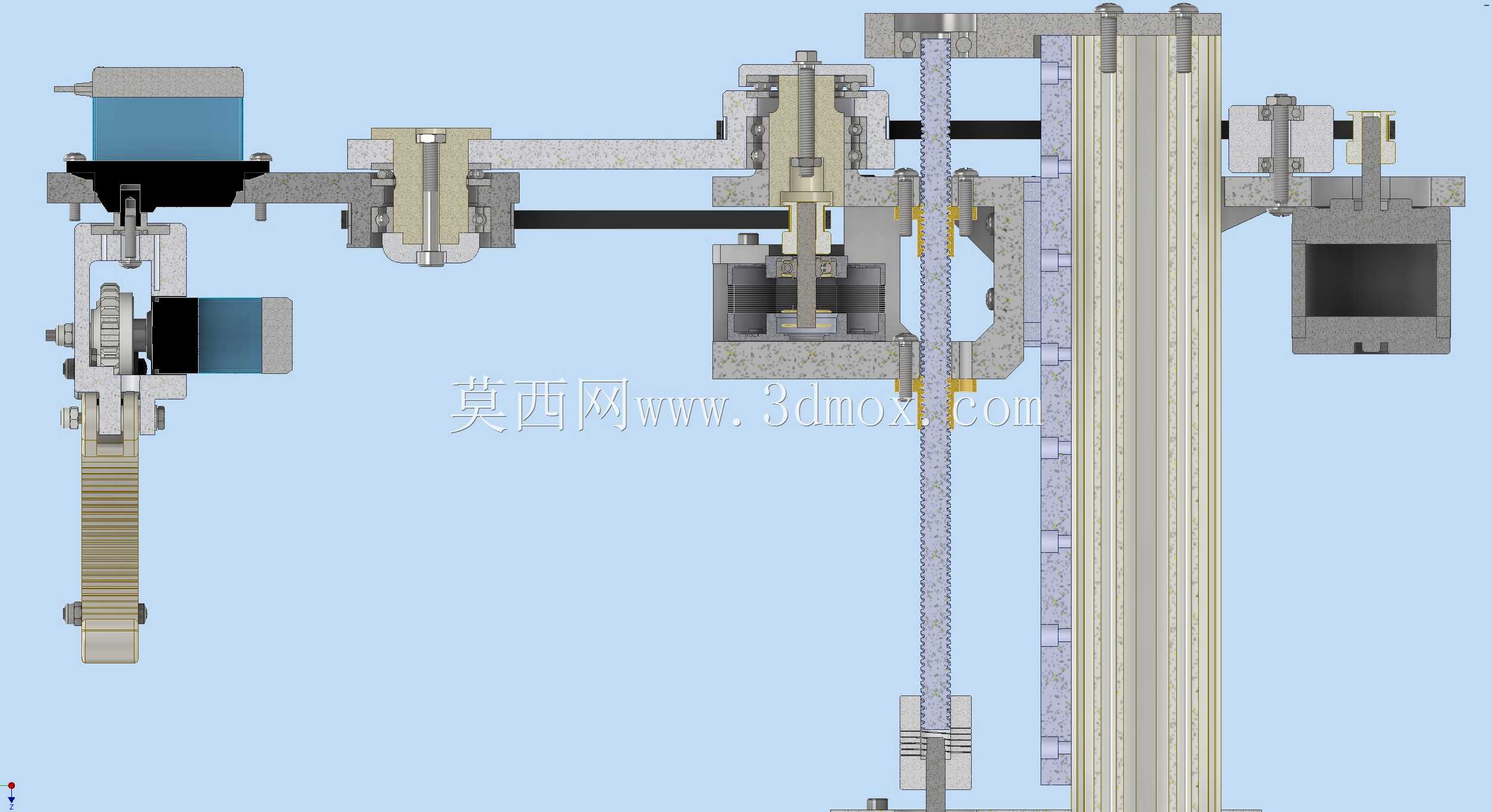

　　臂展覆盖范围适配常见的桌面级作业工位，水平方向作业半径能覆盖0.5米直径的圆形作业区域，足够应对单工位多料盘排布的取放需求。垂直升降轴采用MGN12H线性导轨做导向，搭配T8梯形螺距2mm的丝杠做传动，这个选型组合是桌面级机械手的成熟配置，MGN12H导轨的额定动载荷足够承载末端夹爪加0.5kg以内工件的负载，梯形丝杠本身具备一定的自锁特性，即使设备突然断电，垂直轴也不会出现下滑坠机的问题，不会砸坏下方工装或者工件，垂直行程设计预留了100mm的升降空间，能适配不同高度的料架、工装台高度差，安装底座采用方形法兰式固定结构，四个安装孔位的中心距做了标准化设计，能直接固定在标准铝型材工作台面或者专用设备机架上，不需要额外做转接板加工。

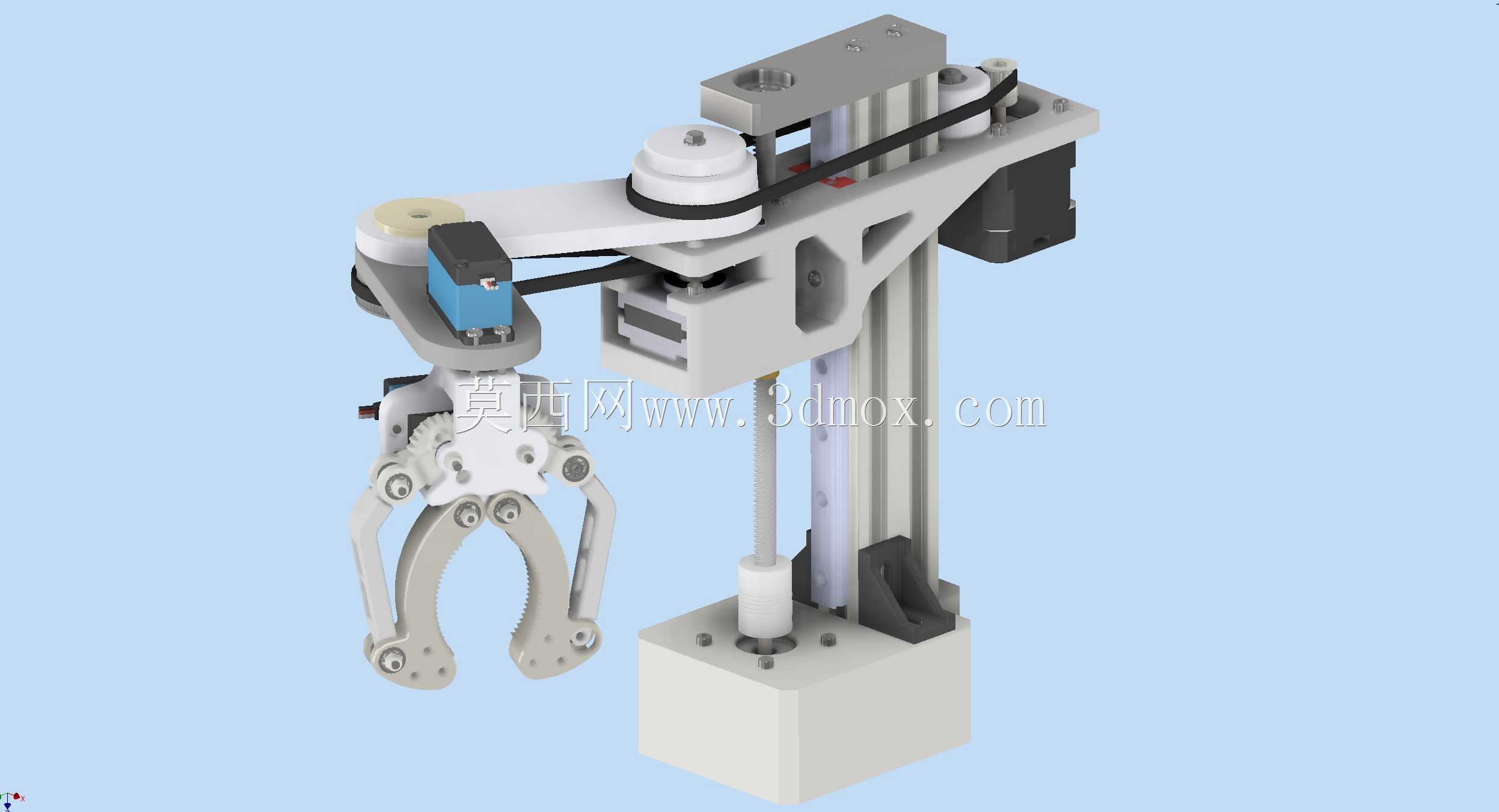

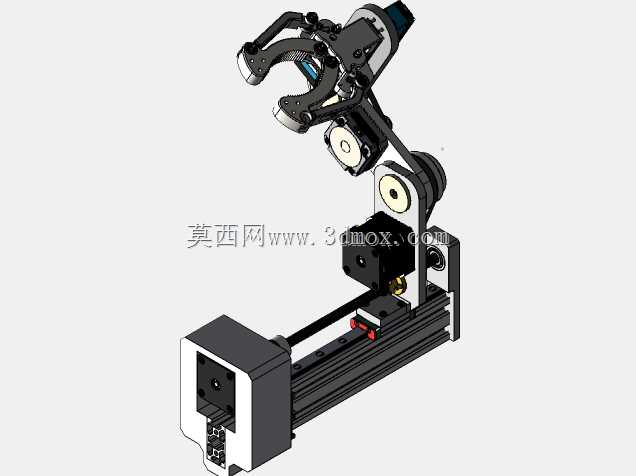

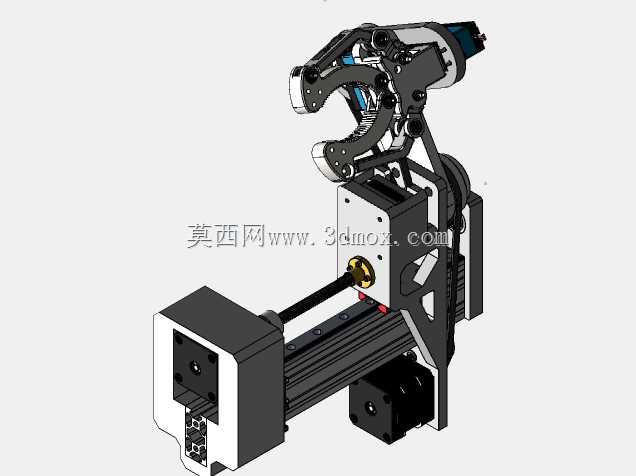

　　末端的铰接式夹持器采用伺服驱动的平行夹指结构，夹指内侧做了防滑齿形设计，夹持不同形状的小零件时不会出现滑脱，夹指开合行程覆盖0到60mm的范围，能夹持规则形状的五金件、塑料件，也能适配不规则外形的小型工件，夹爪的铰接结构做了间隙补偿设计，长期开合运行不会因为铰接轴磨损出现夹指偏斜、对中不准的问题。整个设备的走线全部采用内部拖链布局，所有动力线、信号线都藏在臂体内部和拖链槽里，外部没有明线，不会在关节回转过程中出现线缆缠绕、拉扯磨损的问题，电气安装位预留了标准的舵机、伺服驱动器安装空间，后期不管是做开环控制还是闭环位置控制，都有足够的安装位置，不需要额外在臂体上打孔固定电气元件。从安装边界来看，

　　整机固定后水平方向最大回转半径不超过320mm，垂直方向最低安装面到最高抬升位置的总高度不超过450mm，不会占用过多的产线安装空间，底座固定只需要四个M6的螺栓就能完成锁紧，对安装面的平面度要求不高，普通的铝型材台面、钢板台面都能满足安装刚性要求，不需要做专门的减震基础。在实际产线应用中，这款机械手可以单独作为桌面作业站使用，也可以多台组网配合流水线完成多工序流转作业，相比大型六轴工业机器人，它的结构更轻量化，运行速度更快，采购和维护成本更低，针对小负载、快节拍的作业场景适配性更强，设计过程中所有的传动部件、标准件都采用市面上通用的量产型号，后期更换配件不需要定制加工，能大幅降低设备的运维成本，臂体的结构件采用铝合金板材加工，在保证结构刚性的前提下尽可能降低了运动部件的重量，能提升关节的响应速度，减少电机的负载率，延长驱动部件的使用寿命。
