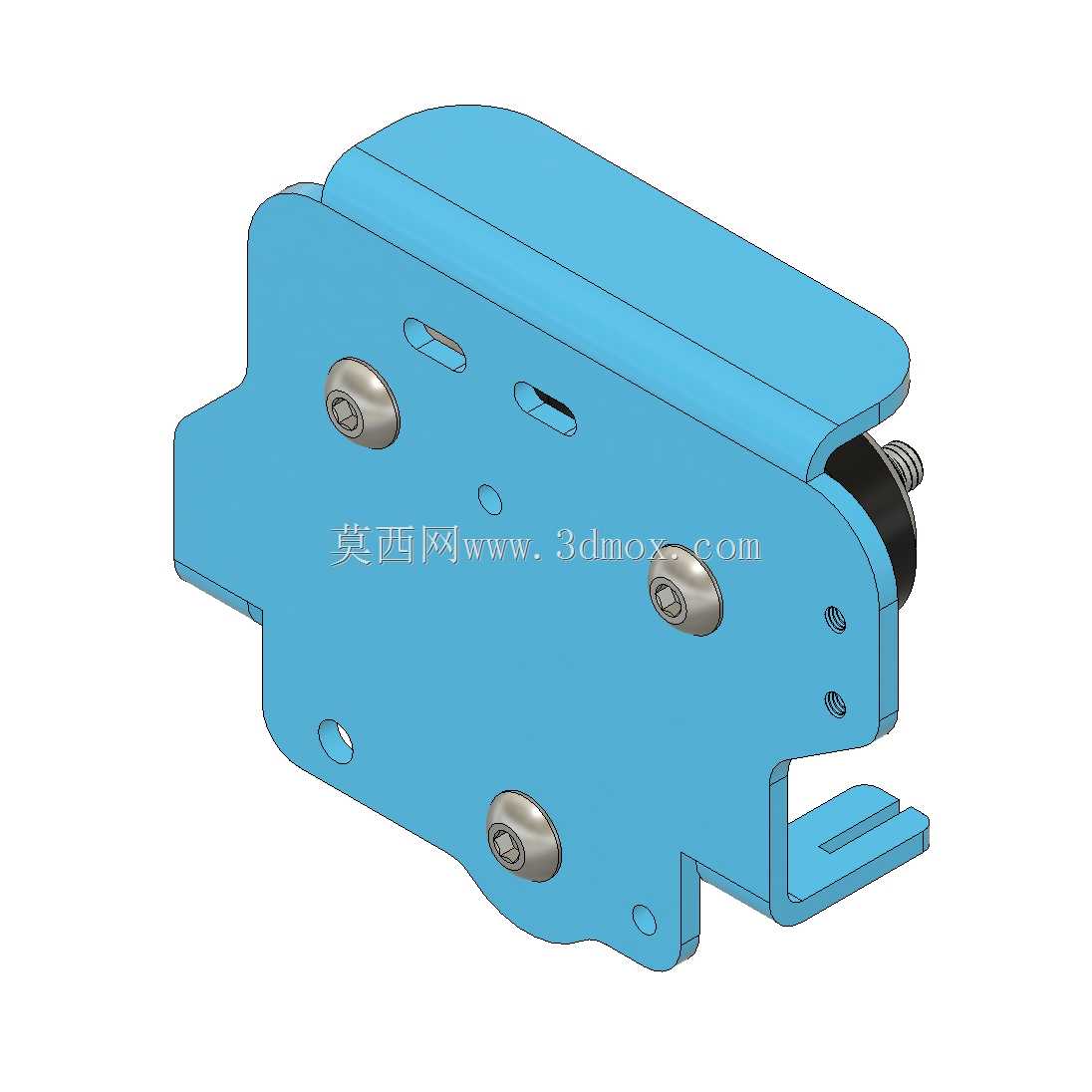

创想三维CR-10系列X轴V形轮安装车厢板

项目分类:3D打印机 发布时间:2024-02-04 ID:733808
  • 创想三维CR-10系列X轴V形轮安装车厢板
  • 创想三维CR-10系列X轴V形轮安装车厢板
  • 创想三维CR-10系列X轴V形轮安装车厢板

  在桌面级FDM3D打印设备的X轴运动系统搭建中,车厢板作为承载挤出机构、衔接运动轮组与传动同步带的核心结构件,其设计精度与安装适配性直接决定了打印过程中喷头的运动稳定性,最终影响成型件的尺寸精度与表面质量。这款适配Creality CR-10 V2、V3机型的X轴带V形轮车厢板,是针对原有设备X轴运动结构做适配优化的专用承载部件,日常使用场景覆盖个人创客工作室的日常打印作业、小型加工服务点的批量零件生产,以及教育机构3D打印实训课程中的设备维护与改装场景。

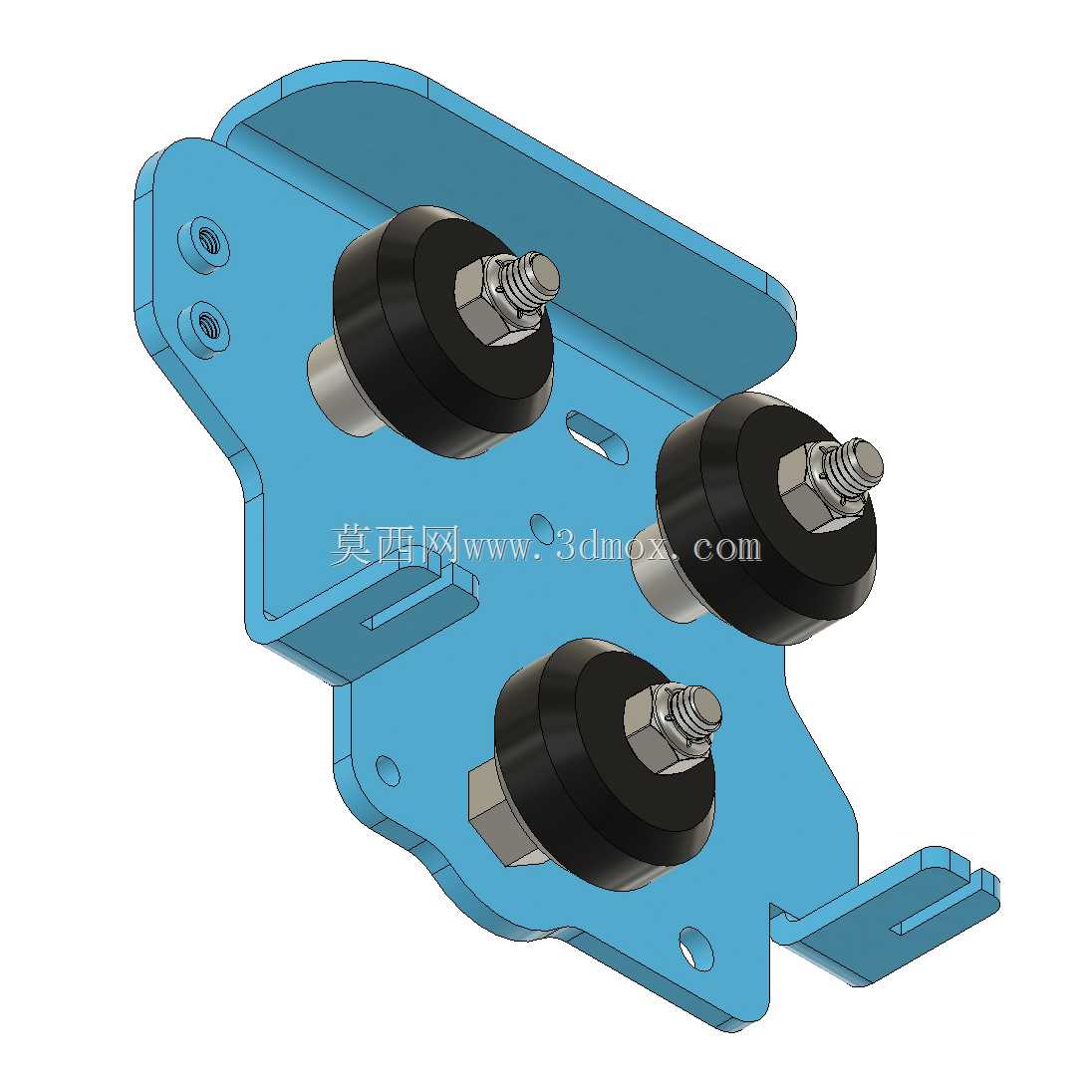

  从实际功能层面看,该部件首先承担X轴运动模组的安装基准作用,四个V形轮的安装孔位严格匹配2020铝型材X轴导轨的V形槽轨距,轮组安装后可实现沿X轴方向的低阻尼顺畅滑动,同时抵消运动过程中产生的径向窜动,避免喷头在打印过程中出现Z轴层纹偏移、X轴方向错位等常见故障。其次,车厢板的主体平面预留了挤出机的安装定位孔,可直接固定原装波顿挤出机构,同时侧面预留的风管接口可对接打印头散热风道,为喉管散热风扇、模型冷却风扇提供固定支撑,避免打印过程中出现耗材提前融化堵头、成型层冷却不足塌边的问题。

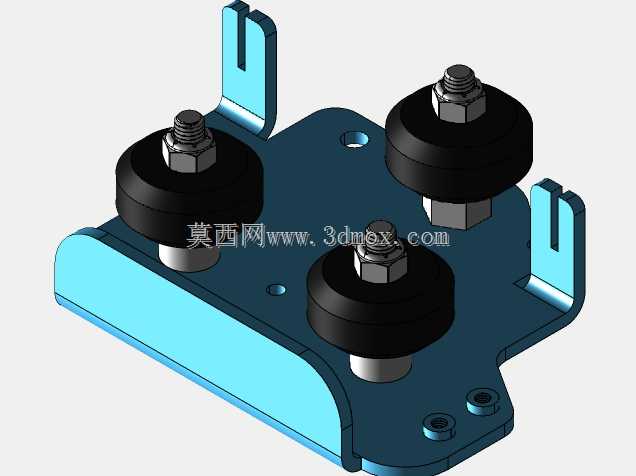

  设计思路上,这款车厢板没有采用通用型的平板结构,而是针对CR-10系列机型的X轴传动布局做了针对性的结构避让:板件下部的弯折结构刚好避开同步带的运动路径,不会在X轴往复运动时剐蹭同步带造成传动阻力增大;三个偏心轮安装孔位预留了足够的调节间隙,安装时可通过旋转偏心柱调整V形轮与铝型材导轨的预紧压力,既保证轮组与导轨贴合无间隙,又不会因压力过大造成轮组轴承过早磨损。板件上的减重孔并非随意开设,而是在保证结构刚性的前提下,尽可能降低X轴运动模组的整体重量,减少X轴步进电机高速启停时的惯性负载,提升高速打印时的运动响应速度,降低丢步概率。

  从安装边界与尺寸适配角度看,该车厢板的整体安装孔距完全匹配CR-10 V2、V3机型的原装孔位,不需要对原有设备的X轴铝型材、同步带轮、限位开关位置做任何改装,替换原有损坏的车厢板时可直接原位安装,不需要重新调整X轴的运动行程与限位触发位置。板件边缘的弯折翻边高度经过精确计算,安装后不会与X轴两端的电机座、惰轮座发生运动干涉,X轴全行程运动时板件与两侧固定座的安全间隙保持在2mm以上,即使在长期使用出现轻微安装偏移的情况下,也不会出现运动卡滞的问题。V形轮安装位的沉孔深度严格匹配配套螺丝的头部高度,安装后螺丝头部不会突出板件表面,避免剐蹭到设备的其他走线或结构件。

  实际使用过程中,这款车厢板的结构刚性足以支撑常规重量的挤出机构与打印头组件,即使在打印PLA、PETG等常规耗材,喷头以120mm/s的速度做高速往复运动时,板件也不会出现明显的形变抖动,能够保证喷头的运动轨迹与切片路径保持一致。板件表面的护罩安装位可直接加装X轴走线护罩,将挤出机的加热线、热敏电阻线、风扇线规整收纳在护罩内,避免长期运动过程中线缆反复弯折出现断裂,同时也防止线缆剐蹭到打印中的模型造成打印失败。针对部分用户改装钛合金挤出机、金属送料机构的需求,板件的安装孔位也预留了足够的兼容空间,更换重型挤出组件时不需要额外打孔,直接替换安装即可,不会出现孔位不对、安装干涉的问题。
