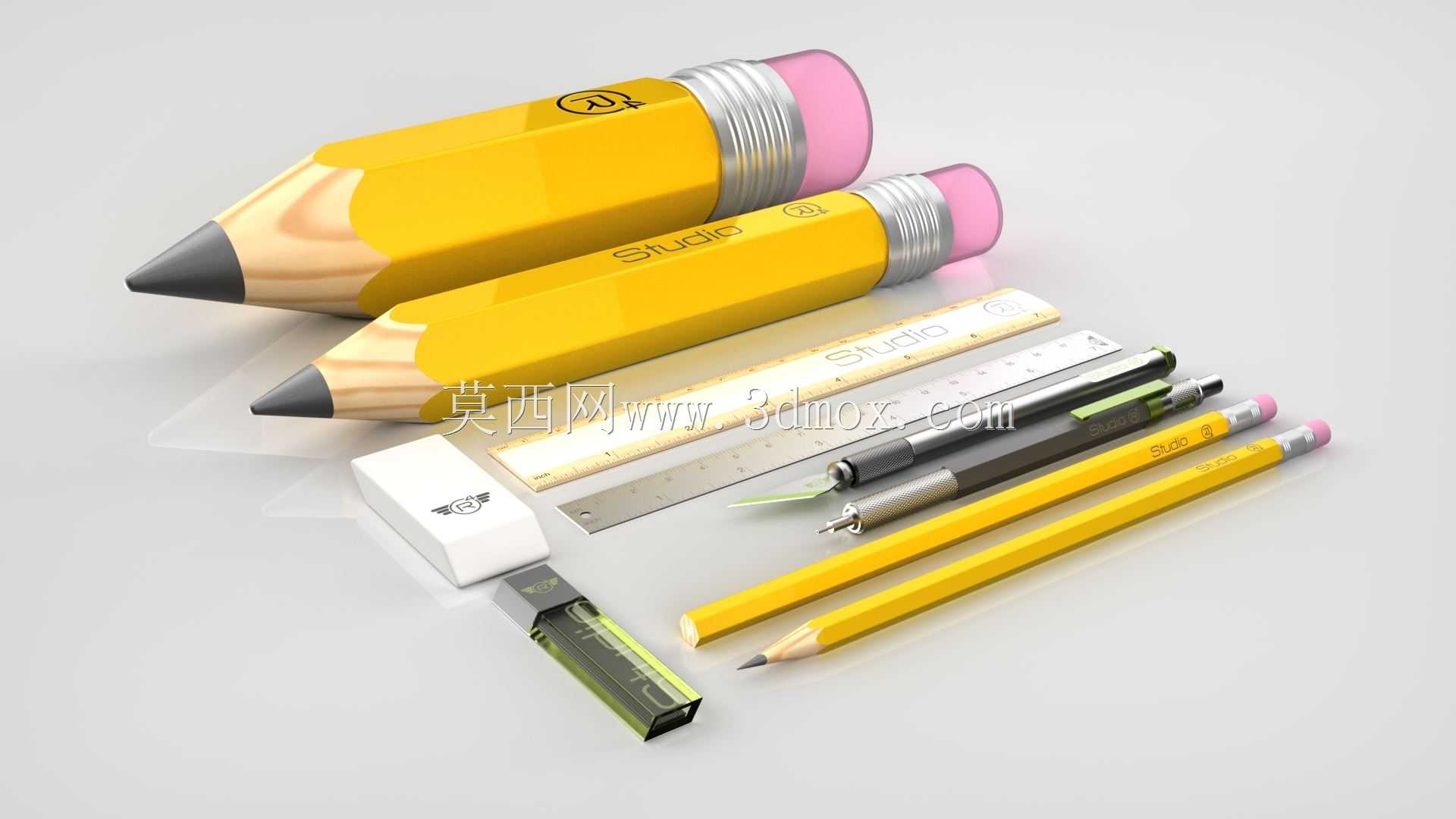

创意铅笔造型文具套装3D可打印设计

　　这套文具类3D可打印结构设计，核心围绕日常桌面文具的趣味化整合展开，在结构设计阶段优先考虑FDM熔融沉积成型3D打印的工艺适配性，所有外露结构均做了0.2mm的拔模斜度处理，避免打印过程中出现支撑残留影响外观质感，同时将所有装配间隙控制在0.15-0.2mm区间，无需二次打磨即可实现滑动、扭转结构的顺畅配合。从实际应用场景来看，该套设计既可以作为桌面收纳类文具满足日常书写、测量、裁切的办公学习需求，也可作为创意礼品通过3D打印快速制作交付，适配桌面级3D打印机的成型尺寸范围，单款最大零件的成型边界控制在180mm50mm50mm以内，常规220*220mm成型平台的桌面级设备无需拆分即可直接打印。

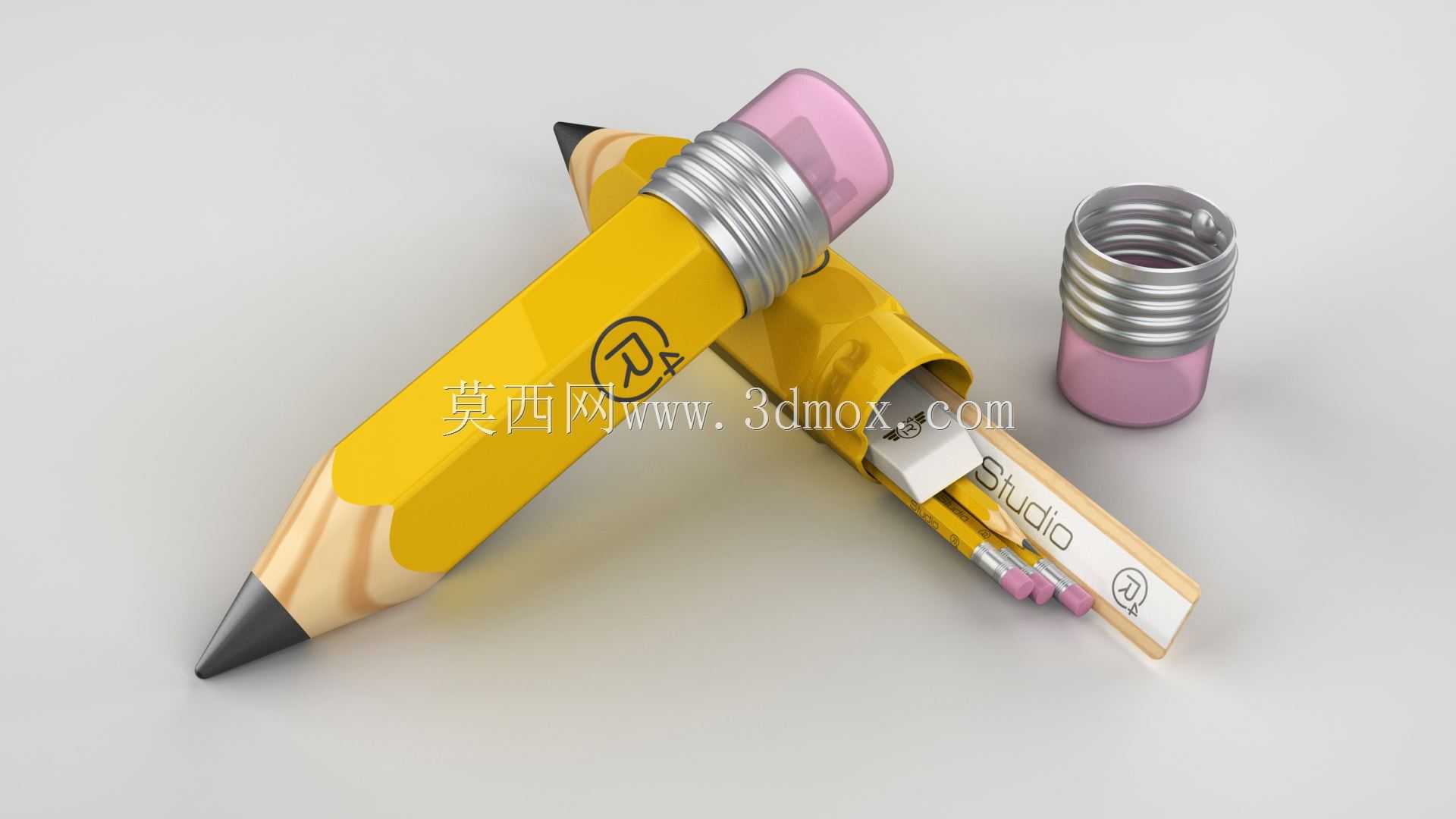

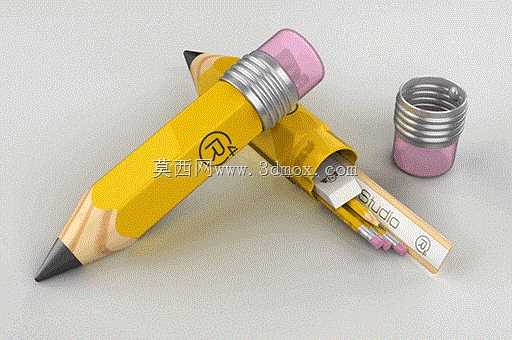

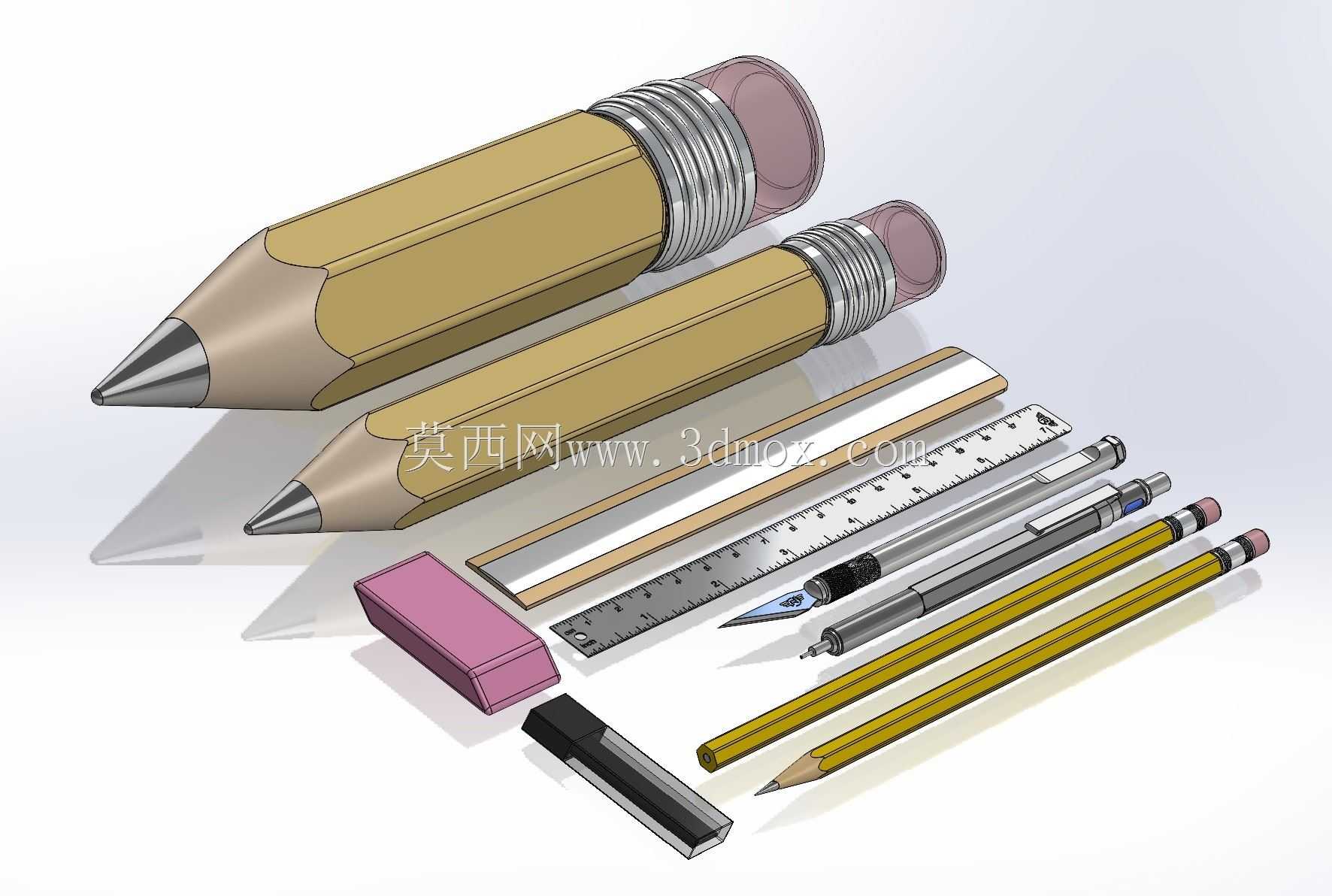

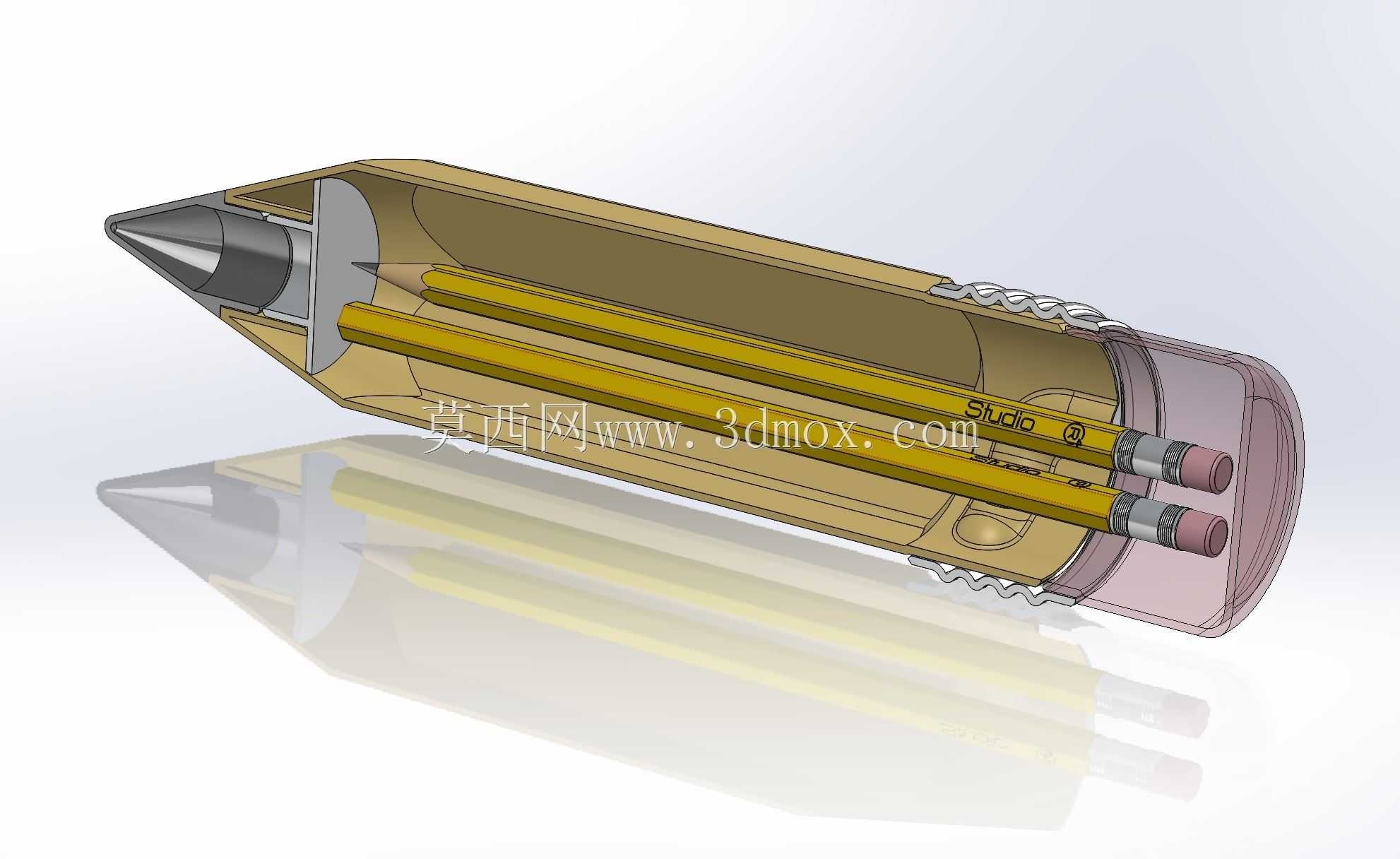

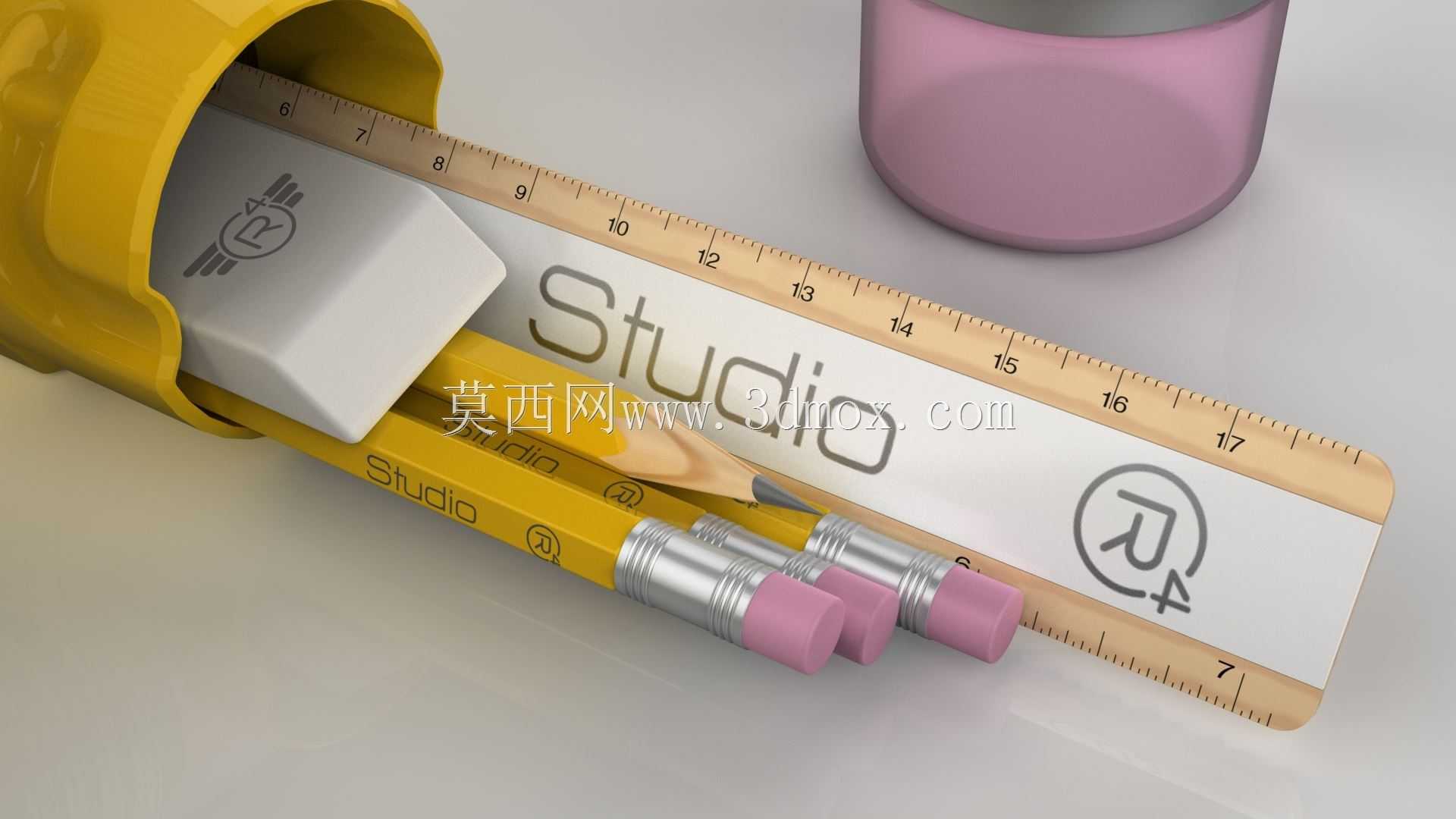

　　在功能结构设计上，两款不同尺寸的铅笔造型收纳盒是整套设计的核心，其中大尺寸款内部收纳空间长度达到170mm，可容纳常规长度的钢笔、自动铅笔、15cm直尺等长条形文具，端盖采用模拟铅笔金属箍与橡皮头的造型结构，通过周向均布的三个凸台与盒身的导向槽配合，只需轴向滑动后扭转15度即可实现锁止，无需额外加装金属锁扣，完全依靠3D打印的塑料结构本身实现锁紧功能，反复开合寿命可满足日常使用需求；小尺寸款收纳空间长度为120mm，适配短款铅笔、橡皮、U盘等小型文具，锁紧结构与大尺寸款保持一致，降低打印参数调试的复杂度。配套的橡皮擦、直尺、美工刀、U盘外壳等零件均做了等比例的造型适配，直尺表面的刻度槽深度设计为0.2mm，打印后可通过填充马克笔颜料的方式快速实现刻度标识，无需额外丝印或激光雕刻；美工刀的刀片安装槽预留了标准9mm美工刀片的安装位，槽内设置了0.5mm高的定位凸台，装入标准刀片后可通过端盖的卡扣结构固定，无需额外螺丝紧固；U盘外壳适配常规USB2.0/3.0的通用U盘电路板，内部设置了十字形的定位筋，电路板装入后不会出现晃动，端盖采用过盈配合结构，拔插力度控制在15N左右，既不会轻易脱落也不会出现拔开困难的问题。

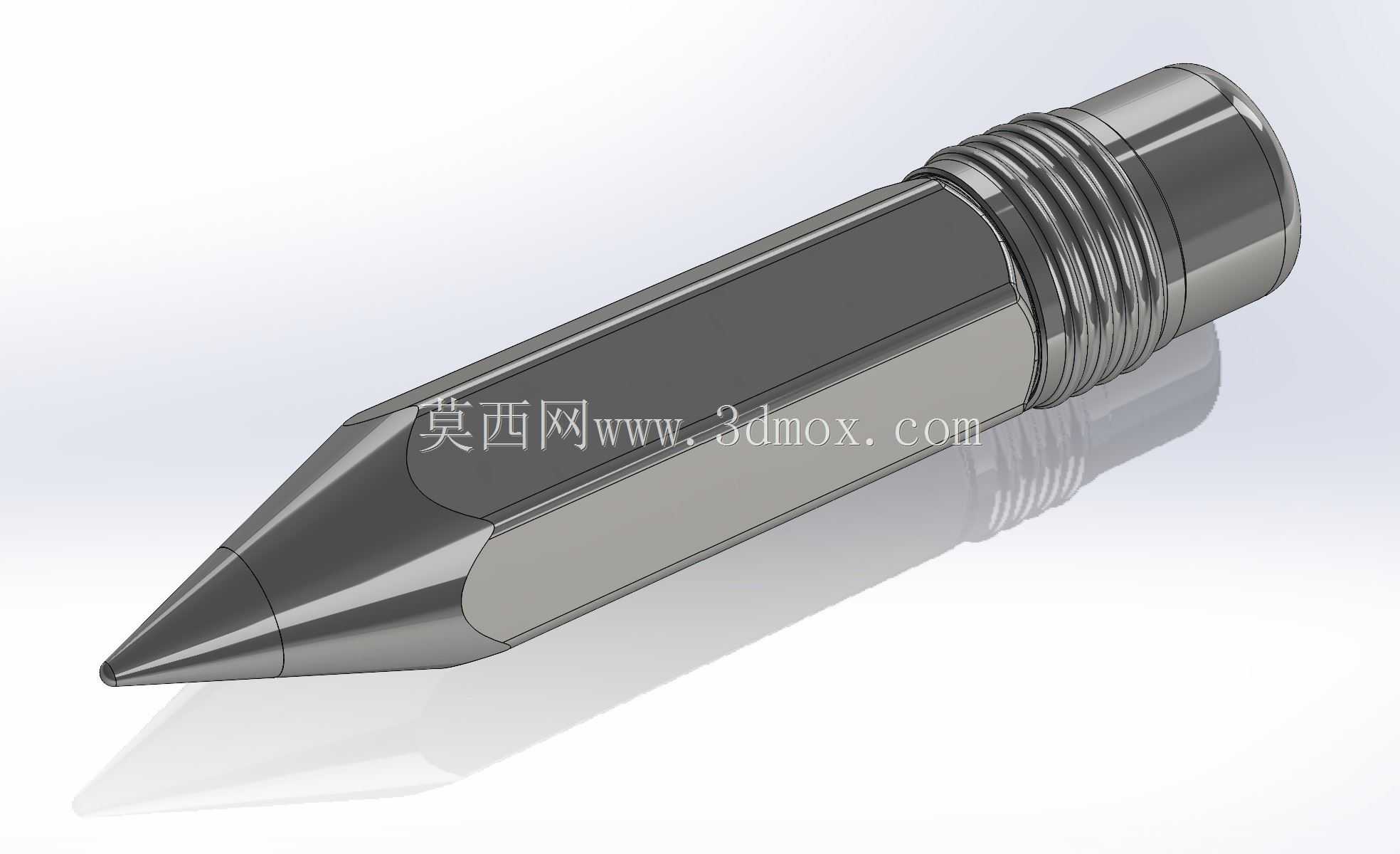

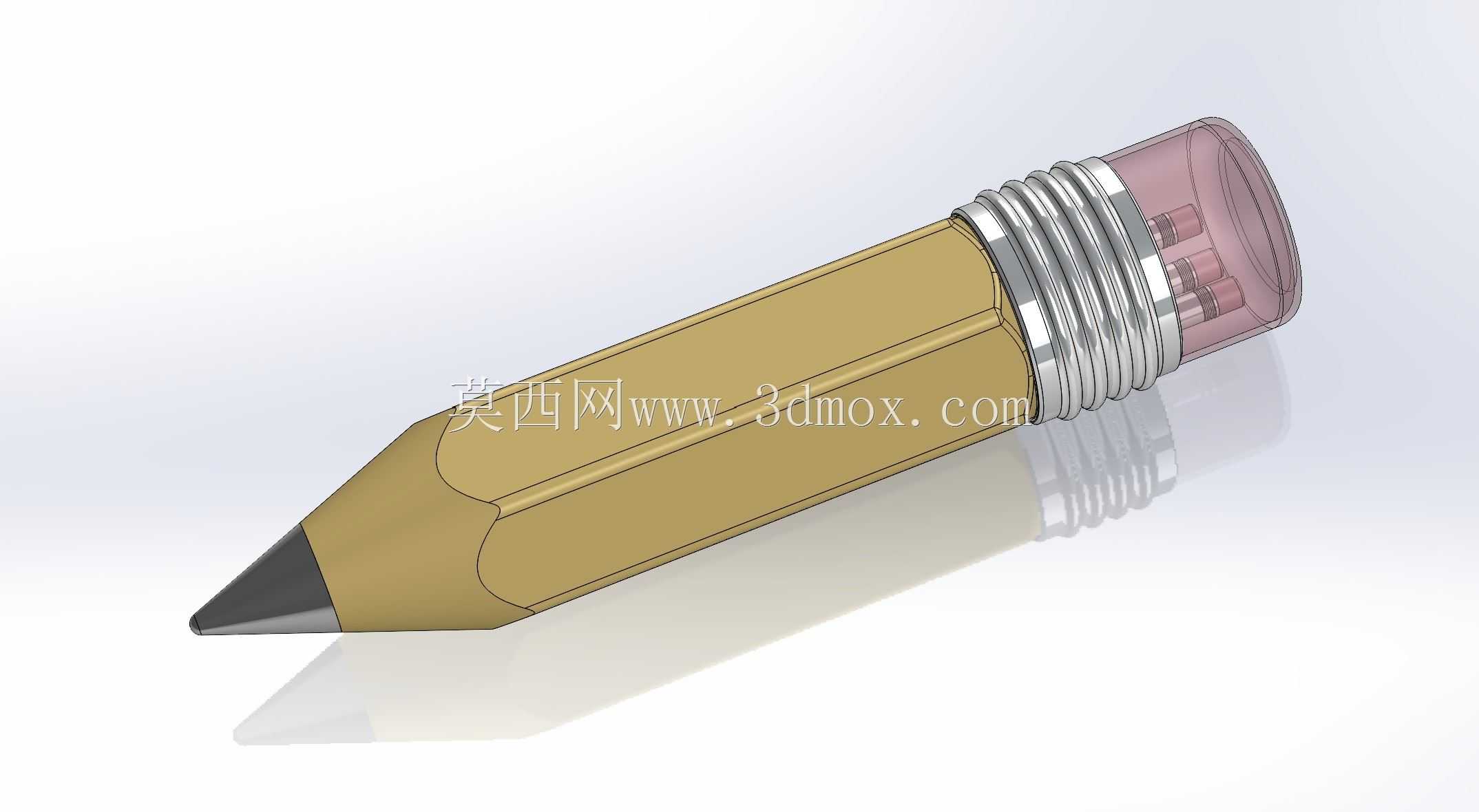

　　从设计思路的落地层面，整套造型刻意保留了传统木质铅笔的视觉识别特征，笔身的六边形截面做了R0.5mm的圆角处理，避免打印后棱角过于锋利，笔尖端的木质纹理过渡区做了0.3mm的台阶差，可通过更换不同颜色耗材打印后拼接，模拟真实铅笔的木质笔芯与黄色笔身的分层效果，橡皮头部分采用粉色耗材打印，金属箍部分可通过后期喷涂银色漆或者直接使用银色PLA耗材打印实现视觉区分。所有零件的壁厚均控制在2.4mm，既保证了结构强度，避免日常使用中出现摔裂、变形的问题，也能减少打印耗材的用量，单套整机组装完成后的总重量控制在150g以内，便携性表现优异。在安装边界的考量上，所有活动配合面均避开了3D打印的层纹方向，将配合面设置在垂直于打印平台的方向，减少层纹对滑动顺畅度的影响，所有需要支撑的结构均将支撑接触面设置在非外观面，比如收纳盒的内部、零件的底面，去除支撑后不会影响外观面的光洁度，减少后期处理的工作量。针对日常使用中可能出现的磨损问题，所有锁紧结构的受力面均做了0.3mm的加厚处理，避免反复扭转后出现凸台断裂的问题，笔身的握持区域做了细微的防滑纹理设计，纹理深度0.15mm，既不会影响打印的流畅度，也能提升握持时的摩擦力，避免手上出汗时出现打滑的情况。整套设计没有采用需要额外采购的金属标准件，所有结构均可通过单一材质的3D打印完成制作，大幅降低了制作门槛，即使是刚接触3D打印的用户，也能按照默认参数打印出完整可用的成品，适配不同场景下的快速制作需求。
