CA6140车型前车架焊接定位工装结构

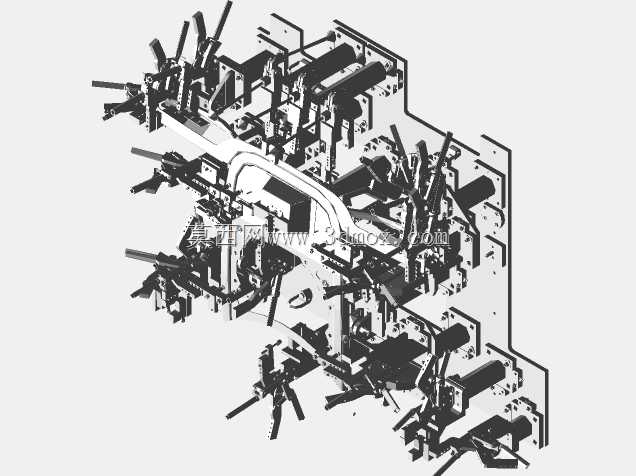

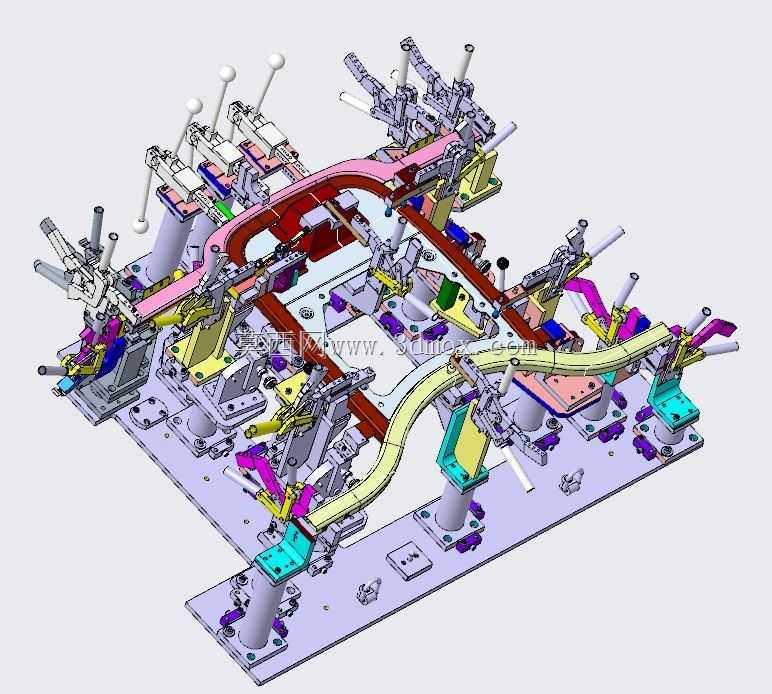

　　这套前车架焊接工装，主要面向商用车底盘部件的焊装工序场景，适配CA6140对应车型的前车架总成焊接作业，在整车焊装线的底盘分焊工位承担工件定位与夹紧的核心作用，替代传统人工划线定位的作业模式，能大幅降低焊接过程中的工件形变偏移量，保障前车架各安装点位的形位公差符合整车装配要求。从结构布局来看，整套工装以一块加厚的调质钢板作为安装基座，所有定位、夹紧组件全部通过螺栓与定位销固定在基座的对应点位上，基座上预留的T型槽与安装孔位，既方便各功能组件的位置微调，也能适配小范围的同平台车型改款后的工装调整需求，基座底部设置的可调支撑脚，可在安装时快速调平工装整体水平度，抵消车间地面不平整带来的定位误差。

　　工装的定位逻辑完全遵循前车架的焊接工艺顺序排布，针对前车架的纵梁、横梁、安装支架等不同构件，分别设置了对应的定位销、支撑块与夹紧单元：其中主定位销采用淬火处理的合金钢材制作，与前车架上的基准安装孔采用H7/g6的小间隙配合，确保工件装夹后的基准位置偏差控制在0.1mm以内；各支撑块的型面完全匹配前车架对应位置的外轮廓，支撑块表面堆焊有耐磨铜合金层，既可以避免焊接过程中工件表面被夹伤，也能减少焊接飞溅粘附在支撑型面上的清理工作量。夹紧单元全部采用手动快速夹钳结构，每个夹钳的压头位置都做了浮动自适应设计，能够适配工件冲压成型带来的板件厚度公差，避免出现压不实或者过压导致工件变形的问题，夹钳的操作手柄全部朝向工装外侧的操作通道排布，

　　操作人员站在工装两侧即可完成所有夹钳的开合操作，无需探身到工装内部，既提升了装夹效率，也规避了操作过程中的磕碰风险。考虑到焊接作业的高温环境，所有靠近焊缝位置的工装组件都做了隔热防护设计，定位销与支撑块的连接部位设置有隔热垫片，减少焊接热量传导到夹钳的内部弹簧结构，避免弹簧长期受热退火导致夹紧力衰减；基座上还预留了多个焊枪避让缺口，针对前车架上的多层板搭接焊缝位置，工装对应位置做了下沉式设计，给焊枪留出足够的操作空间，避免焊接过程中焊枪与工装发生干涉。从安装边界来看，整套工装的长宽尺寸适配常规的焊装工作台安装规格，不需要对现有车间的工位布局做大规模改造即可直接上线使用，基座上的吊装孔位设置符合车间通用吊装设备的吊点间距要求，

　　转场搬运时可以直接通过行车完成整体吊装，不需要拆分组件。在实际生产应用中，这套工装可以完成前车架总成从散件定位到满焊成型的全流程装夹作业，装夹完成后工件的各构件相对位置精度稳定，焊接完成后的前车架总成不需要额外做大量的校正工序，就能直接进入下一道总成装配环节，相比传统的简易装夹方式，单工位的作业效率能提升40%以上，同时也能降低对操作人员的技能要求，新员工经过简单培训即可完成装夹操作，有效减少人工操作带来的质量波动。工装的各易损部件都采用了模块化设计，定位销、支撑块、夹钳压头等损耗件都可以快速单独更换，不需要对整套工装进行拆解维修，大幅减少了工装维护的停机时间，适配大批量连续生产的焊装车间使用需求。
