入门级金属加工用机械师夹具设计方案

　　在日常小批量金属件加工、机修实训、个人工坊的实操场景里，这类入门级夹具的实用价值远高于很多复杂的定制工装——它不需要依赖高精度的加工中心做复杂腔体，也不需要采购特殊规格的标准件，普通车间里的角磨机、台钻、常规铣削设备就能完成全部加工流程，甚至搭配激光切割设备做板材下料的话，整个制作周期能压缩到两小时以内，非常适合临时装夹需求、实训教学演示、小型工件的快速定位场景。

　　从功能定位来看，这款夹具本质是面向小型矩形、条形工件的侧压式装夹结构，没有复杂的连杆或液压锁紧结构，完全靠楔形面的自锁特性实现装夹力的保持，装夹行程覆盖常见的10-80mm宽度小型工件，足够应对日常加工中大部分小尺寸铝件、软钢件的铣削、打磨、钻孔工序的装夹需求，不会出现普通平口钳装夹小工件时钳口悬空、装夹力不均导致的工件翘边问题。

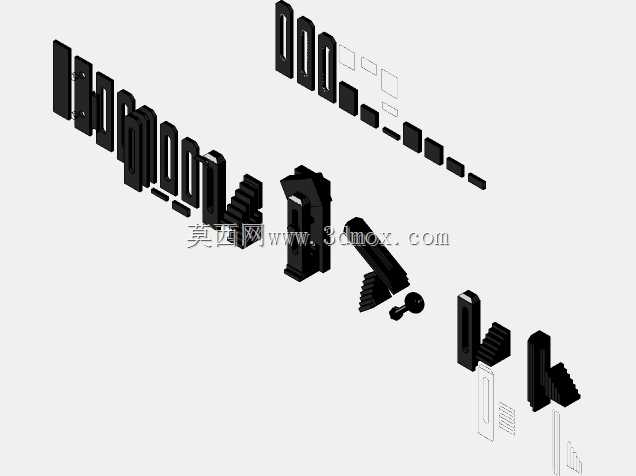

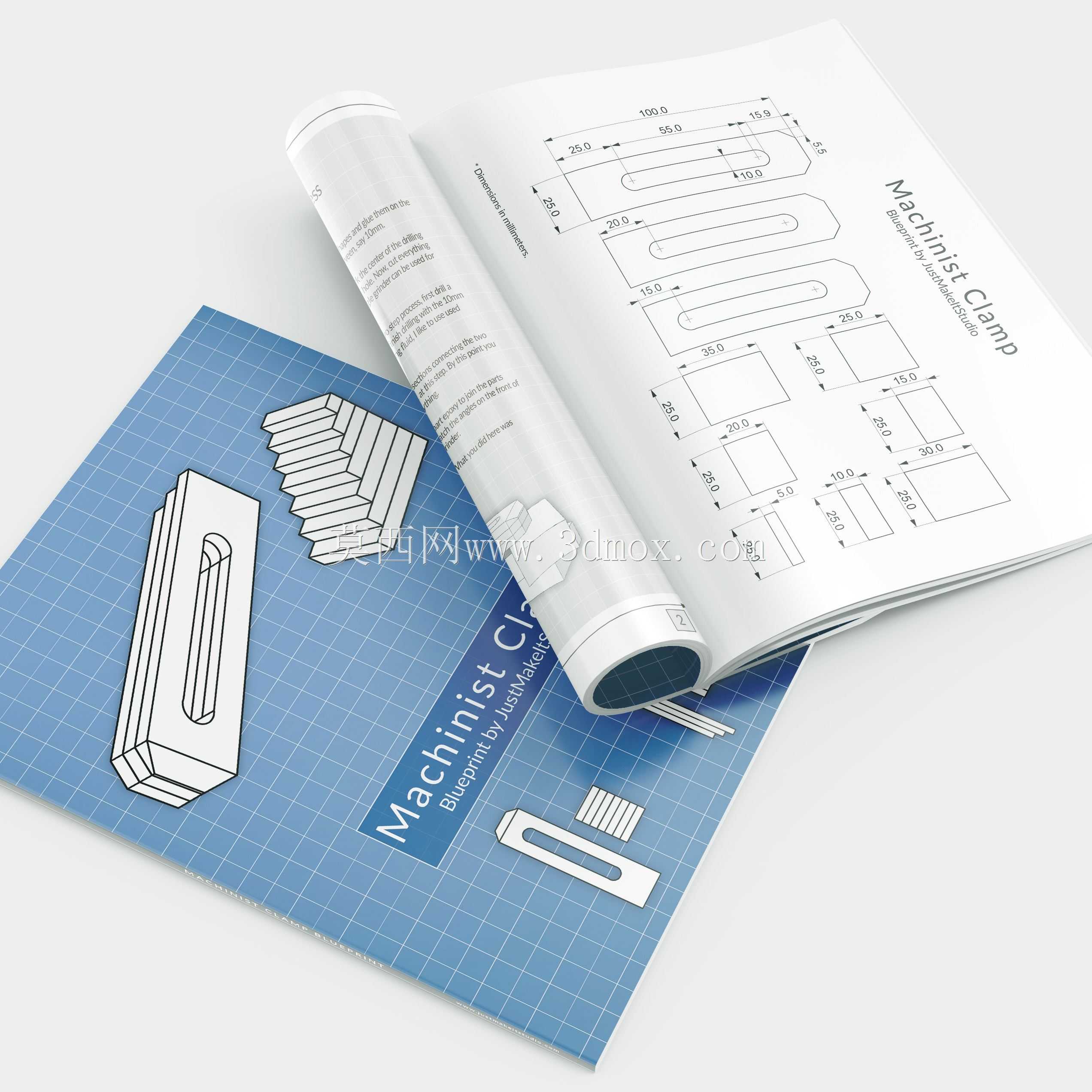

　　设计思路上完全走极简实用路线，所有板材零件都采用等厚板材加工，没有特殊的曲面或异形结构，所有孔位都是直孔，没有沉孔、锥孔等需要特殊刀具加工的特征，甚至配套的加工图纸可以直接用A4纸1:1打印后粘贴在板材上做划线参考，不需要额外做编程或工装定位，哪怕是刚接触金工实操的新手，只要能熟练操作基础的切割、钻孔设备，就能对照图纸完成全部零件的加工，不需要额外的工艺指导。

　　外形尺寸上，整套夹具组装完成后的整体轮廓控制在A4纸幅面范围内，底座采用整块平板结构，安装边界预留了四个对称的安装通孔，可以直接通过T型螺栓固定在普通台钻工作台、小型铣床工作台或者自制的木工工作台上，不需要额外做转接板，安装孔的孔距适配市面上大部分小型台式加工设备的工作台T型槽间距，不管是实训车间的教学设备还是个人工坊的自制设备，都能直接装夹固定，不需要二次修改底座尺寸。

　　实际使用中，这款夹具的锁紧操作只需要敲击楔形压块就能实现自锁，拆卸时反向敲击即可松开工件，不需要额外的扳手或紧固件，在做小型工件的端面铣削、侧边钻孔、倒角去毛刺工序时，装夹效率比普通台虎钳高40%左右，而且因为压块的接触面做了直纹滚花的预留设计（加工时可以直接用角磨机打磨出防滑纹路），装夹表面粗糙度Ra3.2以下的工件时不会出现打滑移位的问题，哪怕是做小进给量的铣削加工，装夹稳定性也完全满足加工要求。

　　从结构细节来看，所有活动配合面都预留了0.2mm的间隙，不需要做精密的磨削加工，普通铣削或者锯切后的表面就能满足配合要求，零件之间没有过盈配合的部位，组装时不需要铜棒敲击或者热装，徒手就能完成全部组装流程，后期维护也非常简单，配合面出现磨损后只需要打磨楔形面就能恢复锁紧力，不需要更换整个零件，使用成本极低。

　　在实训教学场景中，这款夹具本身就是非常好的金工实习课题，从下料、划线、钻孔、切割到组装调试，全流程覆盖了基础金工操作的所有核心技能点，学生做完的成品还能直接作为后续实训课程的装夹工具使用，不会出现实训作品做完就废弃的浪费问题；在个人工坊场景中，这类夹具可以搭配小型台钻、砂轮机做小型零件的加工，不需要采购昂贵的精密平口钳，就能满足日常手工加工的装夹需求，甚至可以根据自己常加工的工件尺寸，直接按比例缩放图纸尺寸，快速定制不同规格的同类型夹具，适配不同的加工场景。

　　需要注意的是，这款夹具的设计定位是轻载加工场景，不适合大切削量的重载铣削或者刨削加工，装夹工件时的敲击力不需要过大，靠楔形结构的自锁力就能满足常规轻载加工的装夹需求，过大的敲击力反而会导致楔形面卡死，拆卸困难；安装时底座的固定螺栓需要均匀拧紧，避免底座出现翘曲，导致压块的配合面出现偏斜，影响装夹的平行度。
