MIV密封控制单元工业管路集成装置

　　在石化、核电、长输管线等带压流体输送场景中，主入口阀的密封可靠性直接决定整套管线系统的运行安全，一旦密封面出现介质泄漏，轻则造成输送介质损耗、现场环境污染，重则引发压力骤降、系统停机甚至安全事故，MIV密封控制单元正是为解决这一工程痛点开发的配套功能装置。这套装置的核心作用是在系统带压运行状态下，持续向主入口阀的密封件供给加压流体，在密封副之间形成稳定的压力屏障，抵消管线内输送介质的压力差，从根源上避免阀门关闭状态下的密封泄漏问题，区别于常规的密封冲洗方案，这套装置将所有功能元件集成在独立的柜式结构内，不需要在现场零散铺设管路、安装阀件，大幅降低现场安装的施工难度与出错概率。

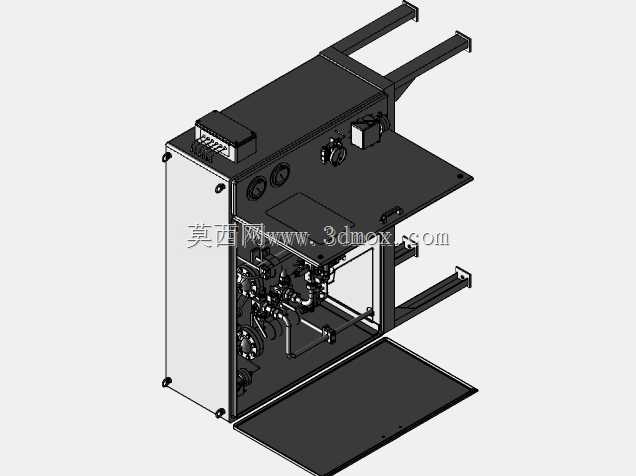

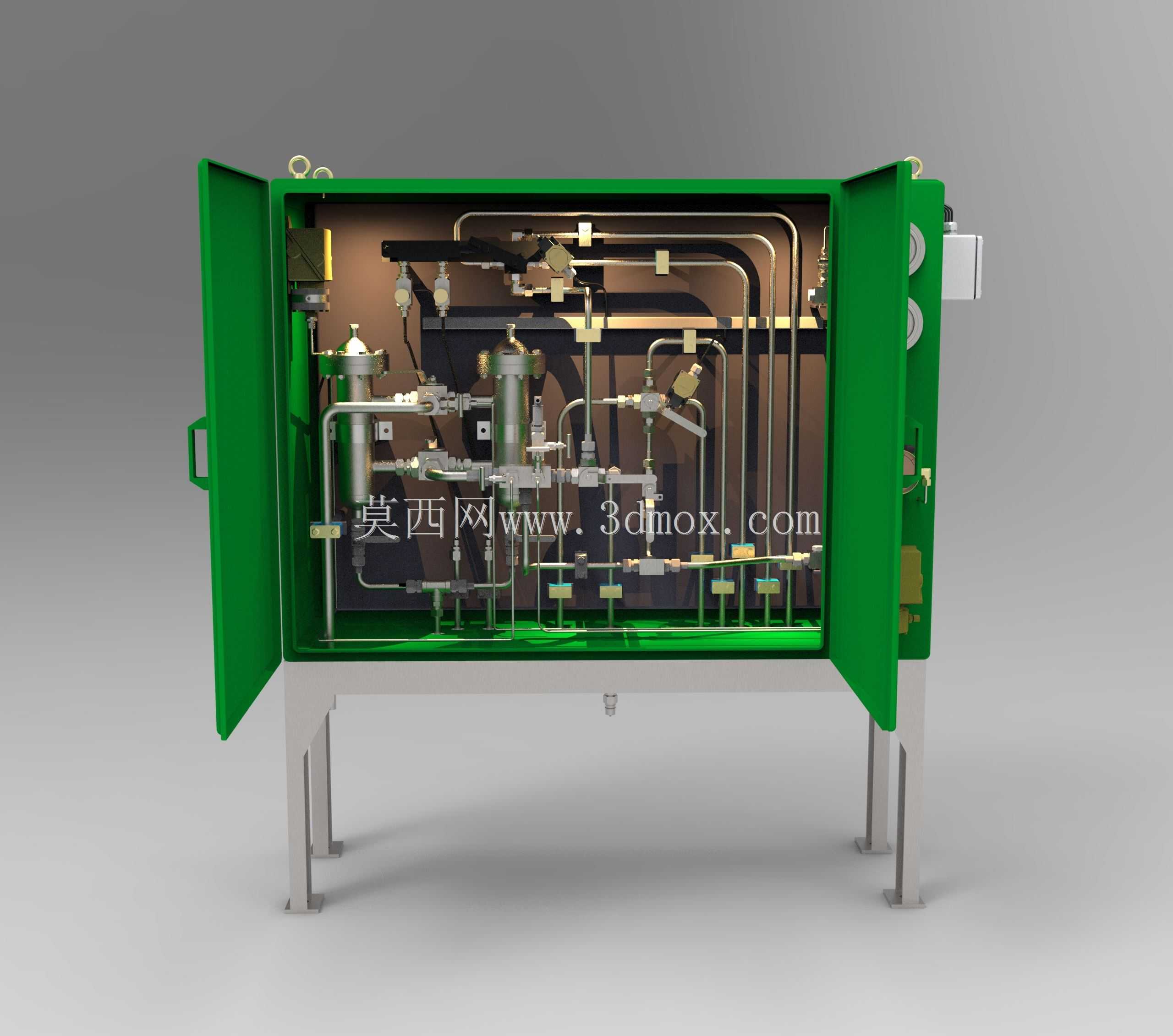

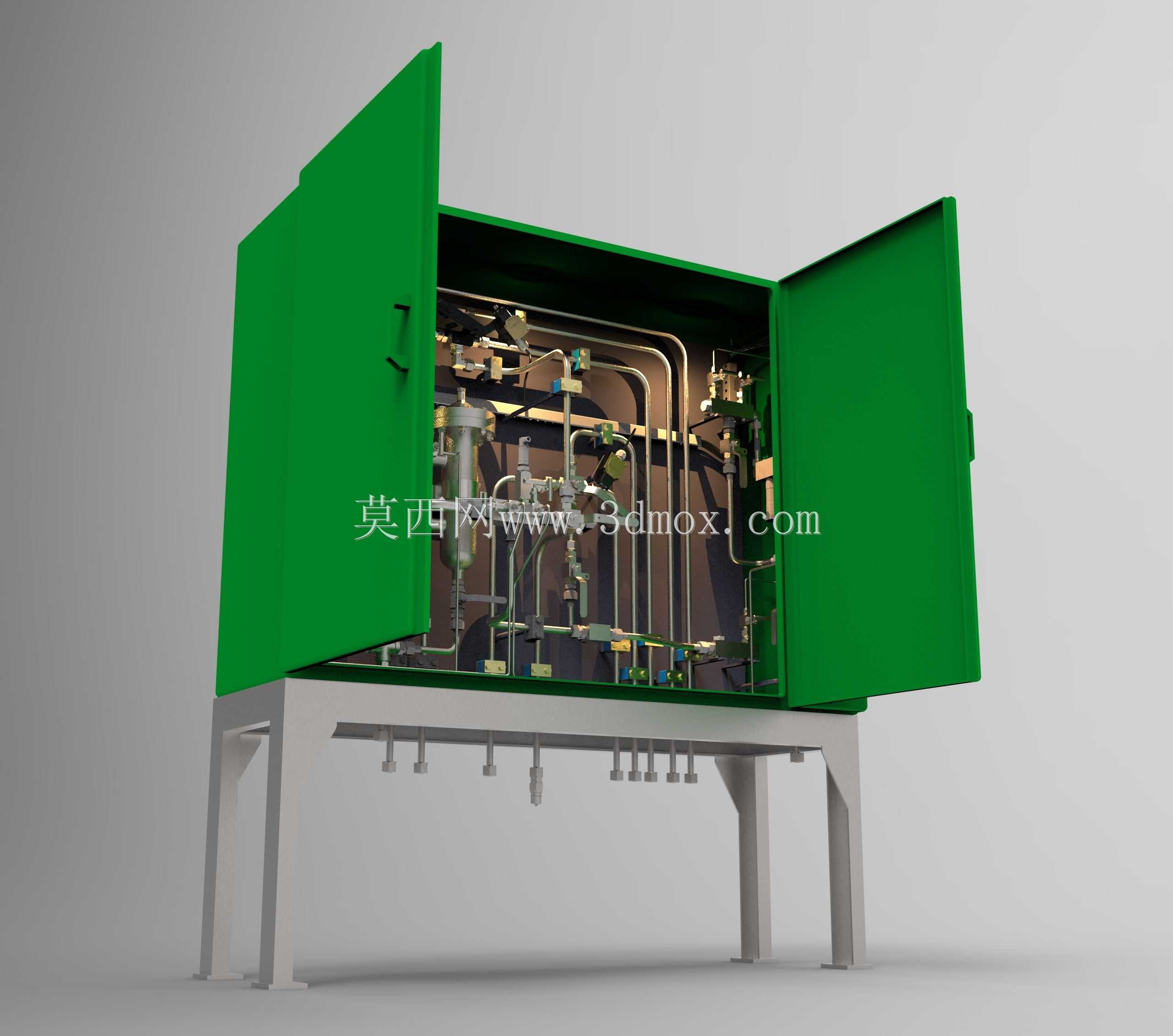

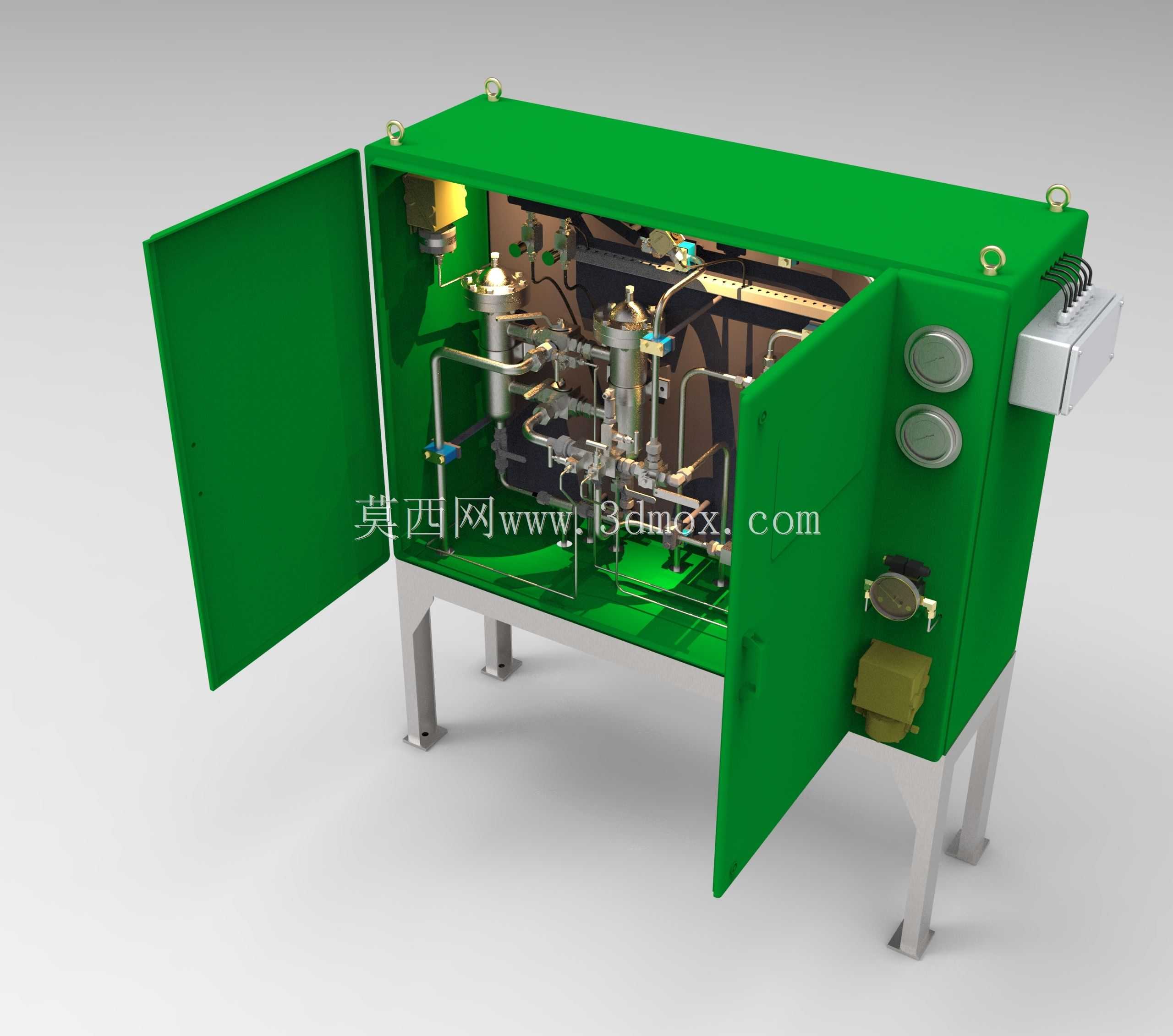

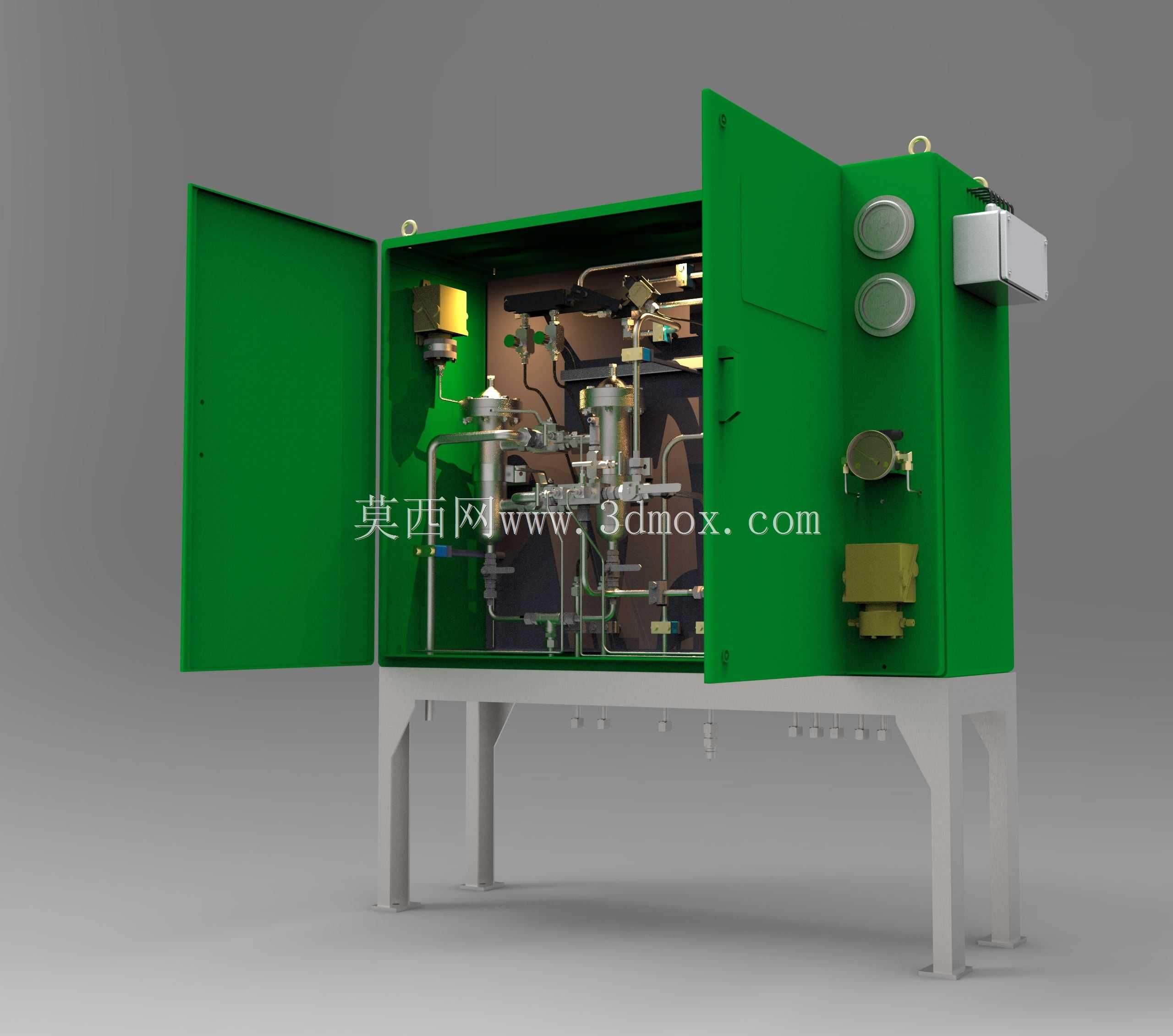

　　从结构设计逻辑来看，整套装置采用立式柜式承载结构，外部设置可完全开启的双开门防护柜体，柜体采用加厚碳钢板焊接成型，表面做防腐喷涂处理，既可以阻挡现场粉尘、水汽对内部管路元件的侵蚀，双开门结构也能在检修时完全暴露内部所有元件，不需要拆解额外结构就能完成阀件更换、管路检漏等维护操作。柜体底部设置四个可调高度的支撑支腿，支腿底部预留地脚安装孔，安装时可以根据现场地面平整度调整支腿高度，保证柜体水平，避免内部管路因为柜体倾斜产生额外的装配应力。柜体侧面预留对外接口，包括加压介质入口、密封流体出口、泄压排放口三类接口，所有接口都采用标准法兰连接形式，和现场主阀的对应接口直接匹配，不需要额外加工转换接头。

　　内部管路系统全部采用不锈钢材质加工，从主管路到分支小管，包括所有管路接头、阀件安装座，全部采用同牌号不锈钢制作，避免不同金属接触产生电化学腐蚀，适配水作为加压介质的使用工况，即使长期接触带压水体，也不会出现锈蚀脱落的杂质堵塞密封管路的问题。管路布局采用分层排布逻辑，上层布置驱动球阀组，包含3通、4通两类驱动球阀，分别负责不同回路的流体通断与流向切换，球阀采用气动驱动形式，响应速度快，可以和主阀的动作信号联动，在主阀执行关闭动作的同时自动启动密封供液，在主阀开启前提前切断供液回路，实现全流程自动运行，不需要人工干预。中层布置过滤与稳压元件，对进入系统的加压水进行过滤，去除水体中的颗粒杂质，避免杂质划伤密封面，同时稳定输出压力，保证供给密封件的流体压力始终比管线内介质压力高0.2-0.3MPa，形成稳定的密封屏障。下层布置压力检测与排放元件，实时监测各回路的压力状态，当系统停机维护时，可以通过排放阀排空管路内的残留水体，避免冬季低温环境下管路冻裂。

　　设计过程中充分考虑了安装边界的适配性，整套装置的柜体宽度控制在1.8米以内，深度控制在0.8米，高度控制在2.2米，支撑支腿的高度调节范围为0-100mm，安装时只需要在主阀旁预留2米见方的安装空间，就能完成整套装置的布置，对外接口的中心高度统一设置为距离地面1.2米，和常规工业管线的架设高度匹配，现场配管时不需要做额外的高低位弯折。所有内部管路的连接都采用卡套式连接结构，相比传统的焊接连接，卡套连接不需要现场动火作业，安装检修更加便捷，同时密封性能可靠，能够承受16MPa的系统工作压力，满足多数中高压工业管线的使用要求。柜体顶部设置吊装吊耳，方便现场安装时使用起重设备整体吊装就位，不需要拆解内部元件，吊装到位后接通气源、介质管路和信号线路就能投入使用，大幅缩短现场安装调试的周期。

　　在实际应用中，这套装置可以适配不同通径、不同压力等级的主入口阀，只需要根据主阀的密封腔容积调整内部球阀的通径和稳压元件的参数，就能实现精准匹配，不需要对整体结构做大幅改动。相比传统的现场零散组装的密封供液系统，这套集成式装置在出厂前就完成了所有管路的压力测试、阀件动作调试，现场安装后不需要单独对每个元件进行调试，就能直接投入使用，运行稳定性更高，后期维护时只需要定期更换过滤元件、检查密封件状态，维护工作量远低于零散组装的系统。针对不同的使用场景，还可以调整柜体的防护等级，在户外使用时可以将柜体防护等级提升到IP65，增加防雨、防尘结构，在有防爆要求的场景中，可以将气动球阀更换为防爆型电动球阀，适配防爆区域的使用要求。
