双色防滑柄十字螺丝刀结构设计

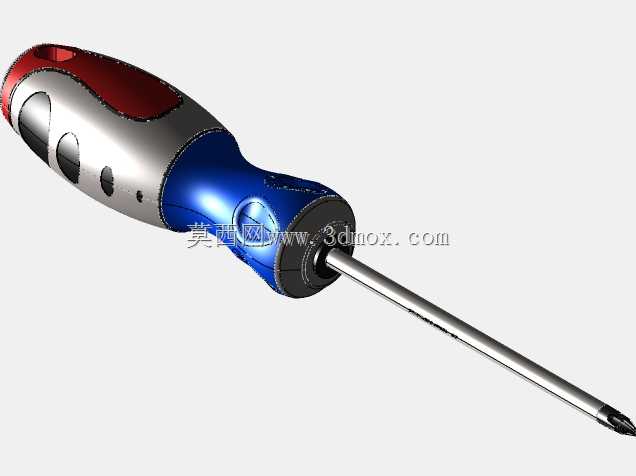

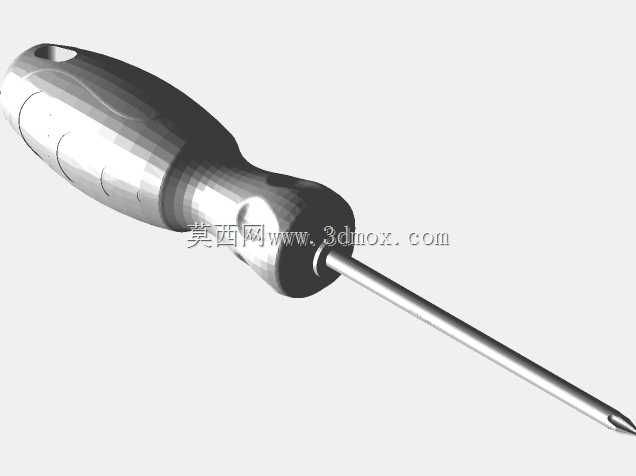

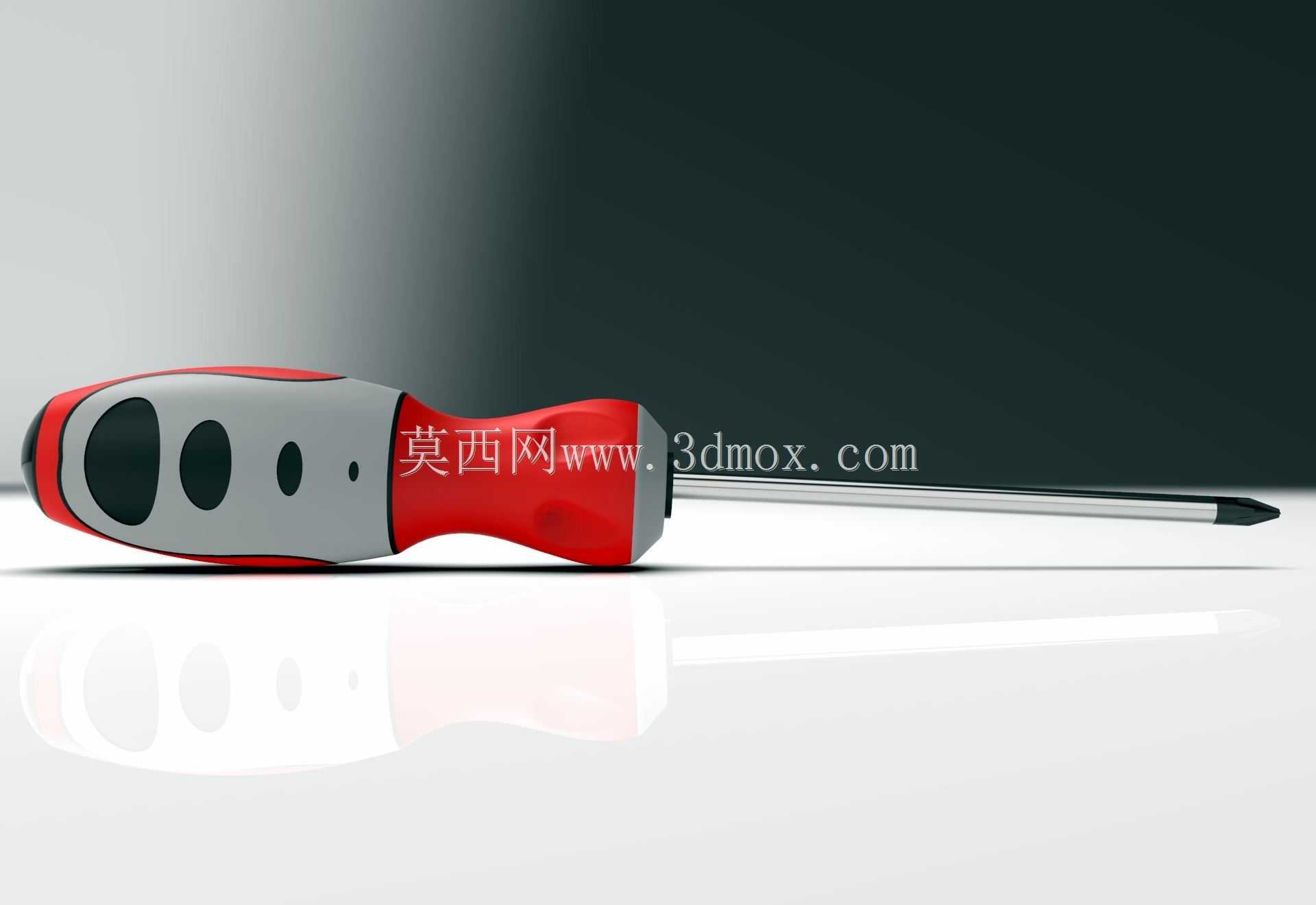

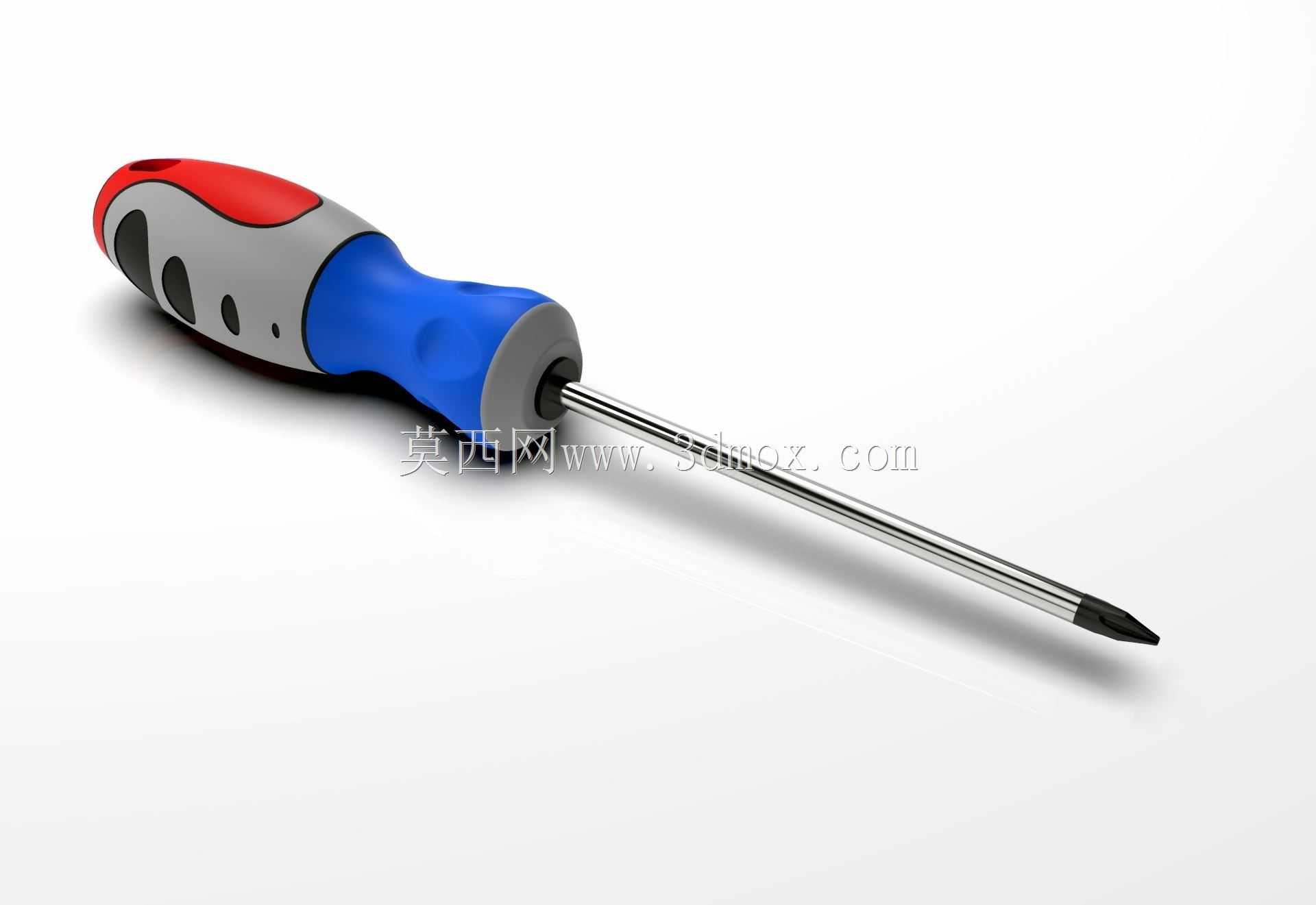

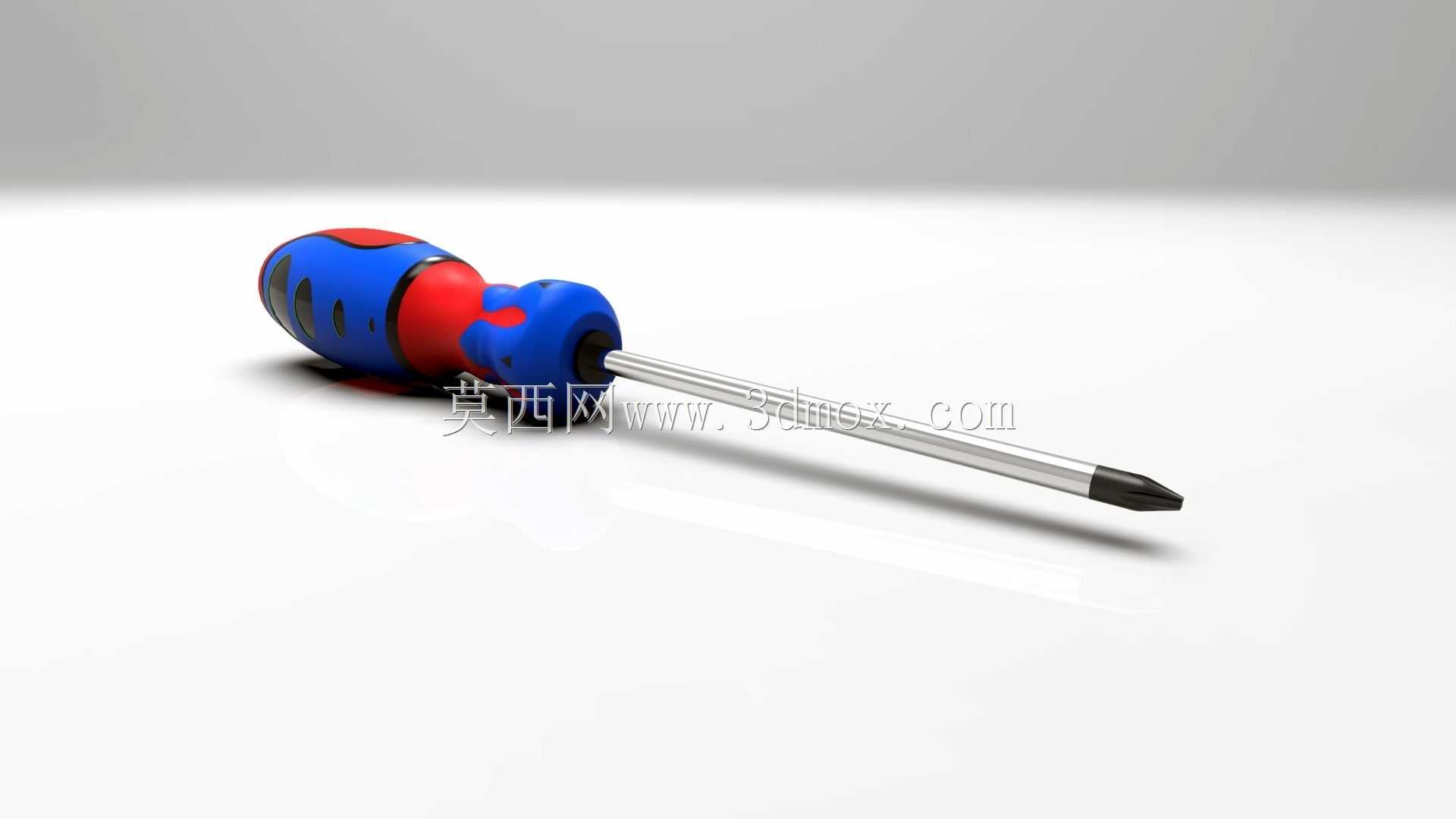

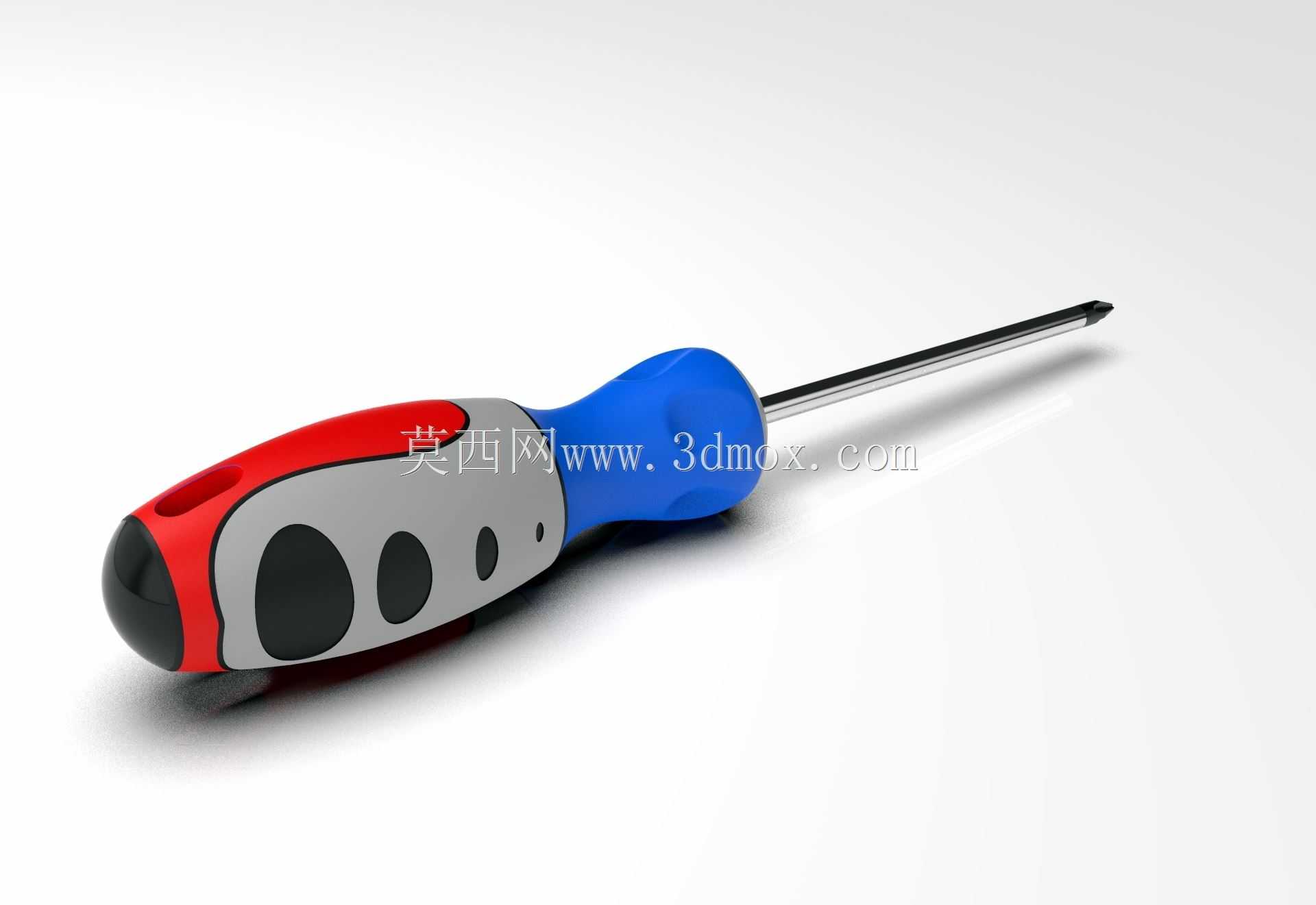

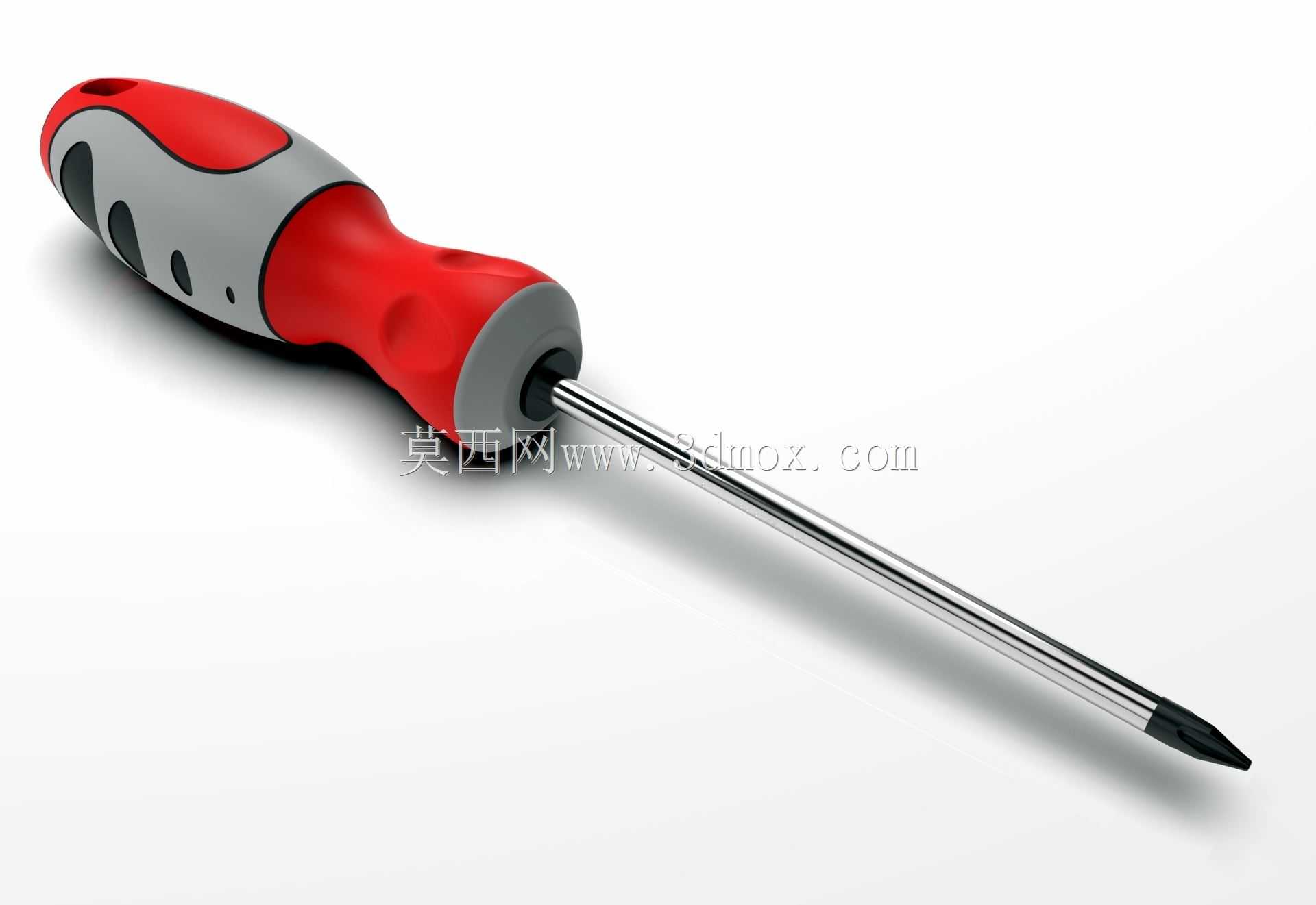

　　在机械装配、设备维保、五金加工等多个工业场景中，十字螺丝刀都是一线操作环节不可或缺的基础手动工具，其结构设计的合理性直接影响操作效率、螺丝锁付精度以及长期使用的握持疲劳度。这款十字螺丝刀的设计围绕实际操作中的核心痛点展开，首先针对握持端的人机工程需求，采用双色注塑的手柄结构，红色区域设置多道内凹弧形指槽，匹配人手握持时四指的自然弯曲弧度，灰色区域作为防滑基底，表面分布细密的点状防滑纹理，同时在手柄靠近金属杆的位置设置环形限位凸台，既可以避免操作时手部向金属杆方向滑移，也能在施加轴向顶紧力时为手掌提供稳定的支撑面，即便手部沾有少量油污，也能保持足够的握持摩擦力，减少操作打滑的概率。金属杆部分采用等径圆杆结构，杆身做表面硬化处理，

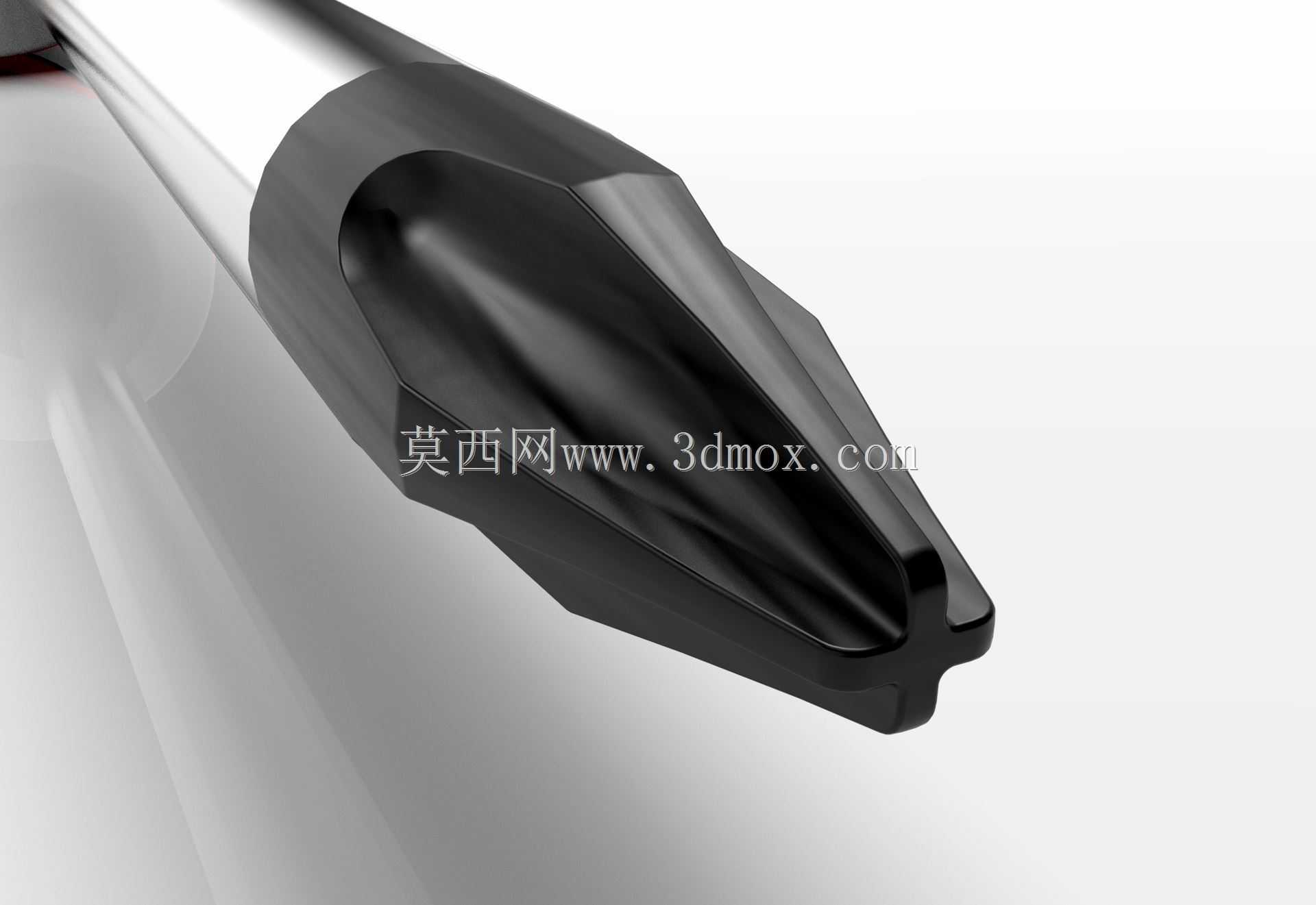

　　保证足够的抗扭刚度，避免大扭矩锁付时出现杆身弯曲变形的问题，杆身与手柄的连接位置做埋入式嵌装设计，金属杆的尾部嵌入手柄内部足够深度，配合注塑时的咬合结构，杜绝长期使用后杆身与手柄松脱、打转的常见故障。刀头部分采用标准十字槽型，刃口做倒角过渡处理，既可以快速对准螺丝头部的十字槽，也能减少槽口边缘的应力集中，避免硬拧时刀头崩缺或者螺丝槽口滑牙。从尺寸边界来看，这款螺丝刀的金属杆有效工作长度为86毫米，整体总长度控制在175毫米，杆身直径为5毫米，这个尺寸区间可以覆盖大部分M3到M6规格的十字槽机丝、自攻螺丝的锁付与拆卸需求，既不会因为杆身过短无法深入沉孔、狭窄工位操作，也不会因为杆身过长导致小空间操作时摆动干涉。

　　手柄的最大直径控制在35毫米左右，握持周长适配绝大多数成年操作者的手掌尺寸，长时间连续操作也不会因为手柄过细导致局部压强过大产生手部酸痛。在实际应用场景中，这款螺丝刀既可以用于普通机械设备的日常维保、零部件拆装，也能满足五金装配、电子设备简易拆装、家具组装等多场景的使用需求，刀头与杆身的同轴度控制在合理范围内，锁付时不会出现刀头偏摆刮伤螺丝表面或者工件表面的问题。设计过程中没有参考现有量产型号的测绘数据，完全从手动操作的实际受力逻辑出发，平衡了握持舒适度、结构强度、操作便利性三者的关系，手柄的双色结构除了防滑功能外，也能通过颜色区分快速在工具堆中识别取用，减少工具找寻的时间。金属杆的表面做防锈处理，

　　在湿度较高的车间环境中存放也不容易出现锈蚀，延长工具的整体使用寿命。刀头的硬度做梯度设计，刃口部分硬度高于杆身，既保证刃口的耐磨性能，也让杆身保留足够的韧性，遇到突然的过载扭矩时不会出现脆性断裂，提升操作的安全性。手柄尾部做圆弧过渡，没有尖锐棱角，掌心顶紧时不会产生局部硌痛感，适合施加较大轴向力的操作场景，比如拆卸锈死的螺丝时，掌心顶住手柄尾部施加向前的顶紧力，同时转动手柄，圆弧面可以均匀分散掌心的压力，避免长时间顶压造成的局部淤血。整体结构没有多余的复杂部件，所有结构都服务于实际操作的功能需求，没有冗余的装饰性设计，符合工业手动工具的实用化设计原则，各个尺寸边界的设定都经过实际操作场景的验证，既满足常规工位的操作需求，也兼顾了部分狭窄沉孔、半封闭空间内的螺丝拆装需求，杆身的直线度控制可以保证深孔操作时刀头能够准确对准螺丝槽位，不会因为杆身弯曲导致对位偏差。
