带凸头涡流扩散结构的潜艇螺旋桨设计

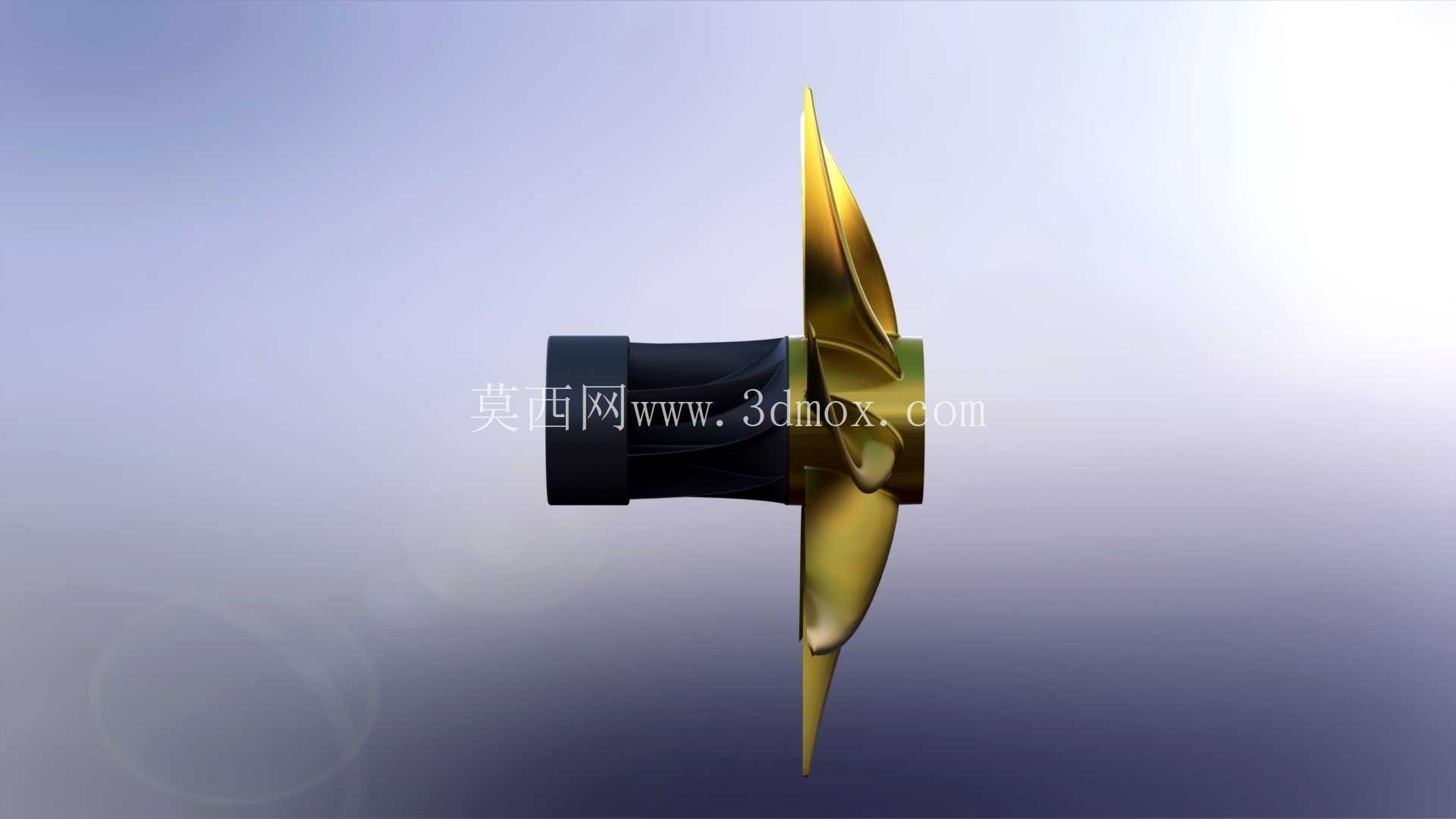

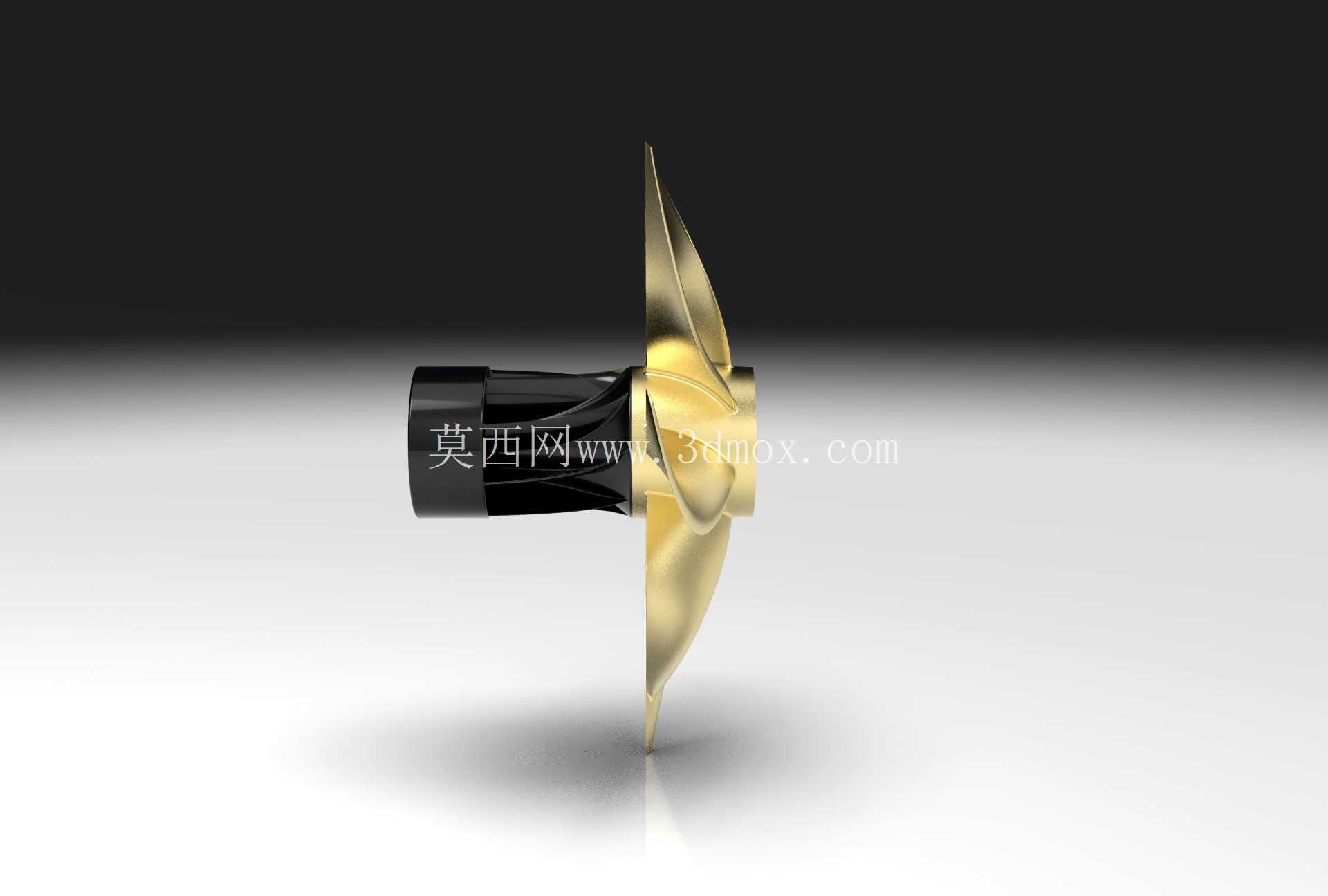

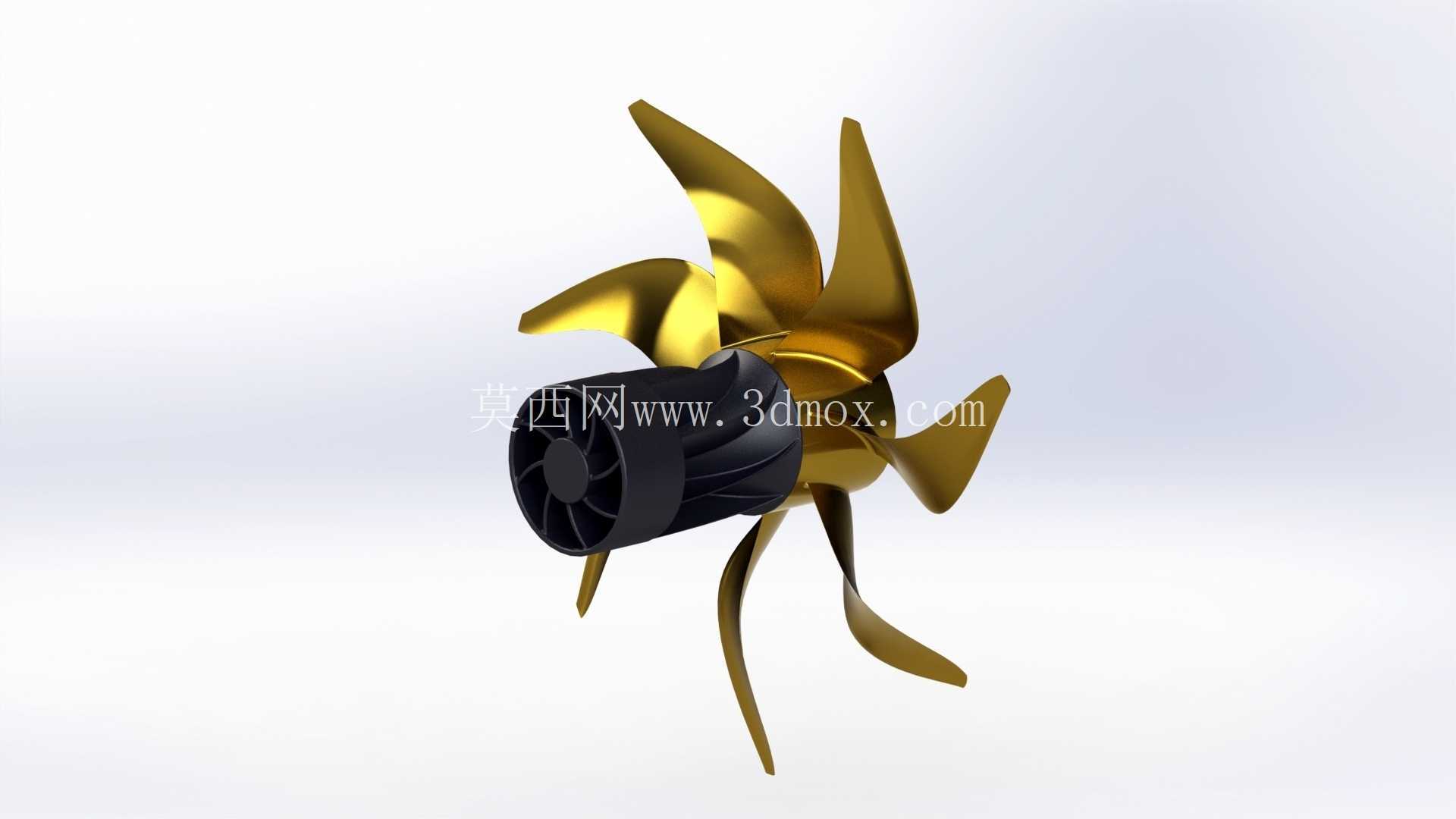

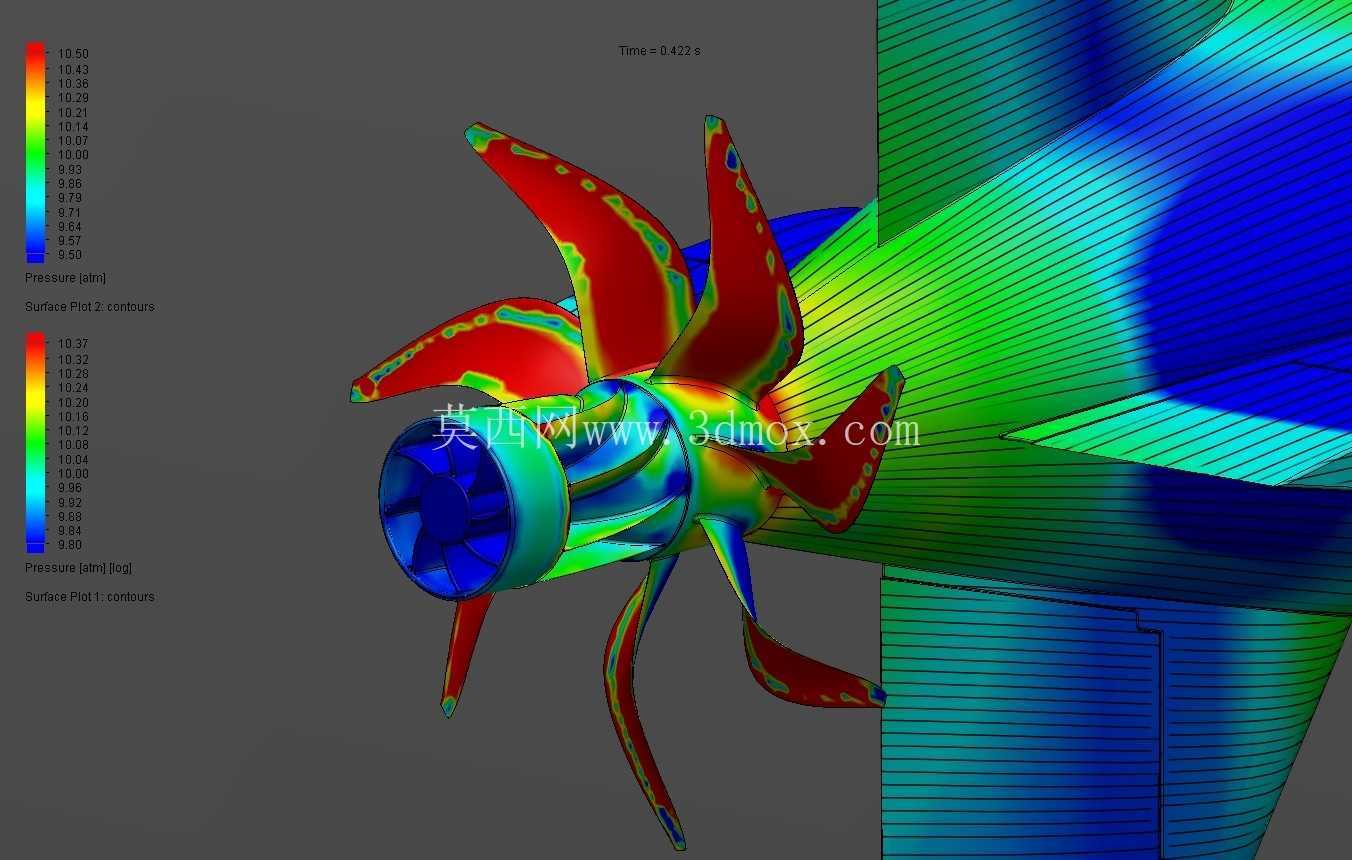

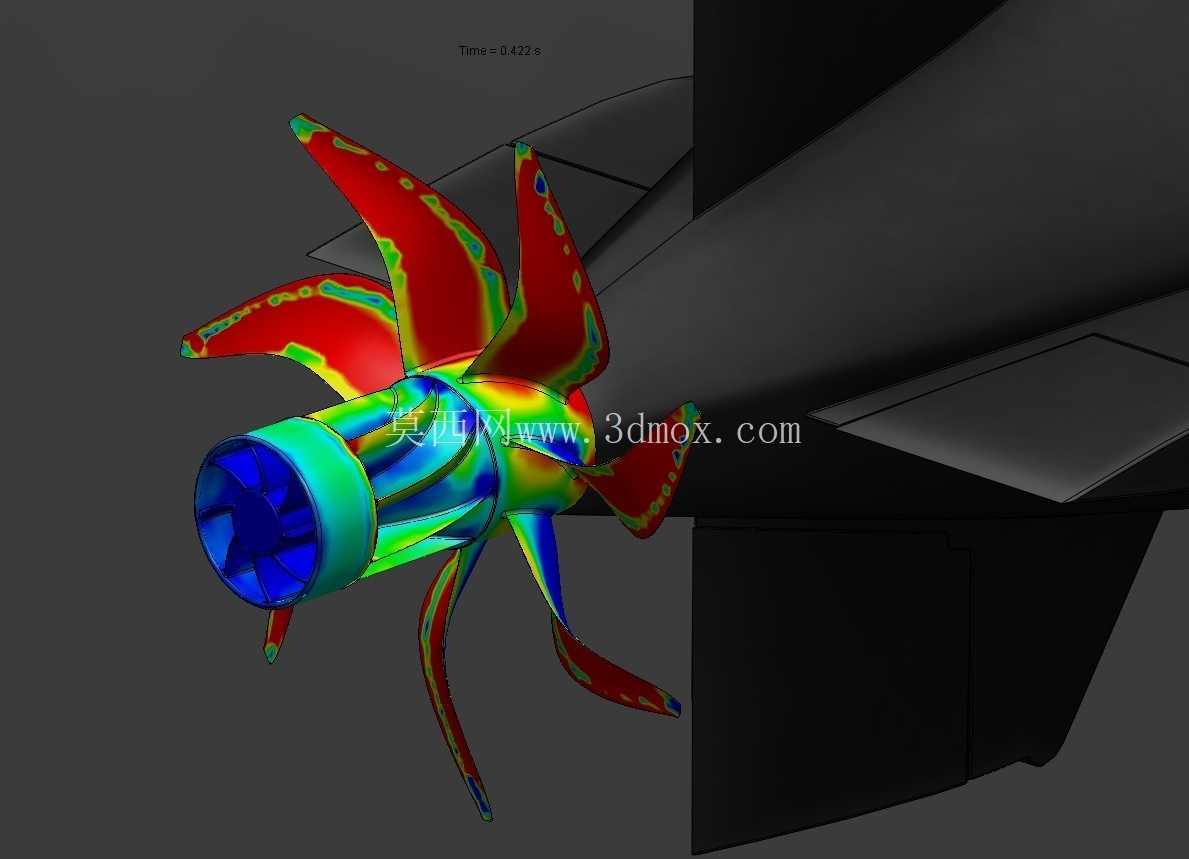

水下航行器的推进系统设计中，螺旋桨作为核心动力输出部件，其水动力性能直接决定了航行器的航速、续航能力与航行隐蔽性，常规螺旋桨在高转速工况下容易在叶梢区域产生空泡，不仅会剥蚀桨叶表面结构，还会产生明显的振动与噪声，对于需要隐蔽作业的潜艇类装备而言，这类缺陷会直接影响任务执行的安全性。这款带凸头涡流扩散器的螺旋桨，在桨毂前端设置了整流凸头结构，配合桨叶前缘的曲面修型，能够在水流进入桨叶工作面之前提前梳理流场，打散进入桨盘区域的紊乱涡流，减少叶背区域的低压区面积，从根源上降低空泡产生的概率。

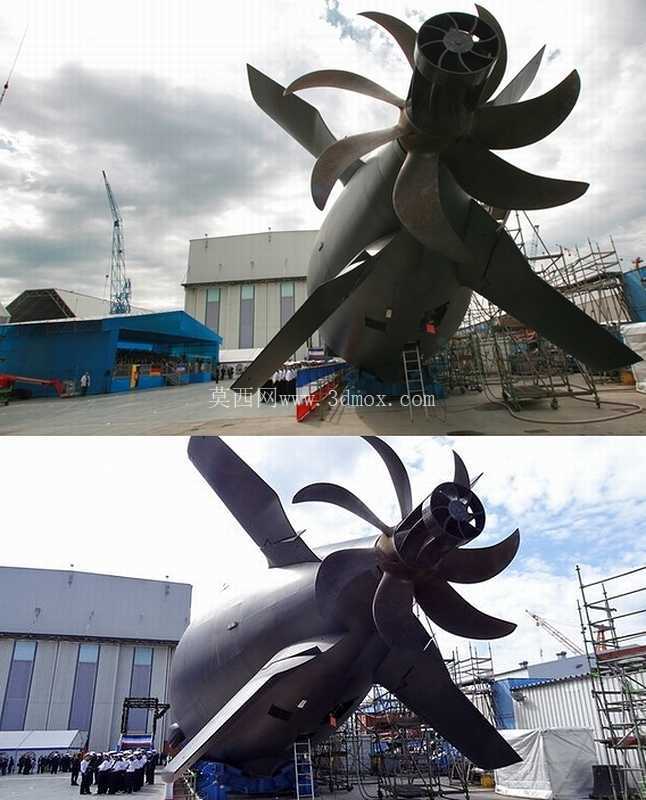

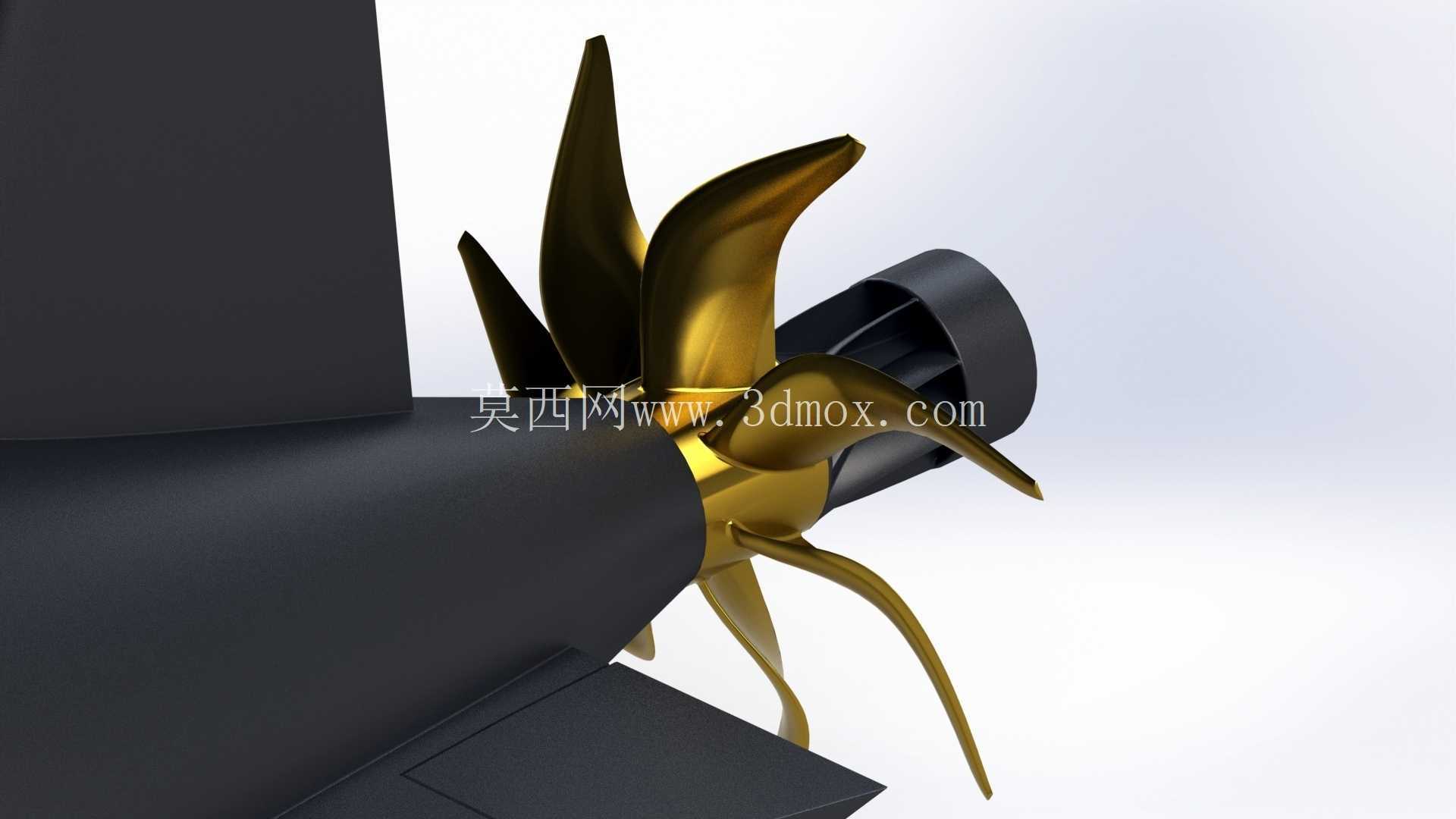

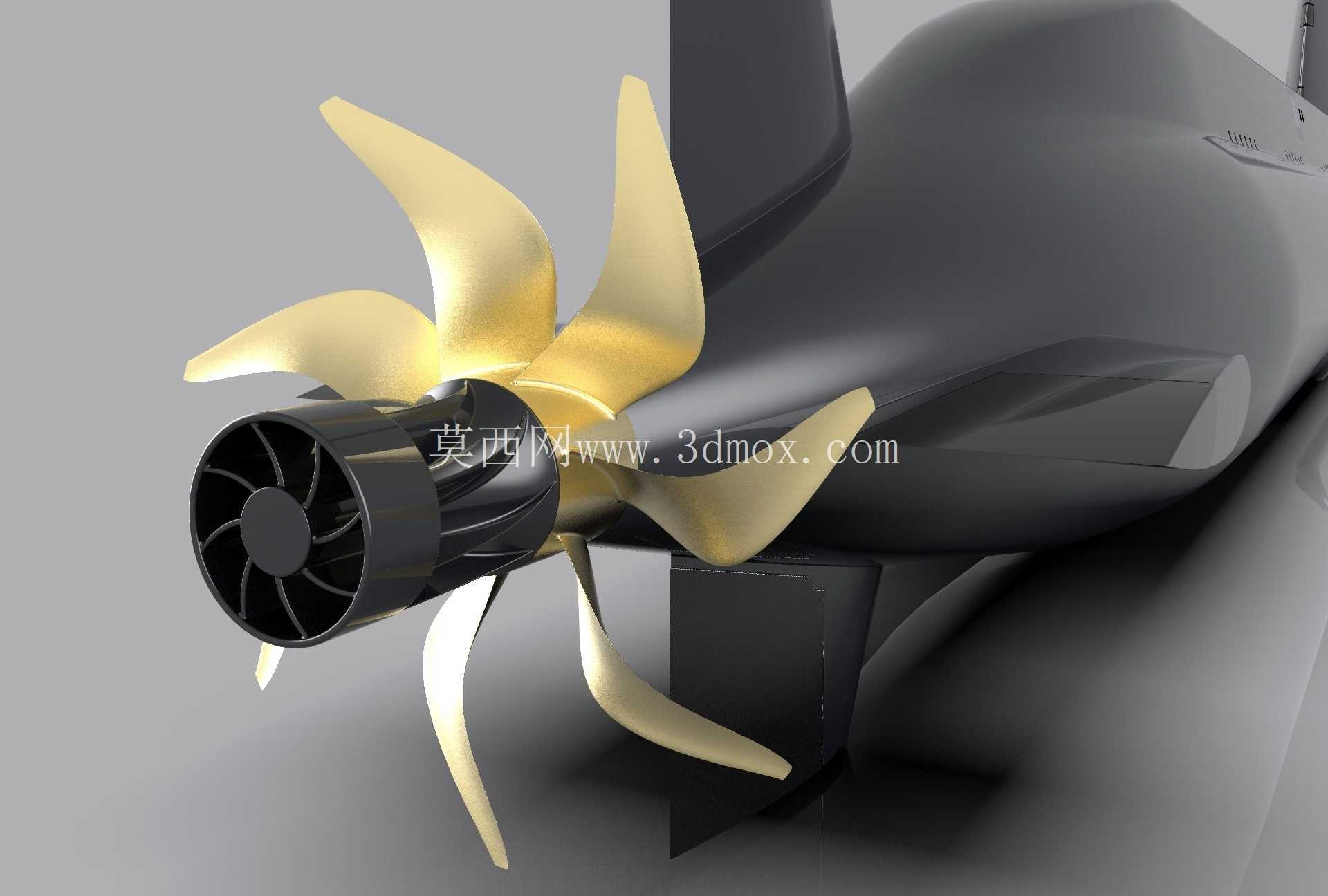

从实际应用场景来看，这类螺旋桨适配中型常规动力潜艇的尾部推进舱段，安装时需要匹配尾部轴系的同轴度公差，桨毂内孔与传动轴的配合采用H7/k6的过渡配合，保证扭矩传递的稳定性同时避免装配应力导致的桨叶动平衡偏差。整个螺旋桨的安装边界需要预留足够的流场空间，桨叶旋转时的最大外圆与潜艇尾部非对称导流罩的内壁间隙控制在桨叶直径的8%左右，既避免间隙过小导致的流道阻塞，也防止间隙过大降低推进效率。

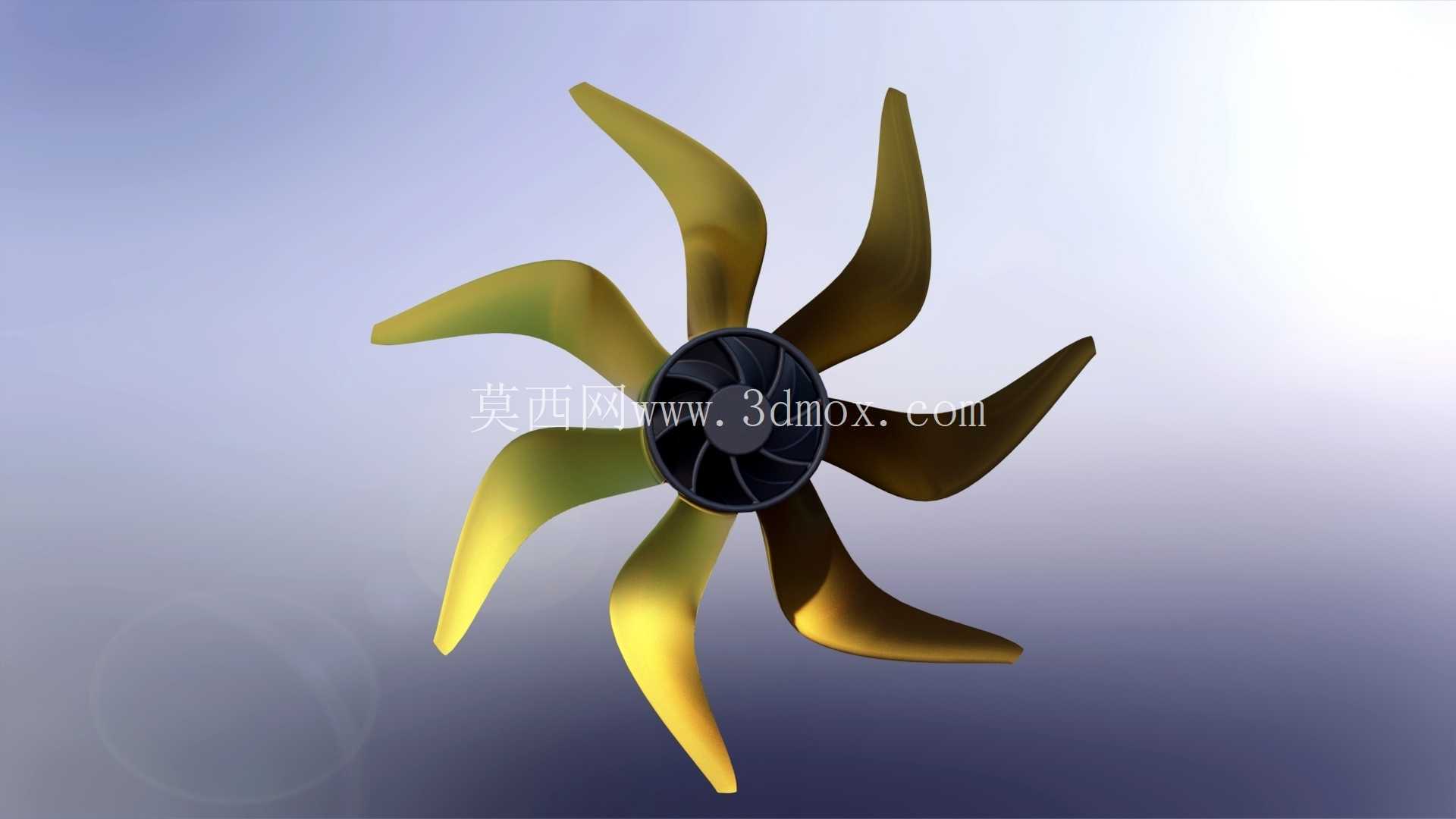

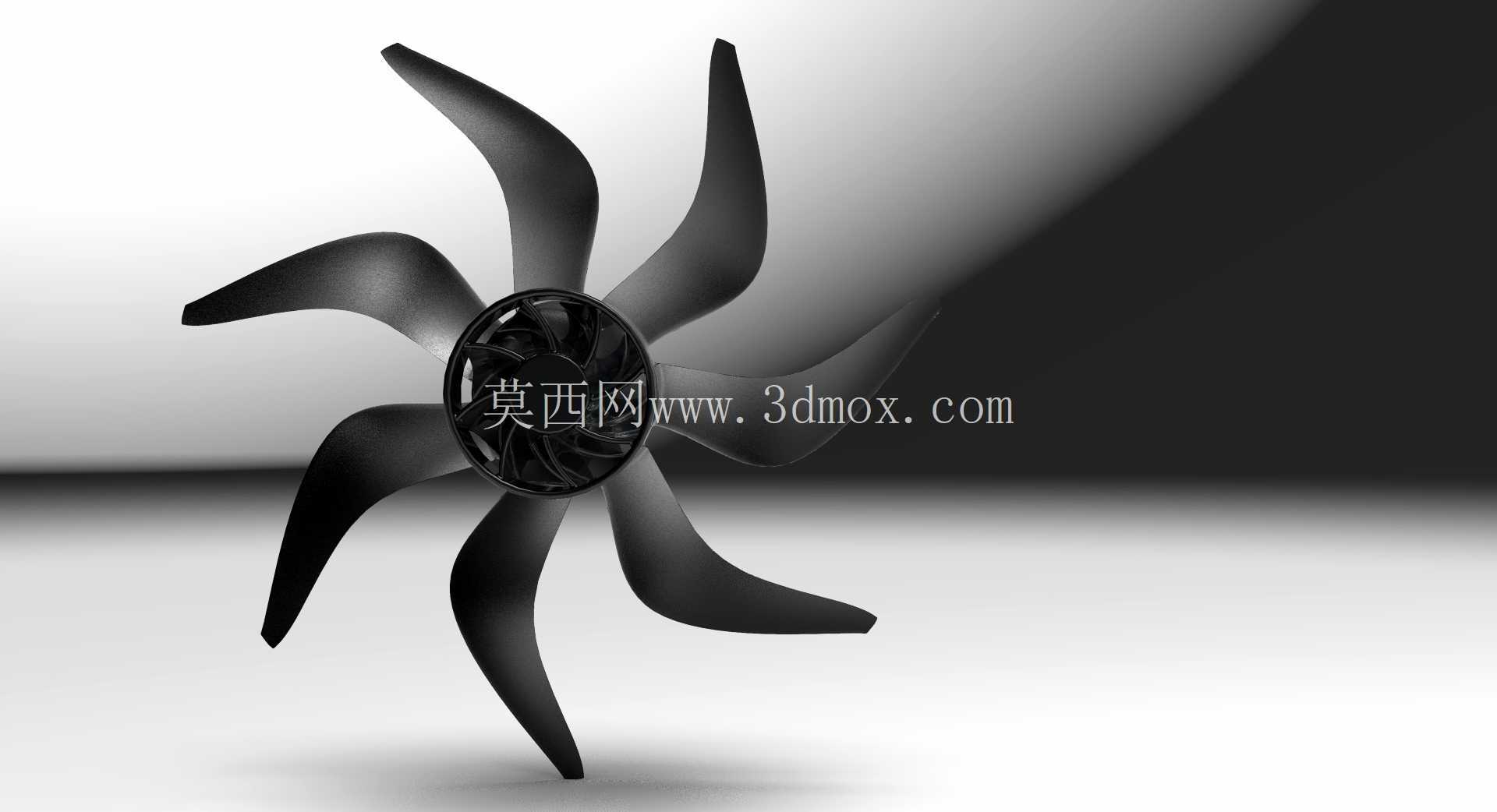

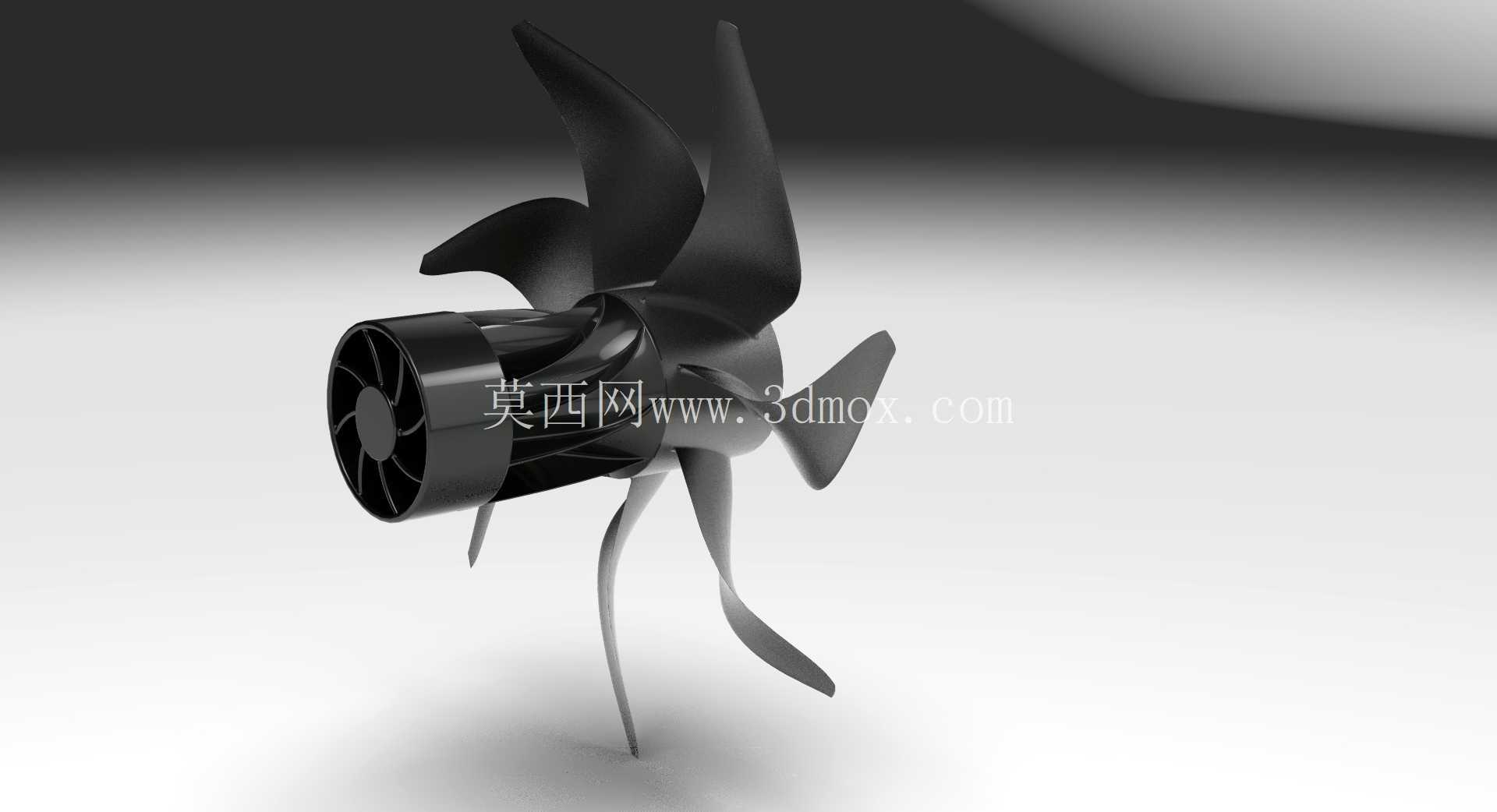

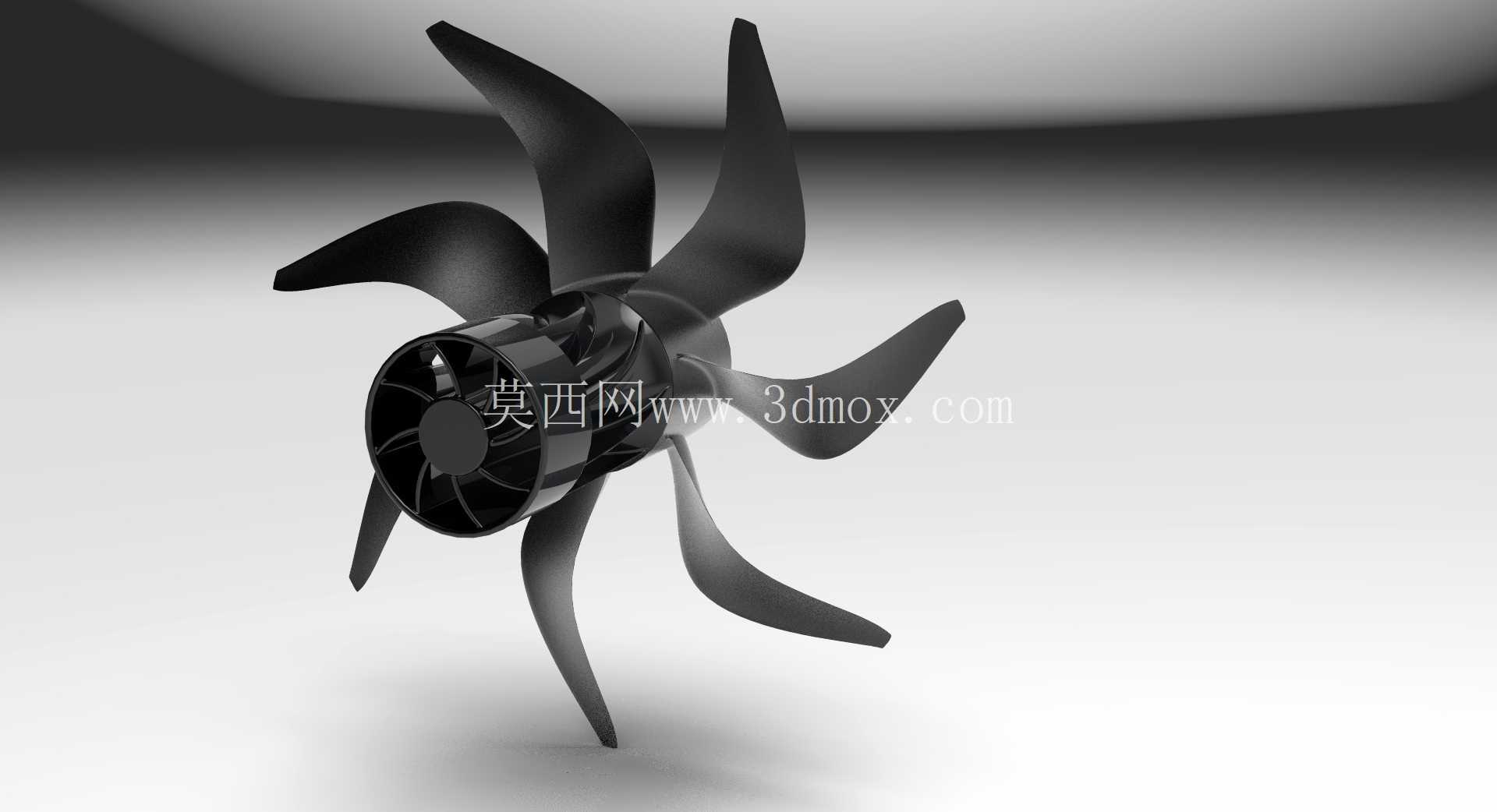

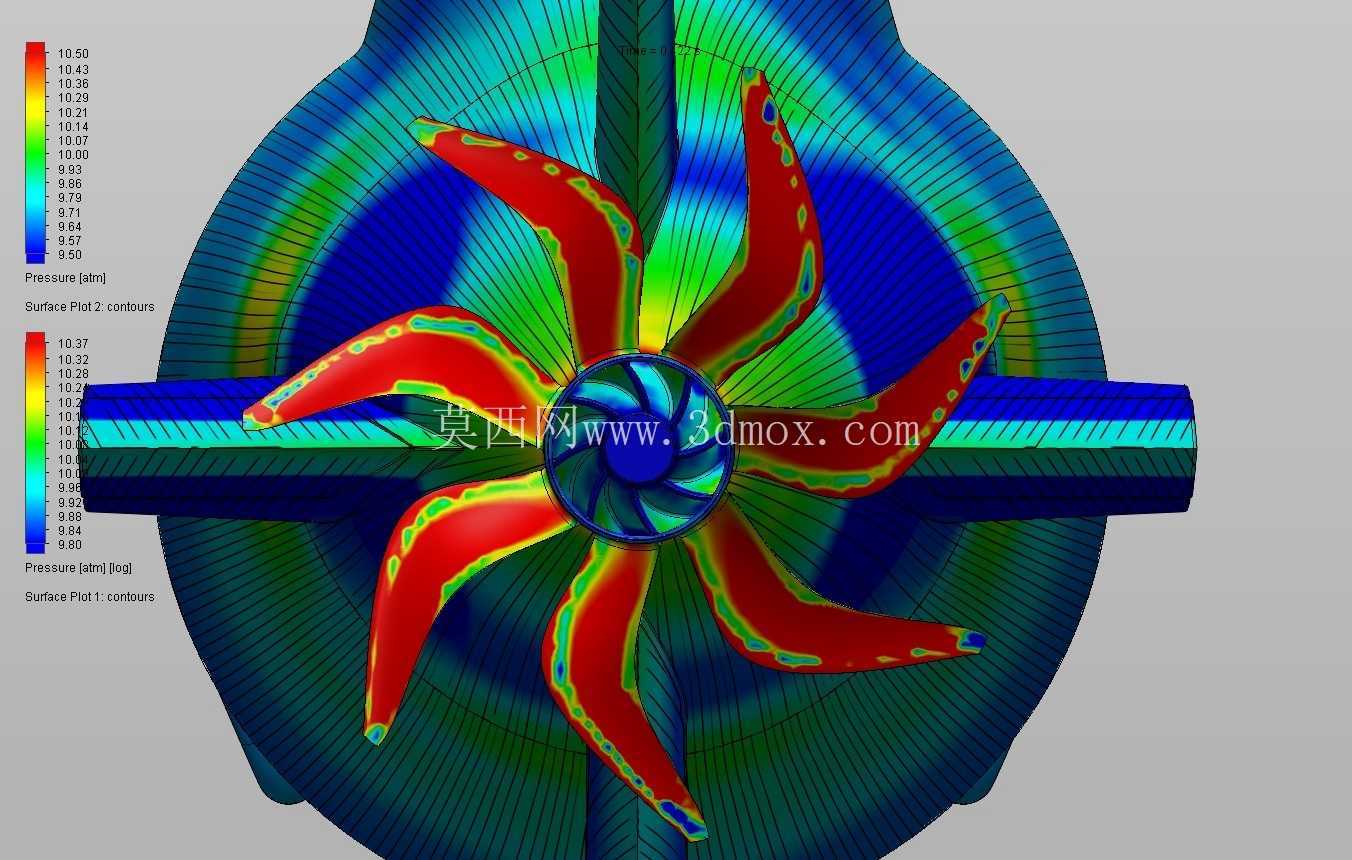

设计过程中，首先参考常规潜艇螺旋桨的盘面比参数，将盘面比设定在0.65-0.7区间，兼顾高航速下的推力需求与低航速下的静音性能；七叶大侧斜的桨叶布局，能够让各桨叶依次通过伴流不均匀区域，降低脉动压力带来的结构振动，每片桨叶的翼型从根部到梢部采用渐变的NACA翼型截面，根部截面厚度更大以承受轴系传递的扭矩与水流冲击载荷，梢部截面做减薄处理并带有一定的翘曲角度，打散梢涡的聚集。前端的凸头涡流扩散器并非独立的附加结构，而是与桨毂采用一体化设计，其曲面母线从轴系包覆段平滑过渡到桨叶前缘的根部衔接处，表面粗糙度需要控制在Ra1.6以下，减少水流摩擦带来的阻力损失，扩散器表面还设置了三道微小的导流棱，能够将进入桨毂区域的轴向水流均匀分配到每两片桨叶之间的流道中，避免局部流场紊乱导致的推力不均。

在功能特性上，这款螺旋桨除了常规的推进功能外，凸头扩散器还能起到保护桨毂前端密封结构的作用，避免水下漂浮的杂物、渔网等直接撞击轴系密封件，降低航行过程中的密封失效风险。桨叶的后缘采用了锯齿状修型，能够将桨叶尾缘脱出的大尺度涡破碎为小尺度涡，加快涡能量的耗散，降低螺旋桨的辐射噪声水平。实际装配前需要对整个桨组件做动平衡测试，在额定转速下的不平衡量需要控制在G2.5等级以内，避免高速旋转时产生的振动传递到艇体，影响艇载精密设备的正常工作。

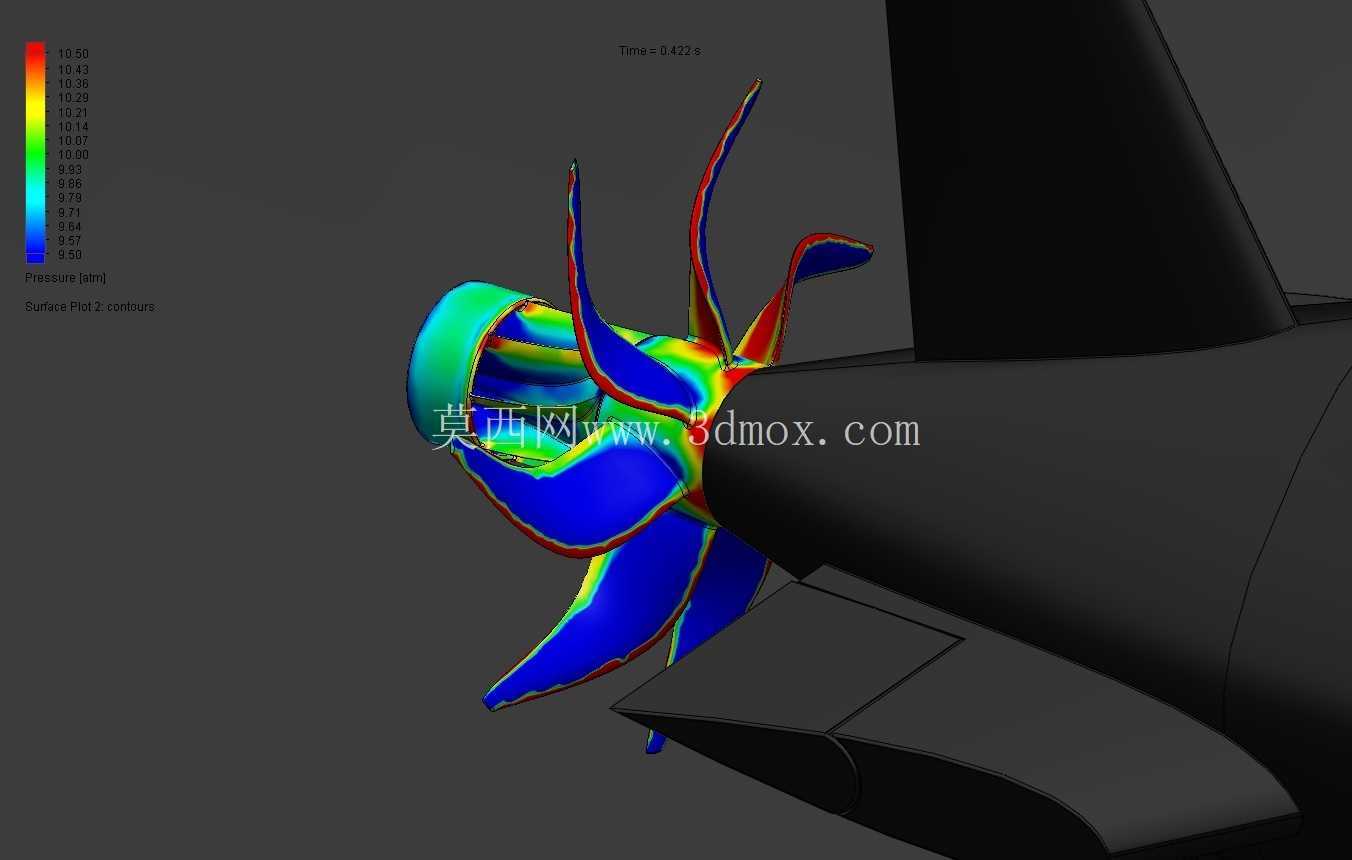

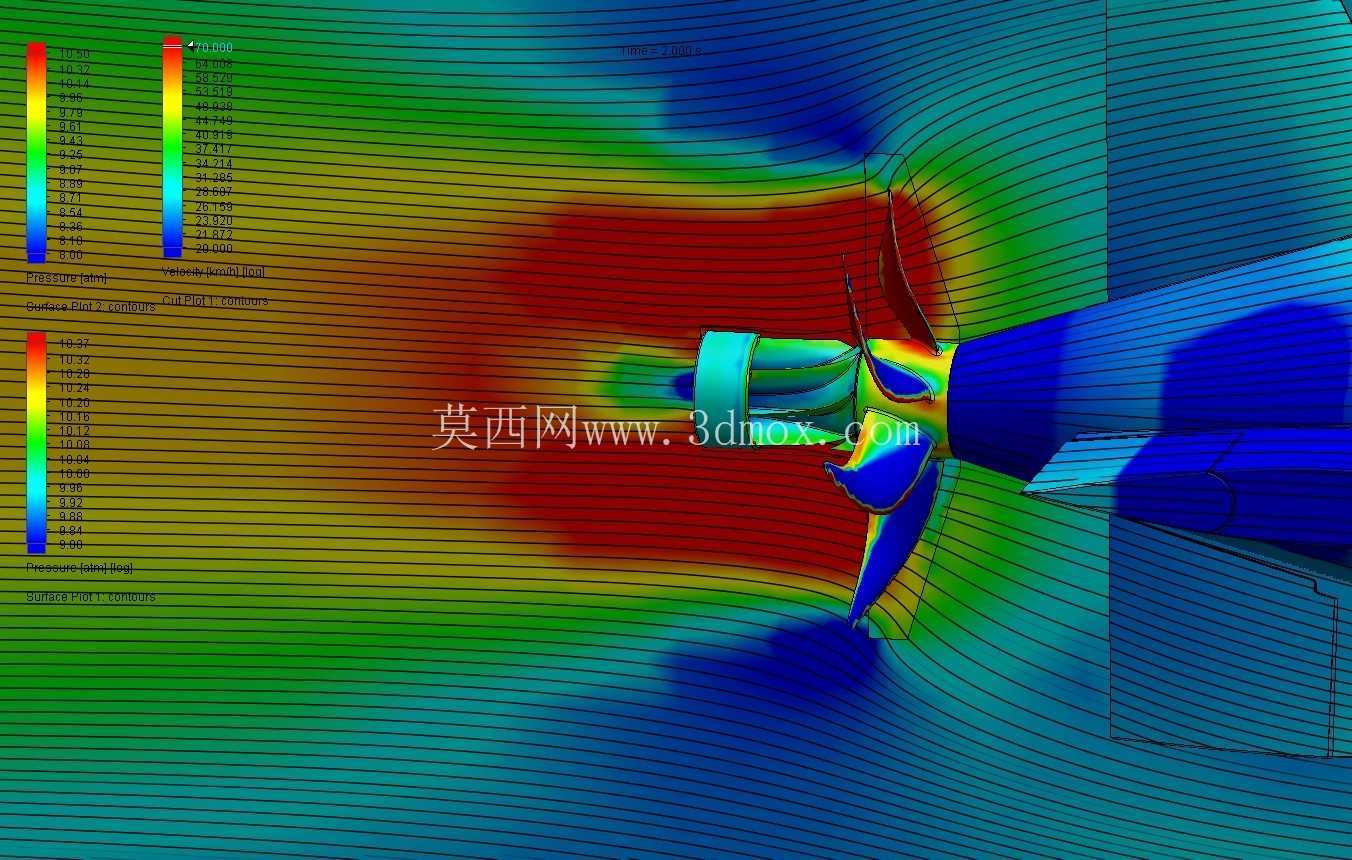

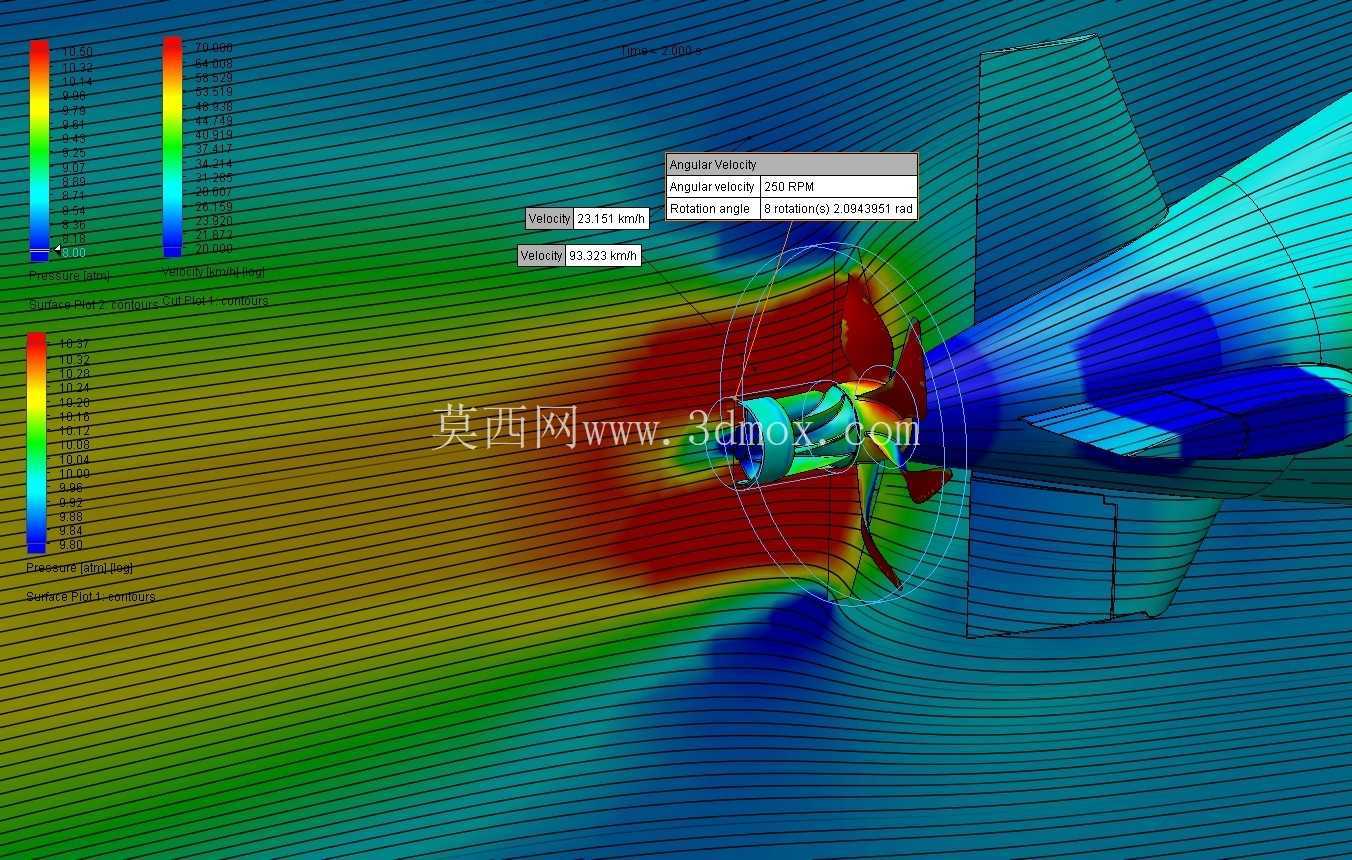

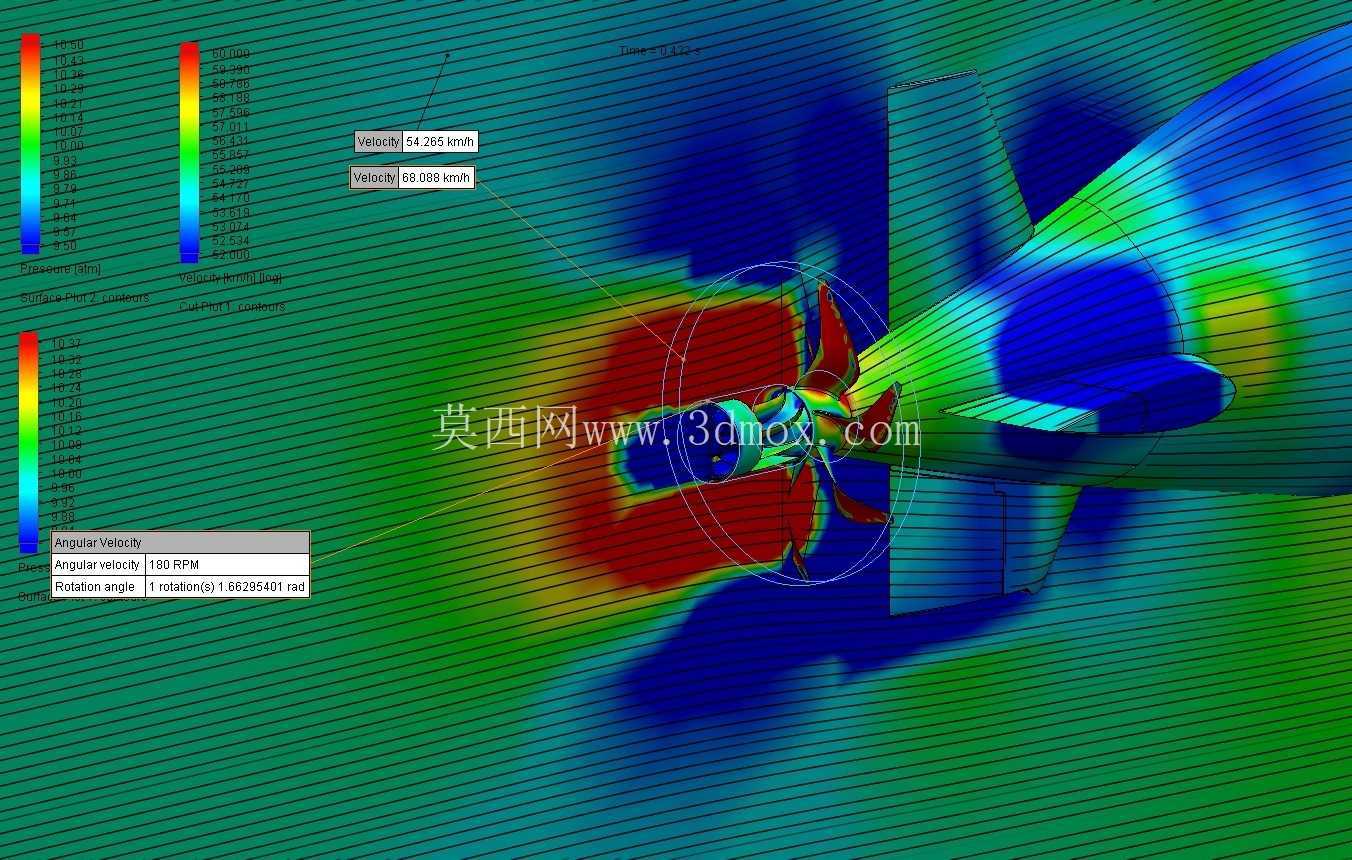

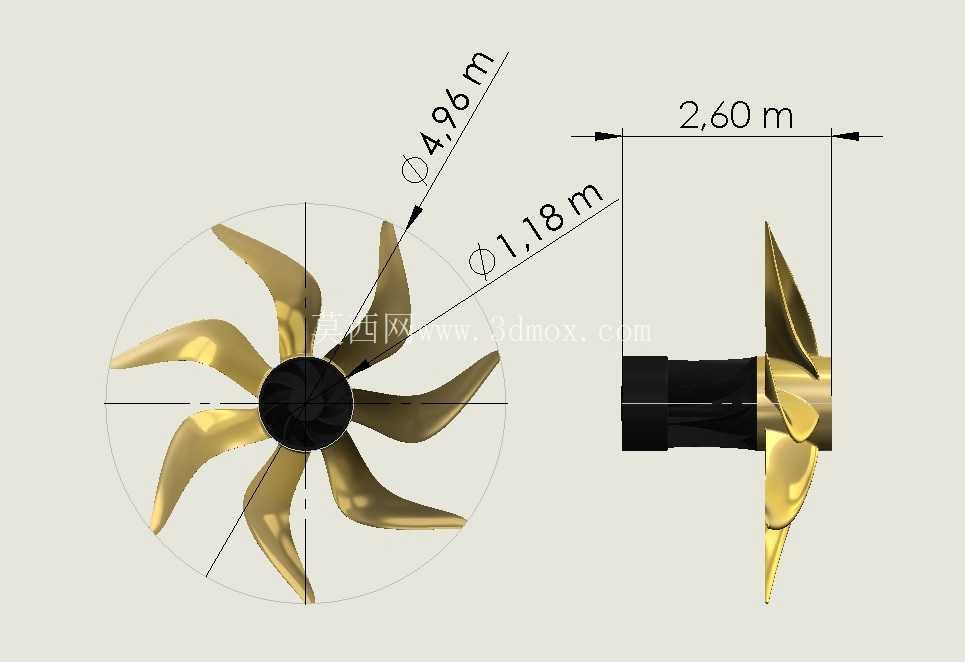

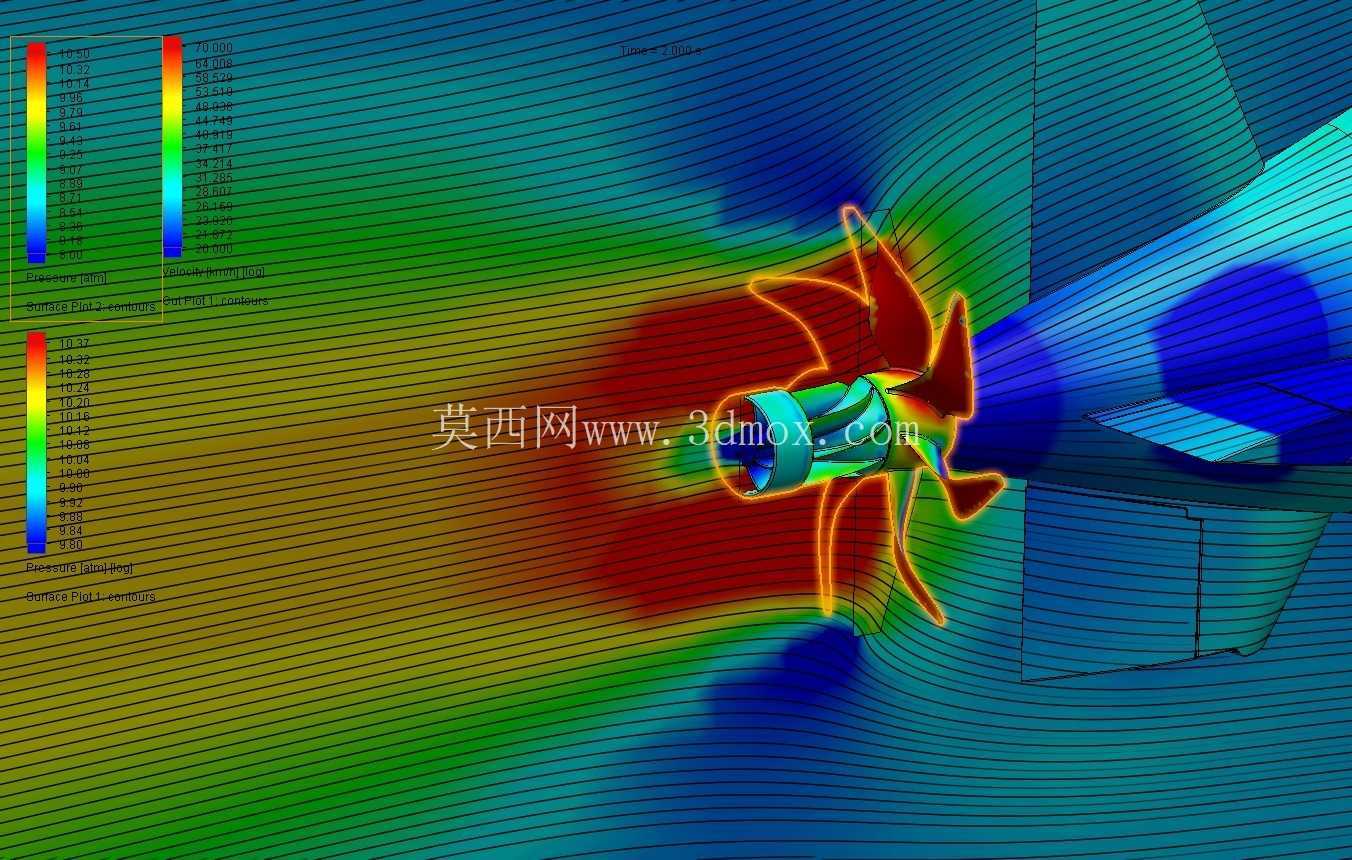

从结构强度角度考虑，桨叶根部与桨毂的衔接处做了大圆角过渡，减少应力集中，在承受最大倒车扭矩载荷时，根部的最大应力低于材料屈服强度的30%，保证极端工况下的结构可靠性。整个螺旋桨的轴向尺寸从凸头最前端到桨毂后端的安装定位面，需要匹配尾部轴系的伸出长度，安装时通过桨毂后端的锁紧螺母与止动垫圈实现轴向定位，防止长时间运行后出现轴向窜动。流道设计上，凸头扩散器的存在让进入桨盘的水流轴向速度分布更加均匀，相比同直径无扩散器的常规螺旋桨，在相同转速下推力系数提升约6%，同时敞水效率提升3%左右，在低航速静音航行工况下，能够有效降低螺旋桨的唱音现象，减少离散线谱噪声的产生。
