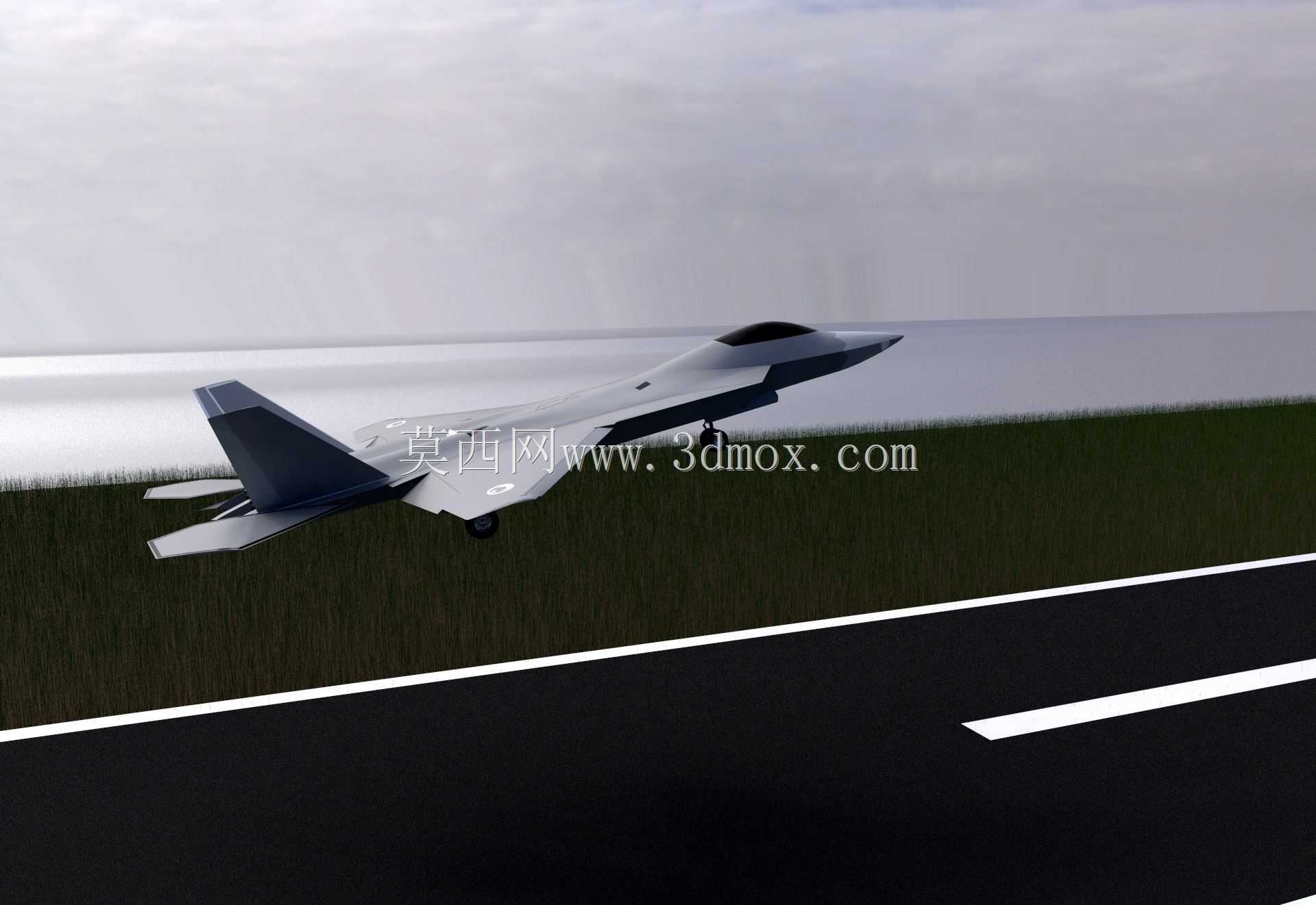

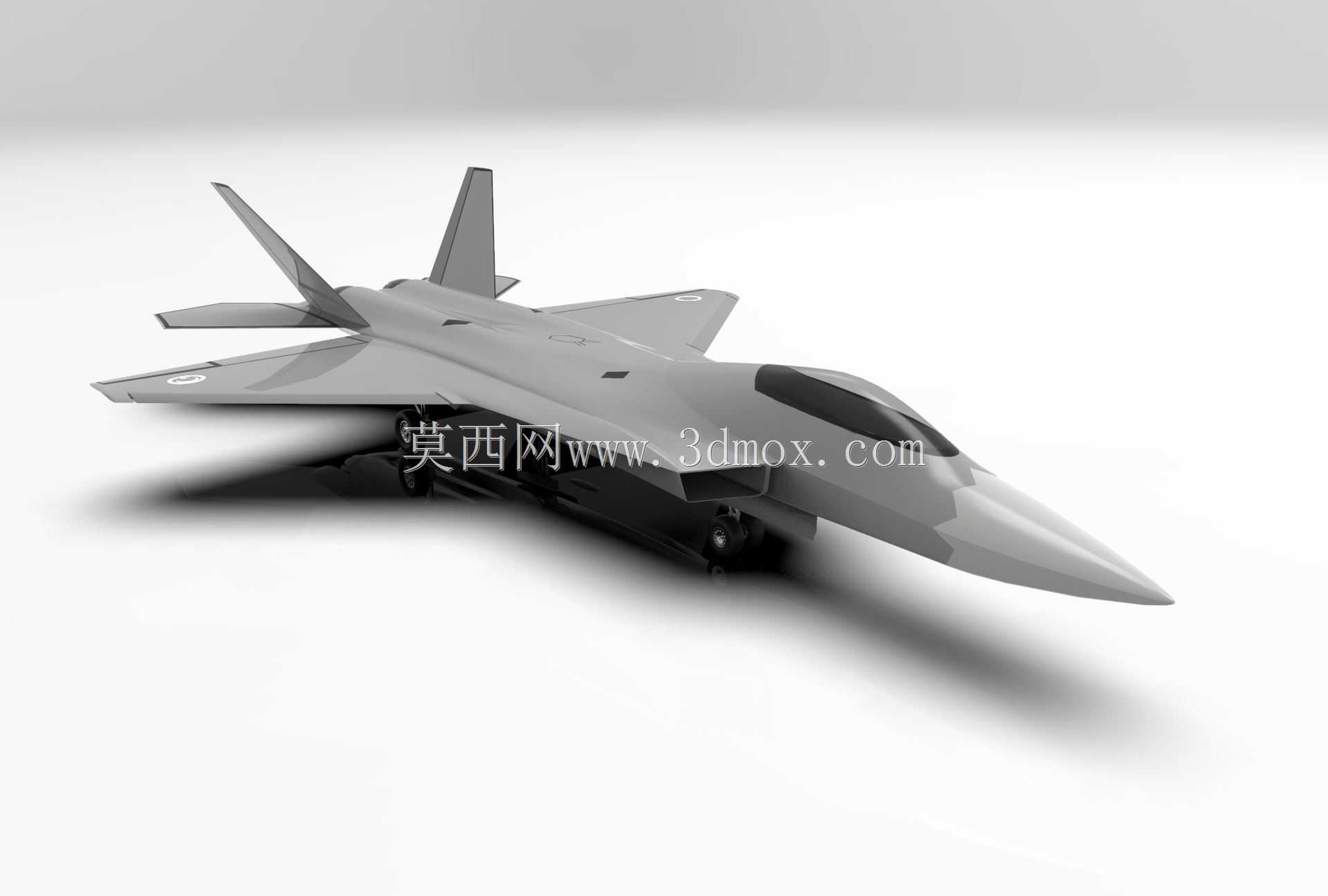

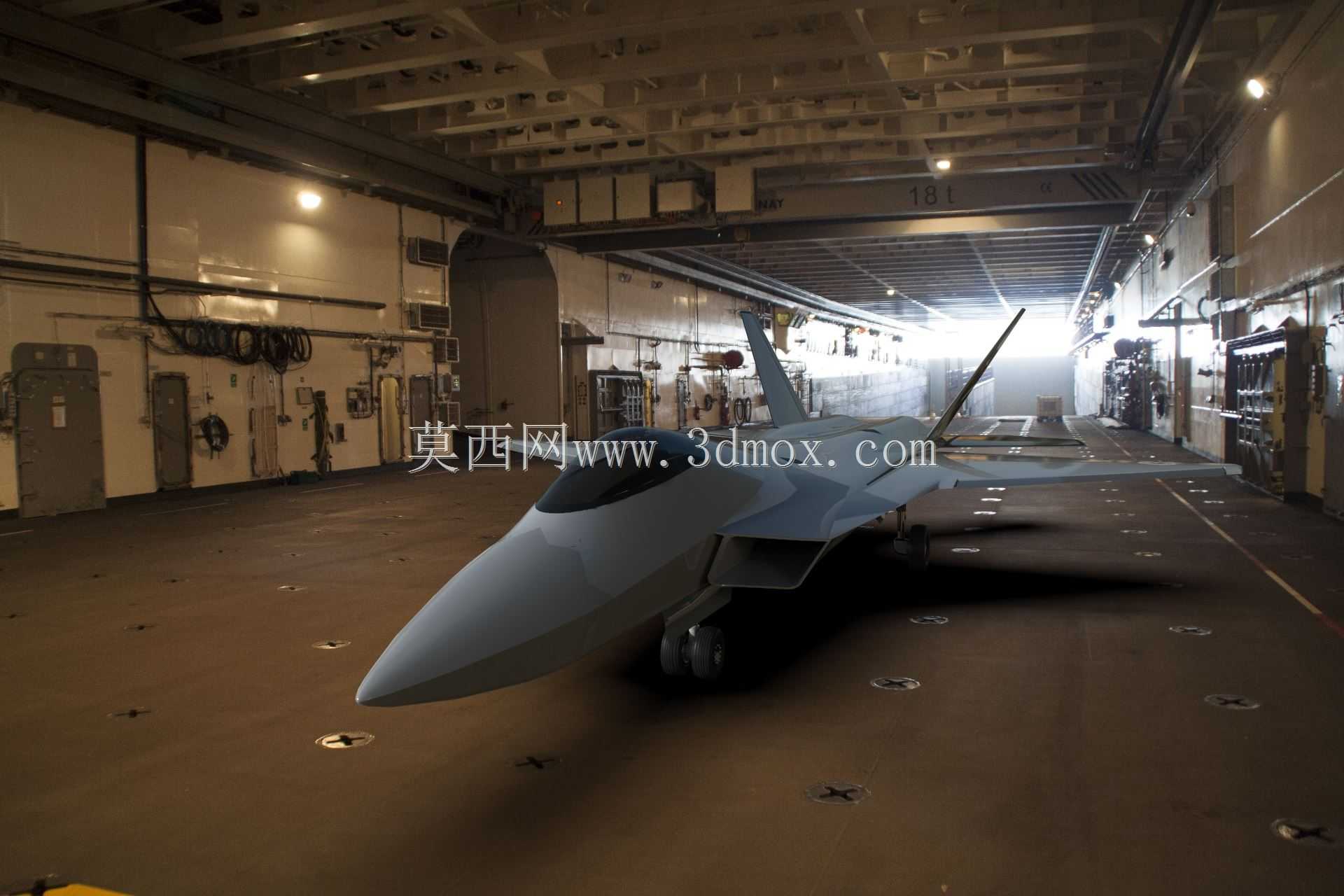

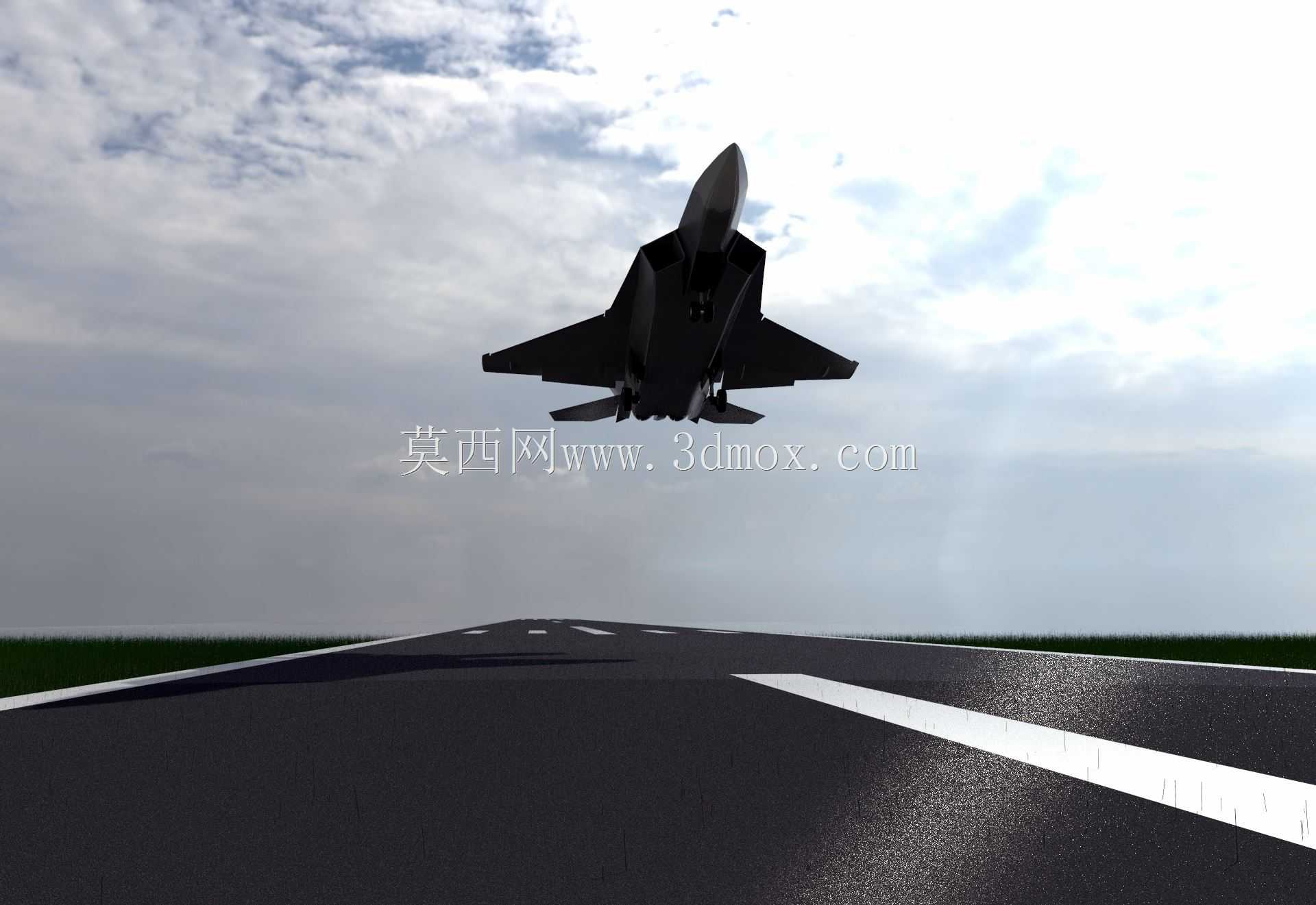

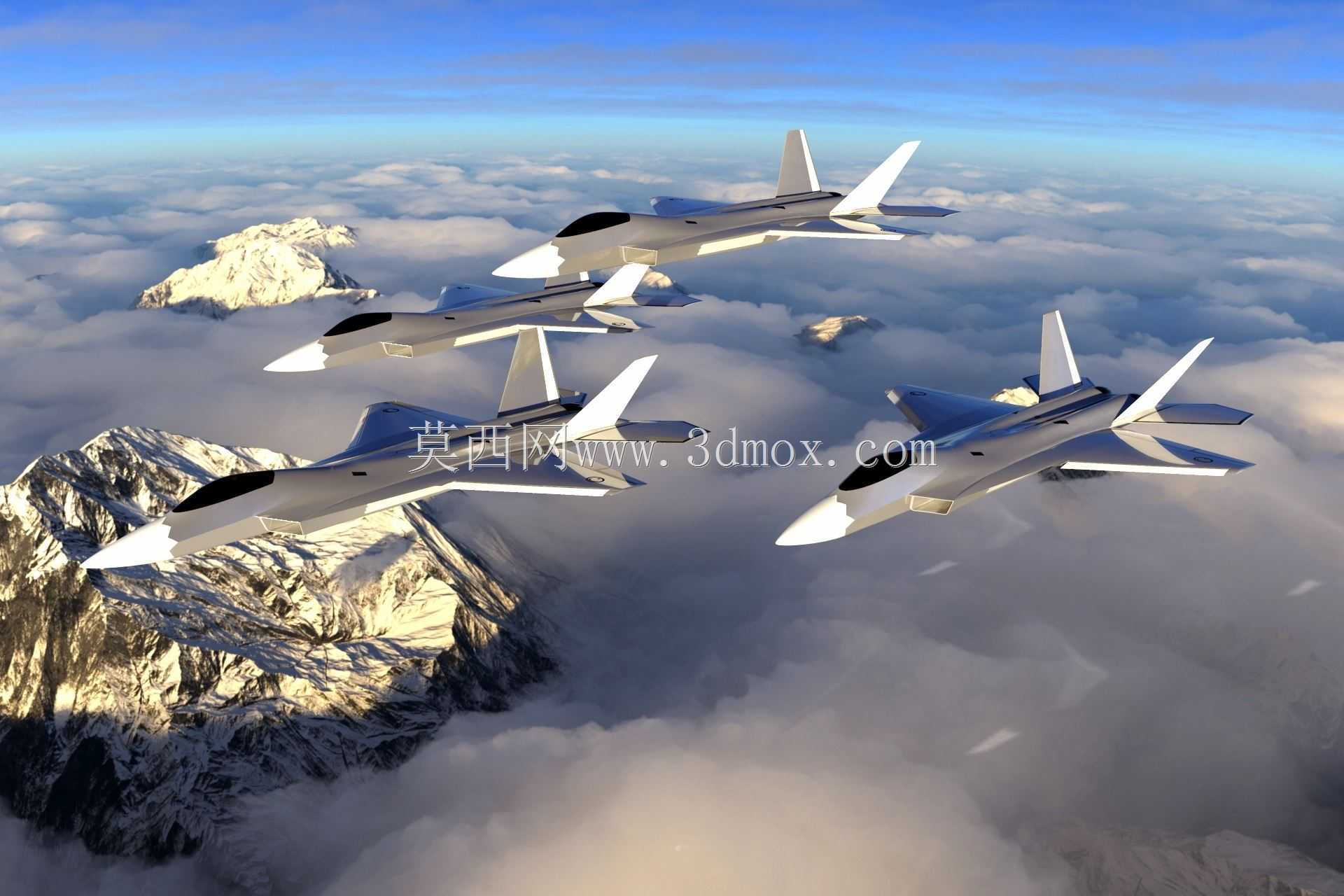

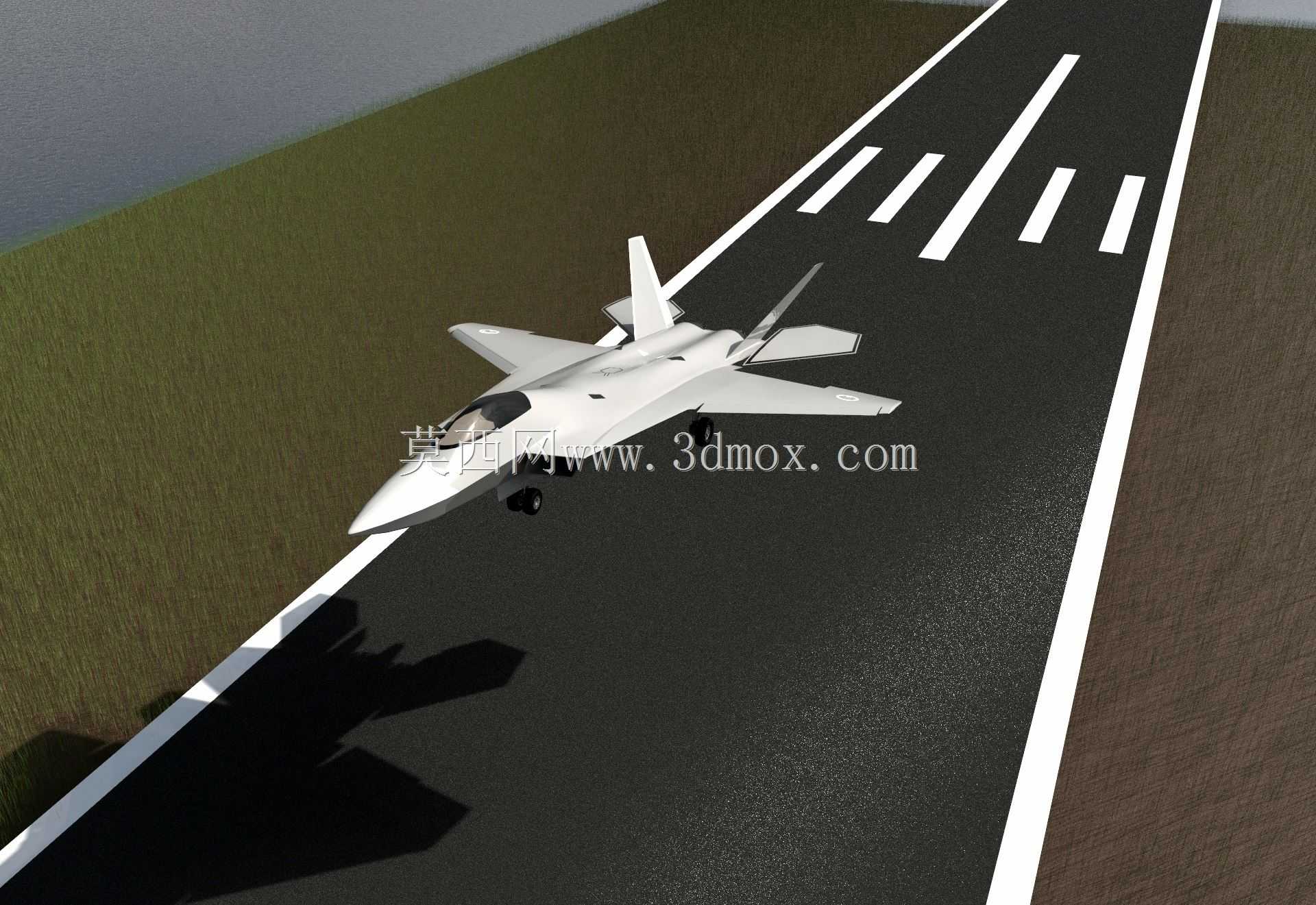

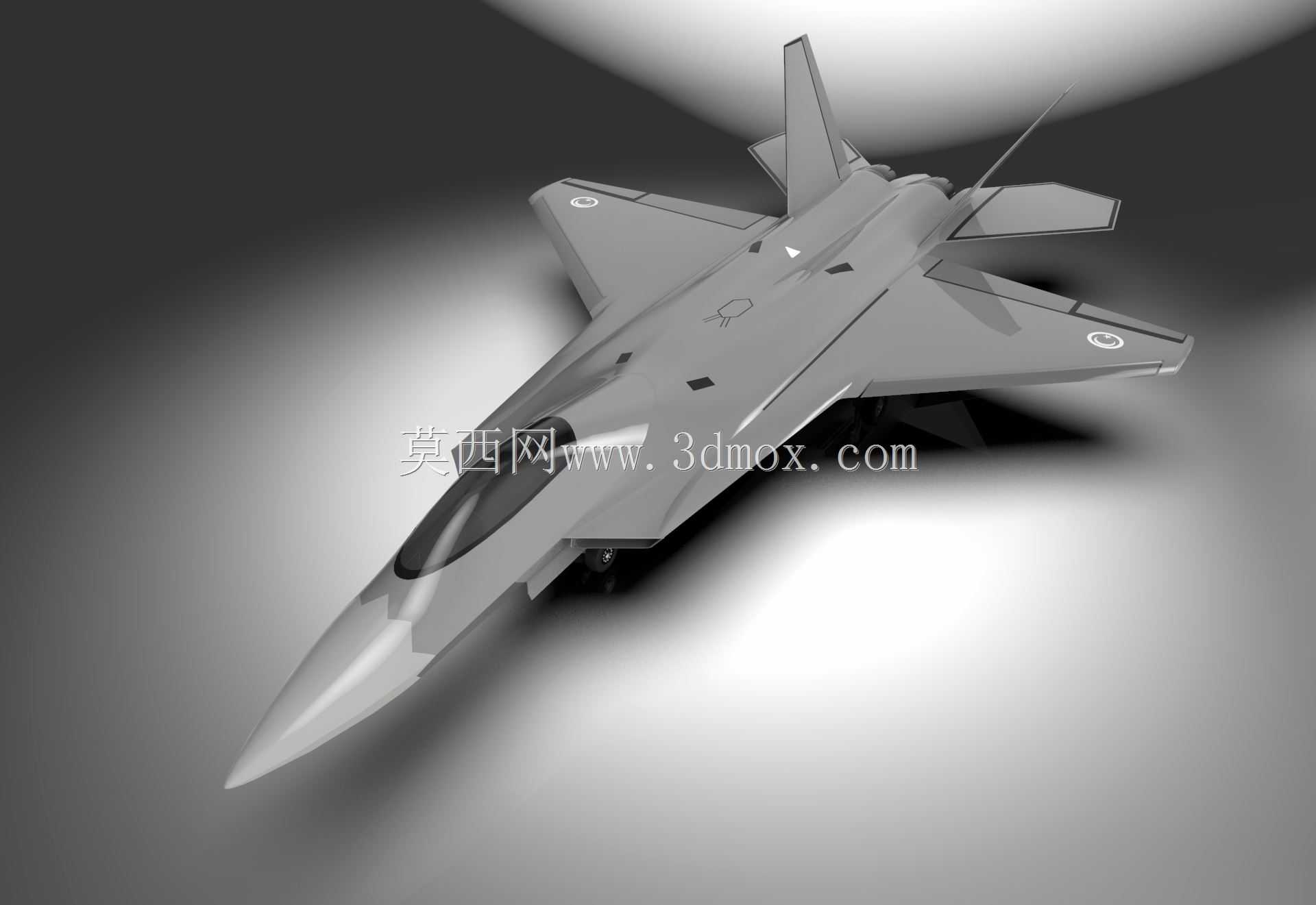

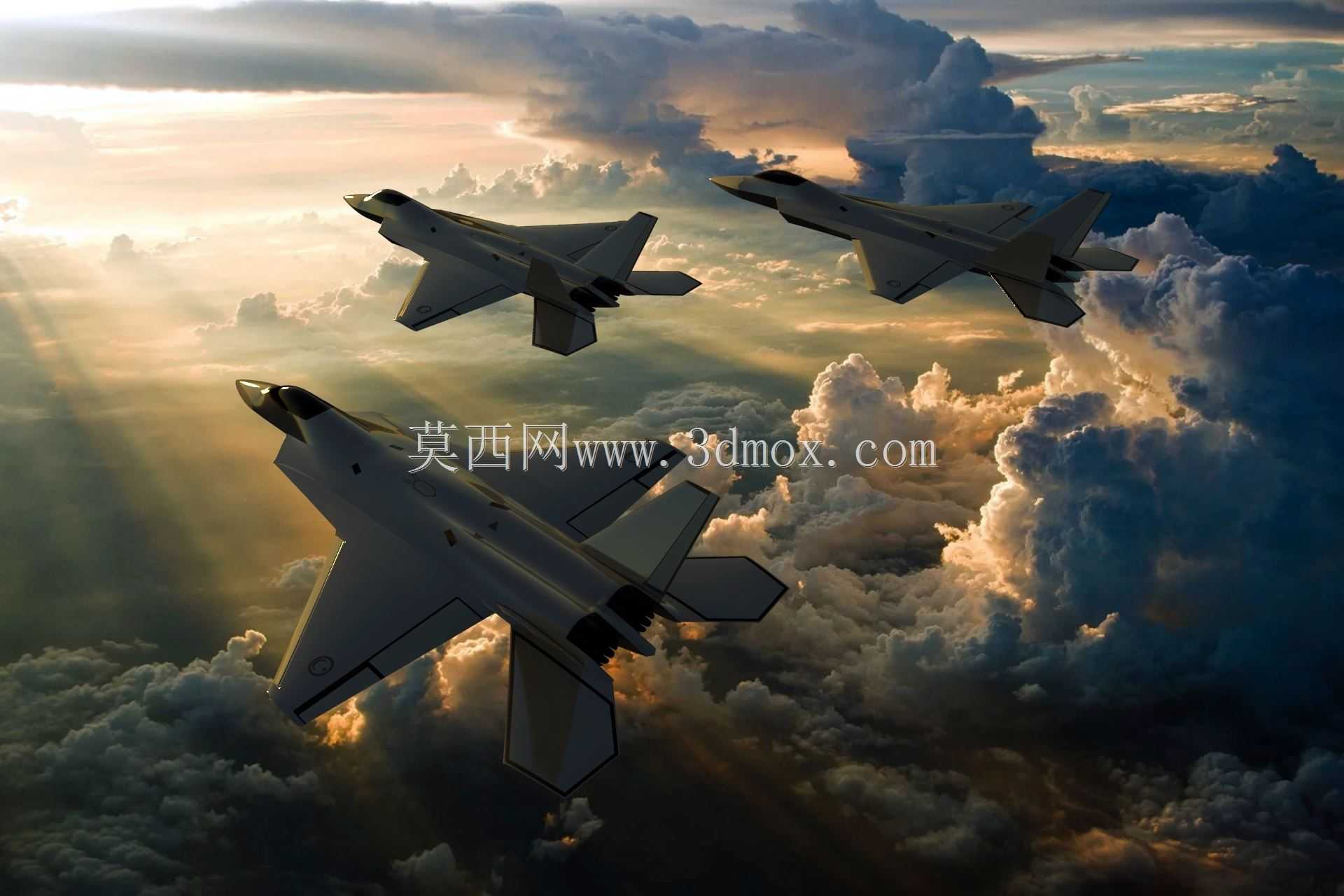

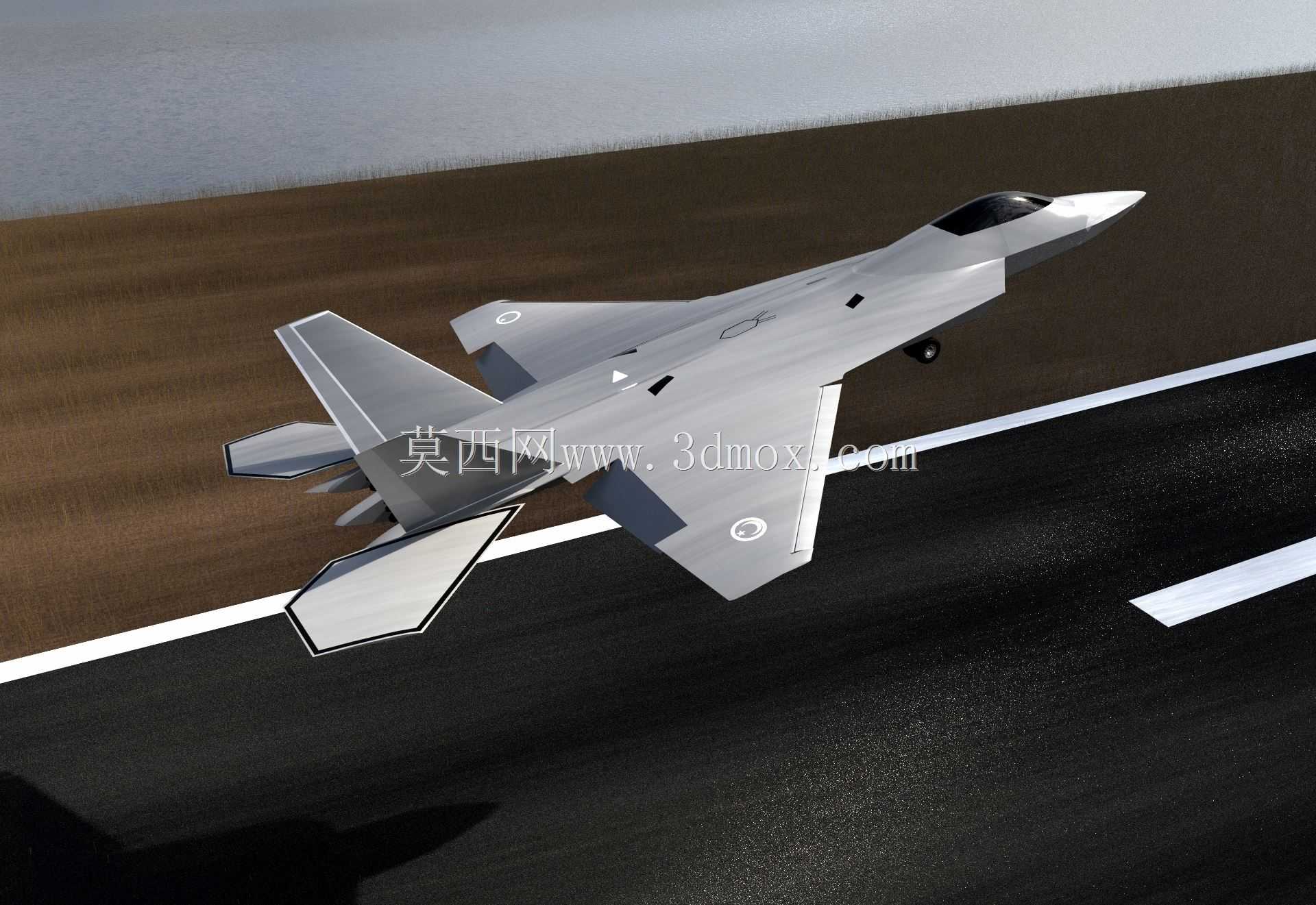

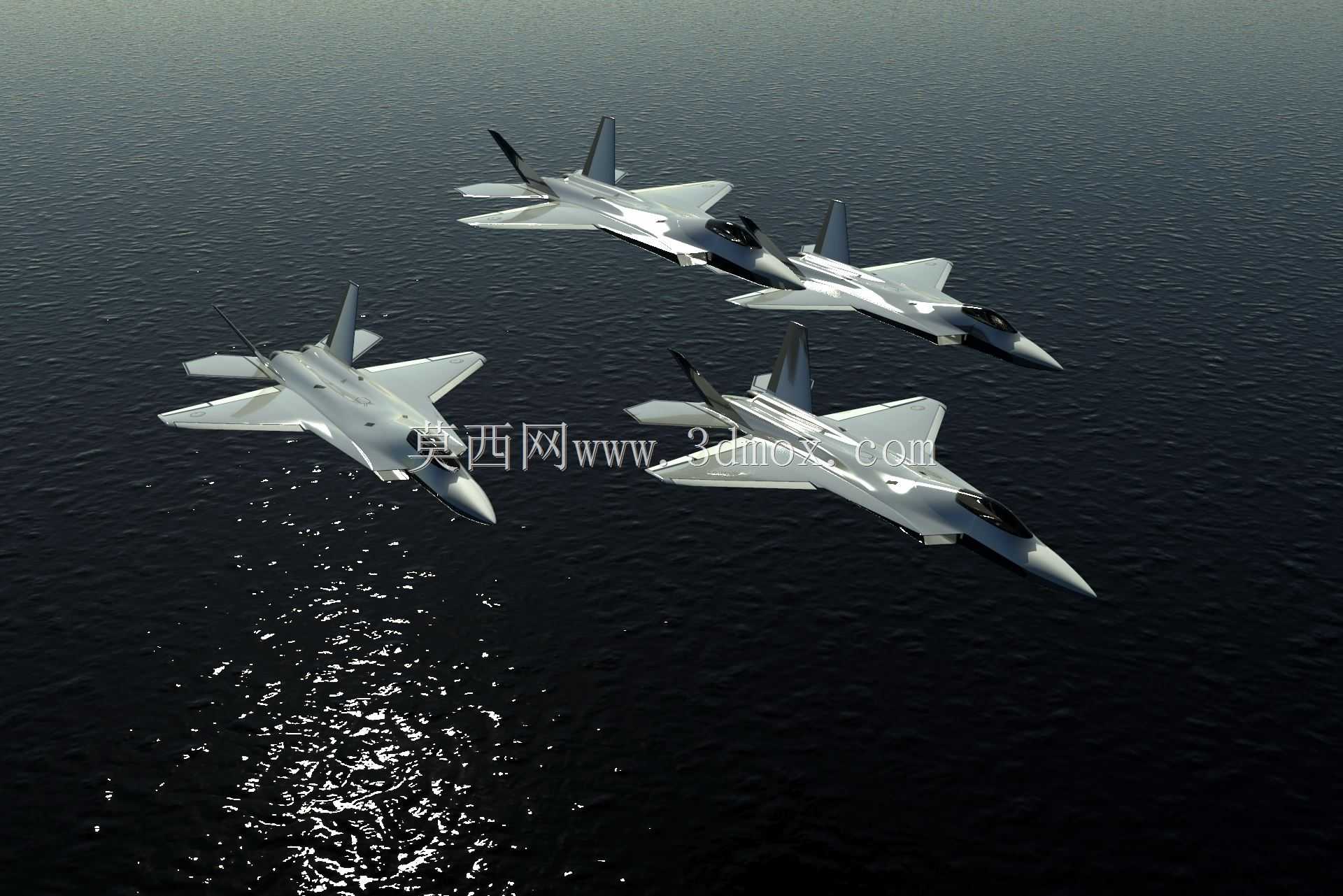

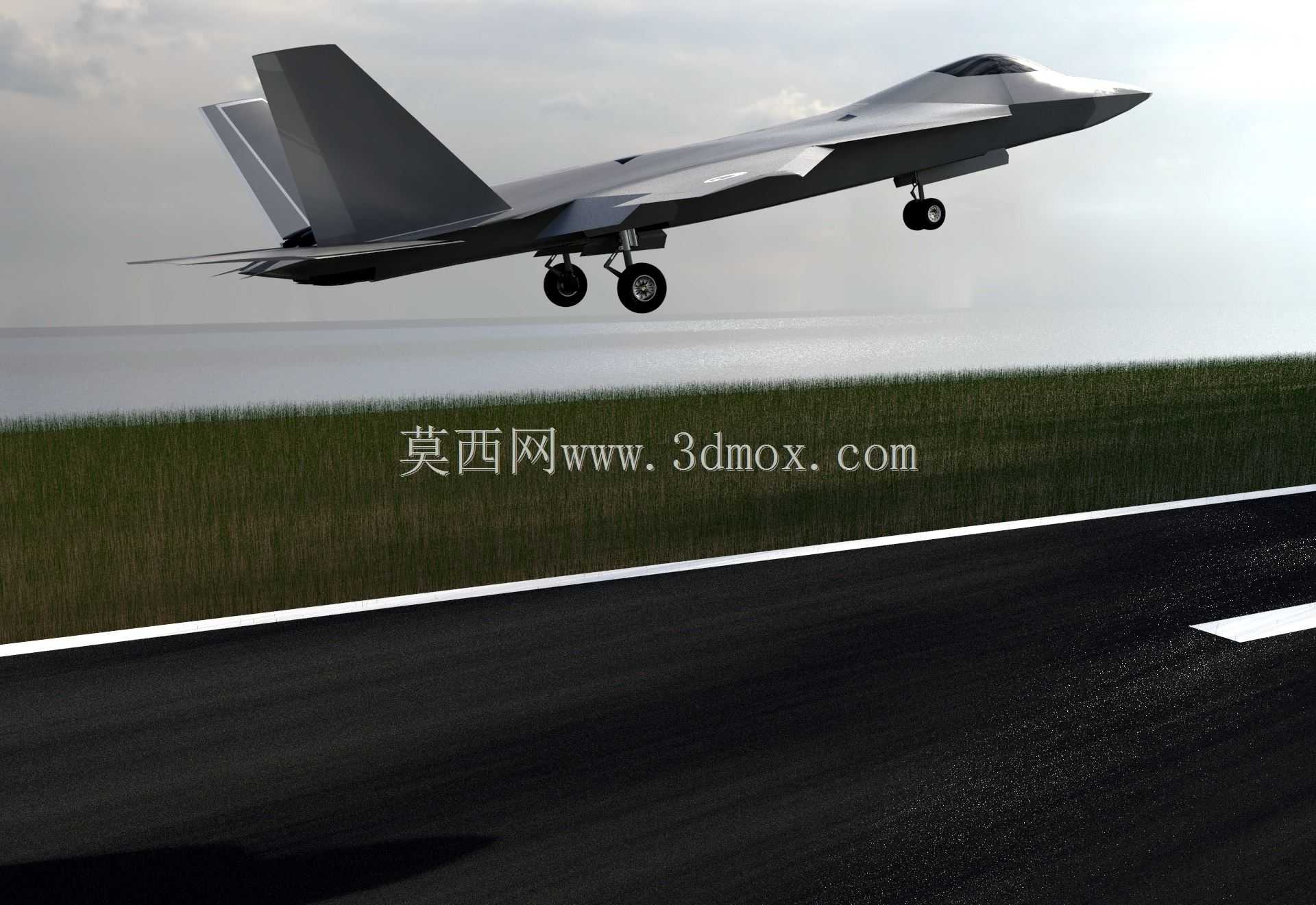

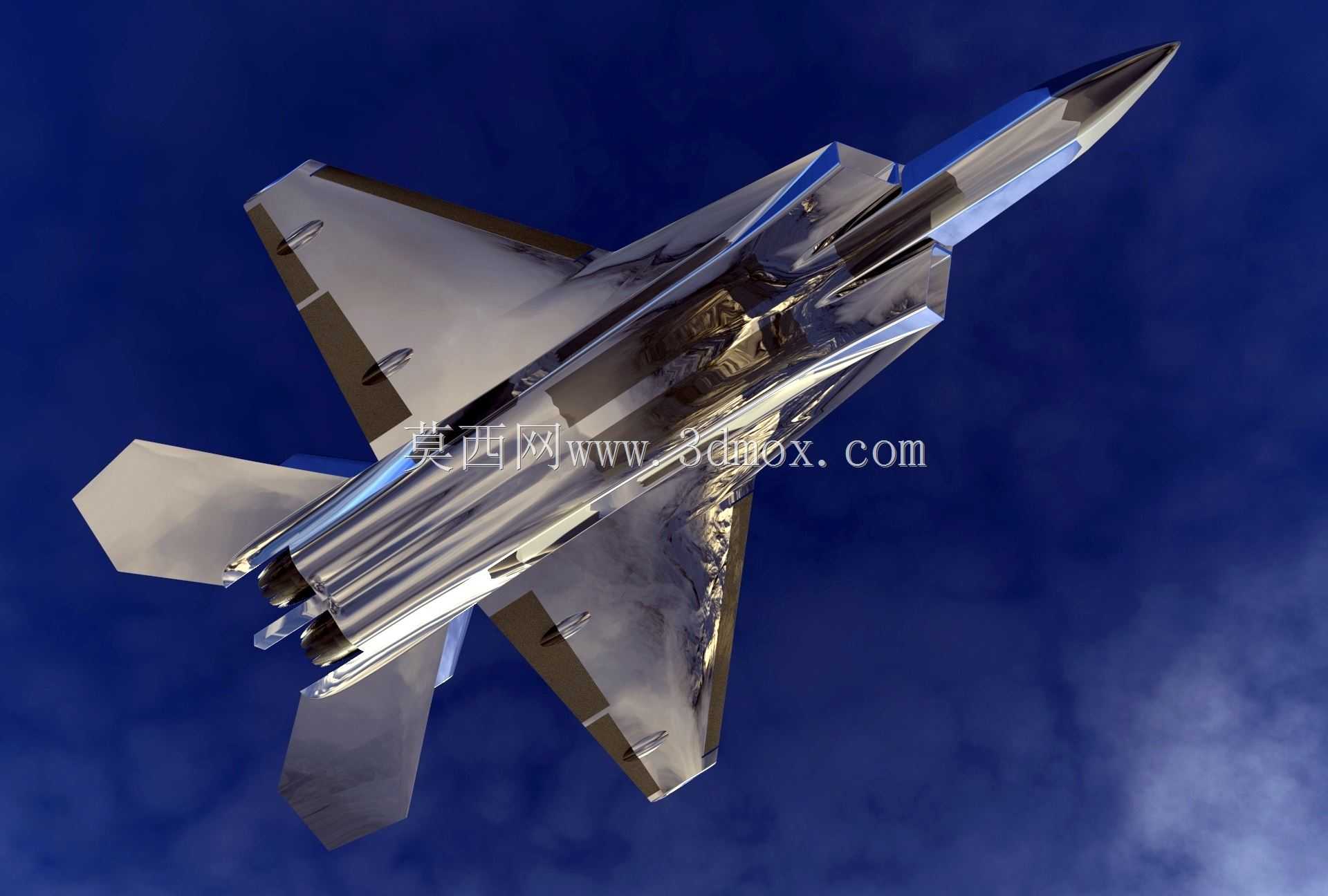

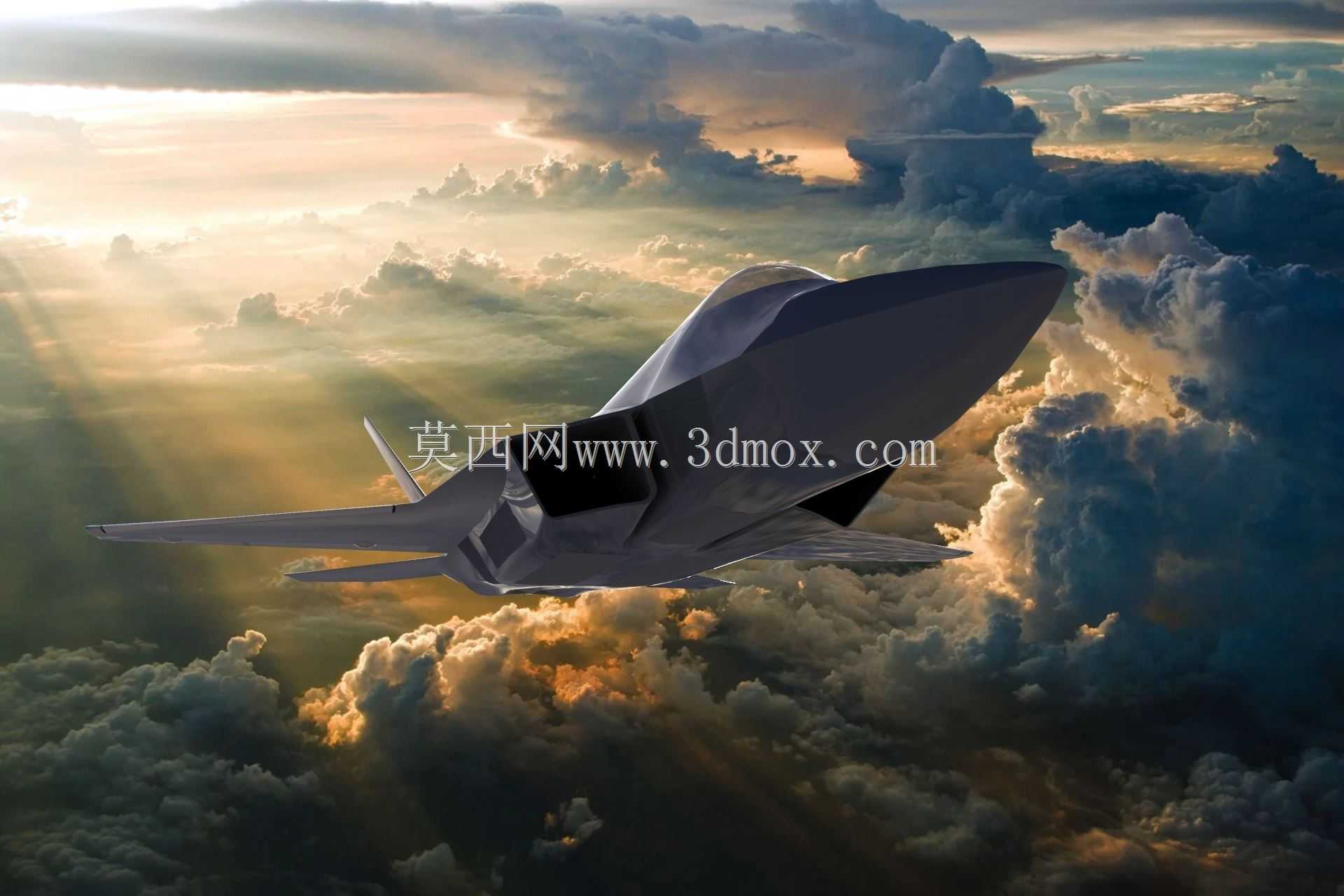

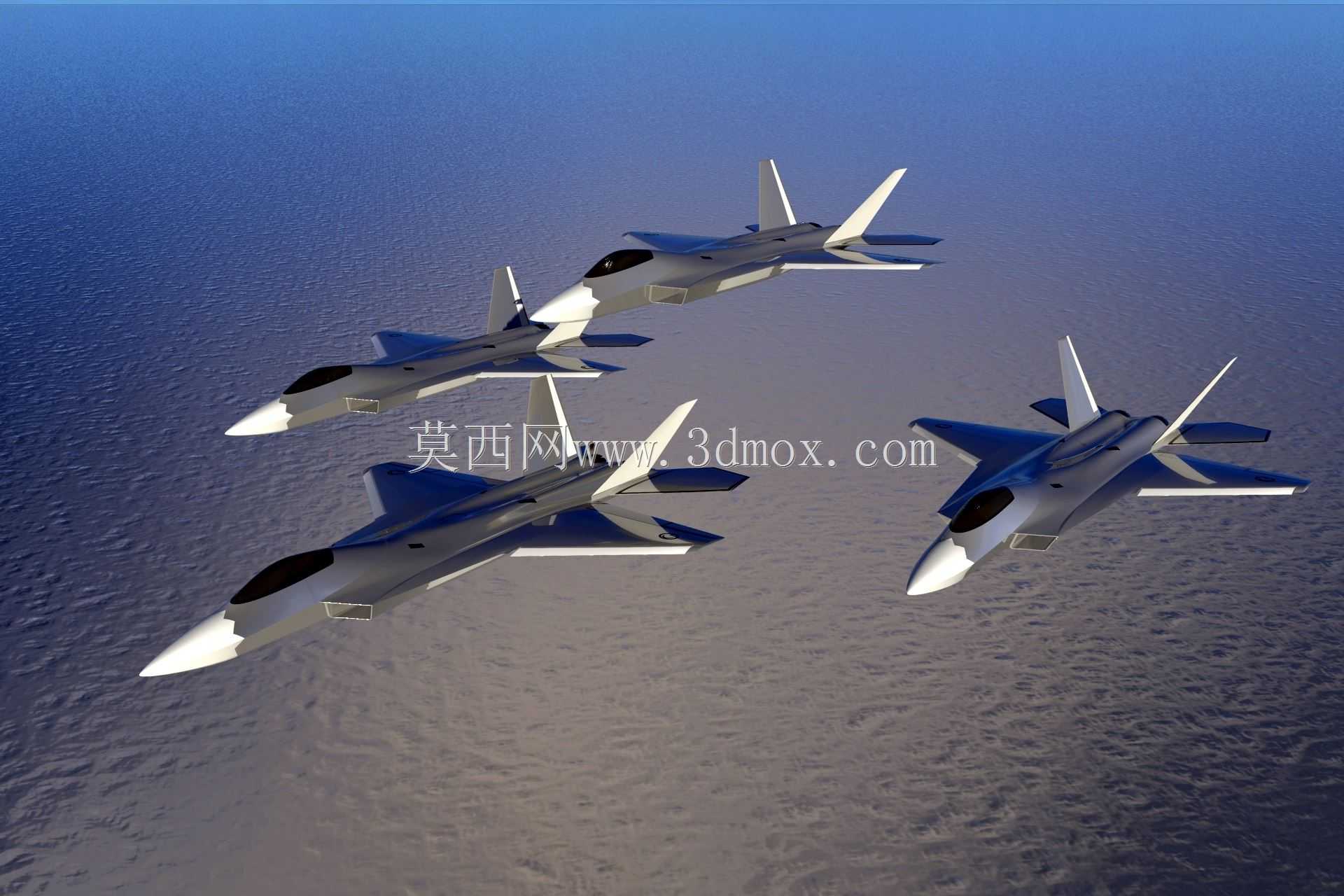

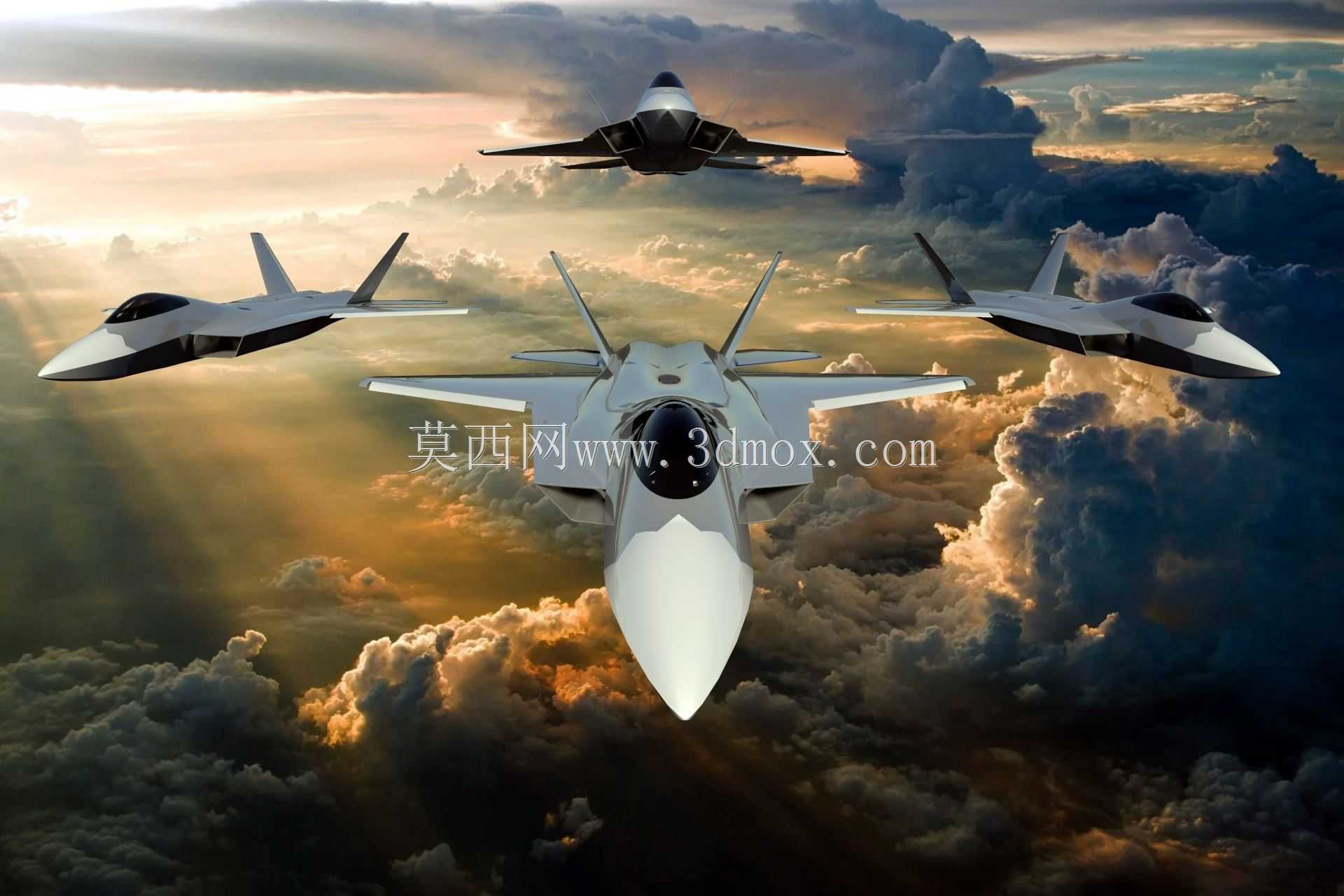

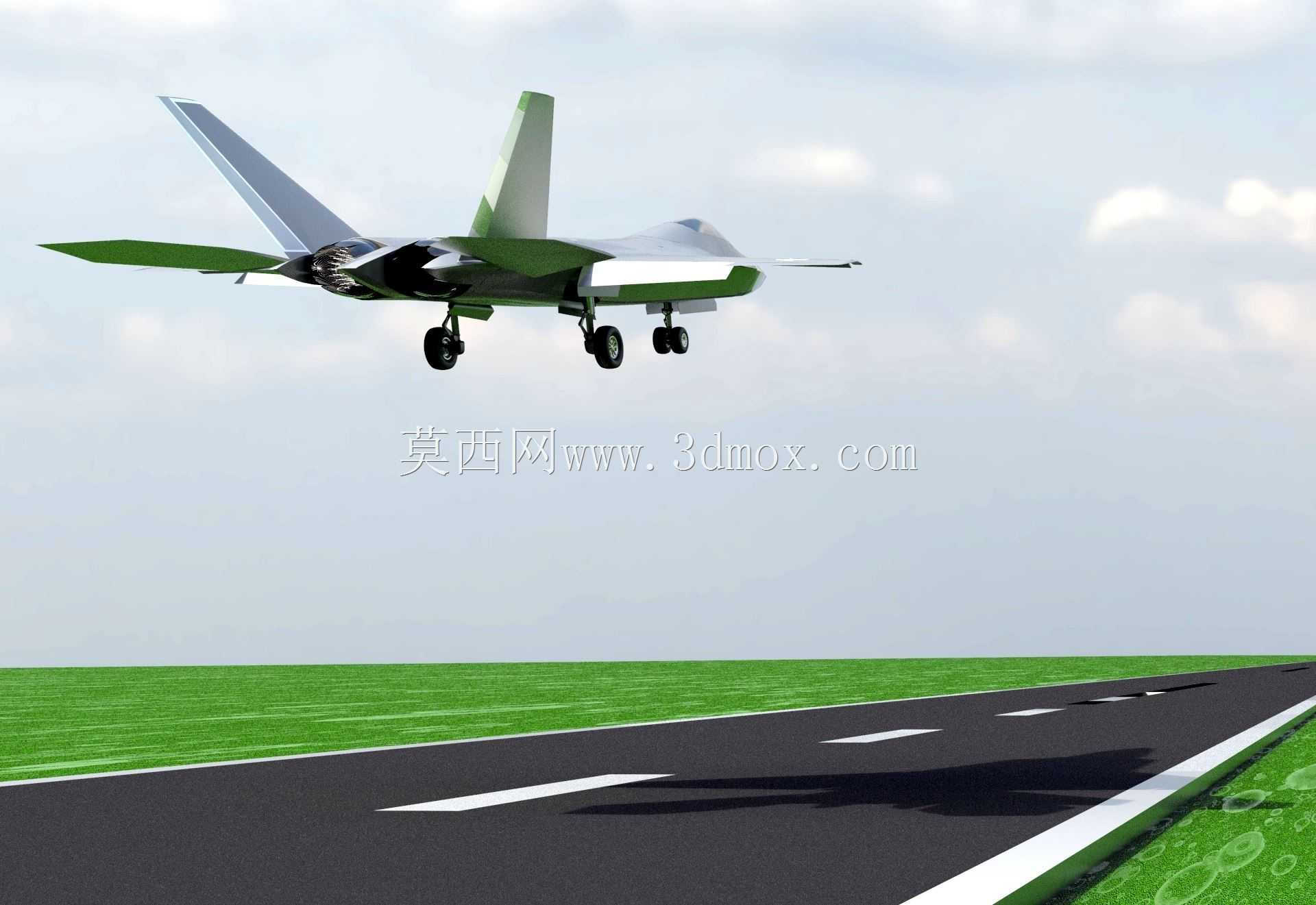

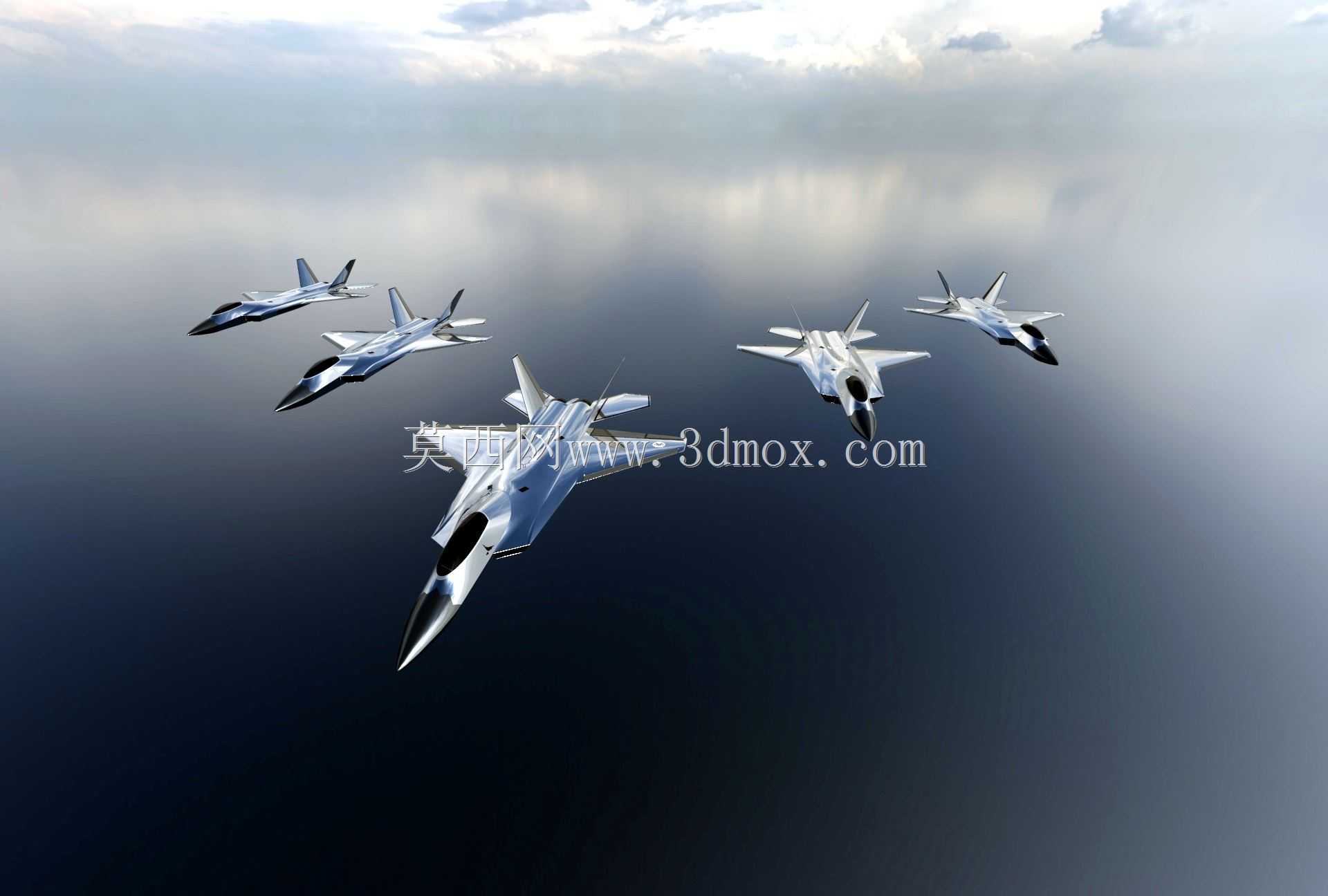

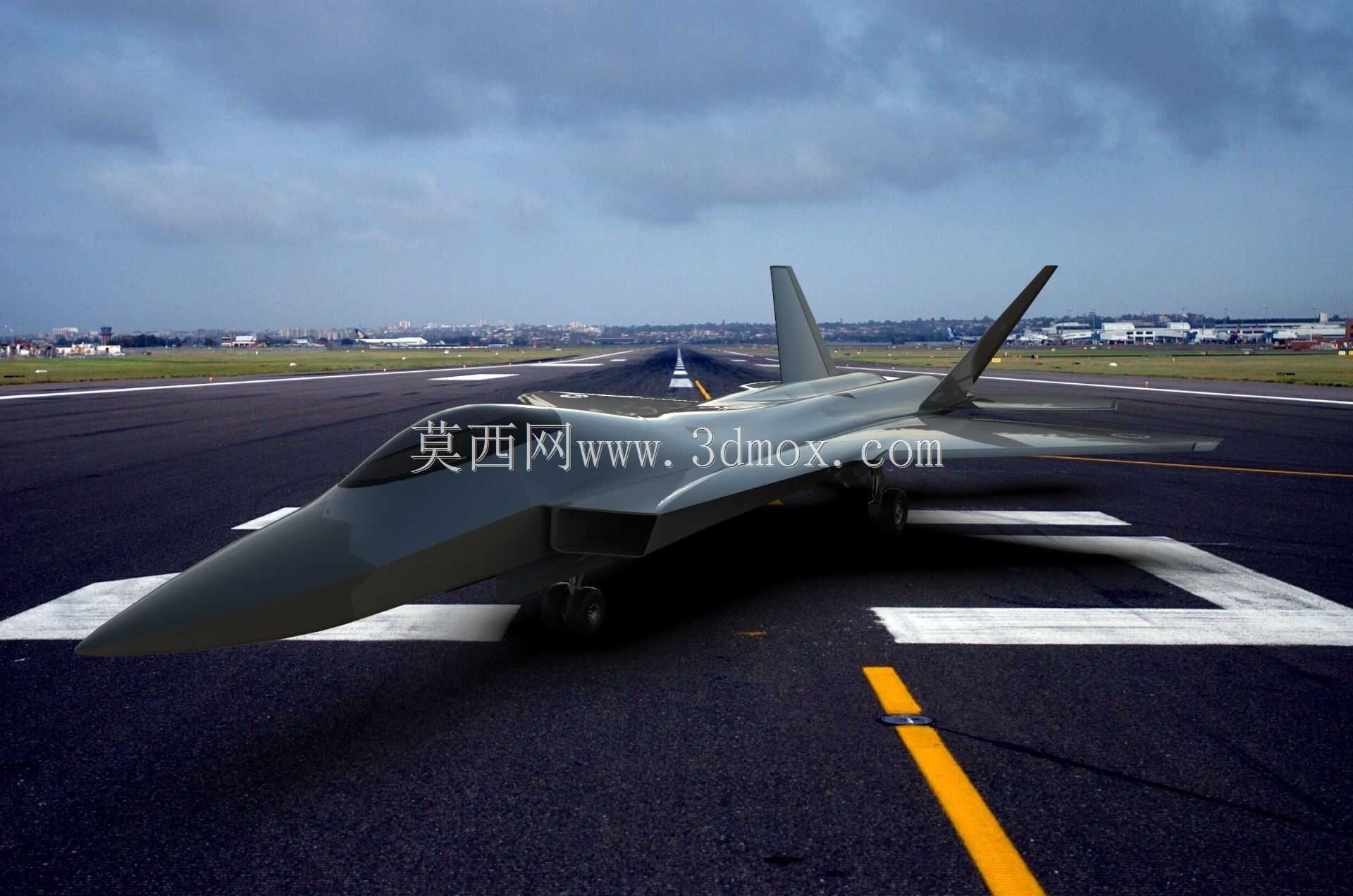

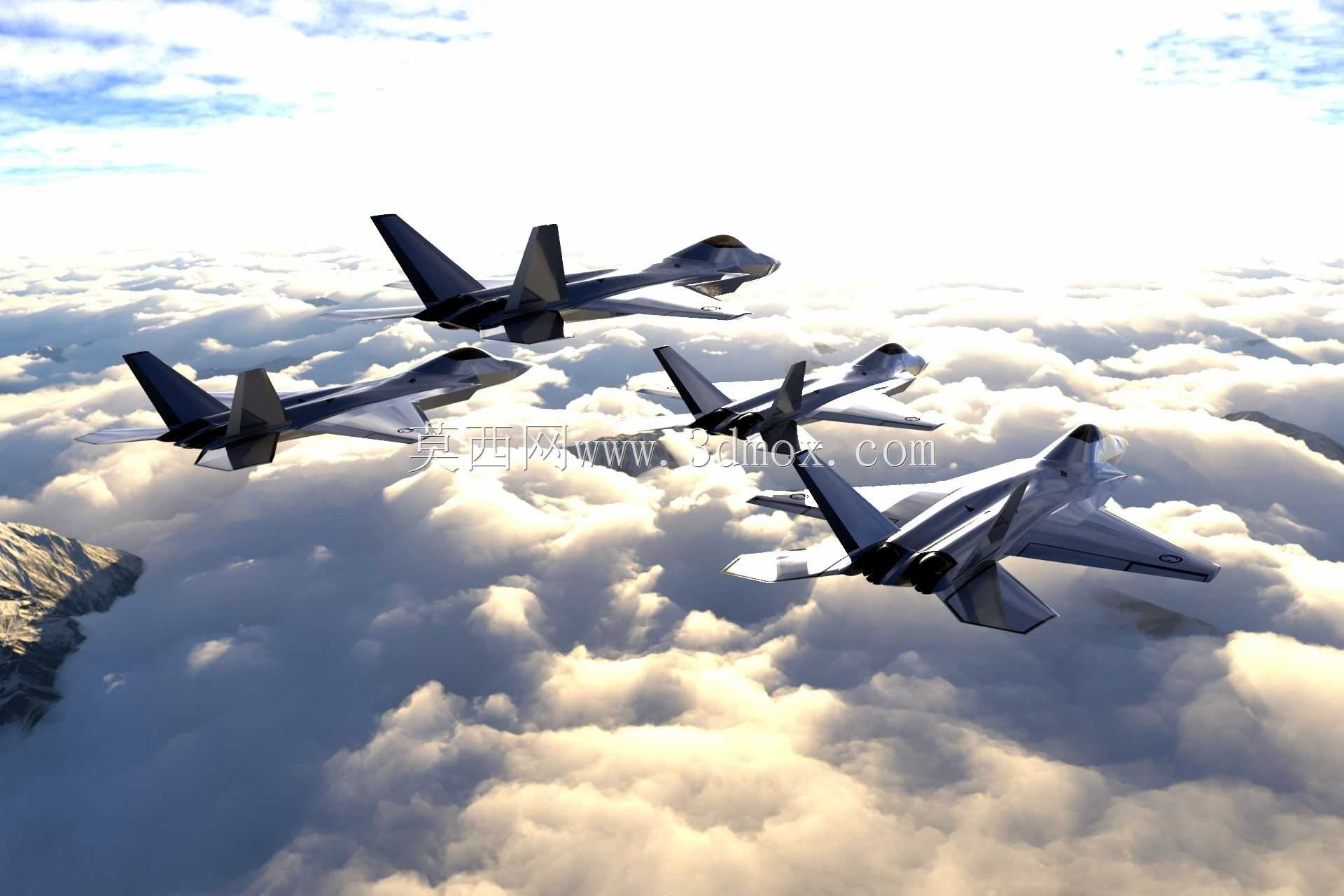

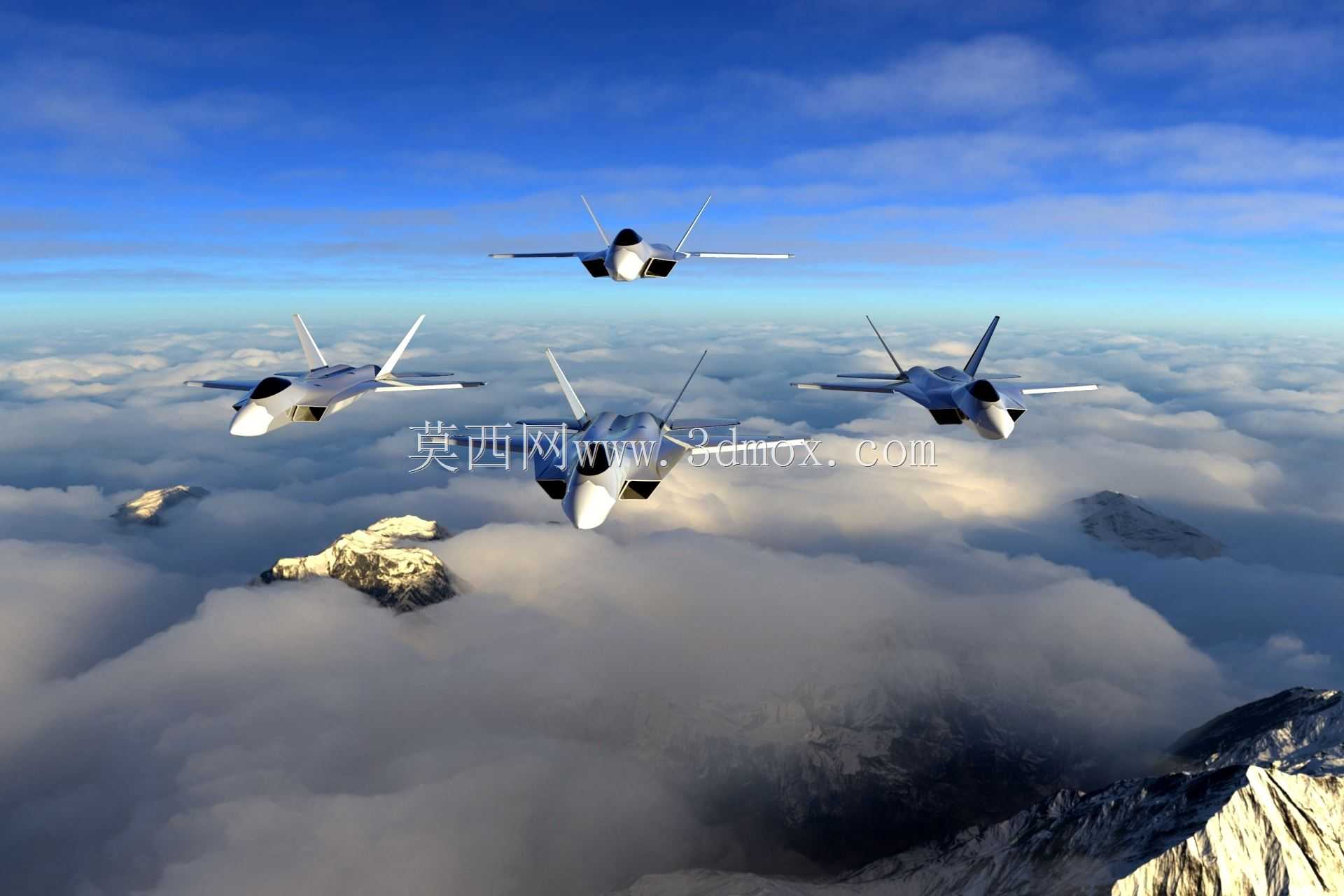

土耳其MMU TF-X隐身战斗机外观结构建模

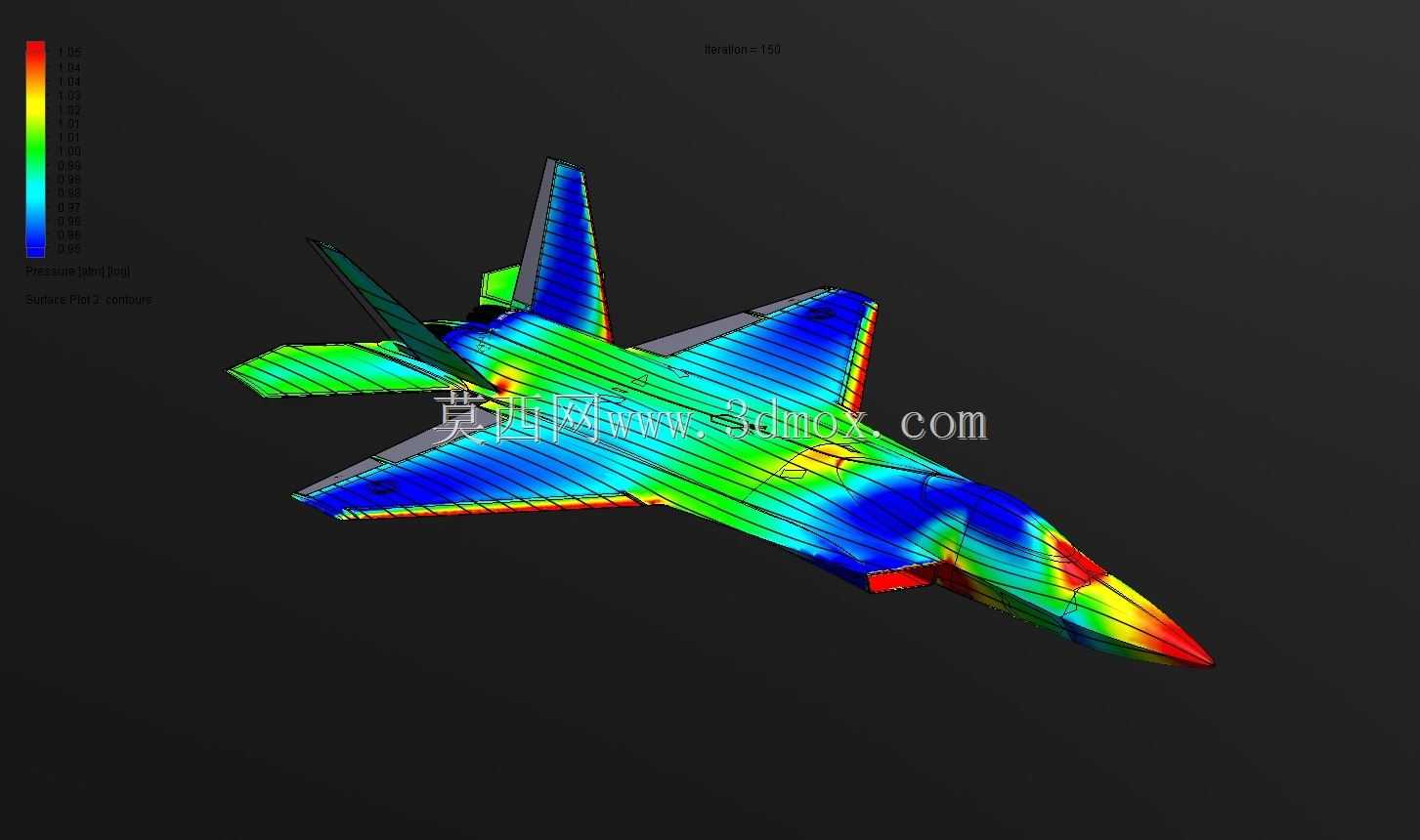

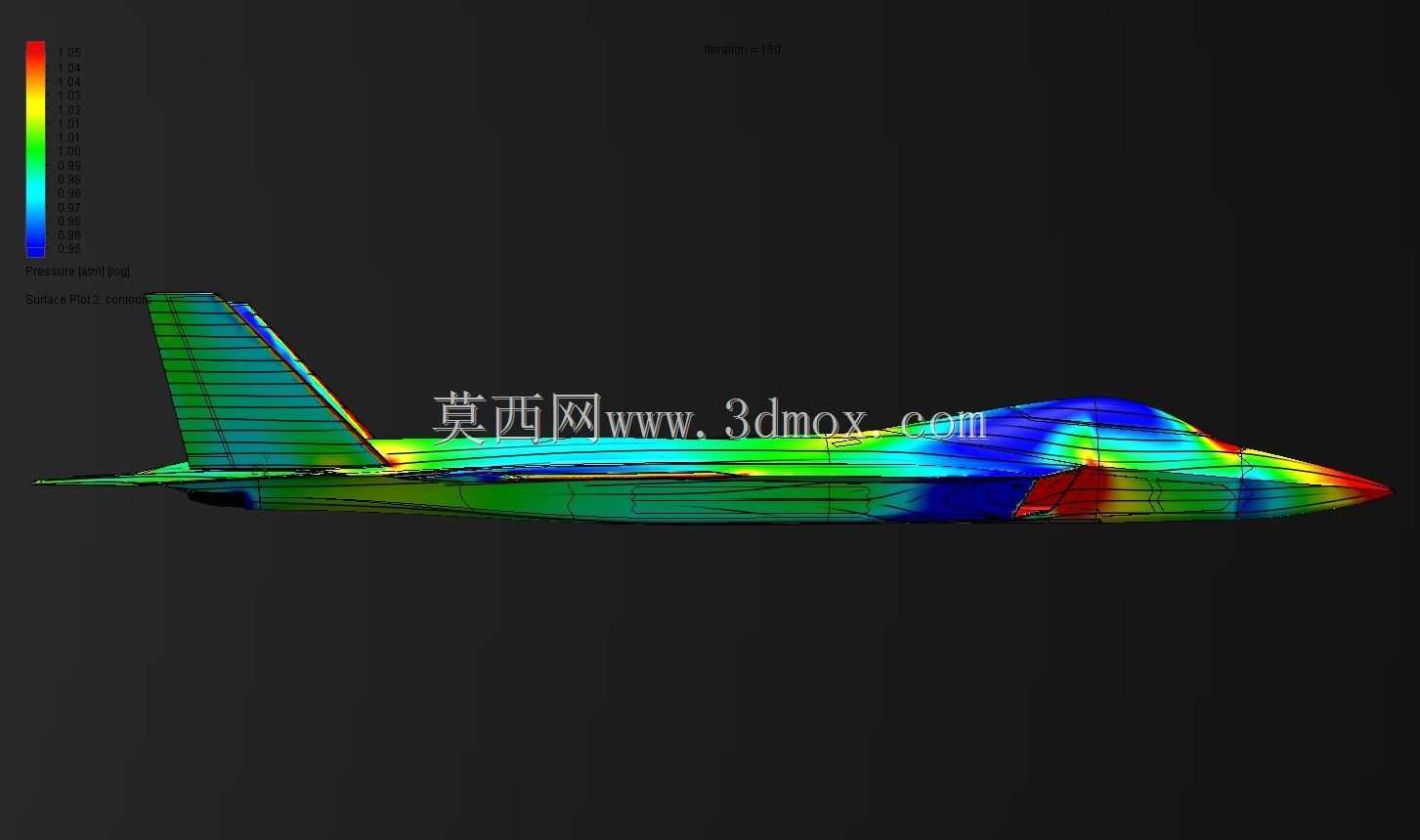

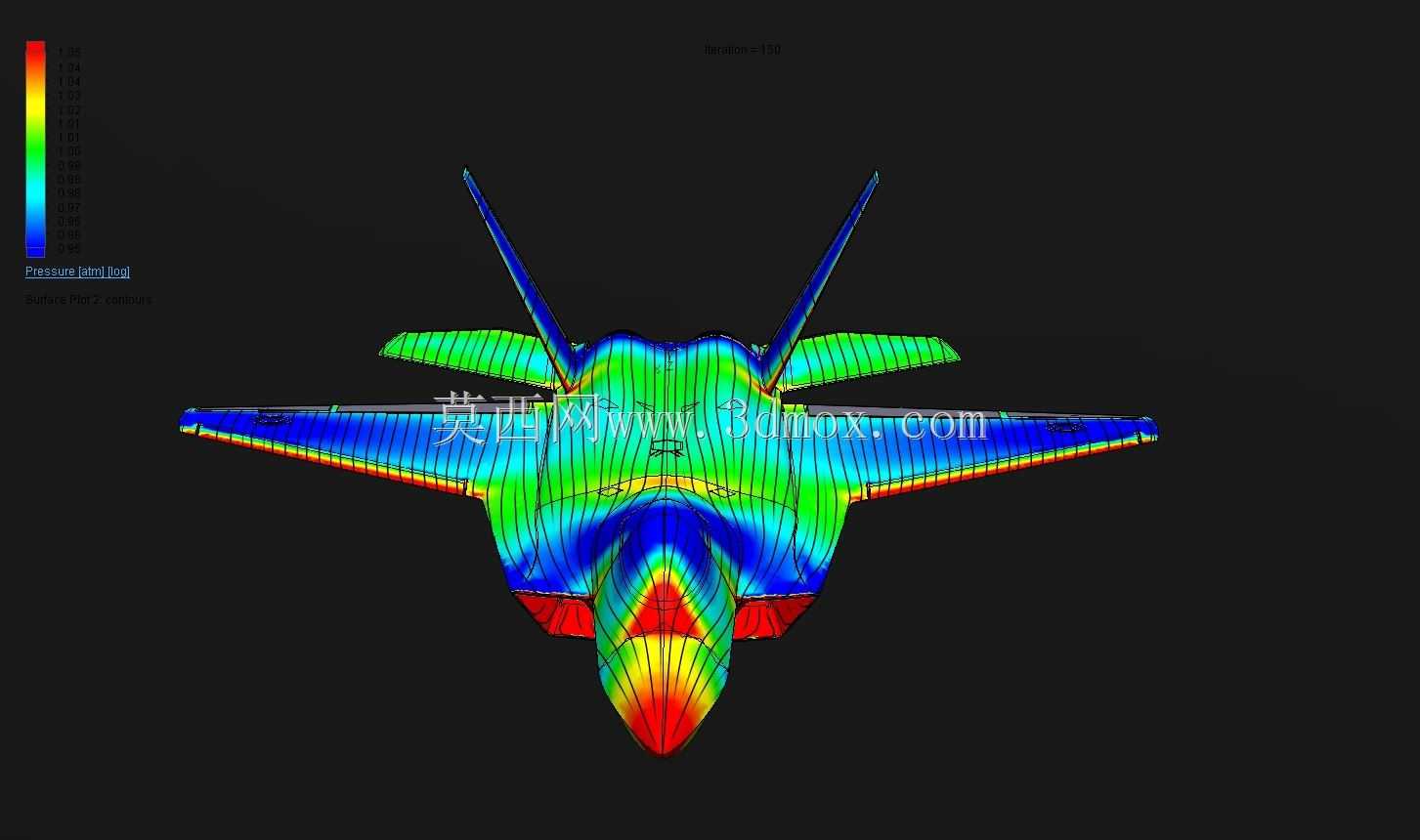

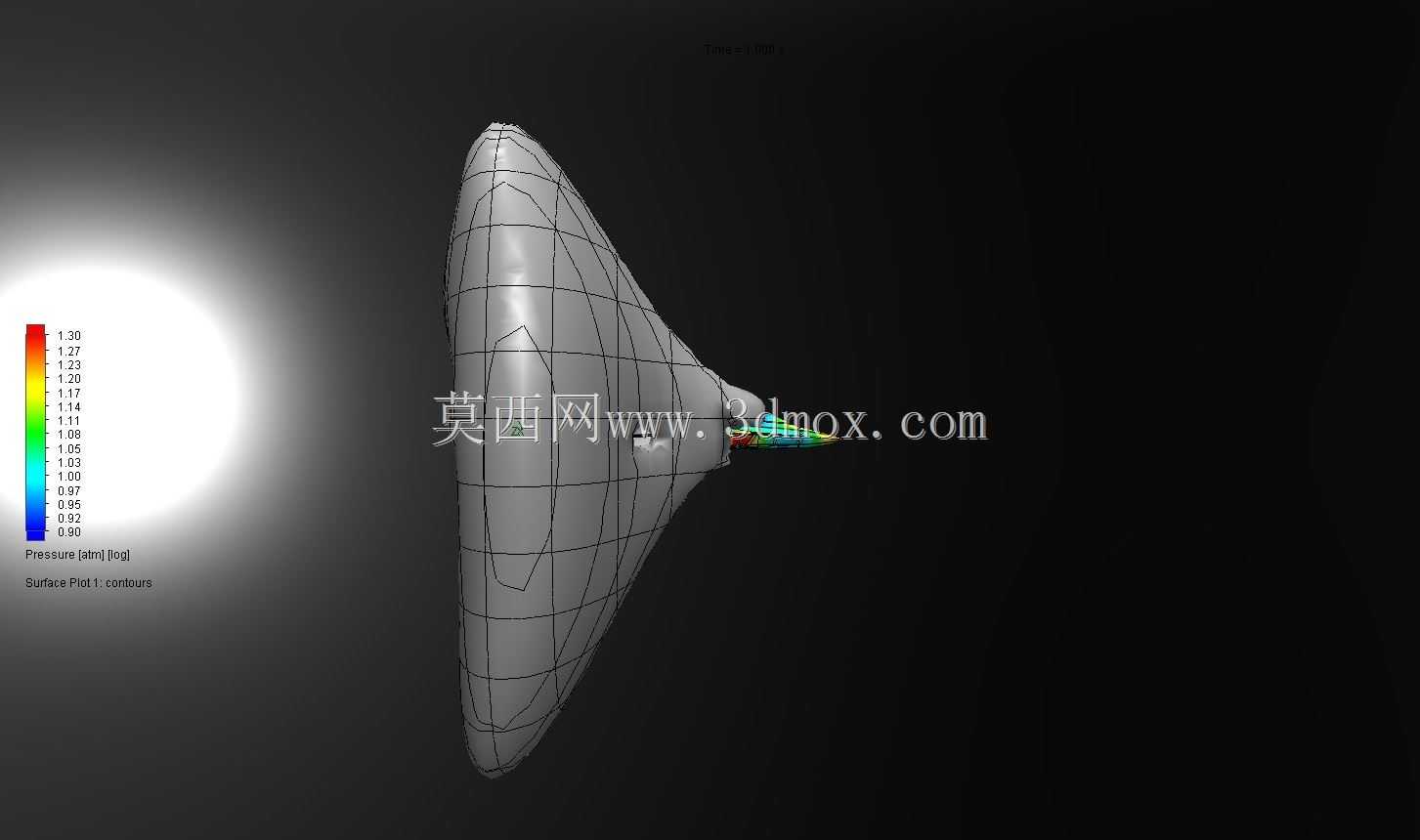

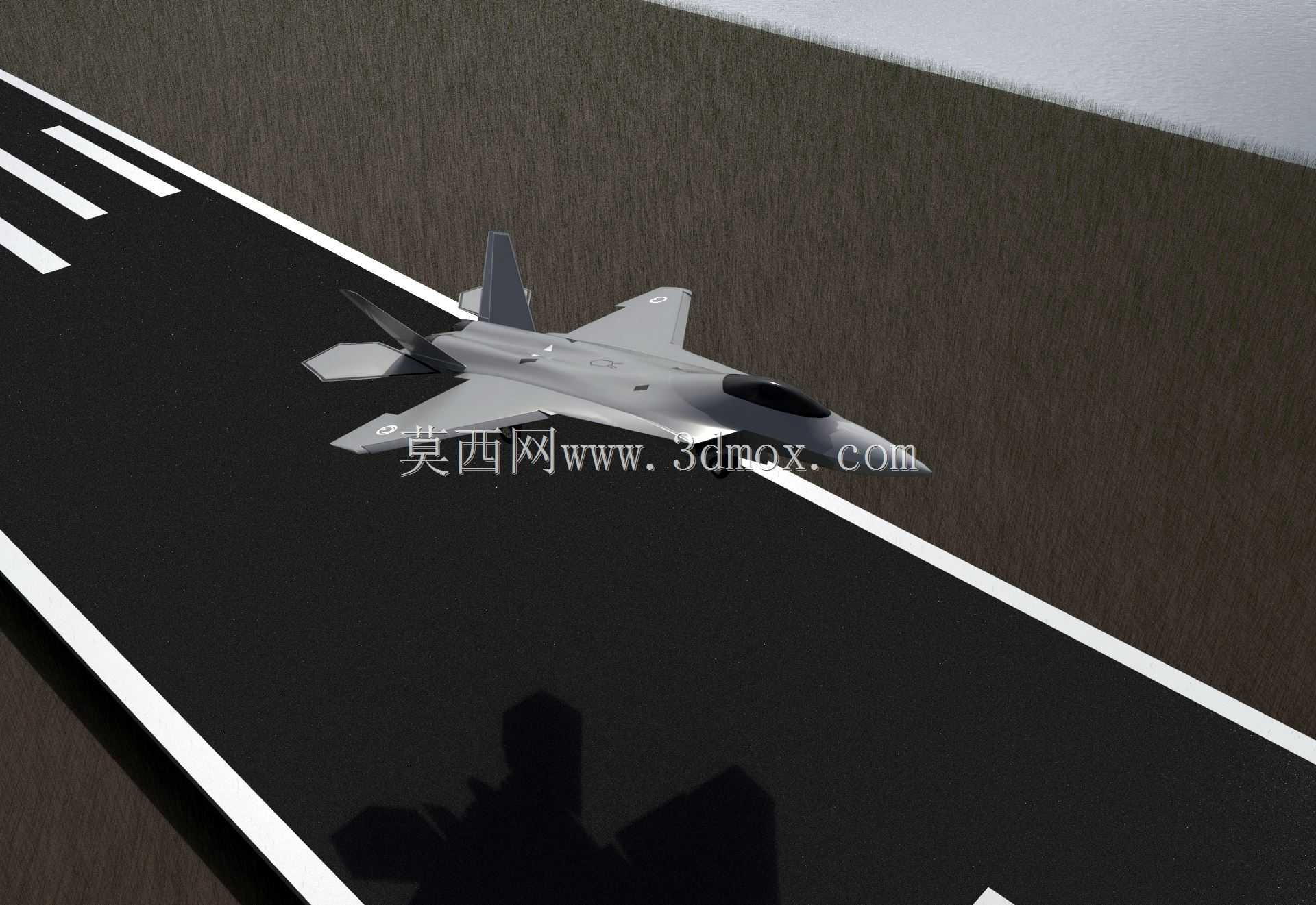

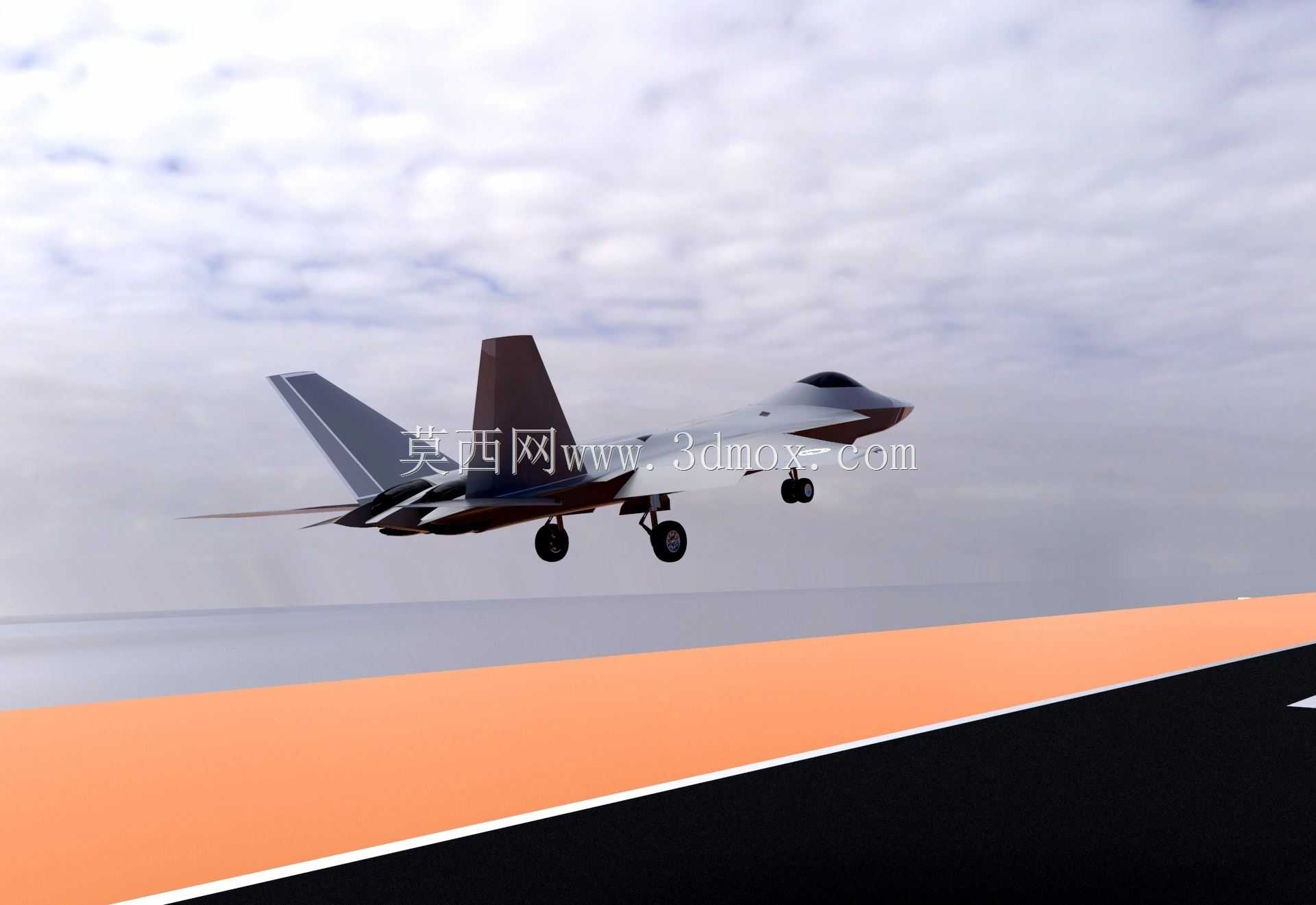

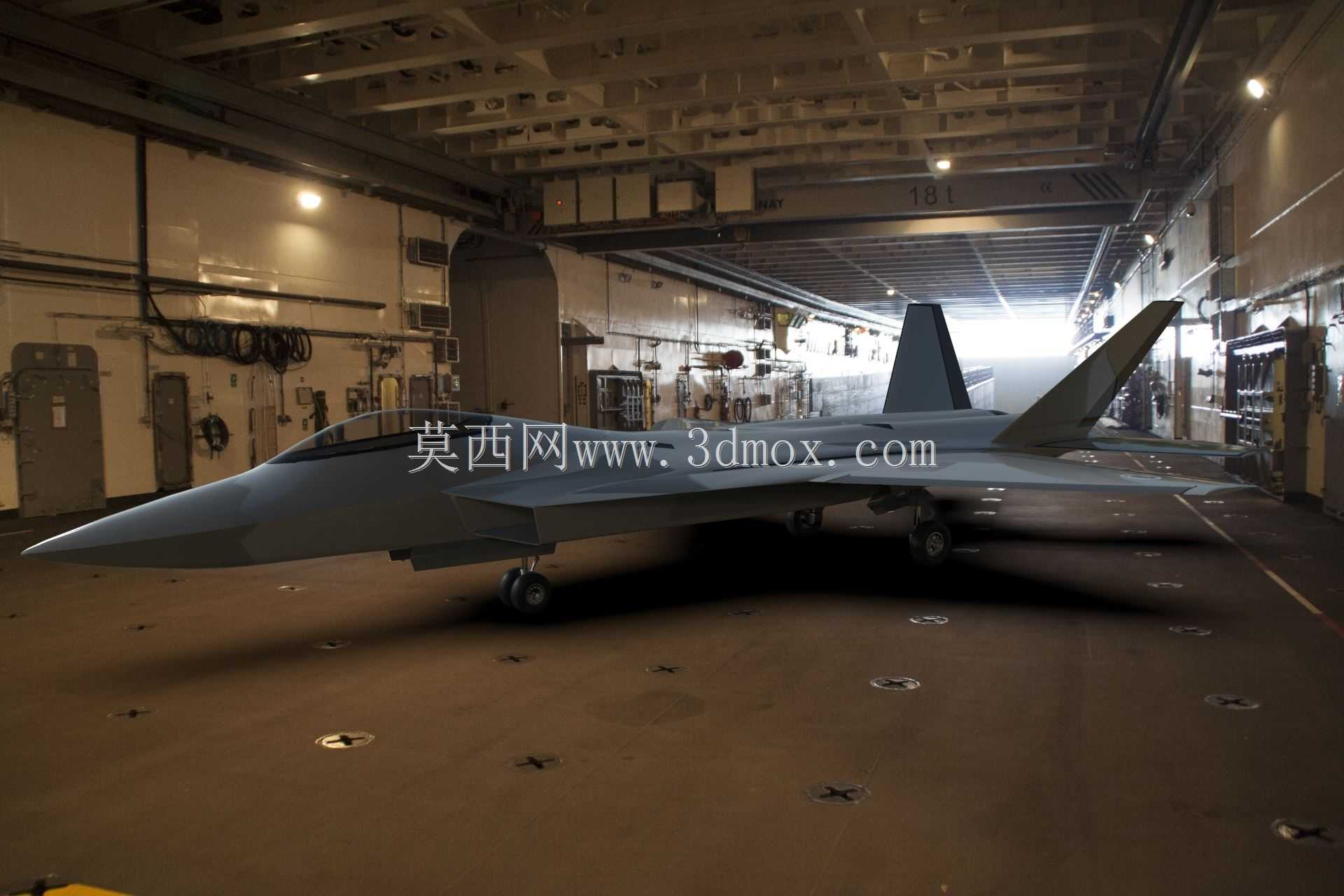

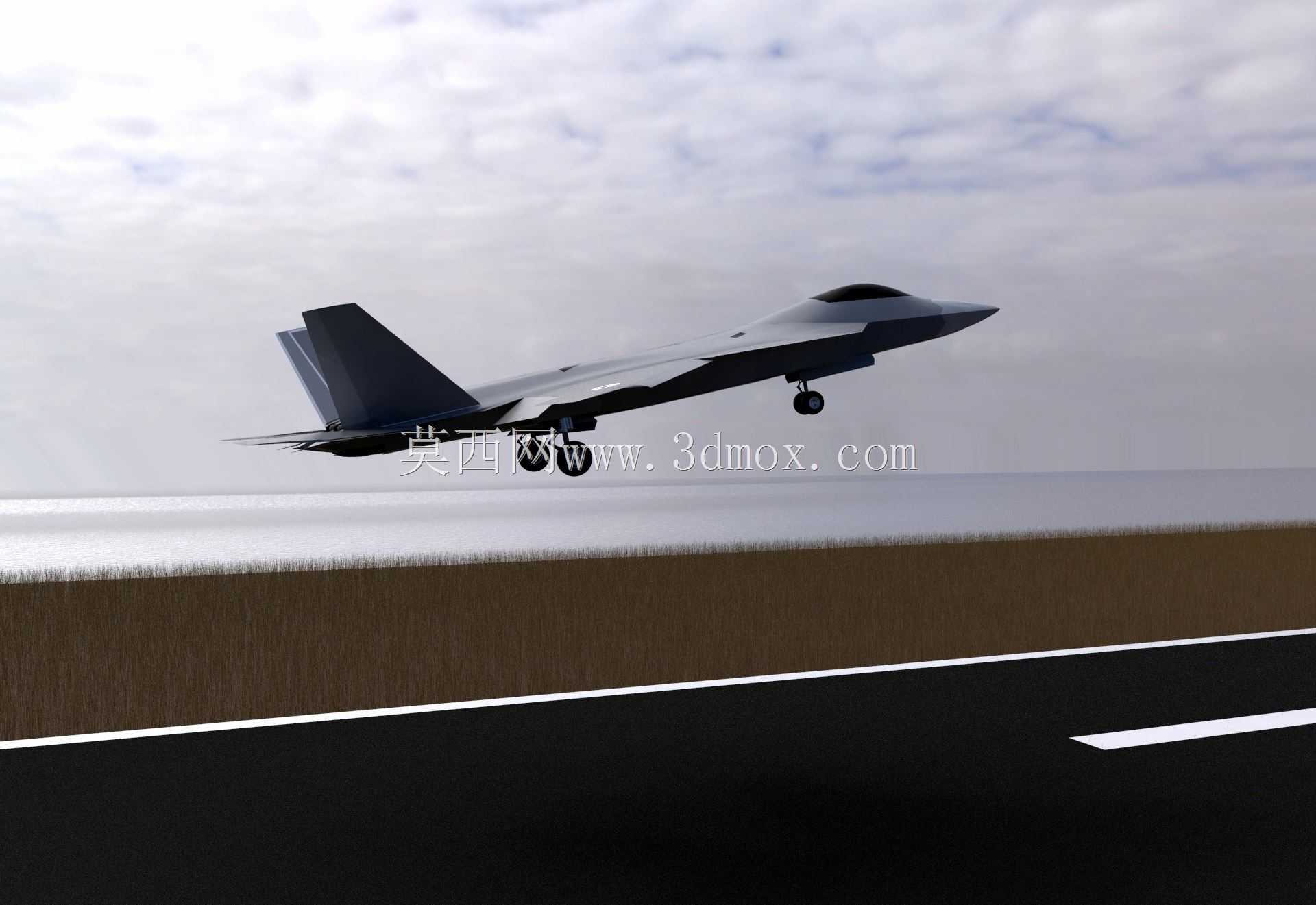

　　本次建模围绕土耳其MMU TF-X第五代隐身战斗机的外观气动结构展开，在建模过程中优先还原了该机型的低可探测性气动布局特征，没有直接套用现有公开的同代战机通用结构模板，而是结合该项目公开的原型展示特征，对机身棱边平行度、翼身融合过渡曲面、进气道鼓包修形、垂尾外倾角度等核心气动特征做了精准的曲面拟合。从航空装备研发的实际应用场景来看，这类高精度外观模型可用于前期气动仿真的前置验证环节，在方案迭代阶段，结构工程师可以依托该模型快速完成不同飞行姿态下的外流场初步计算，对比不同边条修形方案对涡流增升效果的影响，不需要在方案初期就投入大量资源做全参数化的细节建模，能够有效压缩方案论证阶段的周期。在实际用途层面，

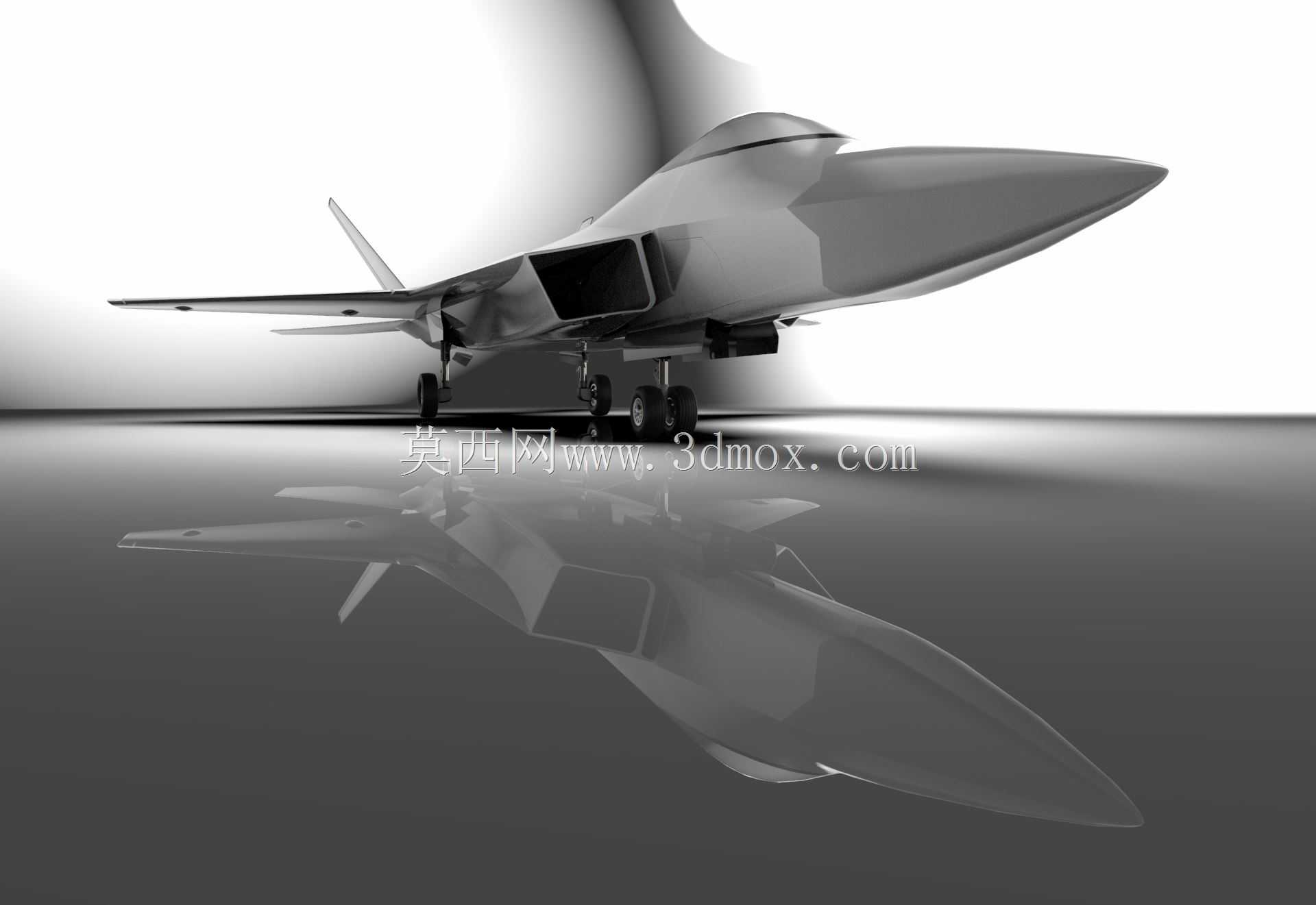

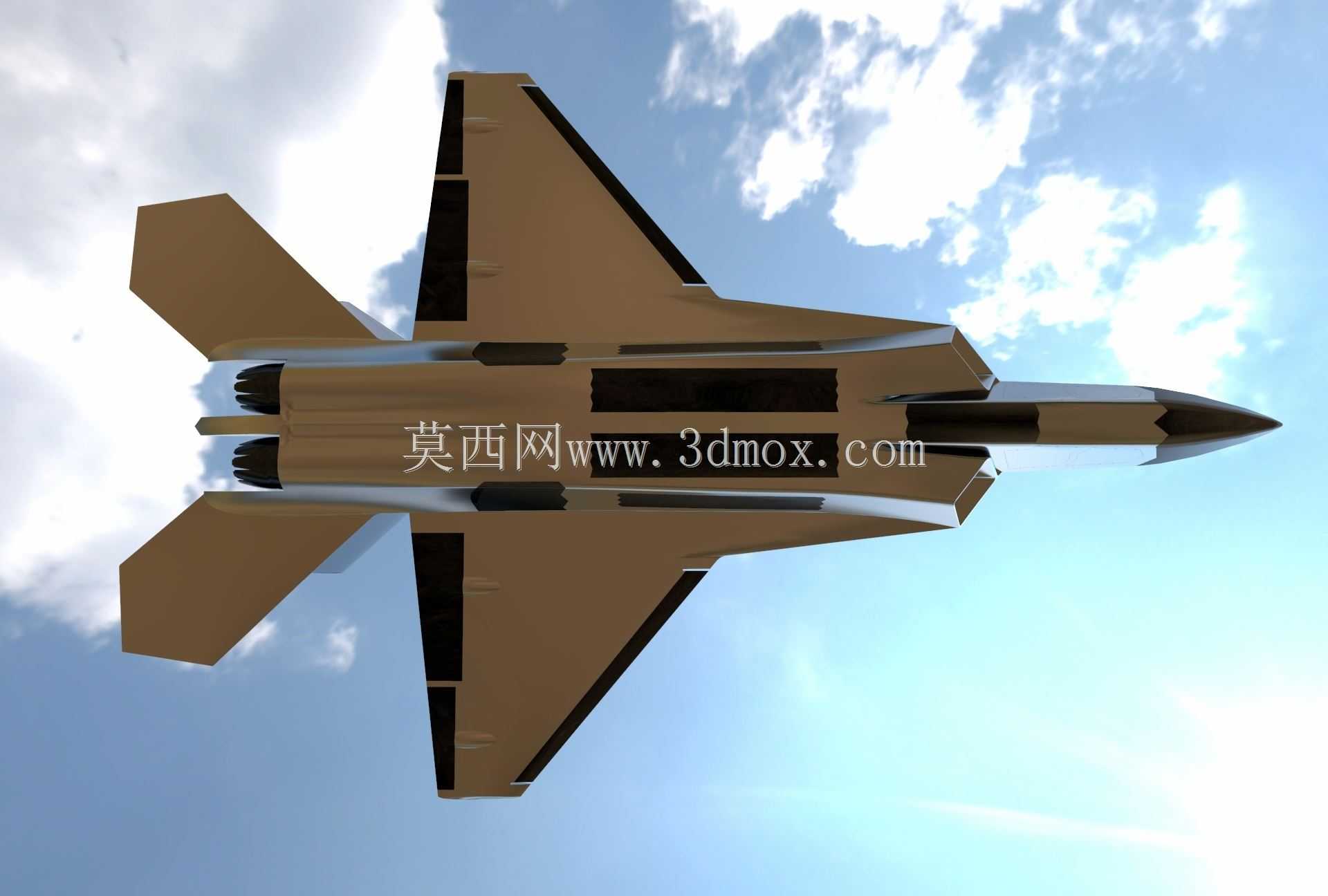

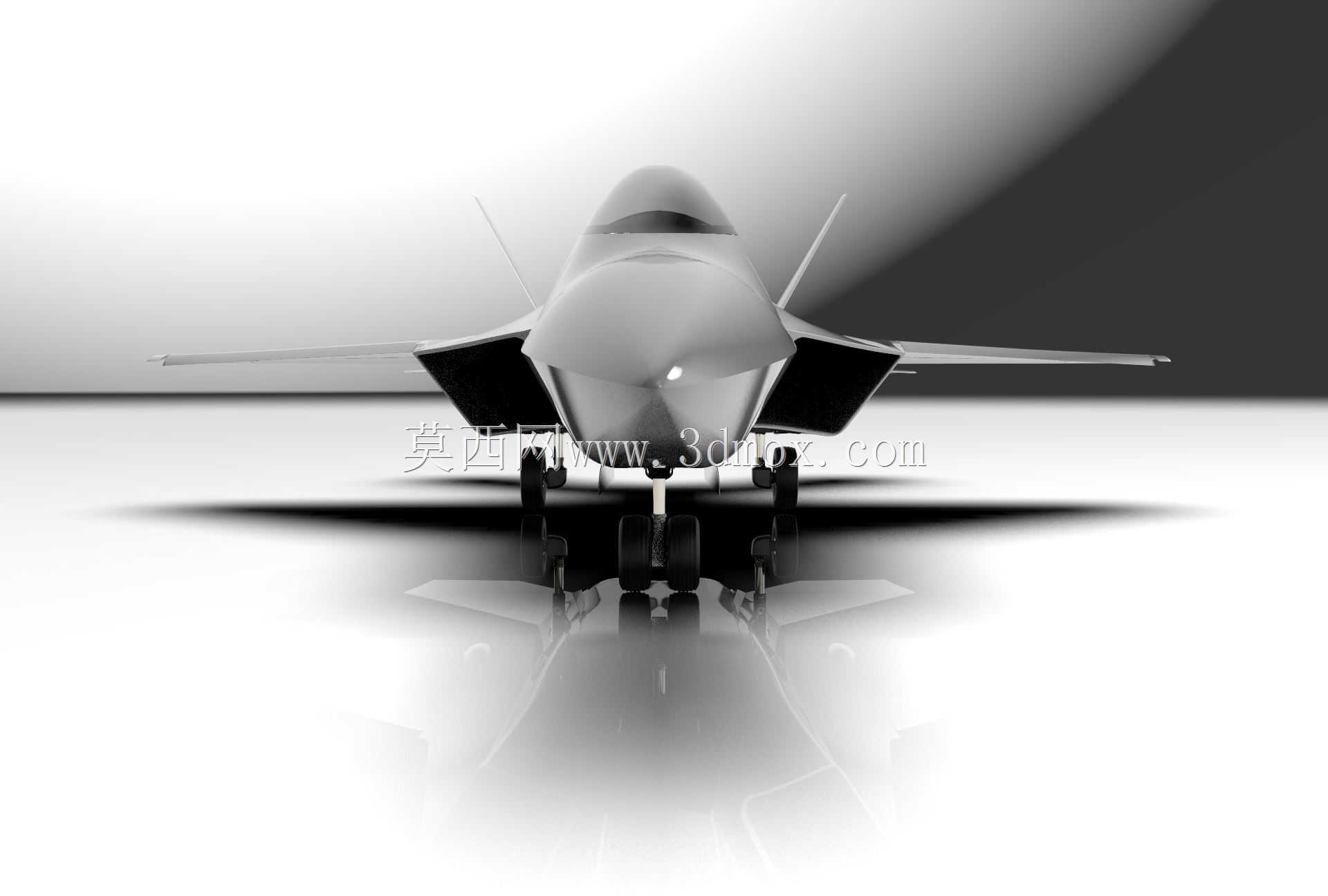

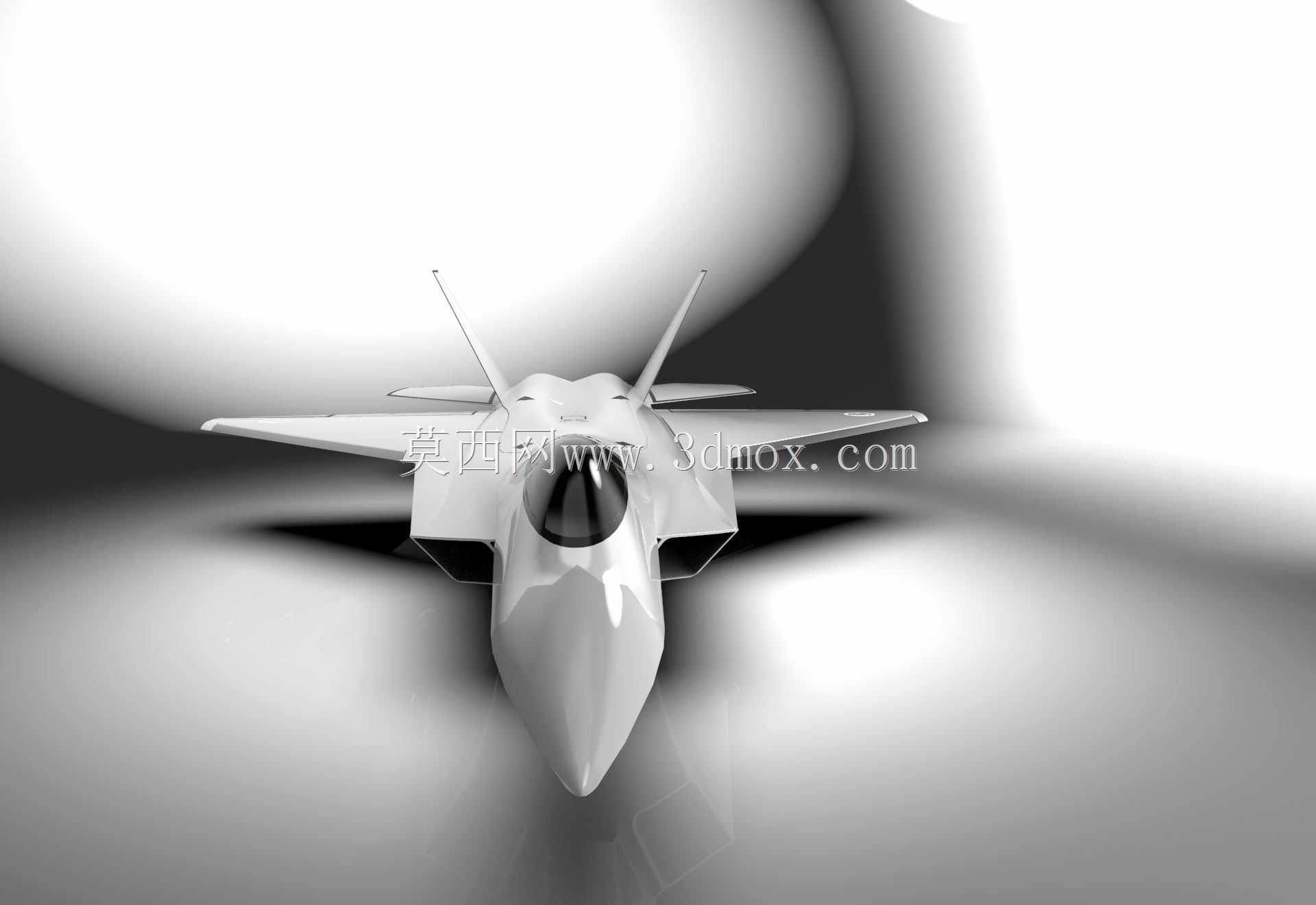

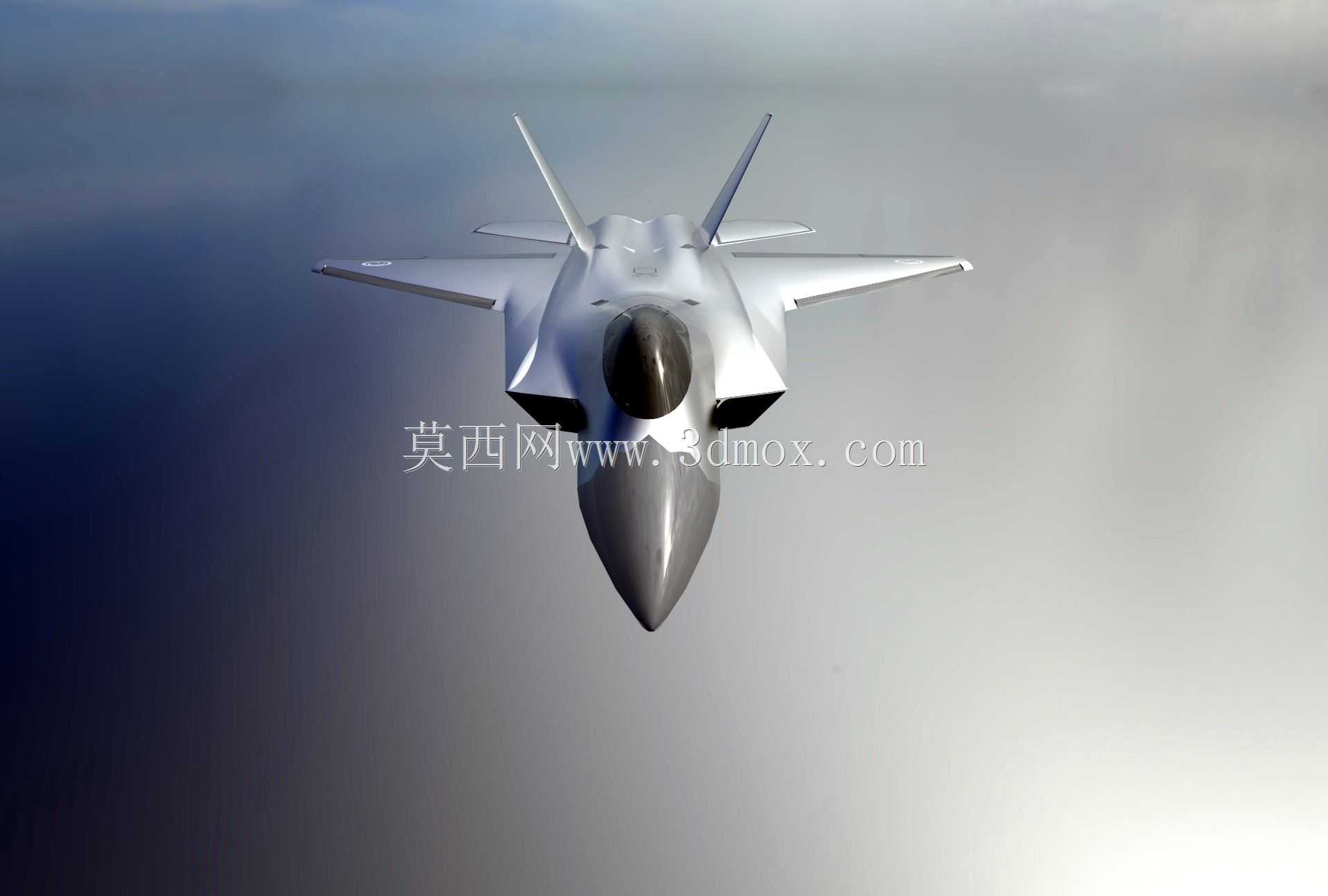

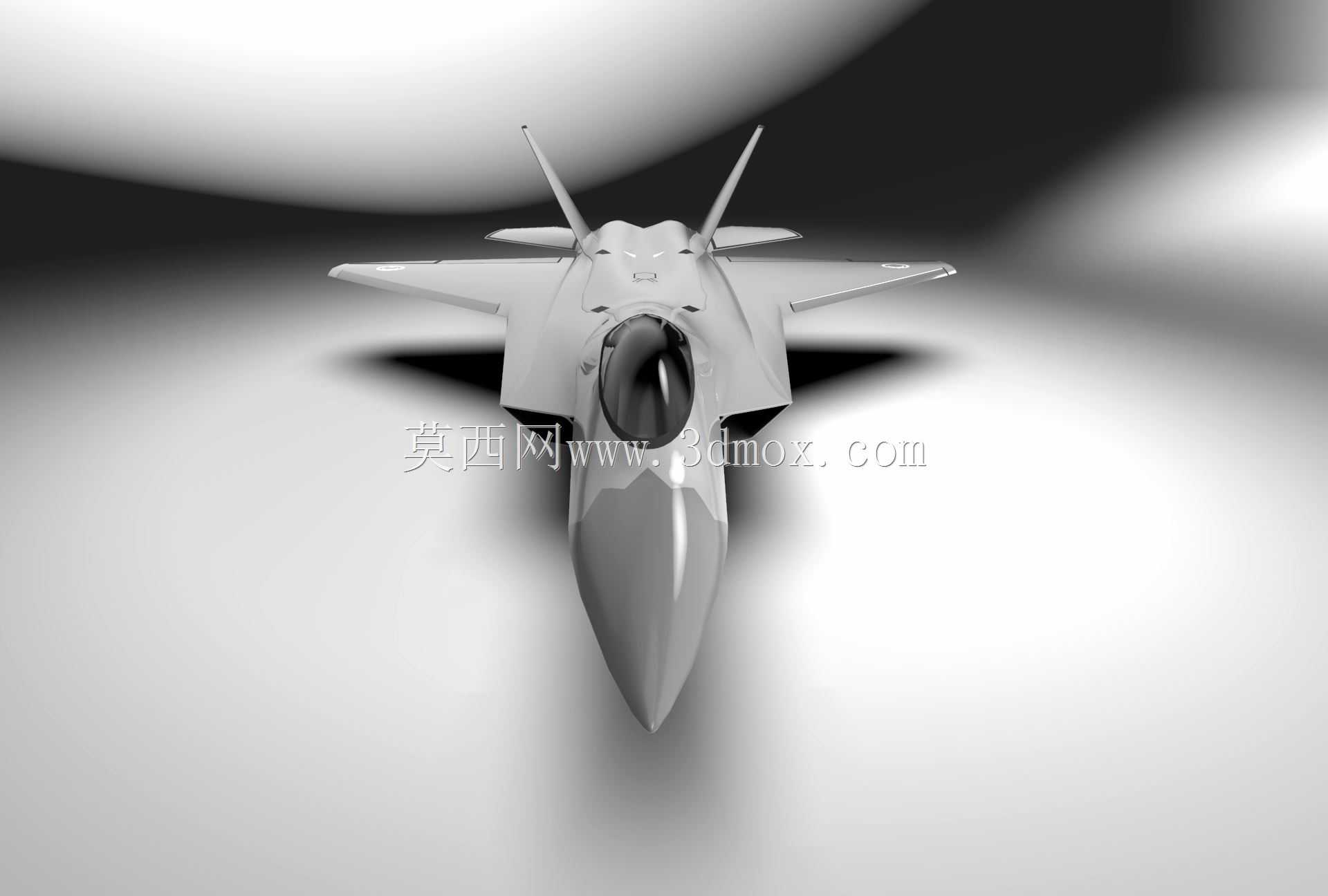

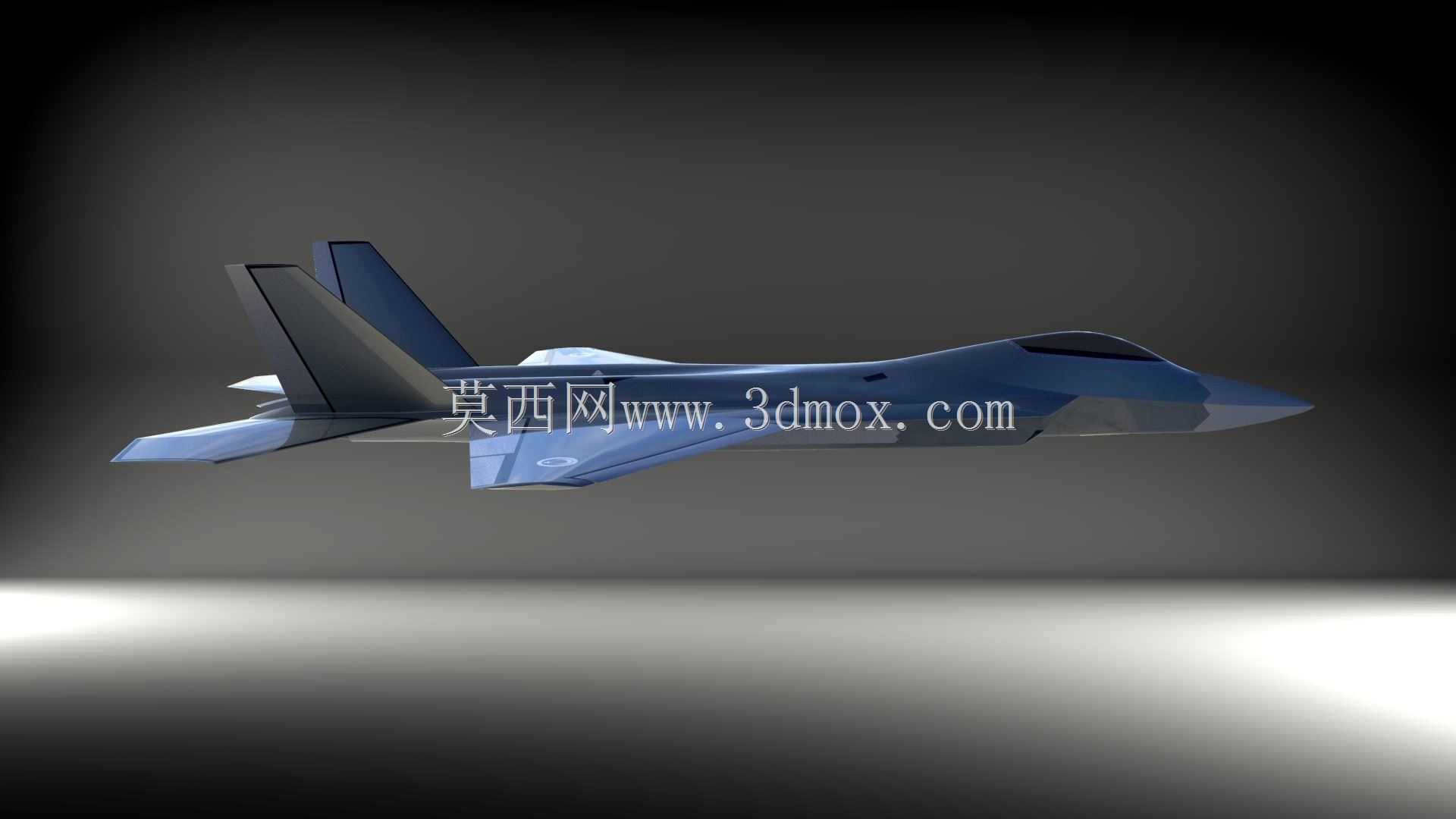

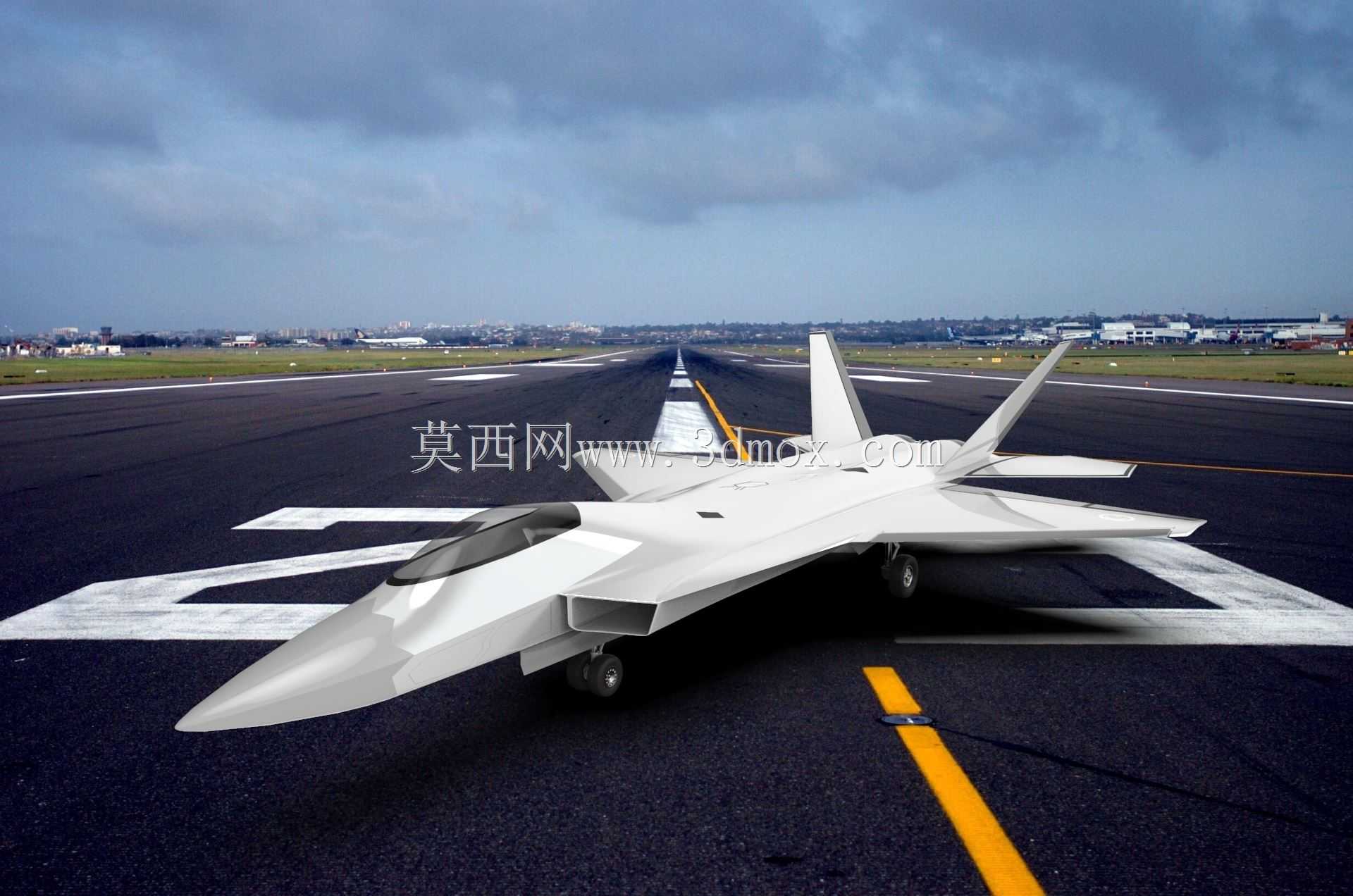

　　该模型覆盖了战机从机头雷达罩到尾喷口的完整外轮廓边界，机头部分按照隐身战机常用的菱形截面修形，棱边与进气道上沿、主翼前缘、平尾前缘保持严格的平行设计，确保雷达反射波的集中管控；进气道采用了无附面层隔道的鼓包设计，鼓包曲面的压缩角度经过多轮调整，既能够在亚音速和跨音速飞行阶段有效推开附面层气流，减少进气道内的气流畸变，也能通过鼓包的曲面遮挡发动机压气机叶片，降低正面雷达反射截面积。主翼采用梯形翼设计，前缘后掠角度兼顾了超音速冲刺的低阻力需求和亚音速巡航阶段的升阻比特性，机翼后缘的襟翼、副翼作动面的分割线也做了锯齿化处理，和整机的棱边平行设计逻辑保持一致；外倾双垂尾的倾斜角度经过测算，既能够避免大迎角飞行阶段机身对垂尾的气流遮挡，

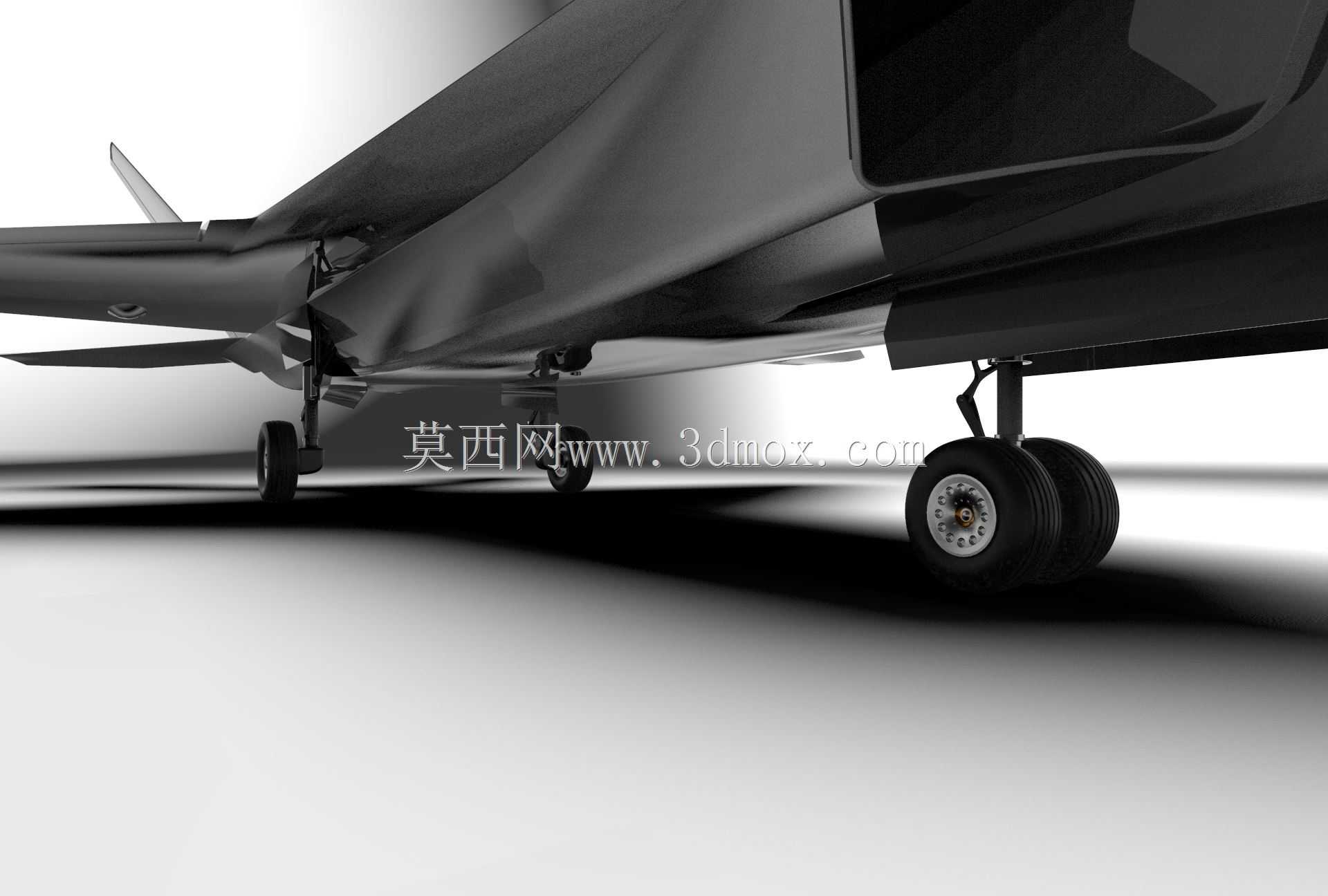

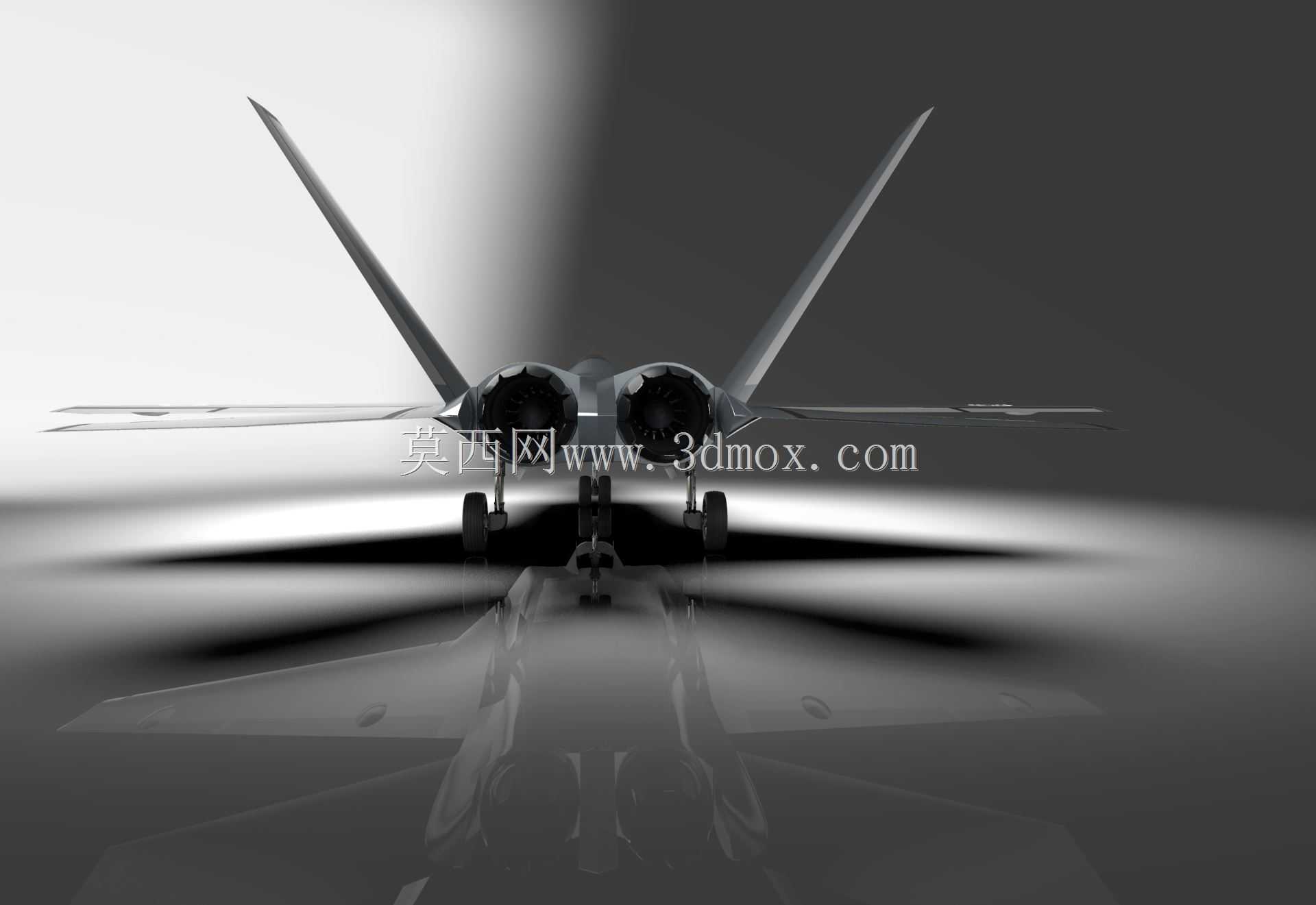

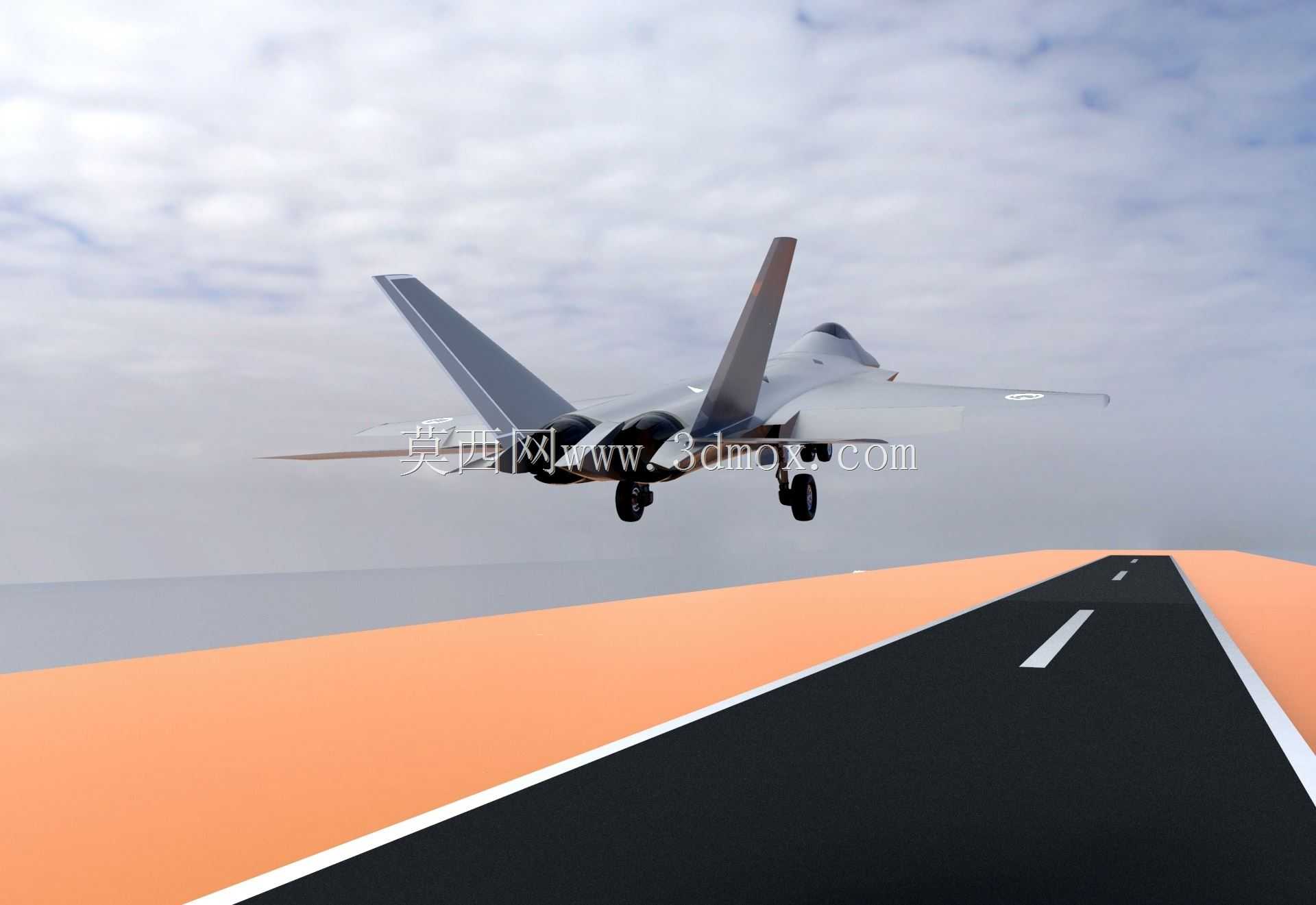

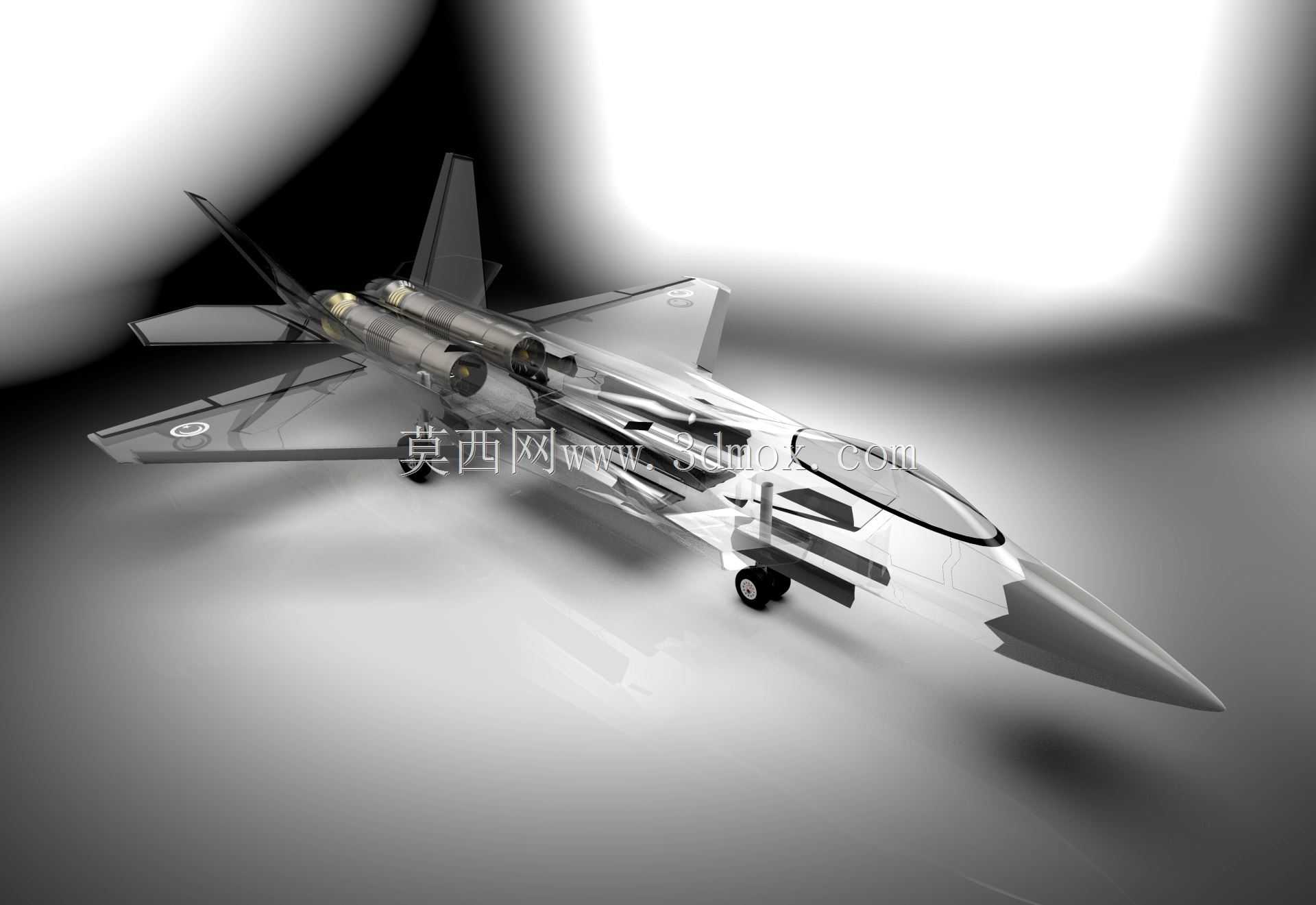

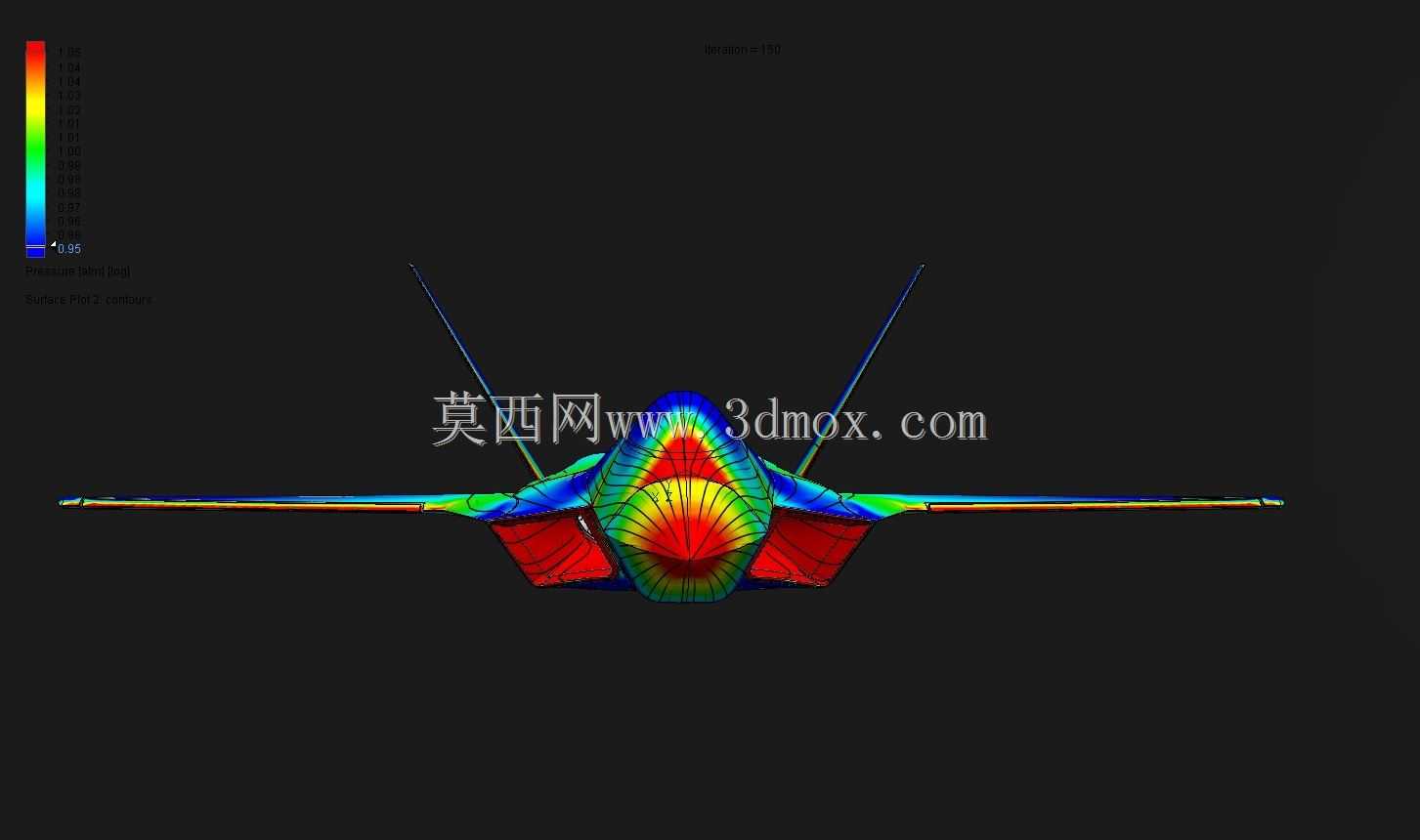

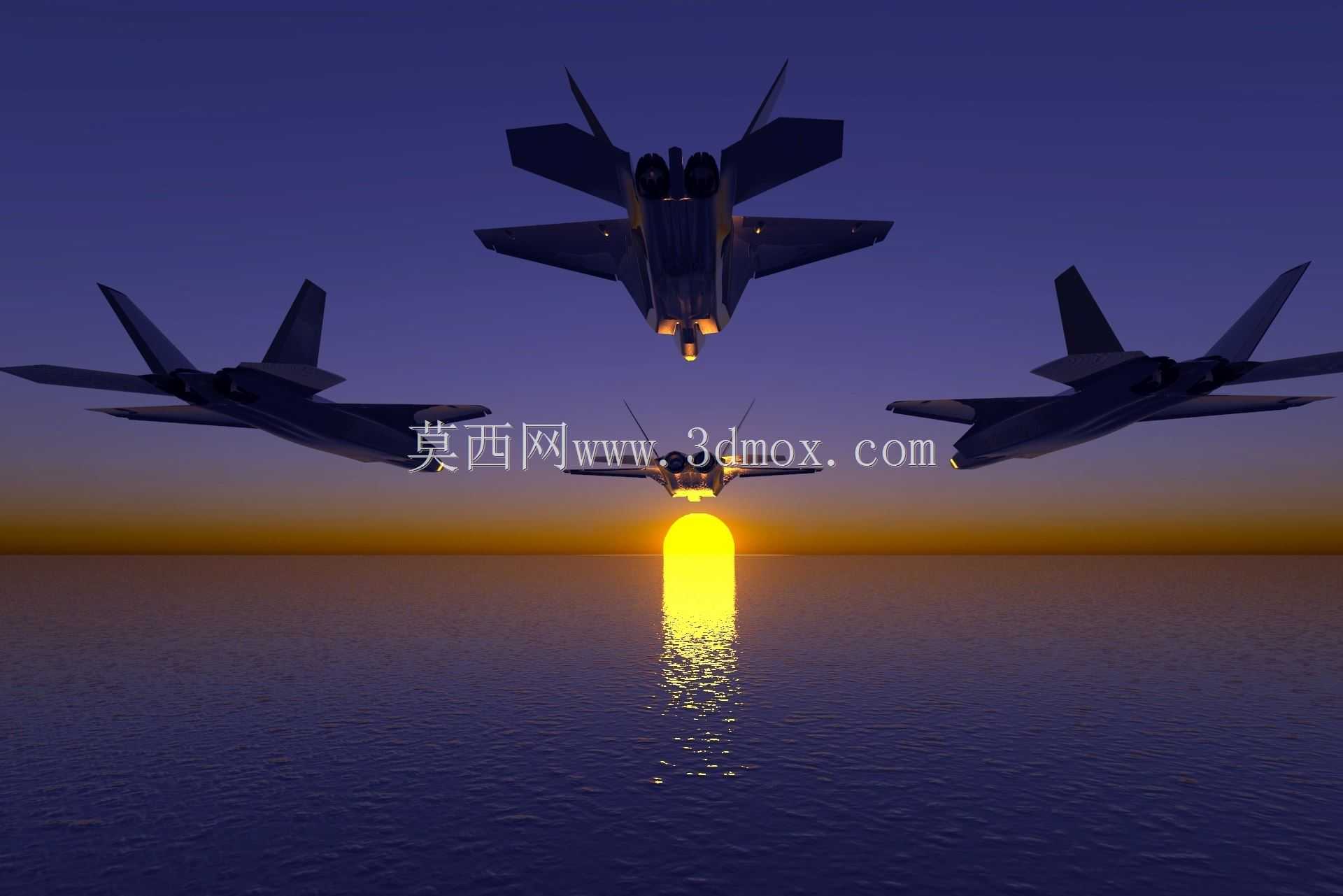

　　保障航向稳定性，也能将侧向照射的雷达波反射到非威胁方向，提升侧向隐身能力。建模过程中对机身的安装边界做了明确的区分，机身弹舱的轮廓位置按照公开的原型机尺寸预留了合理的内部空间边界，起落架舱的位置也对应做了外轮廓的凹陷标识，方便后续做内部结构的工程师直接在该模型基础上拆分内部承力结构、布置机载设备的安装点位，不需要重新调整外轮廓的曲面精度。尾喷口部分采用了锯齿状的修形设计，锯齿边的角度同样和整机棱边保持平行，既能够降低后向的雷达反射特征，也能在一定程度上加速高温喷流和外界冷空气的混合，降低红外辐射特征。在曲面建模的思路上，优先采用G2连续的曲面过渡处理翼身融合区域，避免出现曲面折角导致的气动阻力激增，

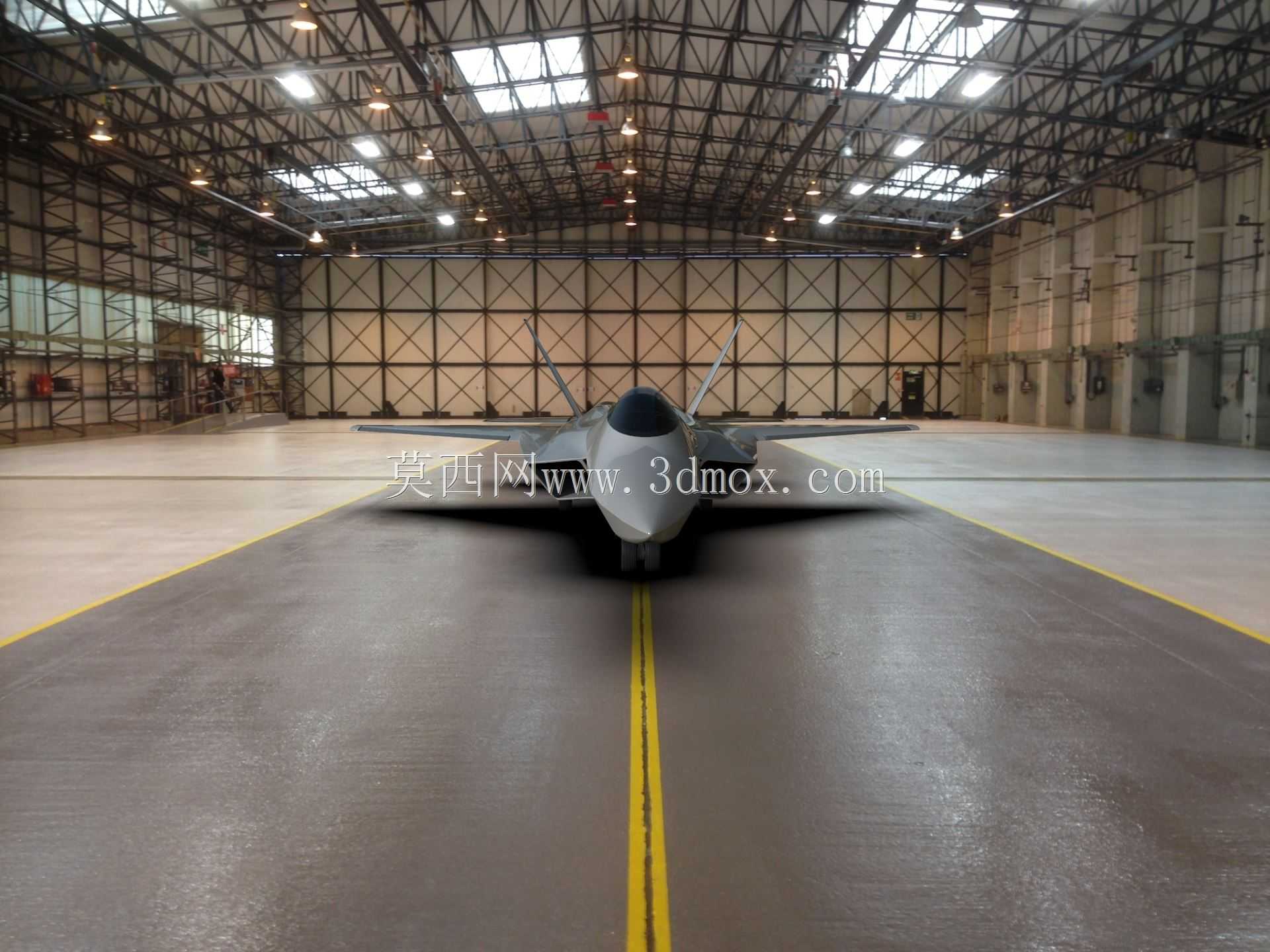

　　机身表面的检修舱门轮廓也都做了锯齿化的细节还原，贴合隐身战机的实际设计逻辑。从尺寸边界来看，模型严格按照公开的原型机参数控制整体长宽高比例，翼展、机身长度、垂尾高度的比例误差控制在极小范围内，能够直接用于展厅展示模型的3D打印前置校验，也可以作为航空科普类内容制作的基础素材，配合渲染模块可以快速生成不同飞行场景下的可视化效果。需要注意的是，该模型为外观近似模型，内部的承力框结构、航电设备布局、发动机内部结构并未做细化处理，主要聚焦于外气动相关的曲面特征还原，在做内部结构设计时，需要结合实际的机载设备尺寸、管路走向、承力载荷分布进一步调整内部空间，预留足够的设备安装间隙和维护操作空间，尤其是弹舱区域需要预留导弹挂架的作动行程空间，起落架舱需要预留起落架收放的运动干涉边界，避免后续结构设计出现空间冲突。
