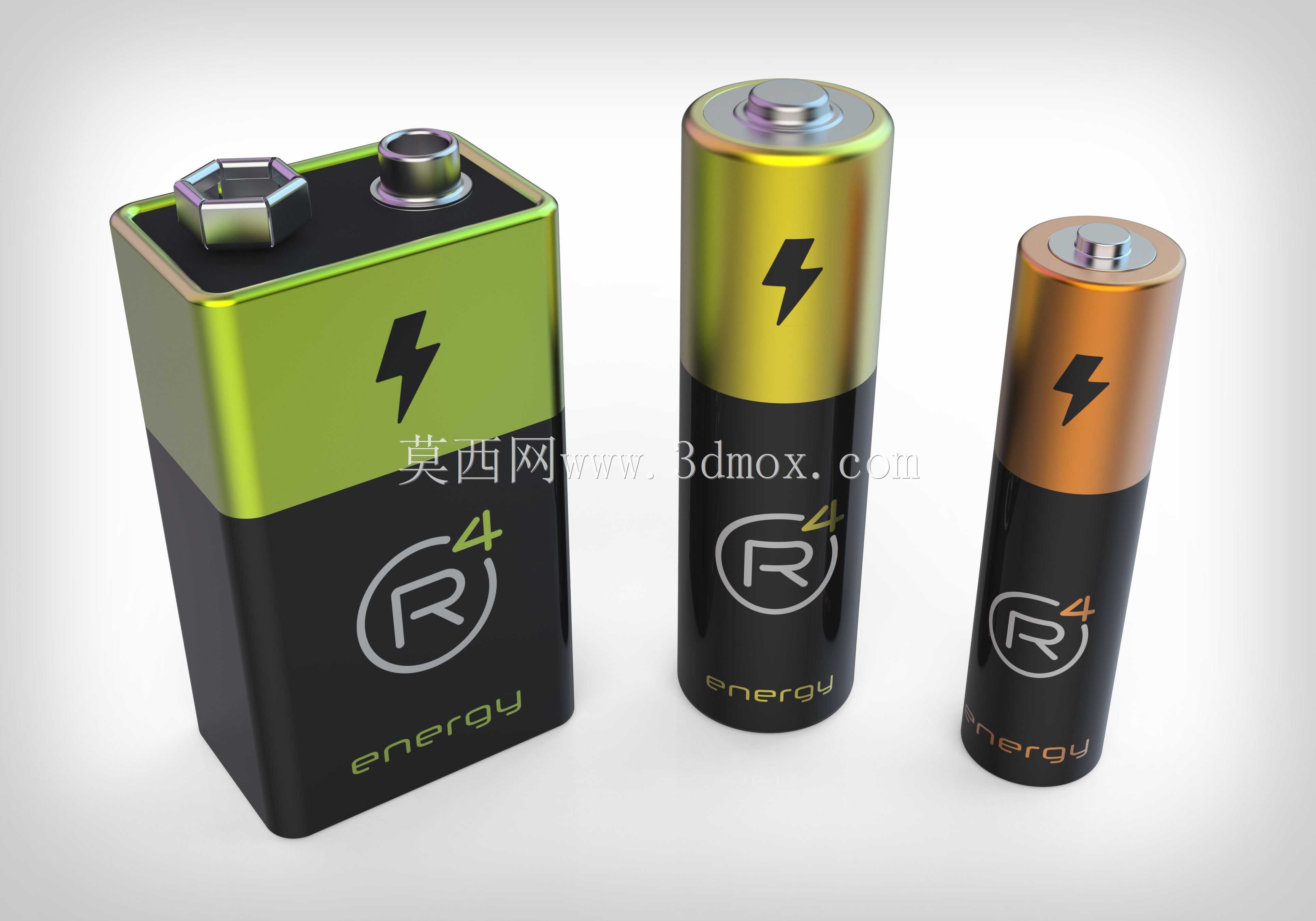

9伏AA及AAA规格电池精细三维结构

　　日常消费电子、小型检测仪器、便携工控终端的供电场景里，9V叠层电池、AA五号电池、AAA七号电池是覆盖最广的小型直流供电载体，从手持万用表的9V供电槽，到电视遥控器、无线键鼠的AA/AAA电池仓，这类电池的外形尺寸公差直接决定了设备供电结构的适配可靠性，很多消费电子结构设计阶段，都需要精准的电池三维模型来做电池仓的间隙校核、弹片接触位置匹配，避免出现电池装不进、接触不良、仓盖扣合错位的问题。做这套电池结构的时候，最先要卡准的是三类电池的安装边界尺寸：9V叠层电池的主体轮廓要匹配常规叠层电池的长宽厚公差，顶部的正负极端子位置、凸起高度完全对齐行业通用尺寸，保证模型导入电池仓装配时，端子和仓内弹片的接触压缩量在合理区间，

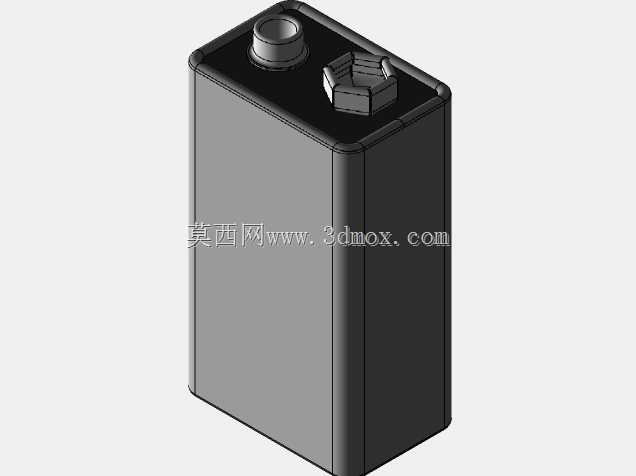

　　不会出现过压导致弹片塑性变形，也不会因为间隙过大出现供电断路。AA和AAA圆柱电池的部分，要严格对应圆柱外径、整体长度的标准公差，正极的凸起端直径、高度，负极的平面端倒角细节都要还原，因为很多便携设备的电池仓是串联排布，多节电池的长度公差累积会直接影响仓盖的锁紧结构，要是模型尺寸不准，后续开模或者3D打印手板的时候，很容易出现电池装进去之后仓盖盖不上，或者电池在仓内晃动导致接触断连的问题。设计过程中没有做多余的夸张造型，所有外观细节都围绕实际量产电池的结构特征还原，比如9V电池顶部的两个端子的间距、端子的六角固定结构，圆柱电池的正极封边、负极的金属底盖轮廓，还有外壳的分模线位置都做了对应，这样在做产品渲染、结构验证的时候，

　　模型的真实度足够支撑效果图输出和装配干涉检查。很多做3D打印电池收纳盒的设计者，之前常遇到的问题就是找的电池模型尺寸不准，打印出来的收纳格要么卡不住电池晃荡，要么电池塞不进去，这套模型的尺寸完全贴合通用电池的实际尺寸，不管是做电池收纳结构的设计验证，还是做场景渲染的道具素材，都能直接适配。从结构设计的角度来说，小型电池作为独立的标准供电配件，它的外形尺寸是跨行业通用的安装基准，不管是做消费电子的电池仓，还是做工控手持设备的供电结构，甚至做教具、演示场景的道具搭建，精准的电池模型都能减少反复核对尺寸的工作量，不用再拿着实物卡尺反复测量建模。建模的时候特意把不同电池的外壳特征做了区分，9V电池的方形主体棱角做了符合实际的圆角处理，

　　不会出现尖锐直角不符合实际产品的问题，圆柱电池的外壳滚花、标识区域的结构也做了还原，不是简单的光滑圆柱，这样在做渲染的时候，材质附着的效果更真实，金属端盖和塑料外壳的质感区分也更清晰。实际工程应用里，这类标准件的三维模型最核心的要求就是尺寸准确，不需要多余的自定义结构，因为所有和电池配合的结构都是按照通用标准尺寸做的，要是模型尺寸有偏差，后续所有基于这个模型做的配套结构都会出问题，比如电池弹片的接触点位置偏了，电池仓的加强筋顶住电池装不到位，这些都是结构设计里常见的低级错误，用精准的电池模型在设计阶段做装配检查，就能提前规避这些问题。另外在做产品展示动画、爆炸图的时候，真实比例的电池模型也能让整个产品的结构展示更有说服力，不会出现电池和电池仓比例失调的违和感。不管是做结构设计阶段的干涉检查，还是做手板打印前的尺寸验证，或者是做场景搭建的素材使用，这套电池模型都能满足实际工程需求，所有的安装边界尺寸都对齐行业通用标准，没有随意修改尺寸的问题，外壳的细节特征也完全还原量产产品的实际形态，不需要二次调整就能直接导入装配体使用。
