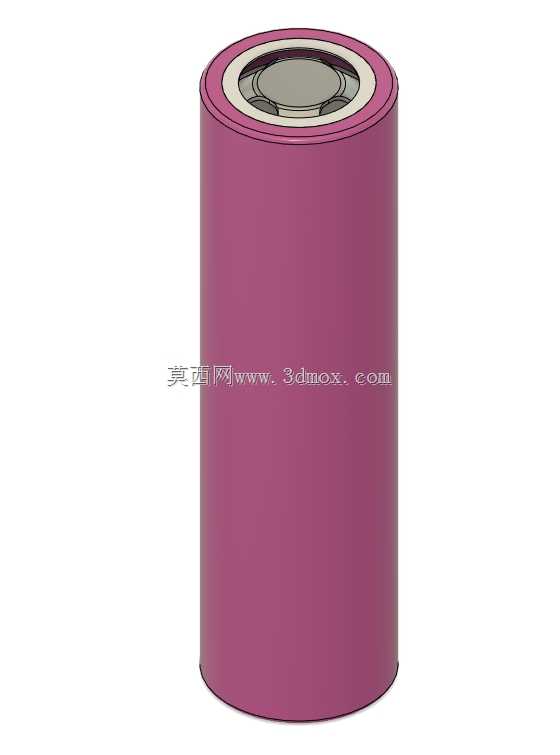

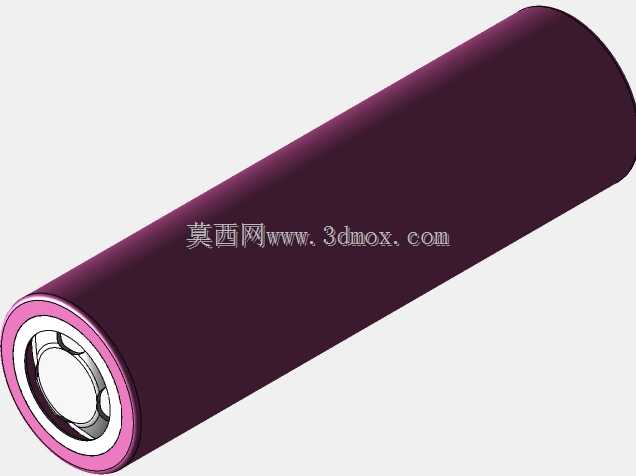

圆柱型18650锂离子电芯结构三维建模

　　在消费电子、小型动力设备、便携储能装置的结构设计环节，18650规格圆柱电芯是应用频次极高的标准化储能元件，小到手电筒、移动电源，大到电动工具、低速代步车的电池包，再到工业设备的备用供电模组，都能见到该规格电芯的身影。做这类电芯的三维建模，核心不是复刻外观这么简单，而是要把实际装配中需要用到的所有边界尺寸、结构特征都精准还原，给后续的电池仓设计、电池包排布、固定结构开发提供可靠的数模依据。

　　从实际工程需求出发，这个18650电芯的建模首先要卡准核心外形尺寸：标准18650电芯的公称直径为18mm，不含正极凸起的主体高度为65mm，这两个尺寸是所有电池仓、电芯支架设计的基础公差基准，建模时不能随意缩放，否则后续做装配干涉检查时会出现批量错误。很多新手建模时容易忽略正极帽的凸起高度，实际量产电芯的正极凸起高度通常在0.8mm到1.2mm之间，这个尺寸直接关系到电池仓正极接触弹片的压缩行程设计，如果数模里漏了这个特征，后续开模做出来的电池仓很可能出现接触不良、或者正极被过度挤压短路的风险。

　　结构特征上，除了主体的圆柱外壳，还要还原电芯两端的封装结构：负极是与钢壳一体的平底结构，表面的平整度要符合实际电芯的工艺特征，不能做成完全光滑的理想平面，毕竟实际生产中钢壳底部会有轻微的冲压凹陷，这个细节在做负极接触片的贴合设计时会影响接触电阻的仿真计算；正极位置除了凸起的帽盖，还要还原周围的绝缘密封圈结构，这个密封圈的外径比电芯主体略小0.2mm左右，是防止正负极短路的关键绝缘结构，在做多电芯并排排布的电池包设计时，这个位置的尺寸直接决定了电芯之间的最小安全间隙。

　　建模过程中要区分不同结构的材质属性：外壳是镀镍钢壳，呈现哑光金属质感，正极帽是镀镍钢材，绝缘密封圈是高分子绝缘材料，这些材质分区在做后续的热仿真时非常关键——钢壳的导热系数远高于绝缘密封圈，电池包热管理设计时需要根据这些材质分布来布置散热通道，如果数模里没有做材质分区，后续仿真的温度场结果会出现很大偏差。另外，电芯表面的包覆层是PET绝缘膜，建模时要给这个包覆层留出0.05mm左右的厚度，不要直接把颜色贴在钢壳外表面，因为在做高压绝缘设计时，这层膜的厚度是计算爬电距离的参考依据之一。

　　从安装边界的角度考虑，这个数模要预留出合理的公差带：电芯直径方向要标注±0.1mm的制造公差，高度方向标注±0.2mm的公差，在做电池仓设计时，不能按照公称尺寸做刚好的配合，要留出0.2mm到0.3mm的装配间隙，方便电芯的装入和更换，同时也要考虑电芯在充放电过程中轻微的膨胀变形，避免长期使用后电芯卡在电池仓里无法取出。很多结构工程师在做手持设备设计时，容易把电池仓的尺寸卡得太死，样机阶段用全新电芯测试没问题，但是经过几十次充放电循环后电芯膨胀，就会出现后盖顶起、电芯拆卸困难的问题，这时候精准的电芯数模就能在设计阶段提前规避这类问题。

　　在不同的应用场景下，这个数模的使用侧重点也有区别：做单电芯供电的小型设备时，重点关注电芯两端的接触结构配合，确保正负极的接触压力在合理范围，既不会因为压力太小出现接触断电，也不会因为压力太大损坏电芯的密封结构；做多串多并的电池包设计时，重点关注电芯之间的排布间隙，既要保证空间利用率最大化，也要留出足够的散热间隙和绝缘距离，相邻电芯之间的绝缘纸厚度、镍片的焊接位置，都要依托精准的电芯数模来做布局。另外，在做设备的跌落仿真时，电芯的重量参数也要在数模里准确设置，标准18650电芯的重量大概在45g左右，重心在电芯的几何中心位置，这些参数设置准确了，跌落仿真时的内部冲击载荷计算才能更贴近实际情况，避免出现仿真通过但实际跌落测试时电芯移位扯断引线的问题。

　　很多人觉得圆柱电芯结构简单，建模随便拉个圆柱加个凸起就行，但实际工程应用里，越是这种标准化的通用元件，数模的精度要求越高，因为它是整个供电结构的设计基准，基准出了偏差，后续所有相关的结构设计都会出问题。这个18650电芯的建模，从每一个倒角的大小，到每一个结构的尺寸公差，都是按照实际量产电芯的工艺要求来还原的，不管是做结构装配检查，还是热仿真、力学仿真，都能直接调用，不需要二次修改。
