Trotec BX11电能计量插座结构设计

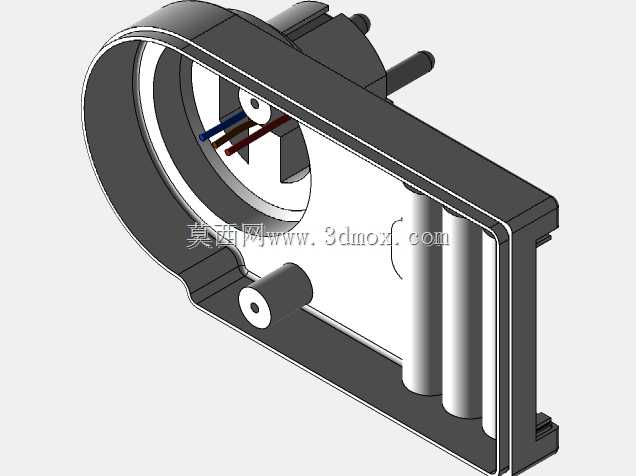

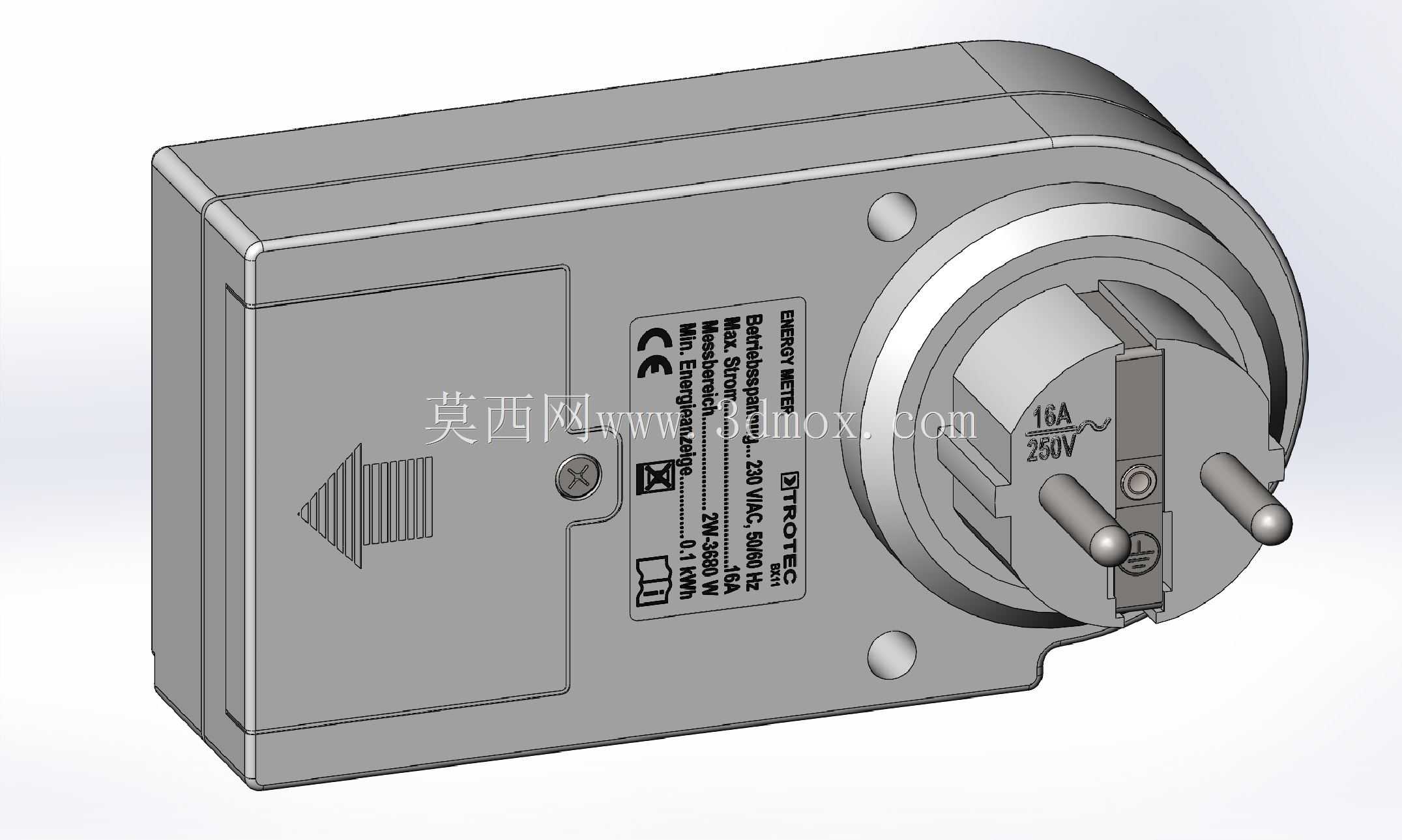

　　这款带计量功能的插座式电能监测装置，主要面向民用及小型办公场景的用电能耗监测需求，可直接插接在常规墙面86型插座上，无需额外布线改造，即插即用完成接入回路的电参数采集。装置前端集成标准欧标Schuko插座接口，可兼容对应制式的用电设备插头，后端插脚结构完全匹配墙面插座的安装尺寸，插入后不会遮挡相邻插座位，整体外轮廓做了圆角过渡处理，避免尖锐棱角带来的磕碰风险，壳体采用阻燃ABS工程塑料材质，满足电气绝缘与阻燃等级要求。

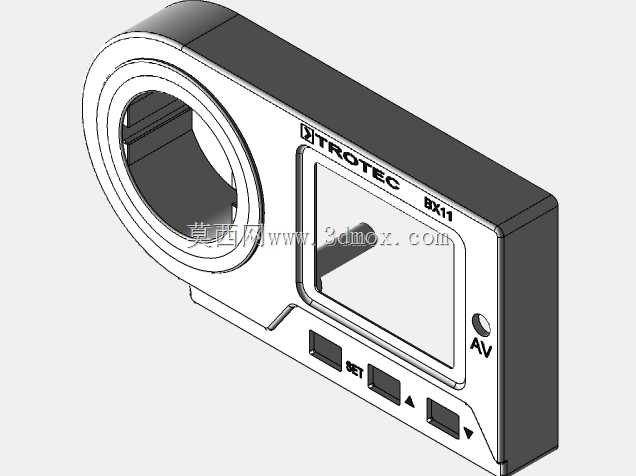

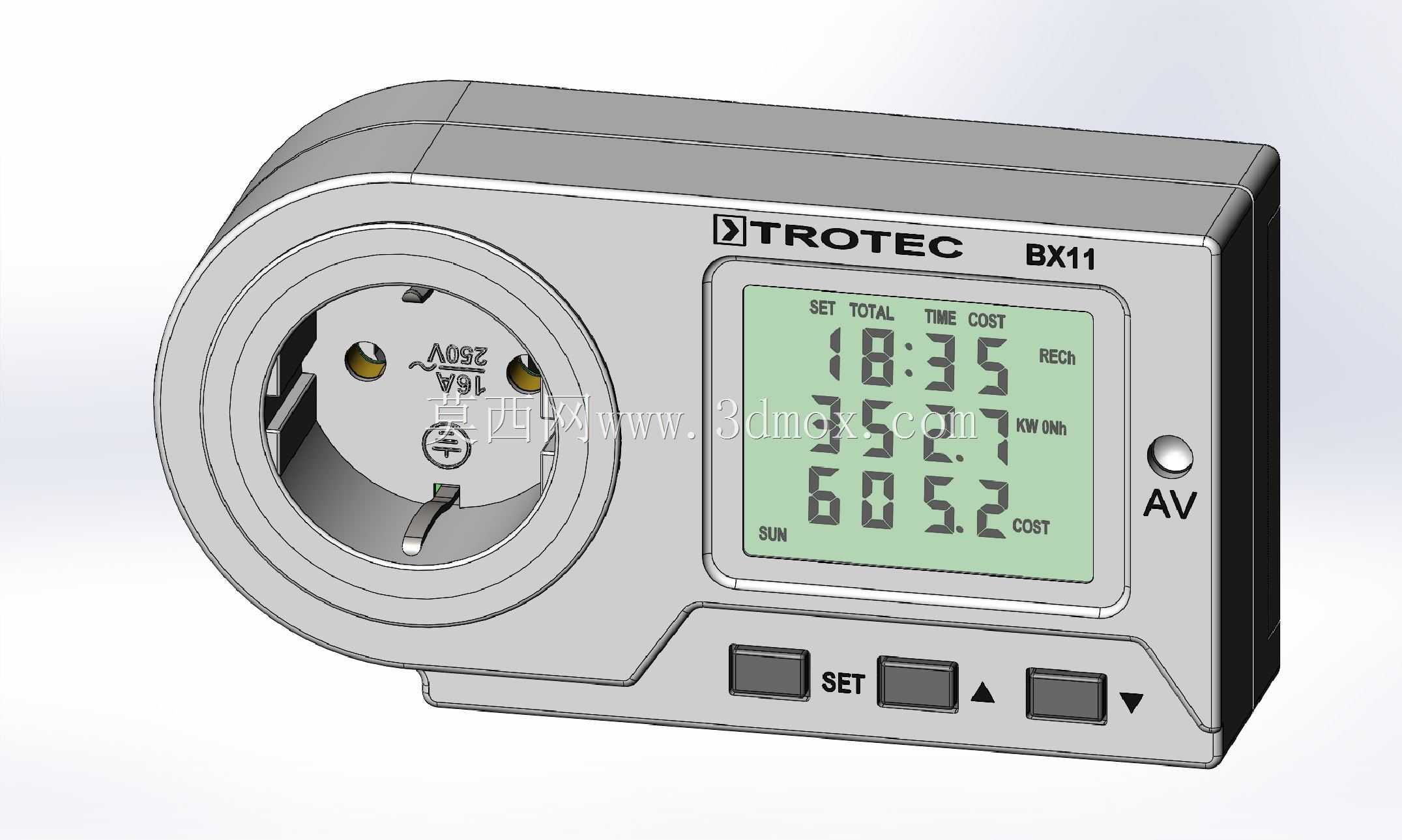

　　装置正面搭载段码式液晶显示屏，可循环显示当前回路的实时电压、电流、有功功率、累计用电量、累计用电时长、折算电费等核心参数，屏幕下方设置三个操作按键，分别承担参数设置、数值切换、参数确认的功能，按键采用凸点触感设计，操作时可通过触感反馈确认按键触发状态，无需紧盯屏幕即可完成基础操作。屏幕旁设置的AV标识对应参数切换逻辑，可在实时测量值与累计统计值之间快速切换，满足不同场景下的读数需求。

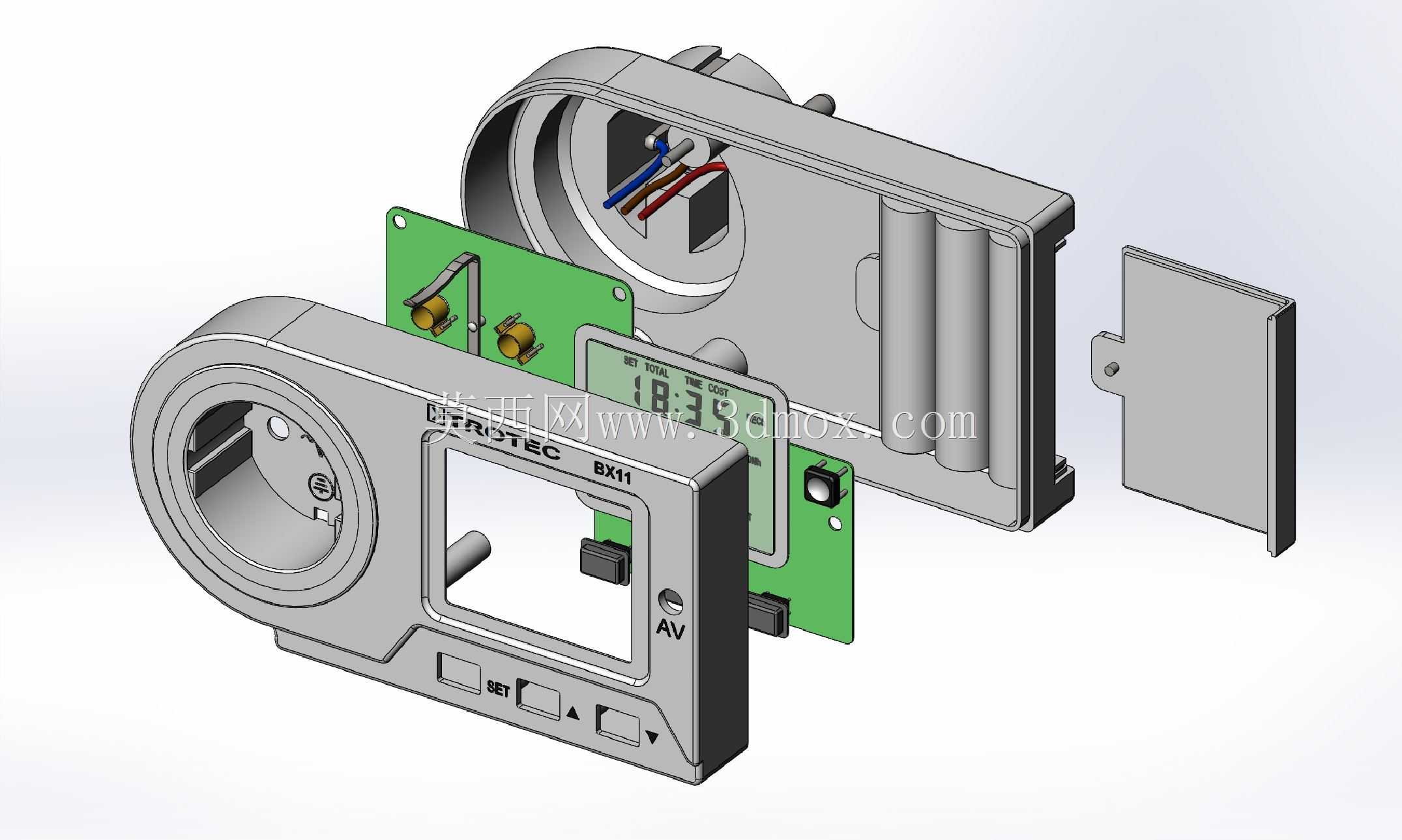

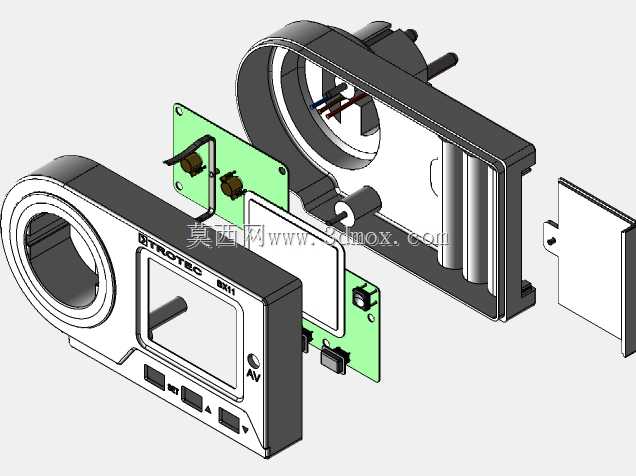

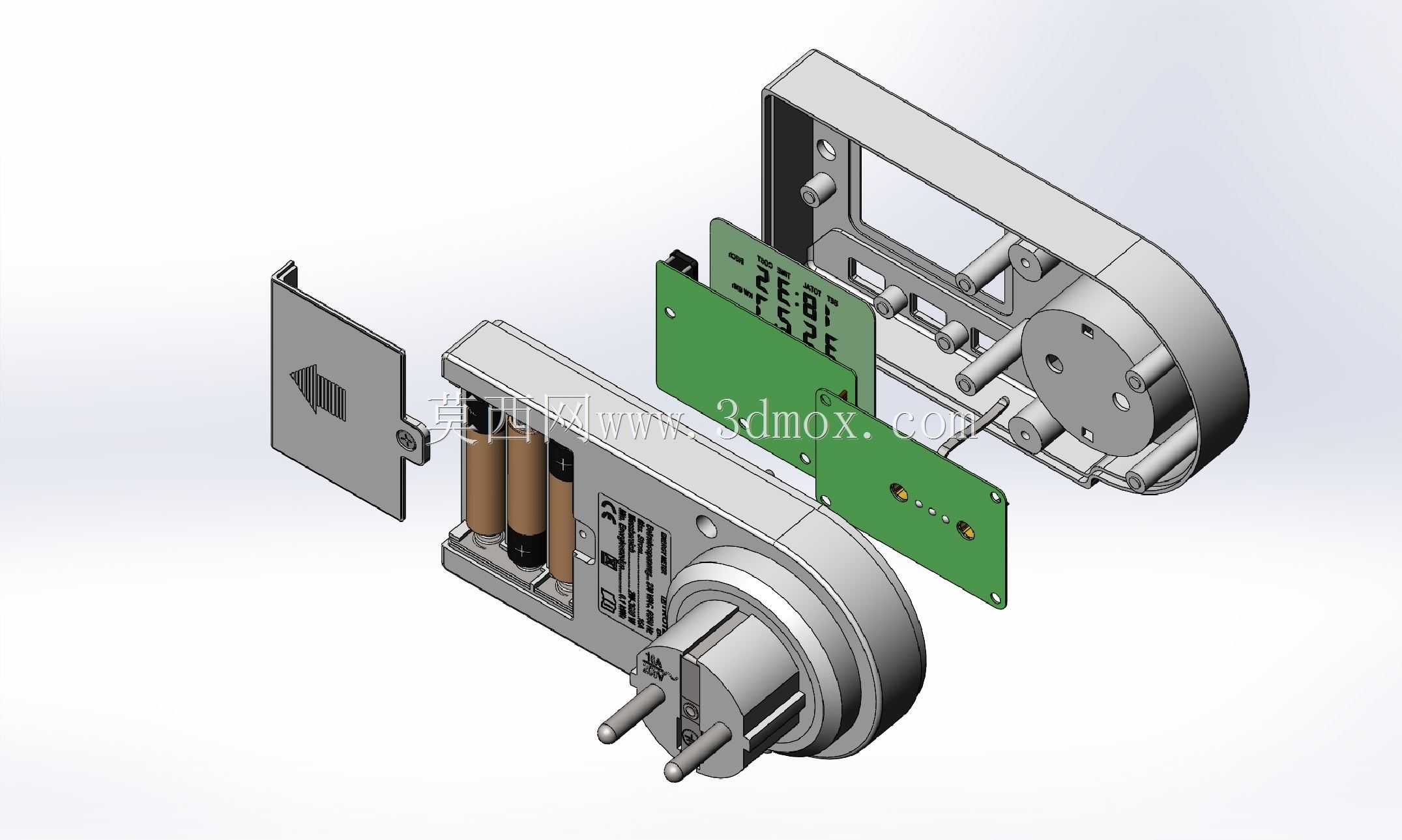

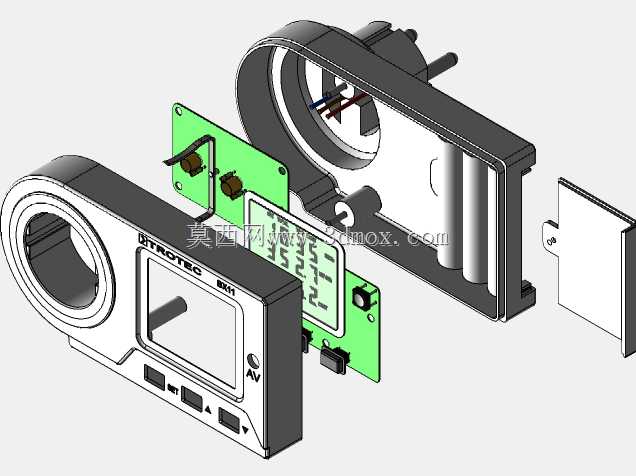

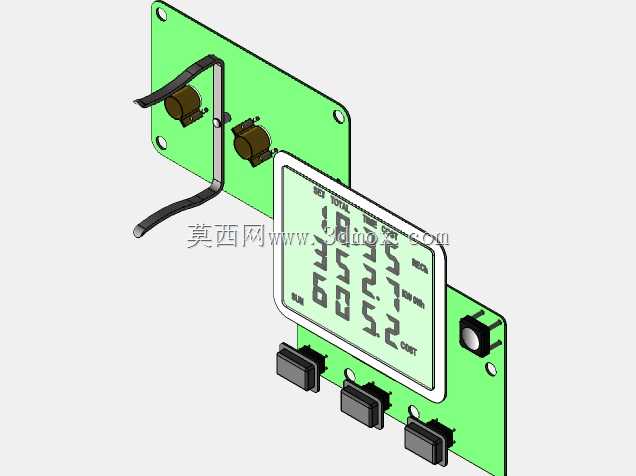

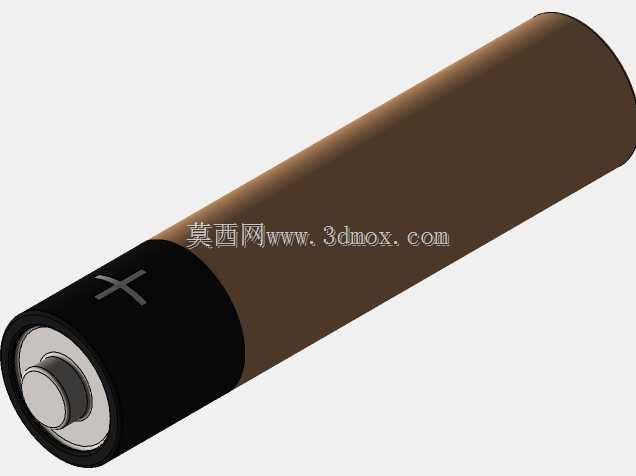

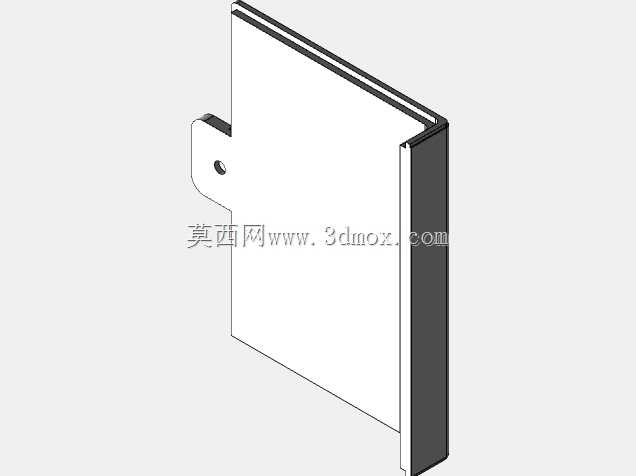

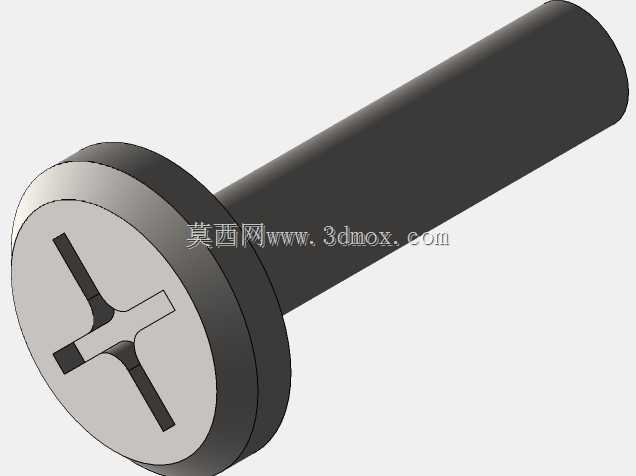

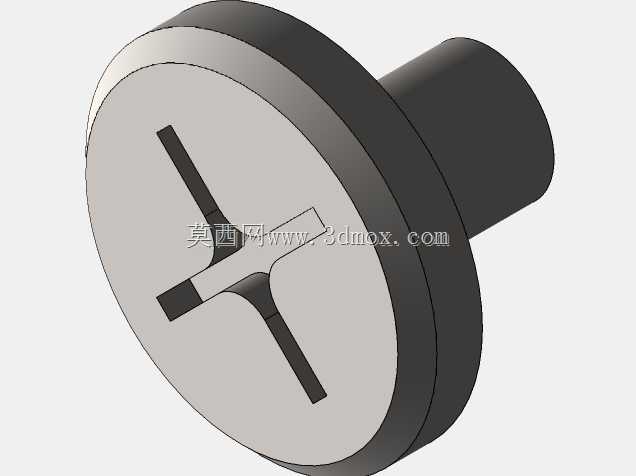

　　从结构设计层面来看，内部电路板采用分层布局，强电采样部分与弱电显示控制部分做了物理隔离，爬电距离满足低压电气设备的安全规范要求，电流采样采用锰铜分流器方案，电压采样通过电阻分压网络实现，采样信号经过专用计量芯片处理后传输至主控MCU，最终驱动显示屏完成数值输出。插座内部的接触弹片采用锡磷青铜材质，具备良好的弹性与导电性能，多次插拔后仍能保持稳定的接触压力，避免接触电阻过大导致的发热问题。

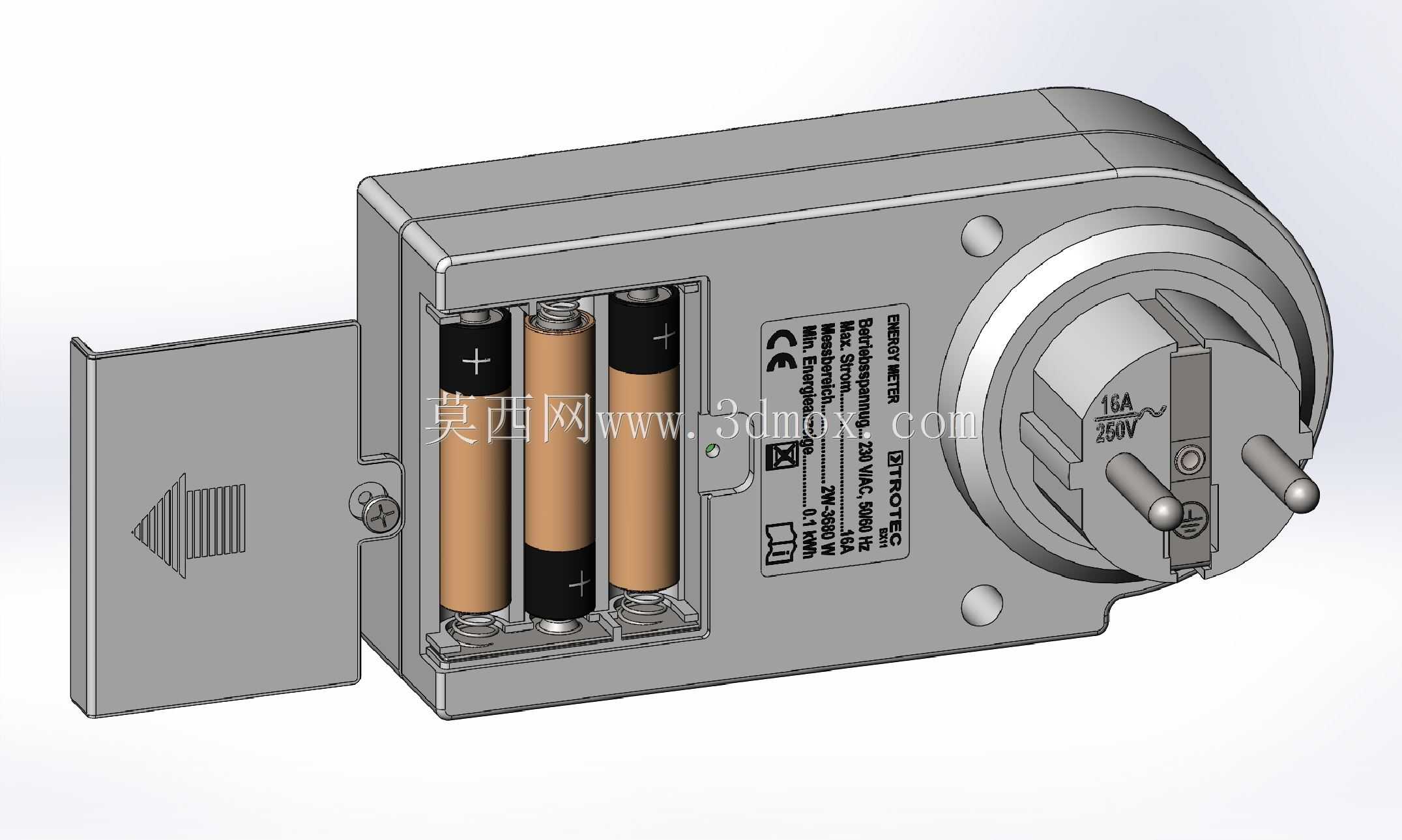

　　在实际应用场景中，这类装置可用于家电待机功耗检测，帮助用户识别高待机能耗的设备，制定节能方案；也可用于出租屋、独立办公工位的单独电能计量，实现精细化用电核算；还可用于小型用电设备的功耗测试，为设备能效评估提供实测数据支撑。装置的整体尺寸控制在常规插墙式适配器的尺寸范围内，厚度方向不会过度突出墙面，安装后不会影响周边家具摆放，壳体接缝处做了卡扣加超声焊接的密封处理，可防止日常使用中液体泼溅、灰尘侵入带来的安全隐患。

　　设计过程中重点平衡了功能集成度与结构紧凑性的关系，在有限的壳体空间内整合了电源输入模块、信号采样模块、数据处理模块、显示模块、按键交互模块，各模块之间的走线做了规整处理，避免强电信号对弱电采样部分造成电磁干扰，影响计量精度。插座的接地弹片、火线零线接触件的位置度公差控制在0.1mm以内，确保插头插入时各极能够同步可靠接触，避免单极先接触带来的安全风险。显示屏的视窗采用透明PC材质，表面做了防刮花处理，可视角度覆盖日常站立及蹲坐操作的观察范围，无需刻意调整视角即可清晰读取屏幕数值。
