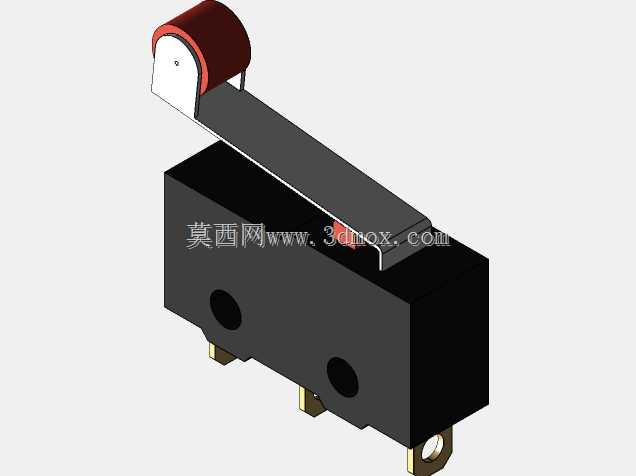

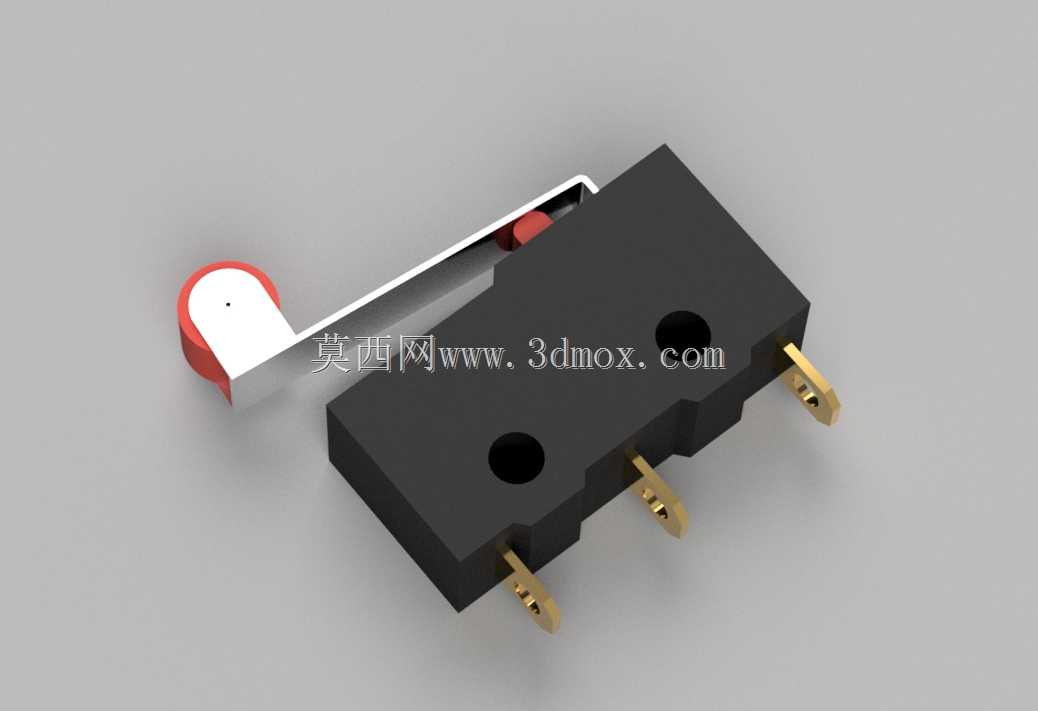

KW12-3带滚轮常开常闭碰撞限位开关

　　在非标自动化设备、小型数控龙门架、3D打印机运动轴、轻工包装机械的行程限位场景里，这类带滚轮摆杆的微动碰撞开关是出镜率极高的检测元件，很多刚入行的结构工程师做行程保护设计时，最先接触的往往就是这类体积小巧、触发灵敏的SPDT结构开关。不同于直柄按压式的微动开关，这款KW12-3结构的开关在触发端加装了带白色滚轮的金属摆杆，触发时滚轮与运动部件的撞块做滚动接触，不会像直压结构那样长期摩擦造成接触端磨损，能有效延长触发端的使用寿命，在频繁往复运动的工位上，这种滚轮结构的优势格外明显，比如小型龙门铣床的X轴硬限位、皮带输送机的料位到位检测、自动送料机构的工件到位触发，都能看到这类开关的应用。

　　从结构设计逻辑来看，这款开关的本体采用黑色阻燃热固性塑料壳体，壳体上预留了两个贯通的安装孔，安装孔的中心距是这类小型微动开关的通用尺寸，做安装板设计时不需要单独定制孔位，直接沿用通用微动开关的安装孔位参数即可，安装孔周边做了局部加厚处理，打螺丝固定时不会出现壳体开裂的问题。三个镀金插片式接线端子从壳体侧下方引出，插片的厚度和宽度适配标准的6.3mm冷压接线端子，接线时不需要焊接，直接压接端子插装即可，现场装配效率很高，同时镀金层能有效降低接触电阻，在潮湿或者有轻微腐蚀性气体的车间环境里，也不容易出现接触不良的故障。

　　开关的内部是典型的单刀双掷结构，也就是常说的常开常闭双回路，一个公共端，一个常开触点，一个常闭触点，设计电路时可以根据需求选择接通常开回路做到位触发信号，或者接常闭回路做超限断电保护，很多设备的安全限位回路都会优先接常闭触点，一旦线路出现断线故障，设备会直接触发停止，避免出现限位失效导致的撞机事故。触发摆杆的转轴位置做了阻尼限位，摆杆的摆动角度有明确的机械限位，不会因为超程按压导致内部弹簧结构过载损坏，摆杆端部的滚轮采用POM材质，自润滑性能好，和金属撞块接触时噪音小，长期滚动摩擦也不会出现明显的磨痕。

　　做三维建模还原这款开关的时候，要重点注意几个安装边界的尺寸：首先是本体的整体长宽高，本体部分的长度不含端子大概在20mm左右，宽度不到10mm，加上摆杆完全伸出的总长度要算上摆杆的旋转半径，做设备布局时不能只算本体尺寸，要预留出摆杆摆动的空间，避免摆杆运动时和周边的结构件产生干涉。其次是接线端子的伸出长度，端子从壳体伸出大概5mm左右，做线槽布局或者接线空间预留时，要给冷压端子和导线留出足够的弯曲空间，不能让导线在端子根部出现硬折，不然长期设备振动容易导致导线断裂。还有触发压力的参数匹配，这款开关的触发力大概在100g左右，设计撞块的时候不能用太硬的刚性撞击，也不能让撞块的接触角度太偏，不然会导致滚轮单侧受力，时间长了会出现摆杆歪斜、触发不灵敏的问题，一般撞块的接触面会做15到30度的导向斜角，让滚轮沿着斜面平稳压下，而不是直接硬顶摆杆端部。

　　在实际设备维护中，这类开关最常见的故障点一个是滚轮磨损，一个是触点氧化，所以建模的时候把滚轮做成可单独拆分的零件，后续做易损件替换的模拟演示也很方便，壳体的分型面、插片和壳体的密封缝隙都按照实物的结构做了还原，不是简化的方块模型，用来做设备的装配干涉检查、布线模拟都能直接用，不需要再二次调整结构细节。很多工程师做设备方案的时候，往往会忽略这类小元件的准确建模，随便找个方块代替，等到实际装配的时候才发现安装孔对不上，或者摆杆和周边结构撞了，反而耽误项目进度，这类标准电气元件的准确建模，其实是提升整体设计效率的基础环节。
