重载万向聚氨酯工业脚轮结构设计

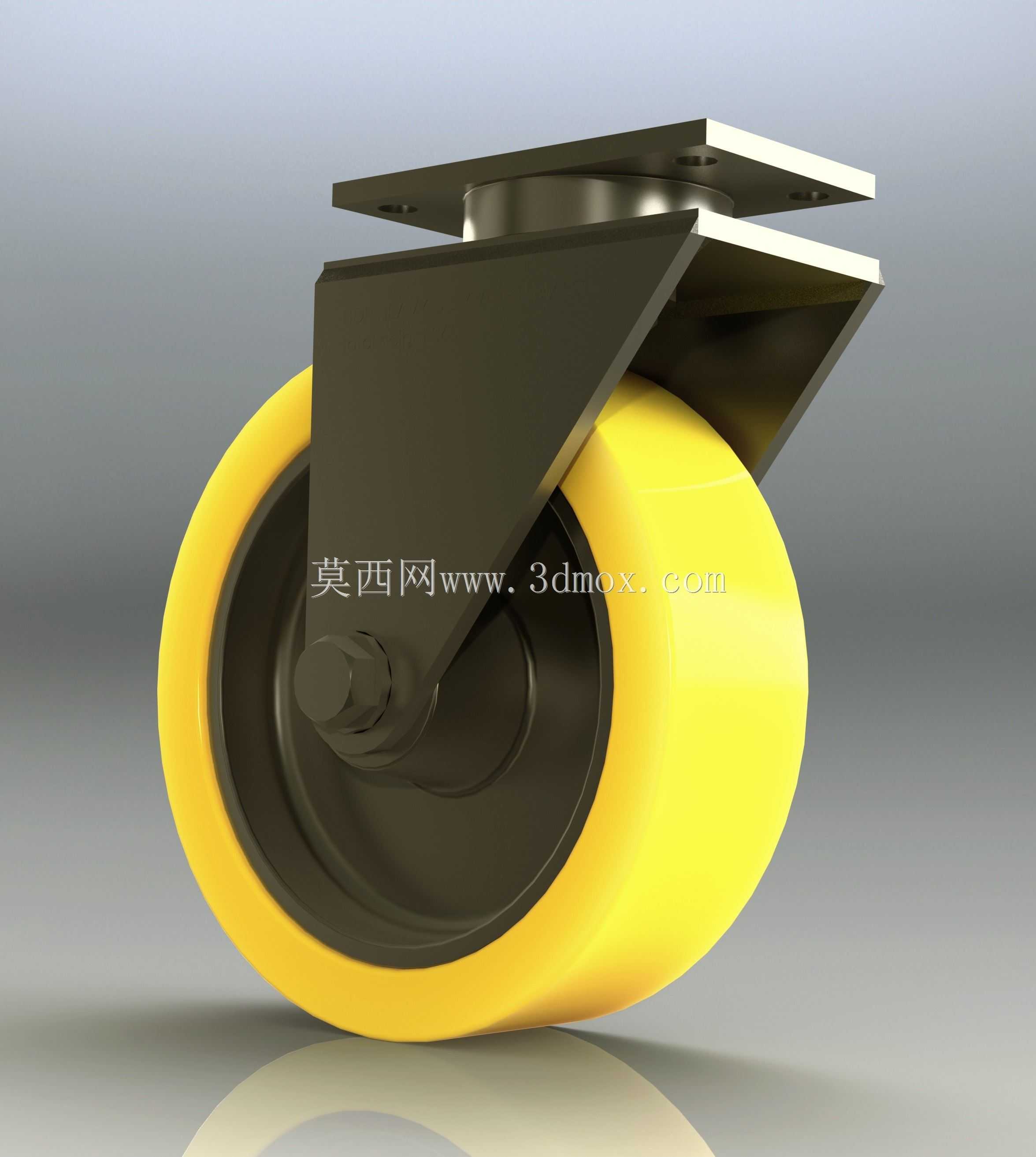

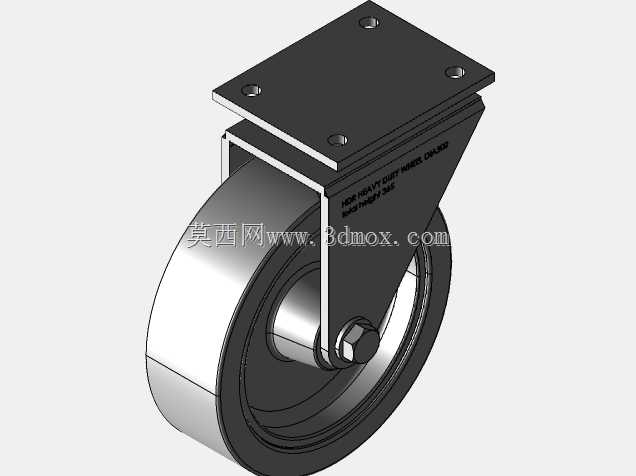

　　这款重载万向脚轮的结构设计，核心围绕大载荷工况下的移动可靠性展开，适配多数需要频繁移位、单轮承载要求较高的工业设备底部安装需求。从结构组成来看，顶部采用方形法兰安装板，板件预留四个对称分布的安装通孔，安装时可直接通过螺栓与设备底部的安装基座锁固，不需要额外加工转接支架，适配市面上多数重型设备机架的底部安装孔位标准，安装板下方设置回转支承结构，内置推力轴承与径向轴承组合，既可以承受垂直方向的大载荷冲击，也能保证水平转向时的转动顺滑，不会在重载状态下出现转向卡滞、偏转异响的问题。支架部分采用厚钢板冲压焊接成型，支架侧板做了折弯加强结构，轮轴安装位置做了加厚衬套处理，避免长期受载后出现支架变形、轮轴偏移的问题，

　　轮体与支架的连接采用大直径销轴配合防松螺母，销轴表面做淬火硬化处理，耐磨性能优异，长期受交变载荷也不会出现弯曲变形。轮体部分采用聚氨酯材质外包设计，轮芯为高强度铸铁材质，聚氨酯轮面的邵氏硬度控制在合理区间，既可以保证足够的承载能力，也能在车间环氧地坪、水泥地面、钢板地面等不同工况地面行走时，不会划伤地面，同时具备不错的减震效果，移动过程中产生的噪音远低于全金属滚轮。轮面宽度做了加宽设计，相比普通轻型脚轮，接触地面的面积更大，单位面积的地面压强更低，在承载重物时不会轻易压坏车间地坪，也能在地面存在细小铁屑、焊渣等杂物的车间环境下，具备更好的通过性，不会被细小杂物卡滞停转。转向结构的回转间隙经过合理设计，

　　既不会因为间隙过大导致设备移动时出现轮体晃动，也不会因为间隙过小导致转向阻力过大，在人工推移设备时，可以轻松调整行进方向，不需要额外施加过大的转向力。这款脚轮的设计过程中，重点考虑了工业场景下的常见失效形式，针对支架焊接处容易开裂的问题，在焊接位置增加了三角加强筋，所有焊缝做满焊处理，焊后做去应力处理，避免长期受载后焊缝开裂；针对轮面容易脱胶的问题，铸铁轮芯在包胶前做了粗糙化处理与粘接层预处理，保证聚氨酯层与铸铁轮芯的粘接强度，在大载荷、频繁启停的工况下不会出现轮面与轮芯脱离的问题；针对轮轴容易磨损的问题，轮轴与轮芯之间加装了自润滑轴承，不需要频繁加注润滑脂也能保证转动顺畅，维护周期更长。在安装边界上，

　　顶部法兰板的尺寸适配常规重型设备的底部安装空间，安装后整体高度控制在合理范围，不会因为脚轮高度过高导致设备整体重心抬升过多，影响设备放置的稳定性，轮体的回转半径经过测算，安装后不会与设备底部的其他突出结构产生干涉，转向时轮体可以360度自由旋转，不存在结构碰撞的问题。这类脚轮通常应用在重型机床移位、工业货架转运、大型工装夹具移动、重型自动化设备移位等场景，单轮承载能力可以满足多数中重型工业设备的移动需求，相比普通轻型脚轮，结构强度更高，抗冲击性能更好，在车间地面不平整、存在一定坡度的工况下，也能保持稳定的移动性能，不会因为局部载荷冲击出现结构损坏。建模过程中，所有配合尺寸都按照实际加工公差进行设定，回转结构的配合间隙、轮轴与衬套的配合公差、安装孔的位置度都符合机械设计的相关标准，导出的模型可以直接用于设备整体的装配干涉检查，也可以作为脚轮选型时的结构参考，帮助设计人员快速确认安装空间是否匹配，不需要反复测量实物样品的尺寸参数。轮体的圆弧过渡设计也做了细节还原，轮面边缘做了小圆角处理，移动过程中遇到地面的小台阶、缝隙时，可以更顺滑地通过，不会出现轮面边缘磕碰崩缺的问题，支架的所有外露棱角都做了倒角处理，避免安装维护过程中划伤操作人员，表面做了发黑防锈处理，在车间潮湿、存在少量切削液飞溅的环境下，也具备不错的防锈能力，长期使用不会出现大面积锈蚀影响外观与转动性能。
