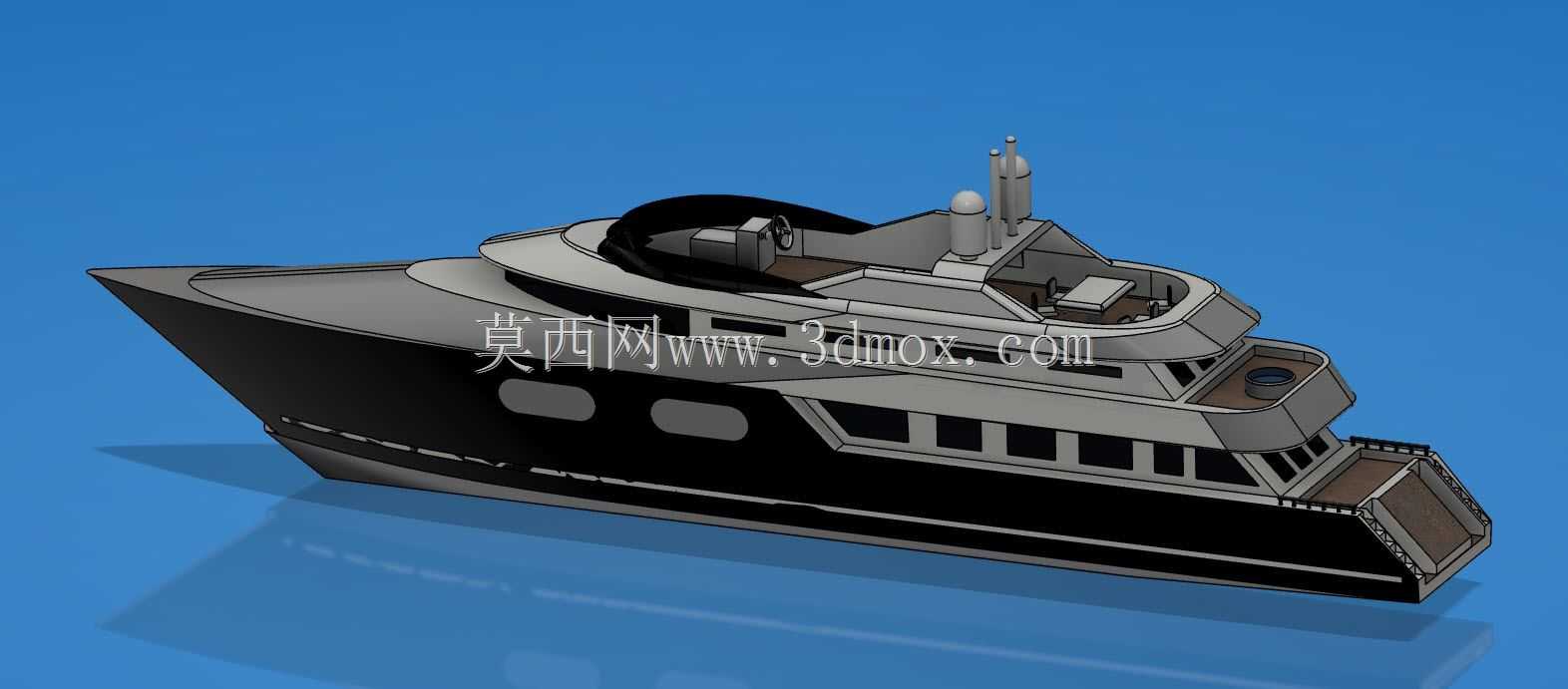

原创设计大型豪华私人游艇外观结构

　　这款大型游艇的三维结构设计，首先锚定近海私人休闲、商务接待的核心应用场景，兼顾远海短途航行的结构冗余需求，整体设计从实际使用逻辑出发，没有做脱离工程实际的夸张造型。从外形尺寸边界来看，艇体总长度控制在24米级，型宽接近6米，吃水深度设定为1.8米，这个尺寸边界既可以满足多数私人游艇码头的泊位停靠要求，也能保证艇内有充足的空间划分功能区域，同时不会因为尺寸过大导致近岸浅水区航行受限。

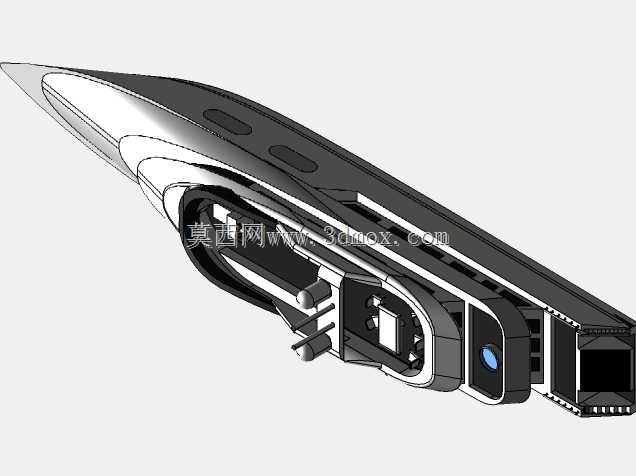

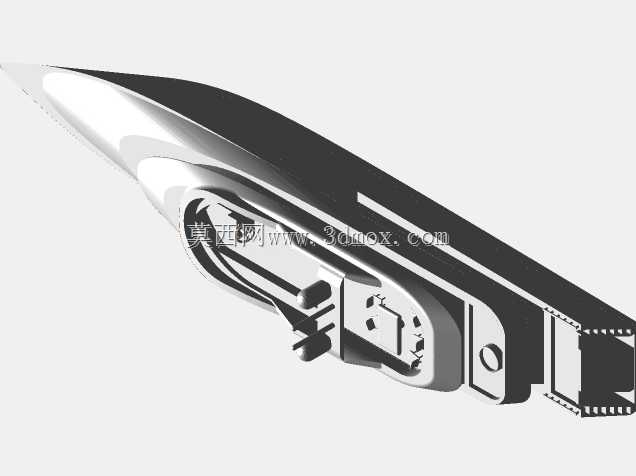

　　艇体主体采用深V型船底结构，这种结构设计是为了提升航行时的破浪能力，在3到4级海况下也能保持较好的航行稳定性，减少艇身的横摇与纵摇幅度，提升乘员的乘坐舒适度。主船体外壳做了分层结构设计，外层为玻璃钢成型壳体，内层设置结构加强筋与浮力舱，即使局部壳体出现破损，分隔式的浮力舱也能保证艇体不会快速沉没，提升航行安全冗余。上层建筑采用铝合金框架搭配轻量化复合板材，在保证结构强度的前提下尽可能降低上层重量，避免整船重心过高影响航行稳性。

　　功能区域的划分完全贴合实际使用需求，主甲板层从前到后依次设置艏部锚泊作业区、主客舱、艉部休闲登乘区。艏部锚泊区预留了锚机、锚链舱的安装空间，锚链舱的容积按照锚链长度80米的标准设计，满足近海锚泊的使用要求；主客舱两侧设置了连续的矩形舷窗，既保证舱内采光，也让舷窗结构与艇身侧面的造型线条保持统一，没有出现突兀的结构断点；艉部登乘区设置了下沉式的亲水平台，平台边缘预留了救生艇、登乘梯的安装接口，平时可以作为水上活动的接驳平台，紧急情况下也能快速完成救生设备的释放。

　　飞桥区域的设计兼顾驾驶与休闲功能，前部设置独立的驾驶位，配套安装雷达、卫星通信天线、导航灯、通信用桅杆等设备的安装基座，所有基座的位置都做了结构加强，避免航行时设备振动导致结构疲劳；驾驶位后部预留了休闲桌椅的摆放空间，周围设置安全护栏，护栏高度按照1.1米的安全标准设计，既不会遮挡乘员的观景视线，也能保证人员在飞桥区域活动时的安全。

　　设计过程中首先梳理了整船的重心分布，将重型设备比如燃油舱、淡水舱、主机安装位都布置在主甲板以下的舱室中部位置，尽可能降低整船重心，同时保证左右舷的重量对称，避免出现固定横倾角。艇身侧面的舷窗位置、上层建筑的折线造型，都在风阻优化的基础上做了视觉协调，所有外露的结构件比如通风口、系缆桩、扶手的位置都和整体造型融合，没有出现零散的突出结构破坏艇身的整体线条。

　　舱室内部的层高设定为2.2米，这个高度既可以保证成年人在舱内正常行走不会碰头，也不会因为层高过高导致上层建筑高度超标，影响整船的稳性。下层甲板划分了卧室、卫生间、储物间、机舱等功能区域，机舱区域做了独立的隔音隔热结构设计，预留了主机、发电机、空调系统的安装空间，同时设置了检修通道，方便后期设备维护时人员进出。管路与线路的走向都沿着船体结构加强筋的位置布置，预留了固定卡扣的安装位，避免航行时管路晃动产生异响或者磨损。

　　艇体表面的分色设计采用深灰与黑色的搭配，上层建筑为浅灰色，主船体下部为黑色，这种分色既可以减少航行时水线位置污渍对外观的影响，也让整船的视觉层次更清晰。所有的结构转角都做了圆弧过渡处理，一方面是为了减少应力集中，提升玻璃钢壳体的成型质量，另一方面也能避免尖锐棱角对乘员造成磕碰伤害。在系泊设备的布置上，艇身左右舷各设置了三个系缆桩，分别对应艏部、中部、艉部的系泊需求，每个系缆桩的安装位置下方都做了局部结构加厚，保证系泊时的结构强度可以承受水流与风力带来的拉力。
