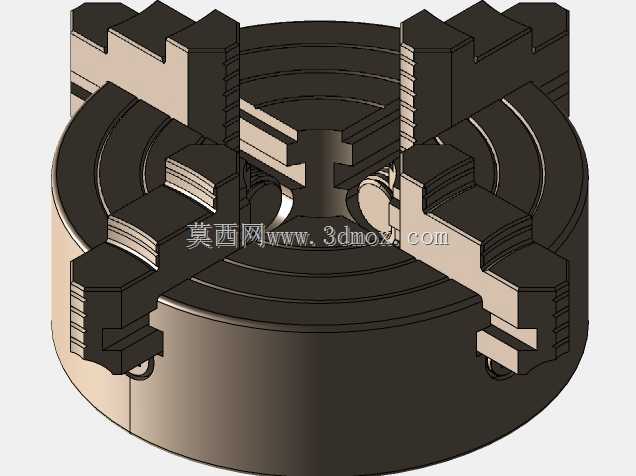

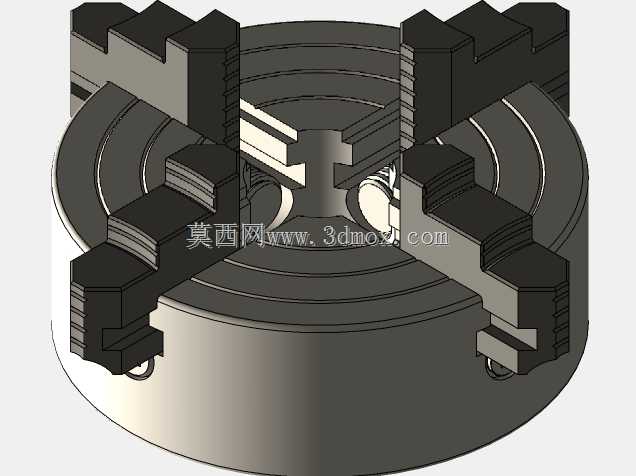

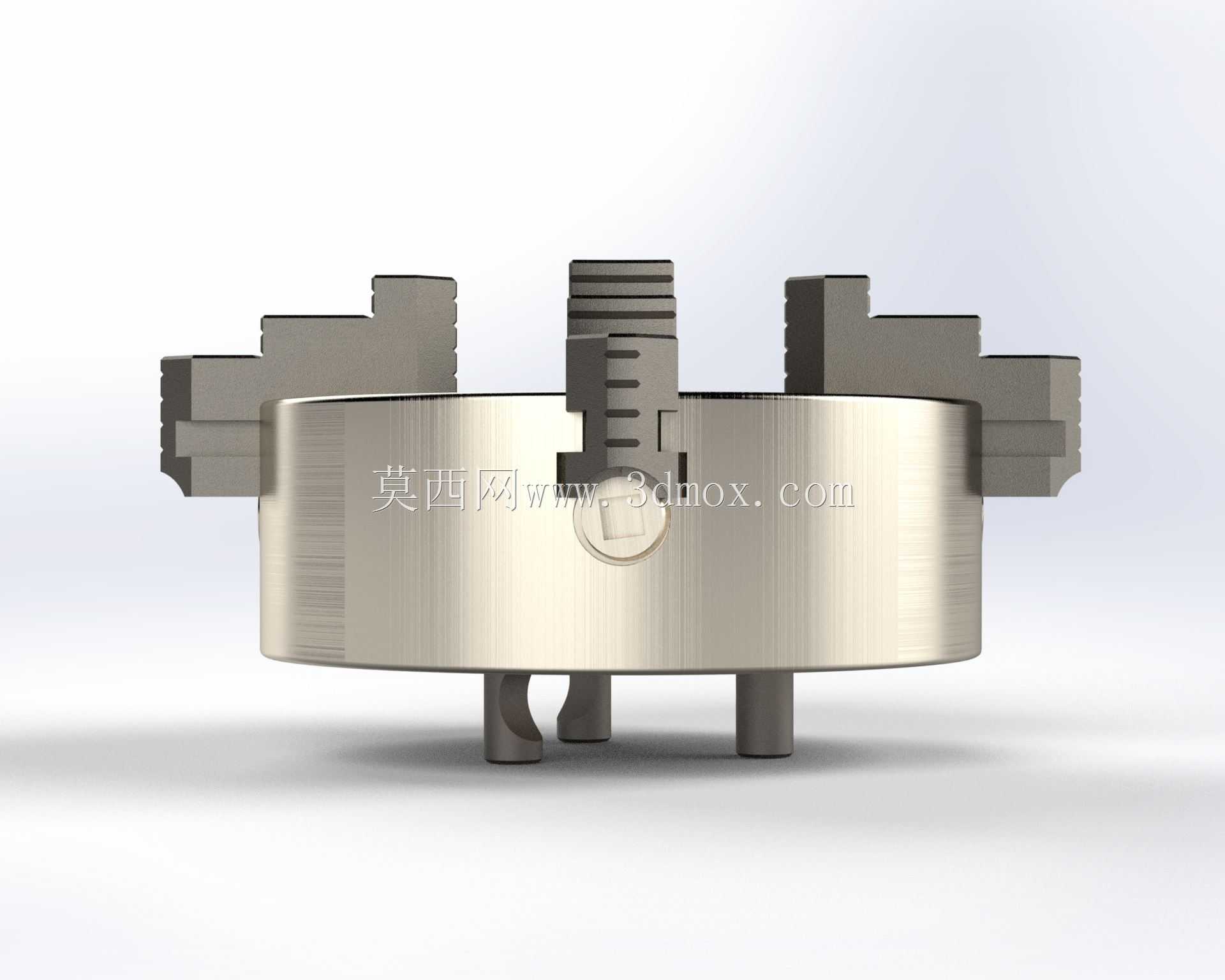

车床配套四爪自定心卡盘结构设计

　　在普通车床与数控车床的回转类零件加工作业中，四爪卡盘是承担工件装夹定位的核心功能部件，区别于三爪自定心卡盘的同步联动装夹逻辑，四爪卡盘的单爪独立可调结构，能够适配非规则截面、偏心类、异形轮廓工件的装夹需求，覆盖方形、矩形、偏心轴、不规则铸件毛坯等多种工件形态的装夹场景，在单件小批量生产、设备维修配件加工、异形零件试制等作业环节中应用广泛。

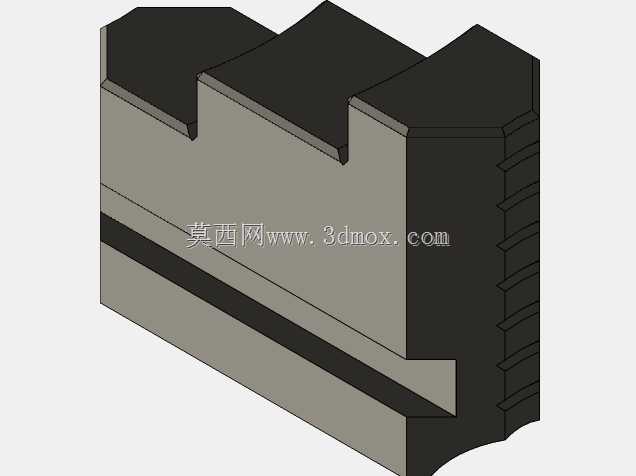

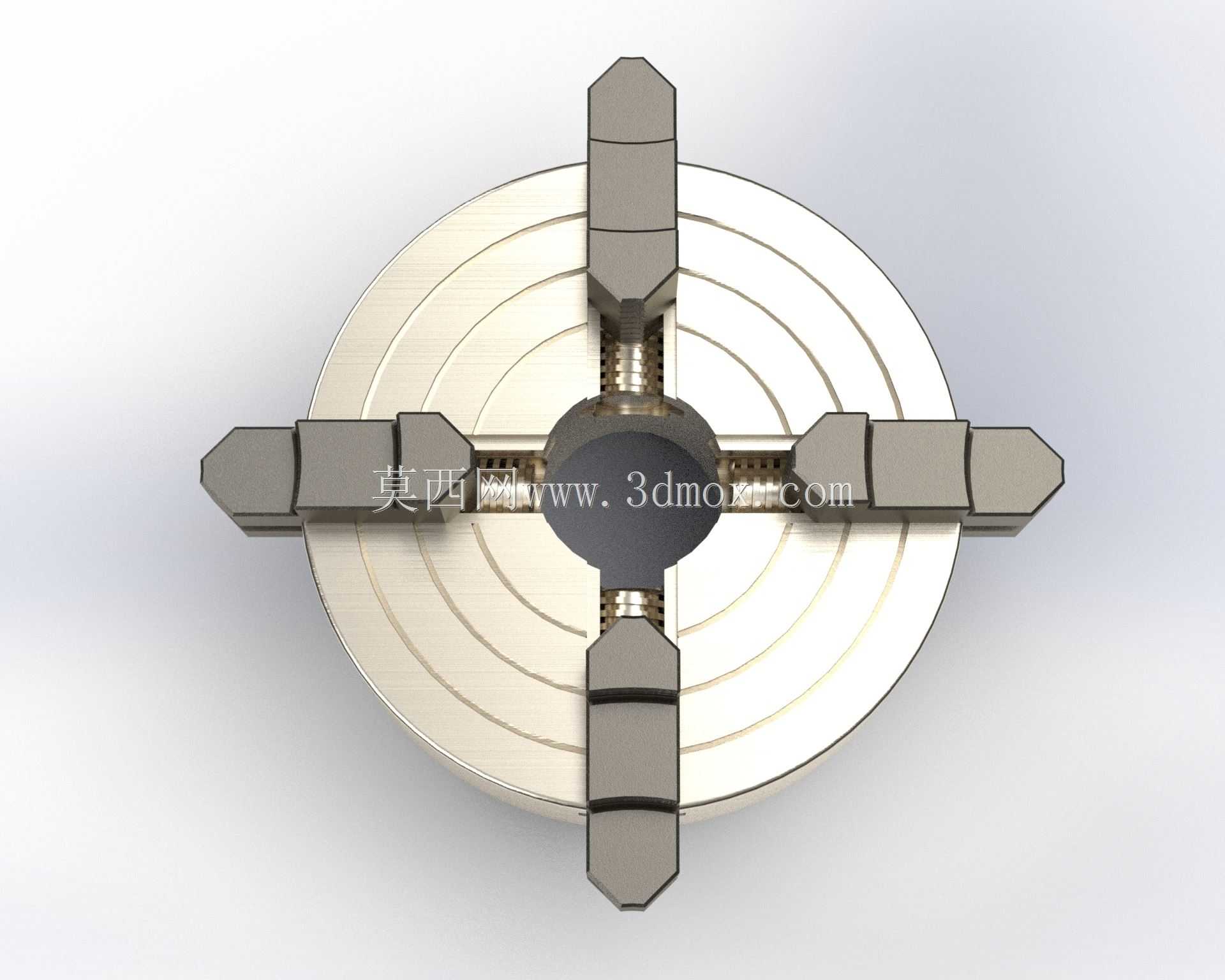

　　从实际功能特性来看，该卡盘的四个卡爪可通过各自独立的丝杆副实现单独径向移动，单爪调整行程可覆盖较大的工件直径装夹范围，装夹时可通过百分表打表校正工件的回转中心，能够实现较高的装夹找正精度，对于偏心距要求明确的偏心轴、偏心套类零件，可通过调整单爪位置直接完成偏心装夹，无需额外制作专用偏心夹具，大幅降低多品种小批量加工的工装准备成本。卡爪与盘体的配合采用燕尾槽滑动结构，配合面经过磨削加工保证滑动顺畅无卡滞，同时具备足够的接触刚度，在大切削量重载加工场景下可避免卡爪移位导致的工件飞出风险，卡爪的夹持面设计有可更换的软爪接口，针对精加工工件可更换铜质或铝质软爪，通过自镗软爪内孔实现与工件装夹基准的完全贴合，降低装夹变形对工件加工精度的影响。

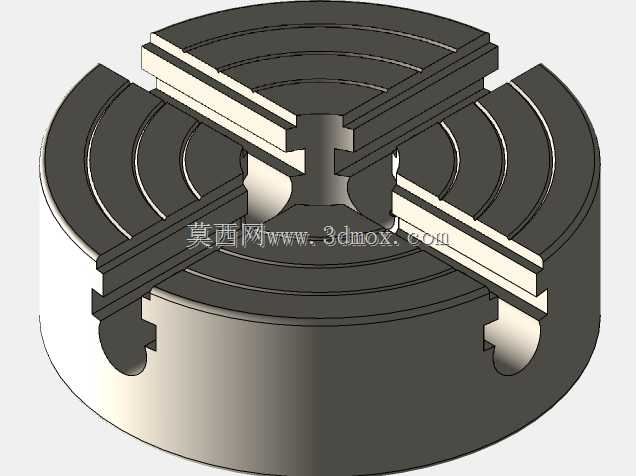

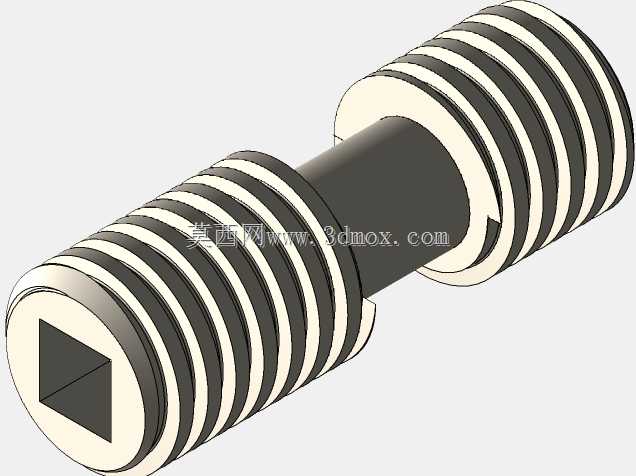

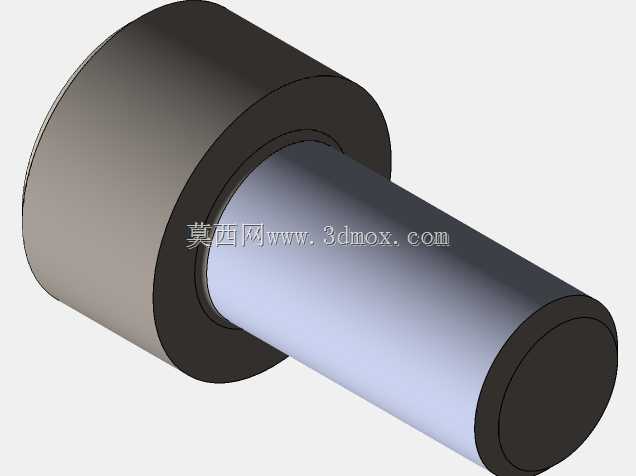

　　设计过程中首先需要明确卡盘与车床主轴的安装连接边界，常见的连接形式包含短圆柱连接、短锥连接两种，对应不同型号车床的主轴端部规格，盘体后端的连接止口、锁紧螺栓孔位置需要与对应主轴的安装尺寸完全匹配，保证卡盘安装后端面跳动、径向跳动控制在机床精度允许范围内。盘体内部的四个丝杆副采用对称布局，每个丝杆对应一个卡爪的传动，丝杆端部设计有四方头，可通过卡盘扳手转动实现卡爪的径向进给，丝杆与卡爪的螺纹配合采用梯形螺纹，具备自锁特性，装夹完成后可在切削振动工况下保持夹持力稳定，不会出现自行松脱的问题。盘体的整体材质选用高强度铸铁，经过时效处理消除内应力，避免长期使用过程中出现变形导致精度丧失，卡爪材质选用合金结构钢，夹持表面经过淬火处理提升耐磨性，延长卡爪的使用寿命。

　　外形尺寸设计上，卡盘的外径尺寸需要匹配对应车床的最大回转直径参数，避免卡盘外径过大与车床床身、护罩产生运动干涉，卡盘的总厚度尺寸需要控制在主轴端部的悬伸允许范围内，降低主轴端部的负载弯矩，保证主轴回转精度的长期稳定性。卡爪的最大张开尺寸决定了可装夹工件的最大外径，最小收缩尺寸则对应可装夹的最小工件直径，设计时需要覆盖目标加工场景的常规工件尺寸范围，同时在卡爪行程末端设置限位结构，防止调整过程中卡爪从盘体燕尾槽中脱出引发安全事故。

　　实际应用场景中，该类四爪卡盘除了用于常规卧式车床外，也可适配分度头、回转工作台等机床附件，用于铣床、磨床上的异形零件回转加工装夹，在设备维修车间的零散配件加工、工装夹具的非标准零件制作、艺术类异形回转件的加工场景中，四爪卡盘的灵活调整特性具备三爪卡盘无法替代的优势。装夹作业时需要注意四个卡爪的夹持力均匀匹配，避免单爪受力过大导致工件变形，尤其是针对薄壁类异形工件装夹时，需要配合百分表反复校正工件的外圆与端面跳动，保证工件回转中心与主轴回转中心重合后再进行切削加工，加工过程中需要根据切削参数合理选择夹持力，粗加工大切深工况下适当加大夹持力，精加工时适当降低夹持力减少装夹变形。

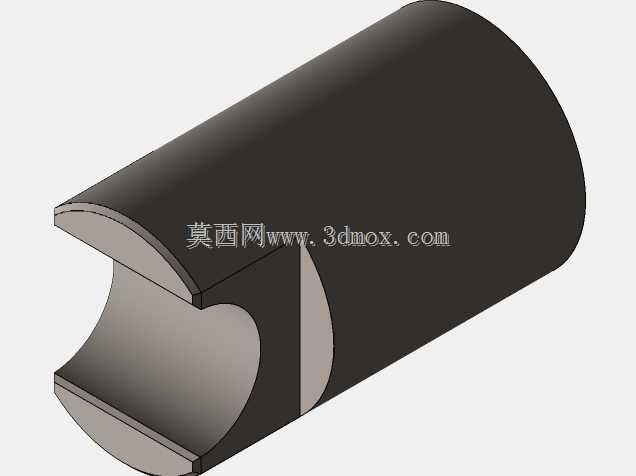

　　从结构可靠性角度考虑，盘体上的卡爪滑动燕尾槽需要设计足够的配合长度，保证卡爪在全行程范围内都有足够的支撑刚度，避免卡爪伸出量过大时支撑不足导致的装夹刚度下降，传动丝杆的支撑部位设计有耐磨衬套，降低长期转动磨损导致的传动间隙，定期清理槽内的切屑与切削液残留，加注润滑脂可保证卡爪调整顺畅，延长卡盘的整体使用寿命。
