在重型钢结构运维、产线升级改造的施工现场,经常会遇到单件重量达数十吨甚至上百吨的大型钢构件,这类构件受运输尺寸、吊装条件限制,无法转运至车间内的固定机床上完成平面铣削加工,比如重型装备底座安装面的平面度修复、钢结构对接面的精度铣平、大型设备基础框架的基准面加工等场景,传统车间加工模式完全无法覆盖,这类移动式铣削数控机床就是针对这类痛点开发的现场加工装备。

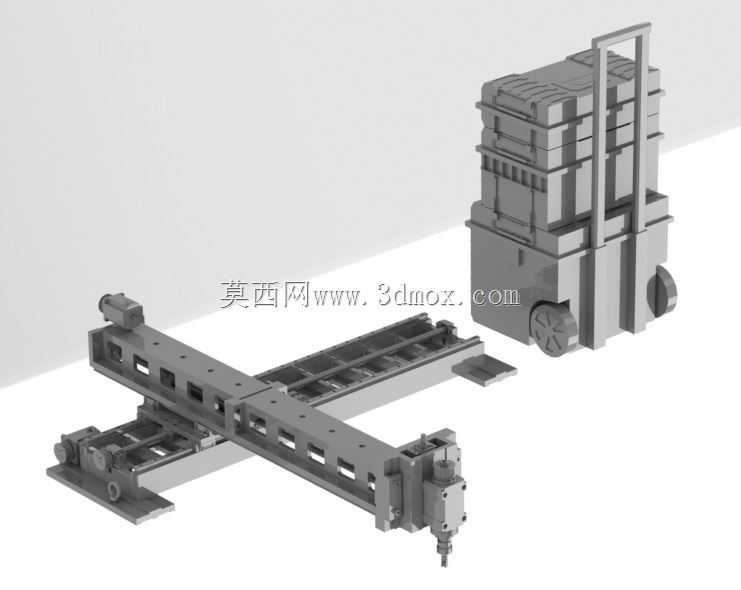

从结构设计逻辑来看,该设备采用分体式模块化布局,核心铣削执行单元搭载在十字交叉布置的线性导轨滑台上,横向与纵向滑台均采用伺服电机配合精密滚珠丝杠驱动,可在加工行程范围内实现任意点位的走刀控制,铣削头采用可微调角度的安装结构,既可以完成垂直方向的平面铣削,也能根据加工需求调整倾角完成斜面、坡口的加工作业。设备的支撑底座采用可调节支脚设计,在现场作业时不需要对加工区域做复杂的地基预处理,只需要将支脚通过压板或者磁吸座固定在待加工构件周边的坚实基准面上,通过调节支脚的高度完成导轨安装水平度校准,就能快速进入加工状态,整套设备的安装调试时间相比传统现场人工打磨、便携式镗铣设备的准备周期缩短60%以上。

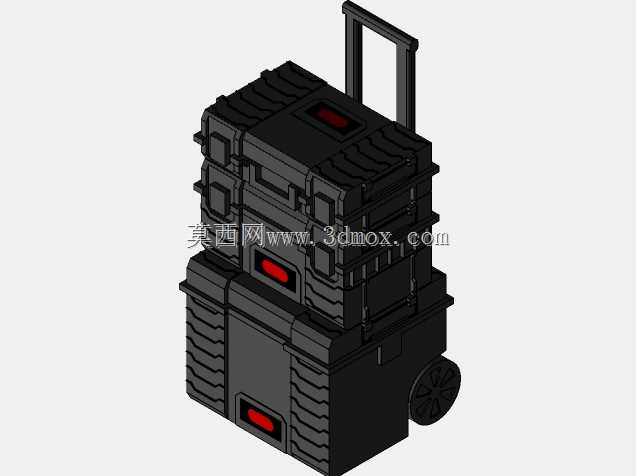

设备的移动转运单元集成了电动行走轮与推拉扶手,单人即可在平整的厂区地面完成设备的工位转移,不需要额外调用叉车等吊装转运设备,在同一作业面的多个加工点位之间转场时,只需要松开固定支脚,就能推动设备移动到下一个加工位置,重新校准水平后即可继续作业,适配大型钢结构件分散点位的加工需求。铣削头的进给参数支持数控系统预设,可根据待加工材料的材质、加工余量、表面粗糙度要求,自动匹配走刀速度与主轴转速,加工完成的平面平面度可达到IT7级精度,完全满足重型设备安装的基准面精度要求,避免了传统人工打磨导致的平面度超差、设备安装后受力不均引发的振动、磨损过快等问题。
从安装边界尺寸来看,该设备的单段导轨标准长度可覆盖2米以内的加工行程,多段导轨可通过拼接接口拓展加工范围,最大可支持6米长度范围内的连续平面铣削,设备整体高度在收拢状态下不超过1.2米,可进入高度受限的设备夹层、钢结构框架内部完成加工作业,铣削头的垂直行程可满足最大50毫米深度的铣削加工需求,覆盖绝大多数现场钢结构平面修复、基准面加工的余量要求。在实际作业场景中,该设备可应用于港口重型起重机底座安装面修复、冶金产线大型机架对接面加工、风电塔筒法兰现场铣平、大型压力机工作台面精度修复等场景,解决了大型构件无法转运、现场加工精度不足的行业痛点。
设计过程中,研发团队针对现场加工的复杂工况做了多项适配优化:导轨副采用带防尘防护罩的结构,可抵御现场焊接飞溅、金属切屑、粉尘的侵入,延长导轨与丝杠的使用寿命;电气控制箱采用IP54防护等级,可适应车间现场的潮湿、多粉尘作业环境;主轴单元采用重载切削设计,可承受断续切削带来的冲击载荷,在加工带焊疤、氧化皮的钢结构表面时不会出现崩刀、主轴过载的问题。设备的排屑结构采用前置排屑槽设计,加工产生的钢质切屑可顺着滑台的斜面滑落至设备两侧,不会堆积在导轨面上影响运动精度,现场作业时只需要定期清理两侧的切屑即可,不需要频繁拆解防护罩做导轨清洁维护。
不同于固定式机床的地基安装要求,该设备的支脚设计有自适应微调功能,在待加工构件存在微小形变、安装基准面存在轻微高低差的情况下,可通过支脚的自适应调节补偿基准误差,保证导轨的安装精度不受现场基础条件的影响。数控系统内置了常用的平面铣削循环、台阶面铣削循环、坡口铣削循环,操作人员只需要输入加工区域的长宽尺寸、加工深度、表面粗糙度要求,系统就能自动生成走刀路径,不需要手动编写复杂的G代码,降低了现场操作人员的技术门槛,即使没有丰富数控编程经验的现场机修人员,经过简单培训就能独立完成设备操作。
